BOBINA → PRENSA · ACERO ELÉCTRICO
Línea de alta velocidad para laminaciones de motor eléctrico
Integre desbobinado, control de lazo, nivelación, alimentación, prensa y salida de residuo alrededor de la pieza estampada, el acero eléctrico y el ritmo real de producción.
- Pieza
- Estator, rotor, núcleo EI/UI o laminación electromagnética
- Material
- Acero eléctrico o al silicio, con calidad, espesor, ancho y superficie definidos
- Ritmo
- SPM objetivo, paso, ventana de alimentación y señal de la prensa
- Continuidad
- Datos de bobina, frecuencia de cambio, lazo y salida de esqueleto
La selección empieza en la pieza. No basta con pedir “alta velocidad”: espesor, ancho, paso, SPM, superficie, cambio de bobina y esqueleto definen la arquitectura.
Ver datos necesariosRiesgos que cambian la configuración
La velocidad útil depende de toda la ruta
Una prensa rápida pierde capacidad cuando la bobina entrega tensión, el lazo oscila, la tira llega sin planitud o el esqueleto no sale con estabilidad.
Tensión o lazo inestable
Una tira fina puede llegar al troquel con tirón, onda o variación si el desbobinado y la reserva de material no siguen el consumo de la prensa.
Planitud insuficiente
La ruta de nivelación se define por el comportamiento de la tira, la geometría estampada y la prioridad entre reserva dinámica y planitud.
Alimentación fuera de ventana
Paso, liberación de piloto, ángulo disponible y velocidad de la prensa deben coincidir con la tecnología de alimentación.
Salida que frena la prensa
El esqueleto continuo necesita una ruta estable; según su forma puede requerir tracción posterior, corte y recolección.

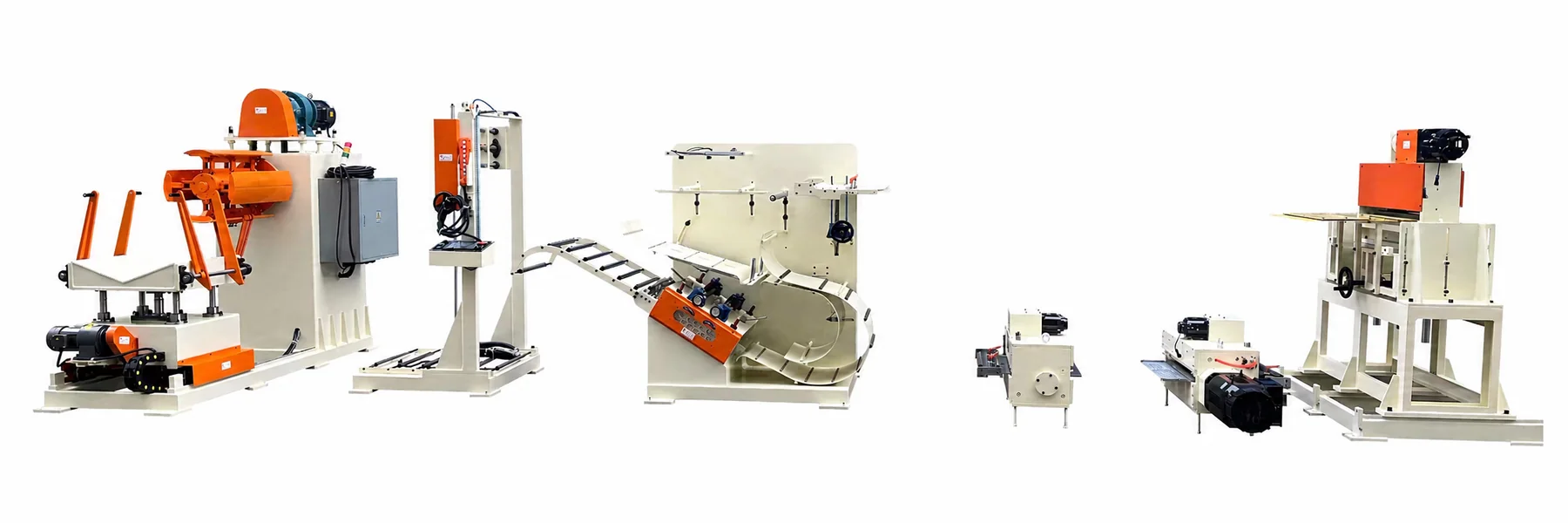

Flujo de izquierda a derecha
Siete estaciones, una sola ventana de producción
El material debe llegar al troquel sin tirón y salir sin devolver carga a la prensa. Cada estación se dimensiona con la anterior y la siguiente.
- 01
Desbobinado
Bobina preparada en un cabezal mientras el otro trabaja, cuando la frecuencia de cambio lo justifica.
- 02
Seguimiento de lazo
La altura del lazo gobierna la entrega del desbobinador motorizado; no sustituye corte ni unión.
- 03
Nivelación y reserva
Ruta tipo S o tipo U según pieza, planitud, comportamiento del material y layout.
- 04
Alimentación
Servo simple, engranajes, pinza o doble servo según paso, ancho, superficie y velocidad.
- 05

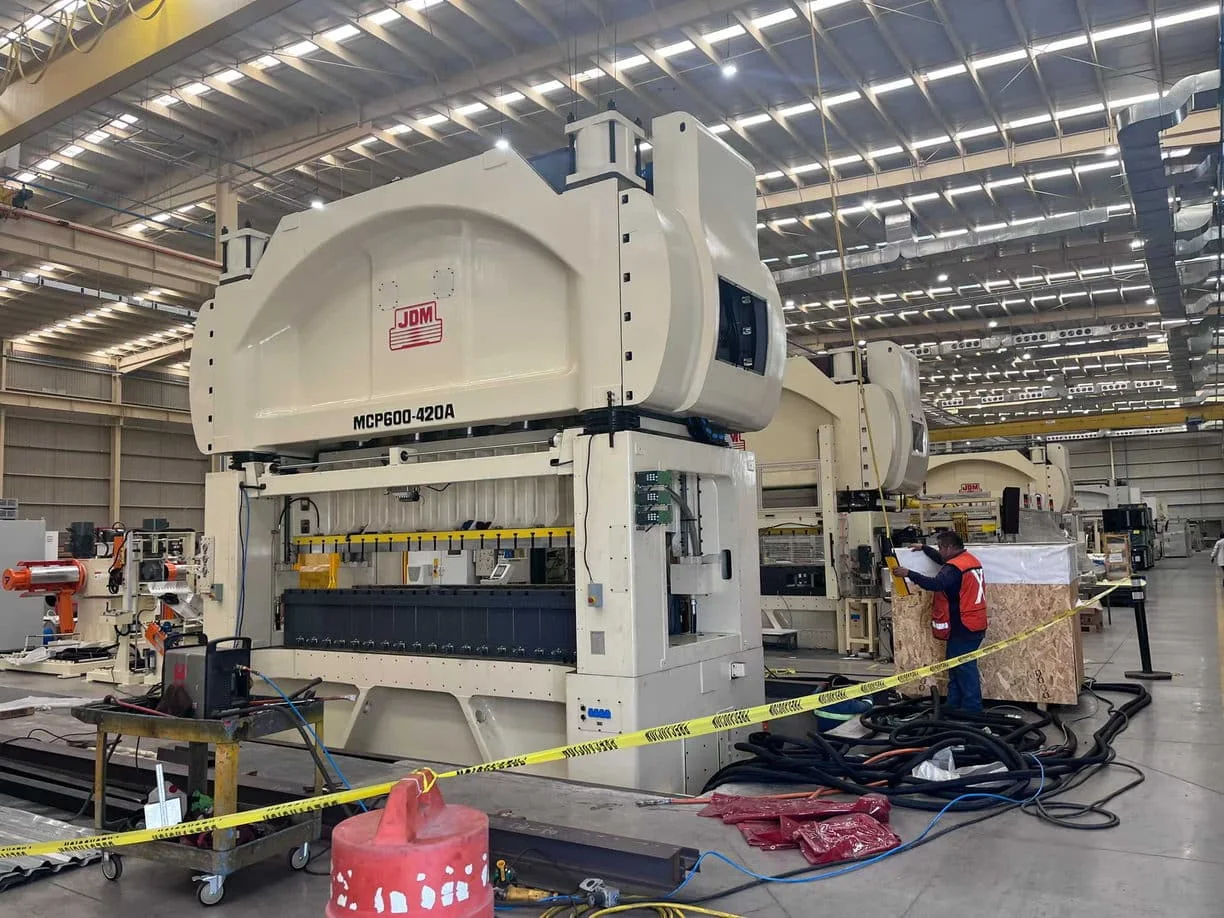

Prensa y troquel
Tonnage, cama, carrera, SPM, paso, liberación y disposición del troquel determinan la sincronización.
- 06

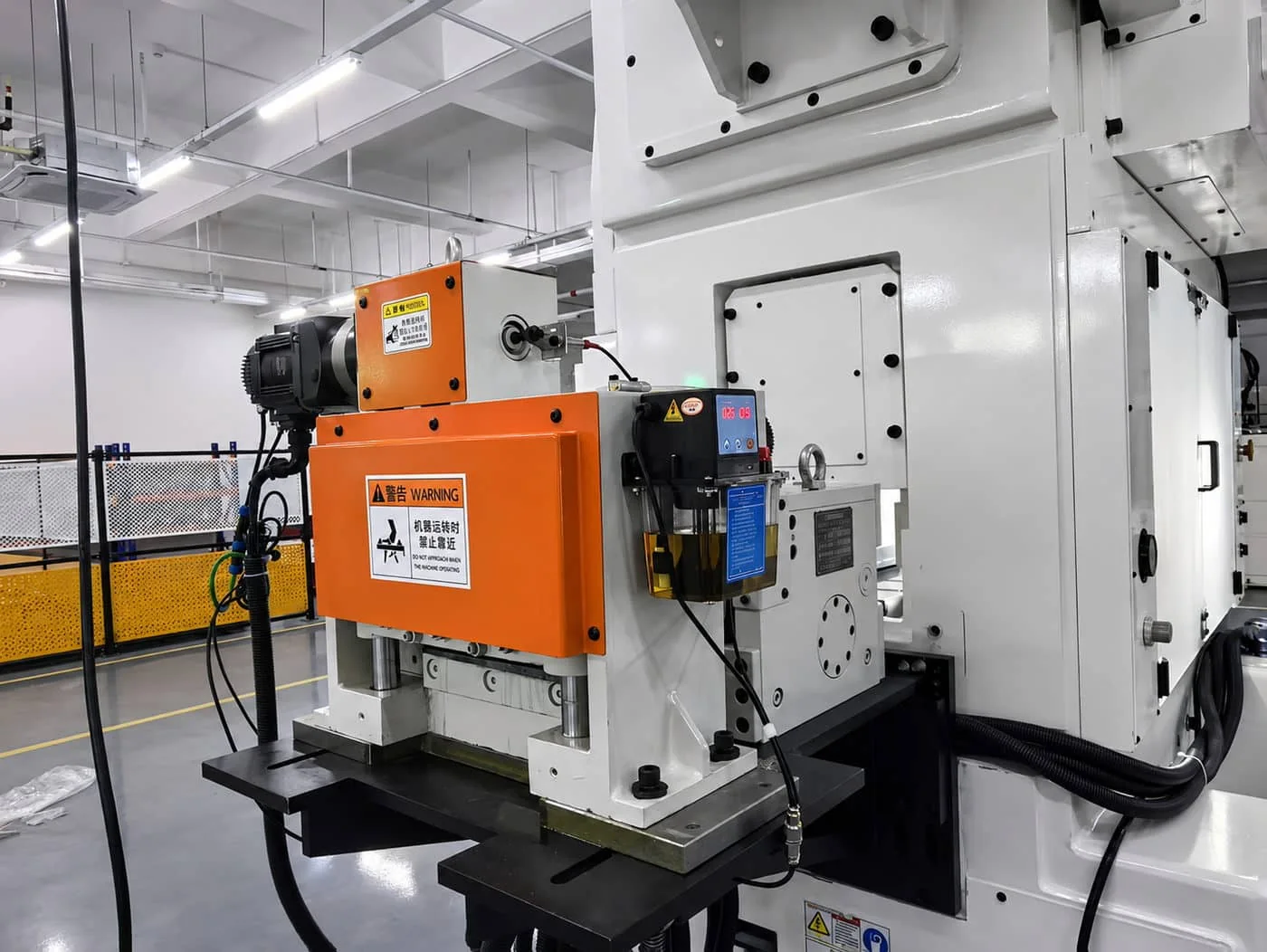

Tracción posterior
Opción para controlar el esqueleto a la salida cuando el proceso necesita alimentación y tracción coordinadas.
- 07

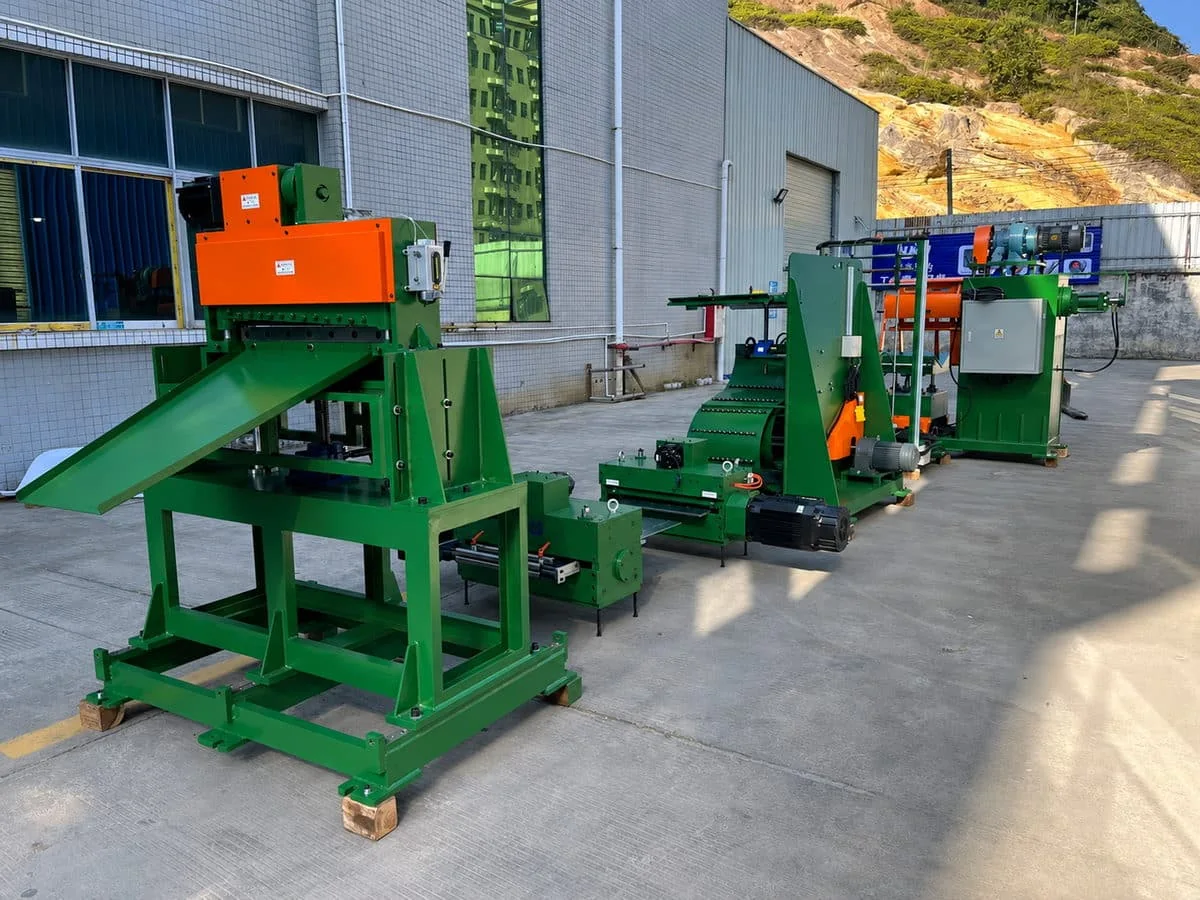

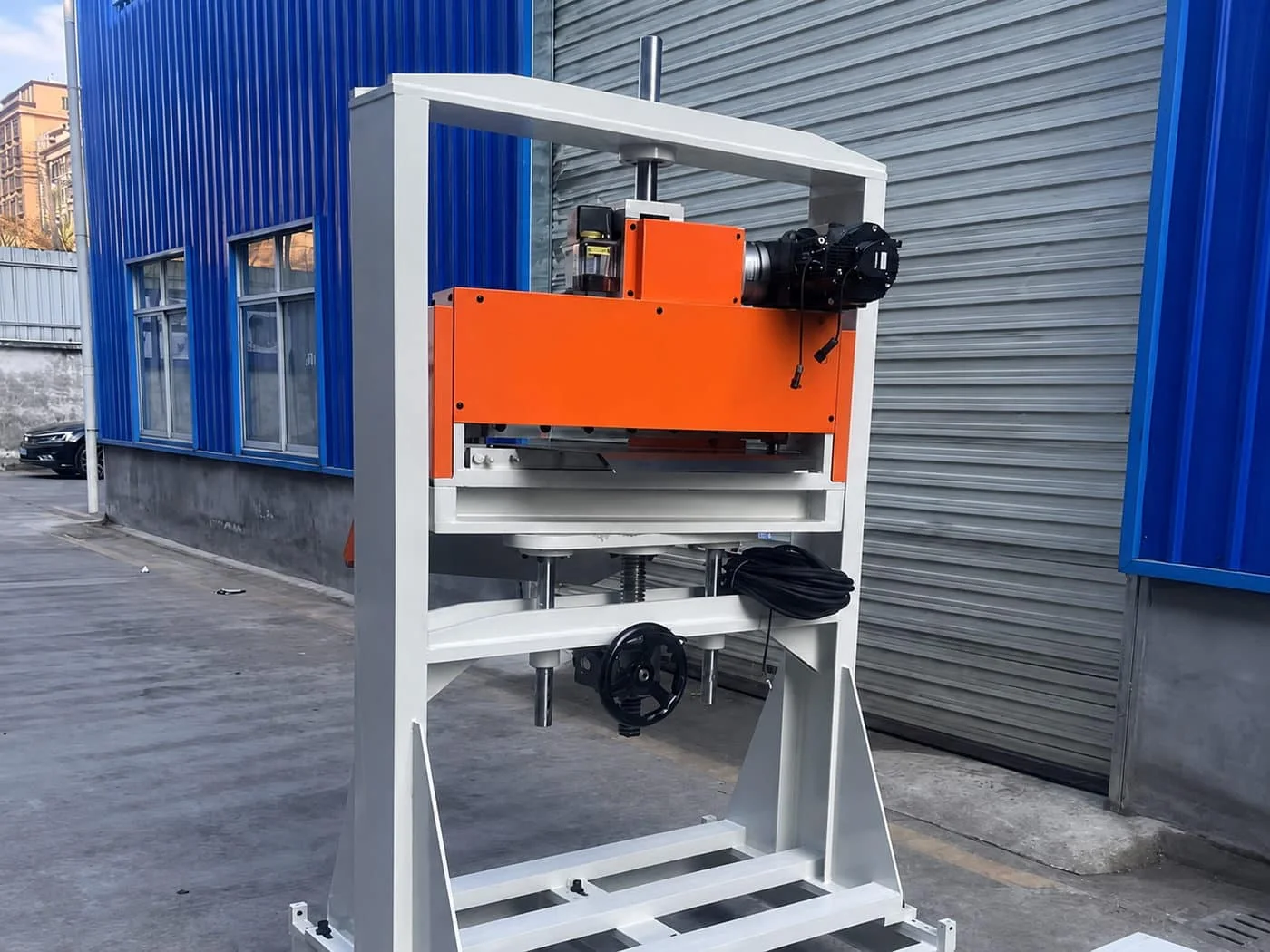

Corte de residuo
Opción definida por espesor, ancho, forma del esqueleto, altura de descarga y señal disponible.
Rutas de configuración
Compare por producto, paso y comportamiento de la tira
Estas rutas son puntos de preselección. El equipo final se confirma con la prensa, el troquel, la bobina y el ritmo de cada proyecto.

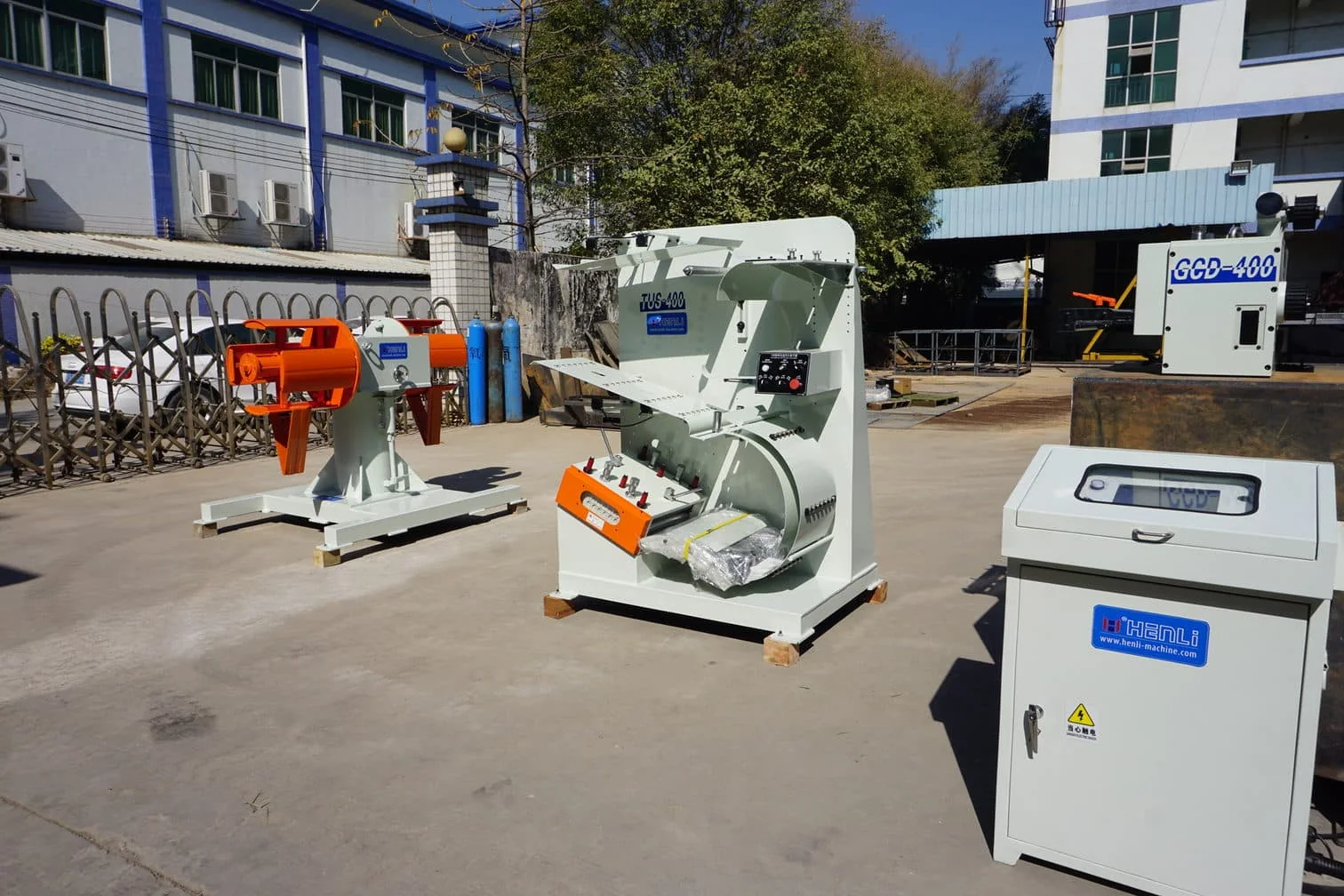

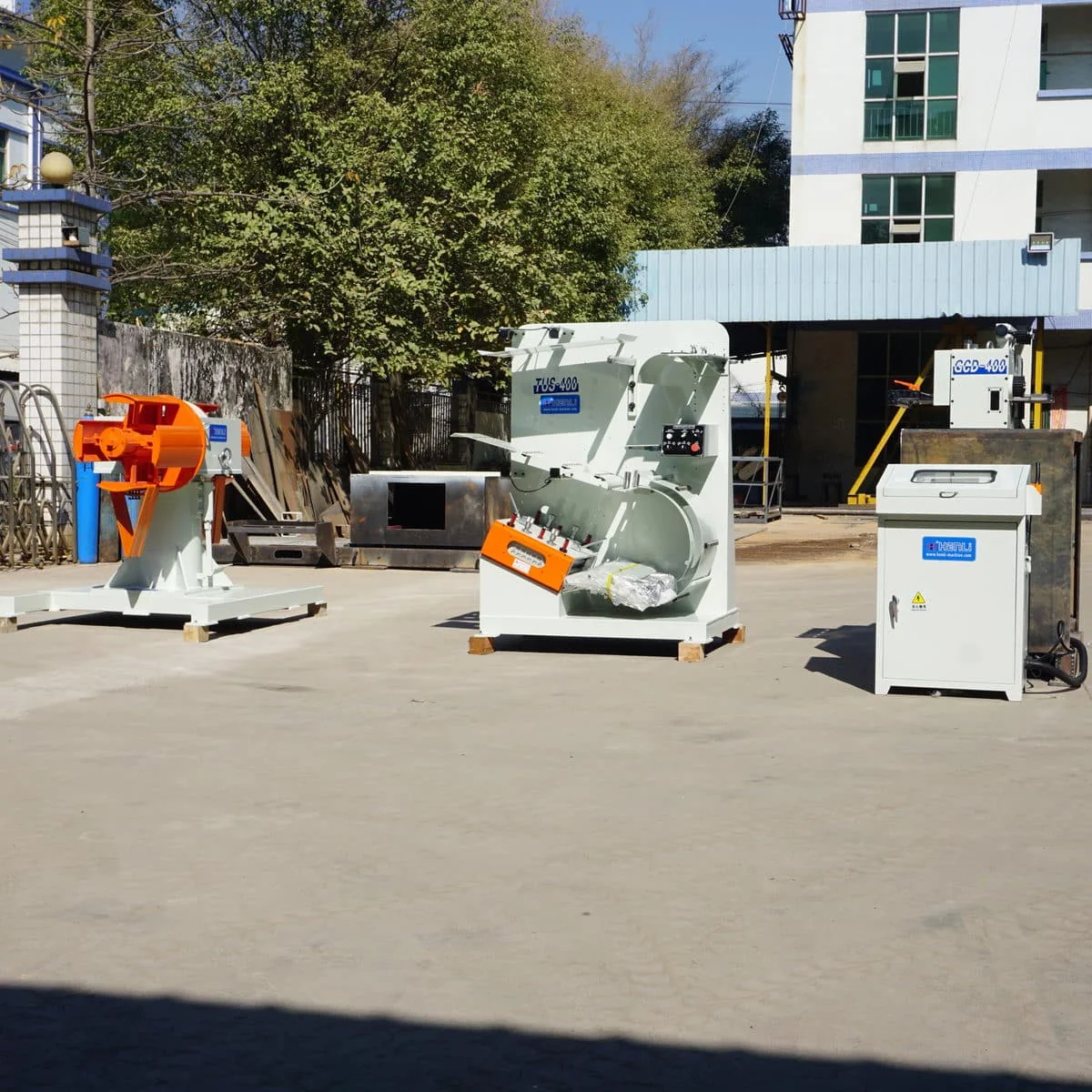

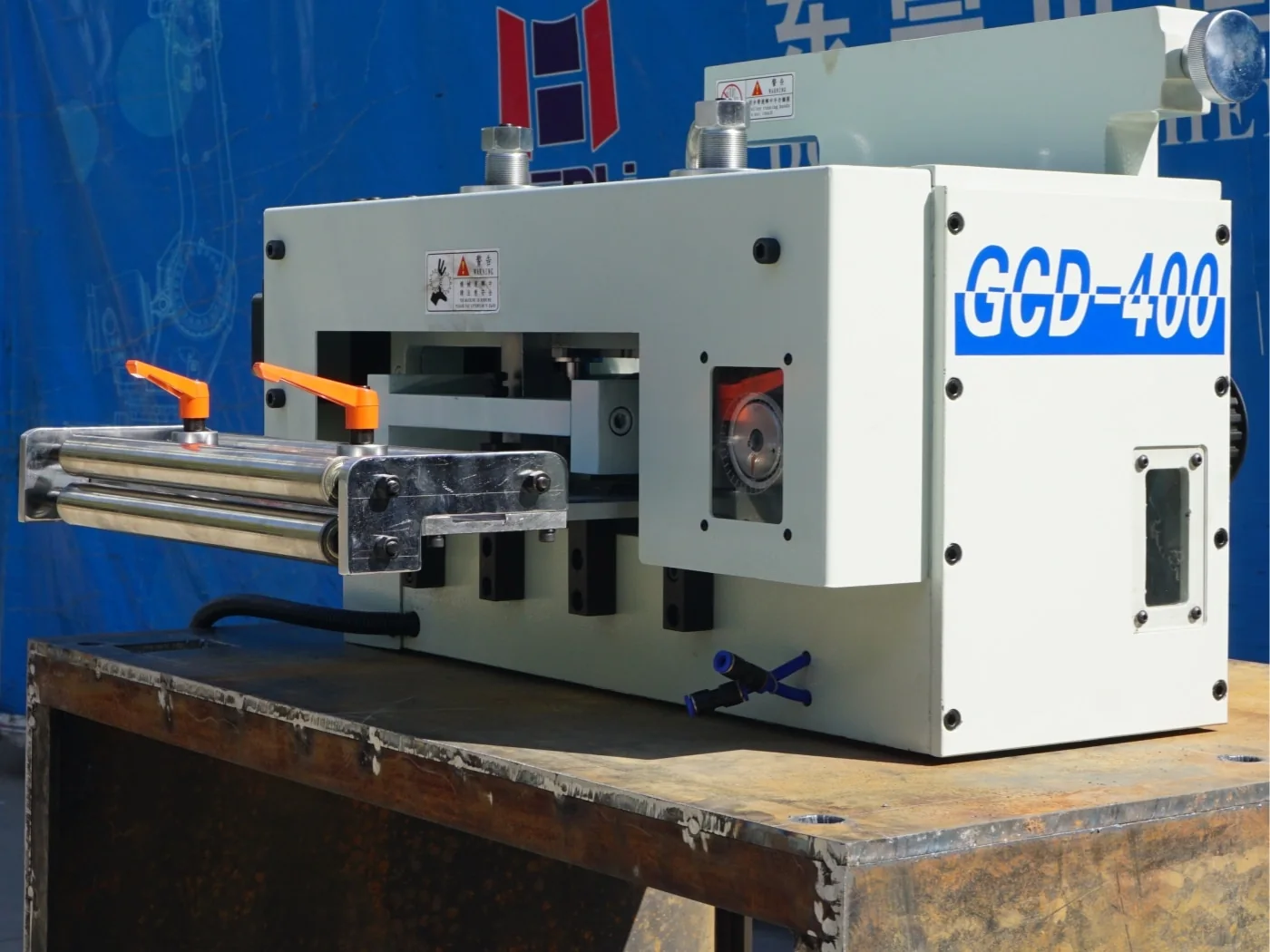

Servo simple GCD
Alta velocidad flexible, mezcla de tamaños y paso programable.
Se revisa cuando la tira necesita avance servo estable sin una tracción posterior dedicada.
- Validar
- SPM, paso, liberación, ancho, espesor y tiempo efectivo de alimentación.

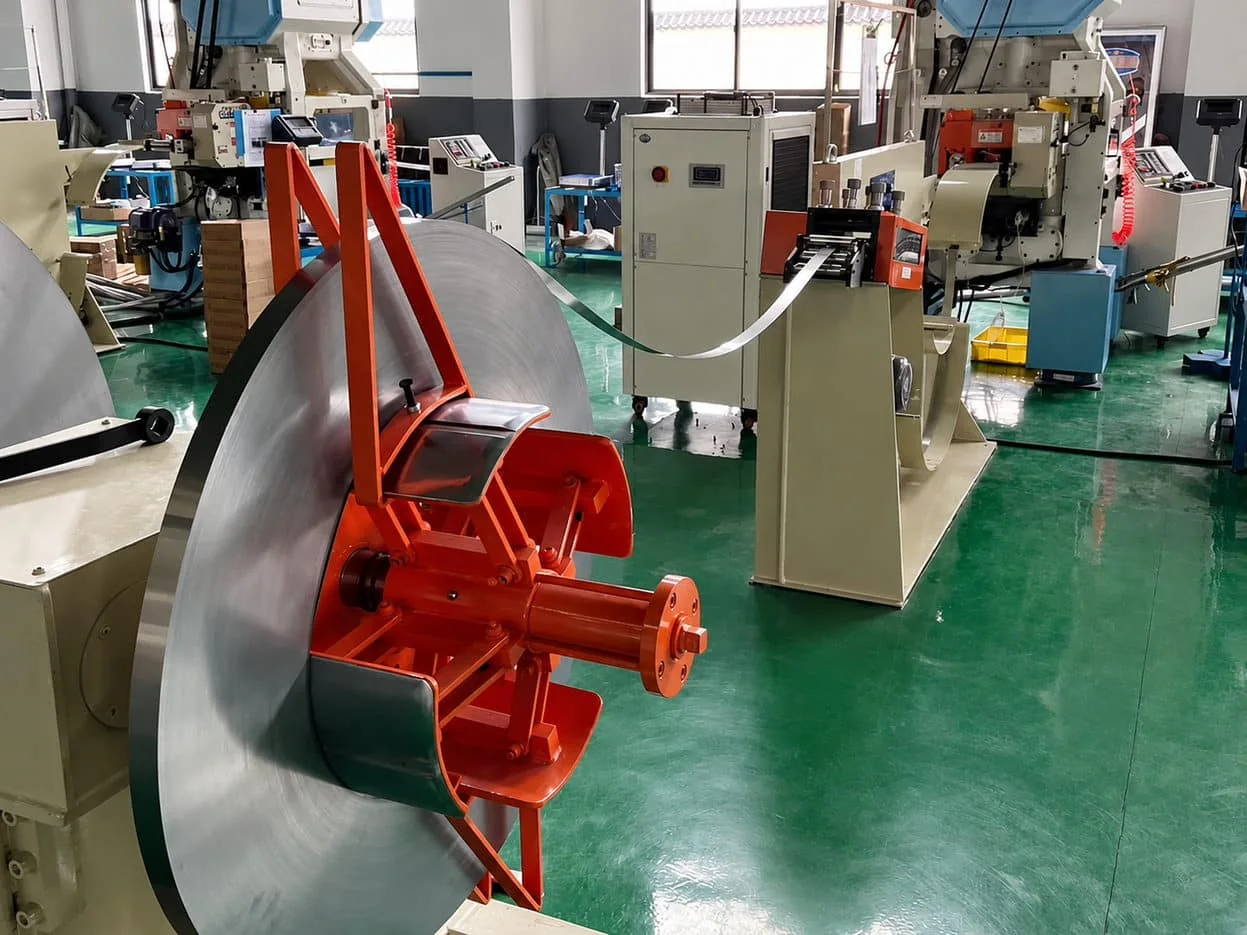

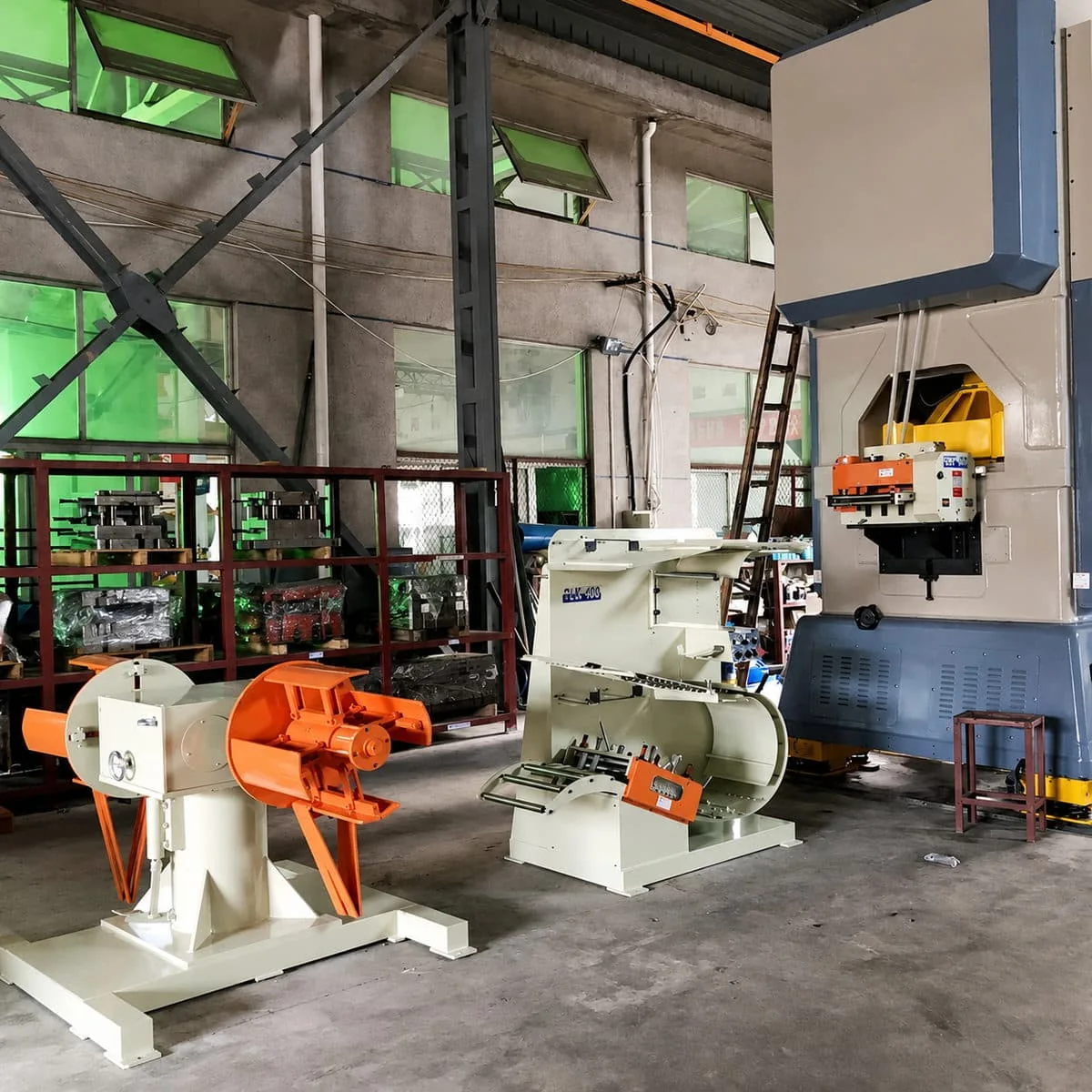

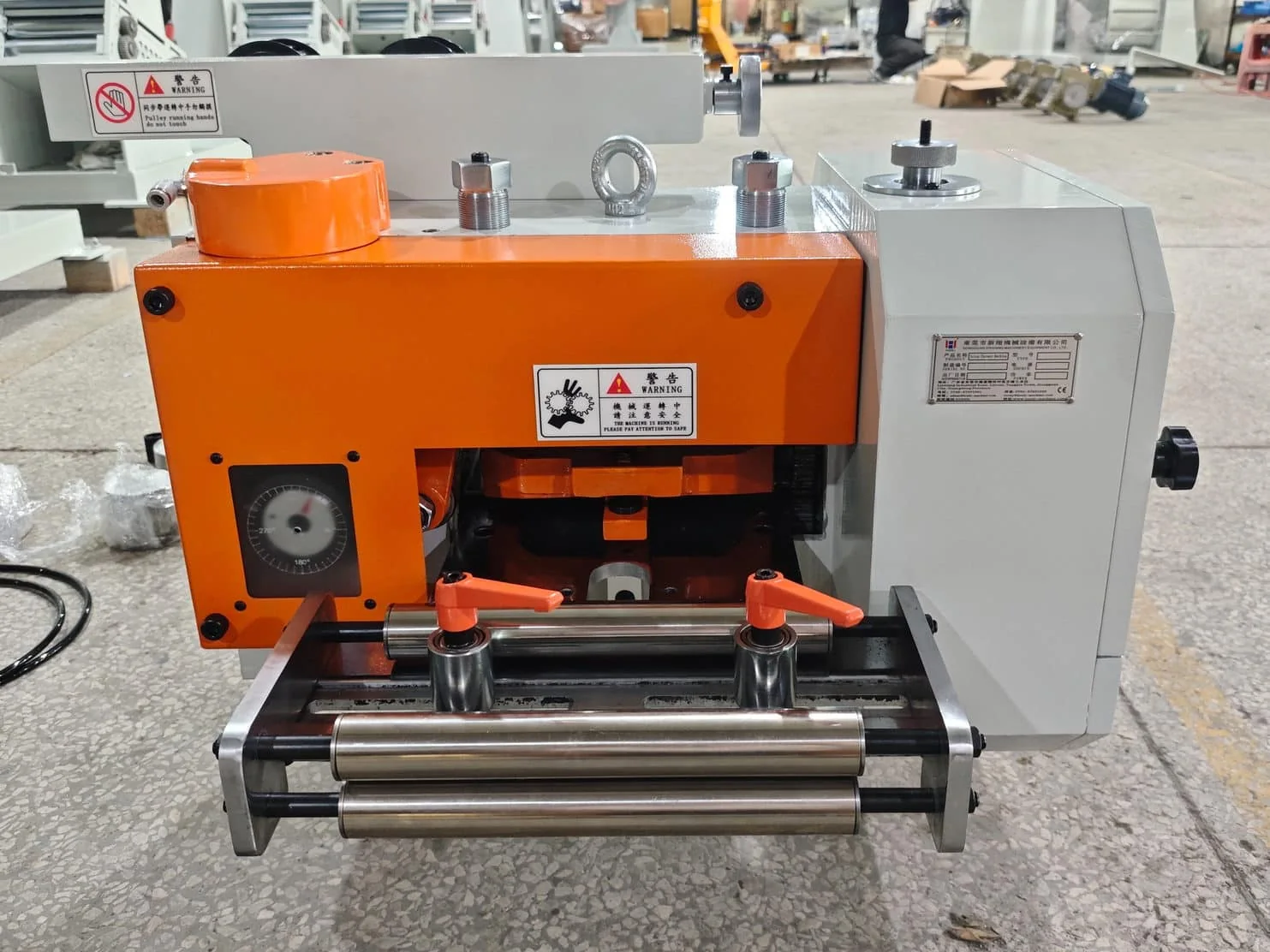

Alimentador de engranajes
Producto estable, paso corto y producción repetitiva de muy alta velocidad.
La sincronización mecánica favorece trabajos dedicados como piezas EI/UI, rotores pequeños o micromotores.
- Validar
- Paso fijo, relación con la prensa, troquel, ventana de alimentación y frecuencia de cambio.

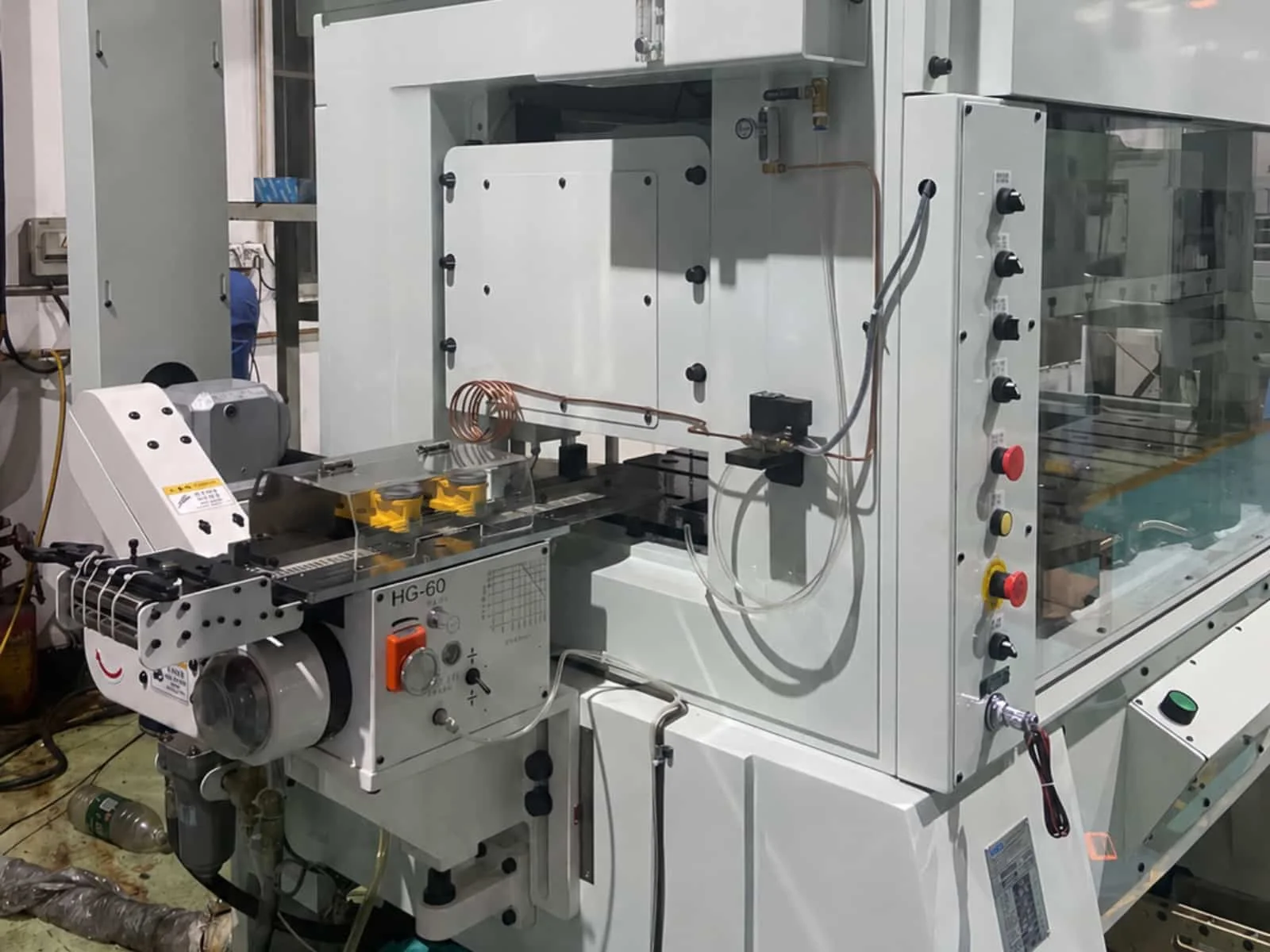

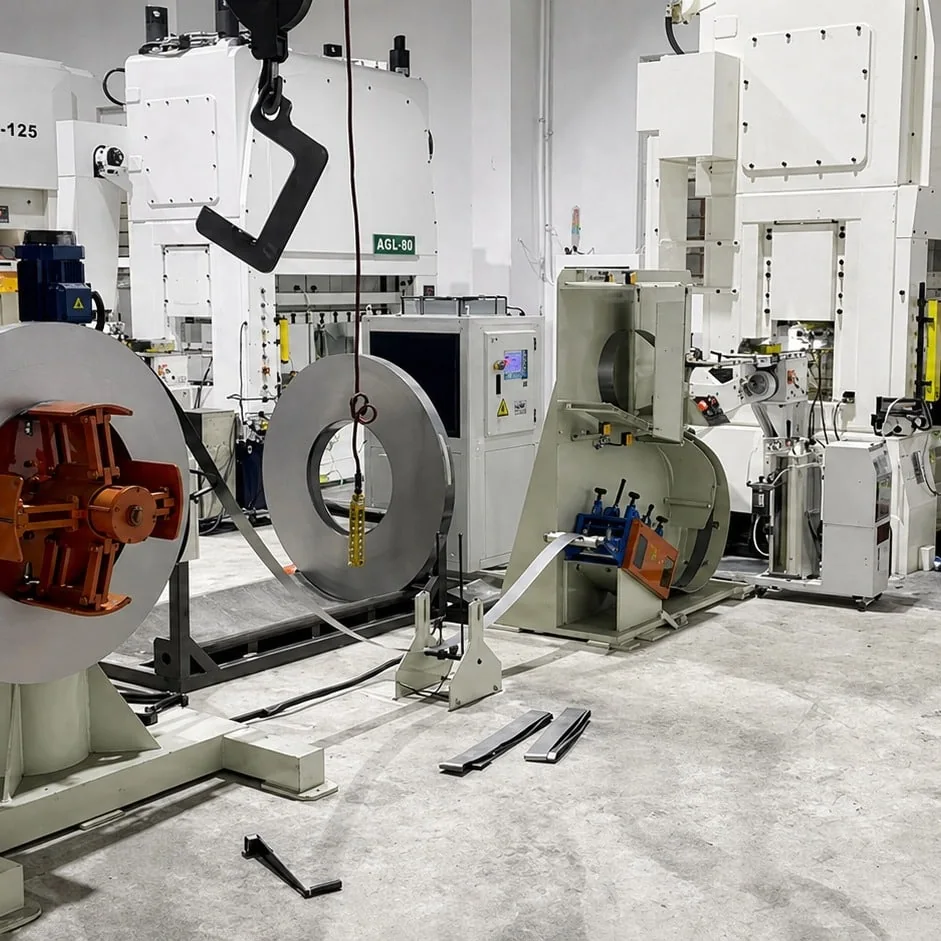

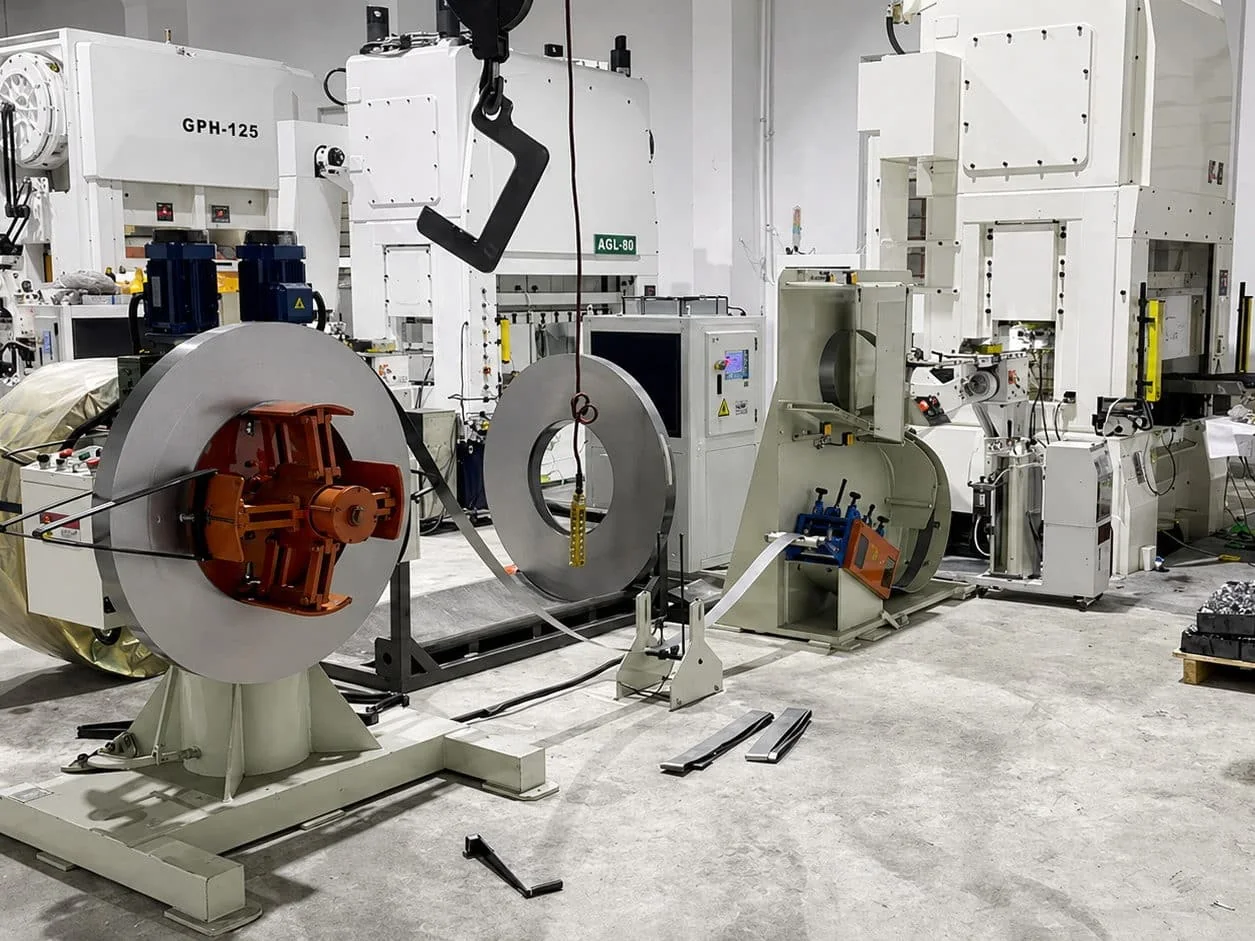

Alimentador de pinza
Tira estrecha y delgada, paso corto y superficie sensible.
El ciclo sujetar–mover–liberar reduce el contacto rodante continuo sobre la tira.
- Validar
- Ancho, espesor, superficie, agarre, liberación y estabilidad de la tira.

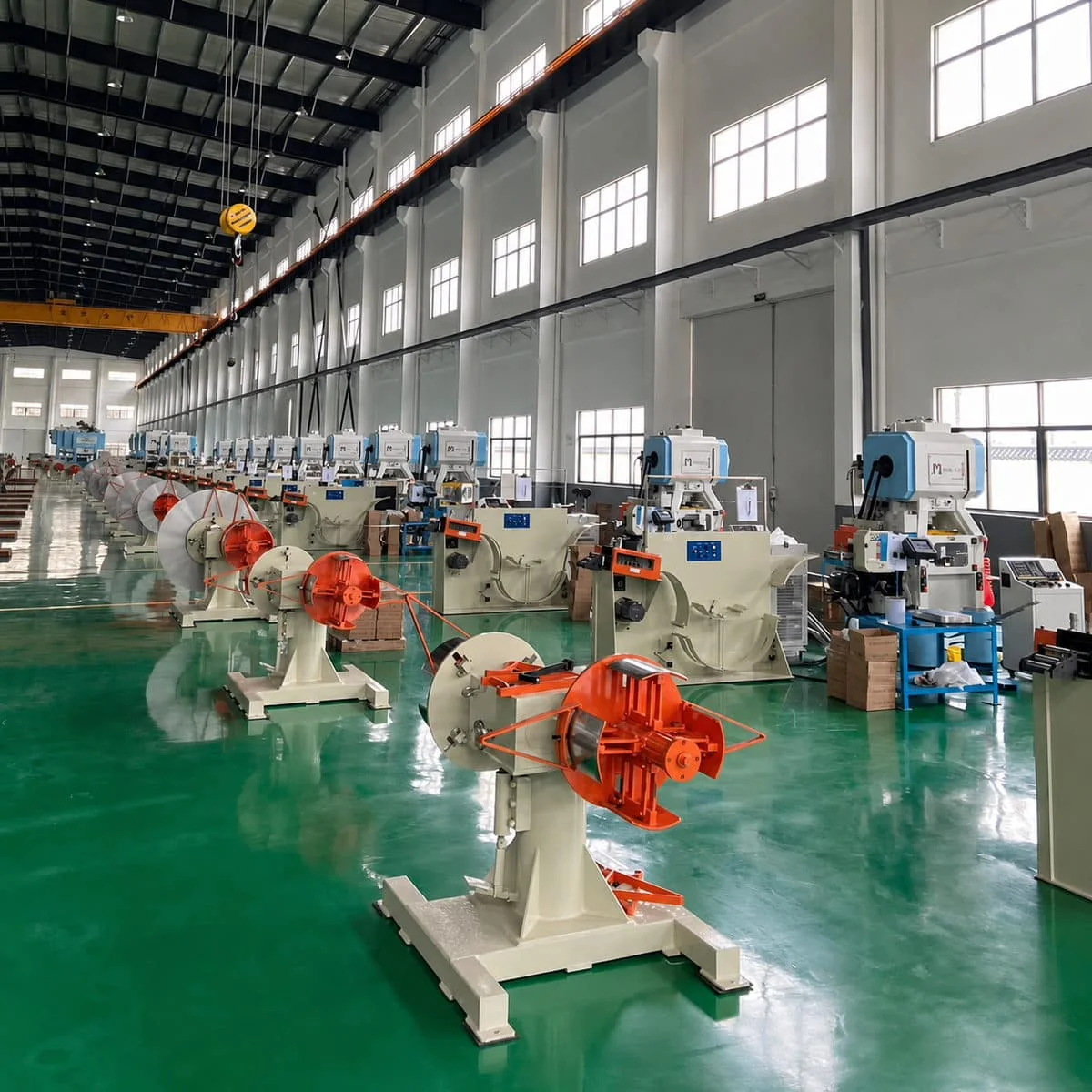

Nivelación tipo U + alimentación seleccionada
Núcleos EI/UI y aplicaciones donde la planitud ocupa el primer plano.
La ruta tipo U se combina con el alimentador que responda al paso y al ritmo del troquel.
- Validar
- Planitud, reserva de lazo, altura de línea, espacio y conexión con prensa.
Ver la arquitectura específica cuando la laminación exige una ruta de alta velocidad
Ingeniería estación por estación
De la bobina al contenedor de residuo
Compare cada estación en la secuencia real de producción. Las imágenes muestran qué cambia en la entrega de material, la nivelación, el avance, la sincronización y la salida.

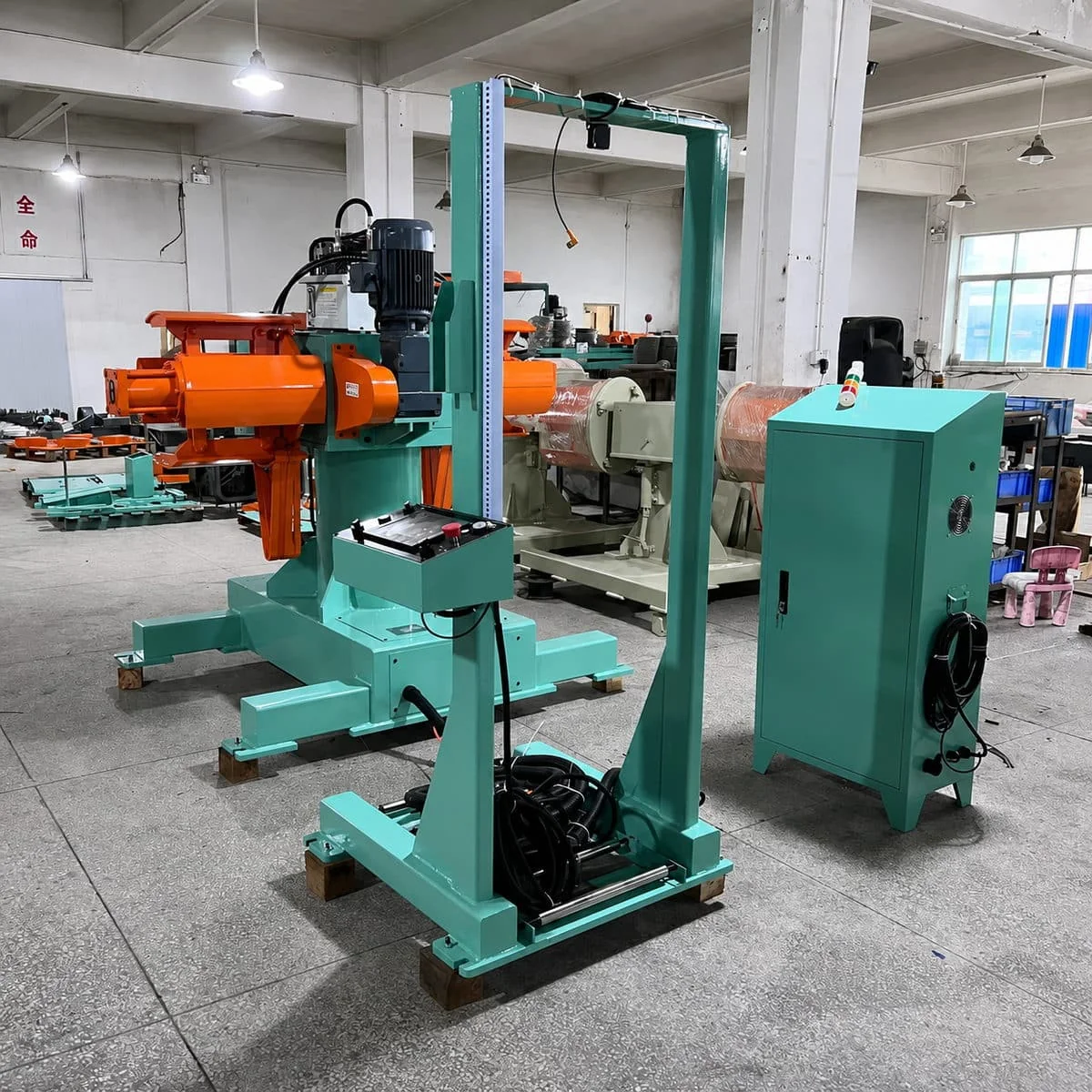

Entregar material sin arrastrar la tira
El desbobinador y el control de lazo se seleccionan como un sistema. La opción pasiva o motorizada cambia con la tensión permitida, el peso de bobina, la sensibilidad del material y el ritmo de consumo.

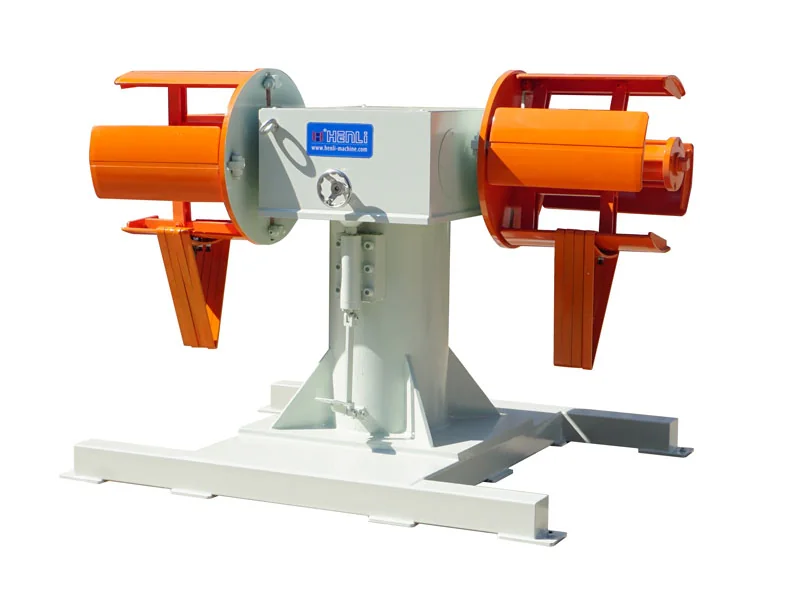

- Doble cabezal pasivo: payoff por arrastre cuando el proceso admite esa tensión.

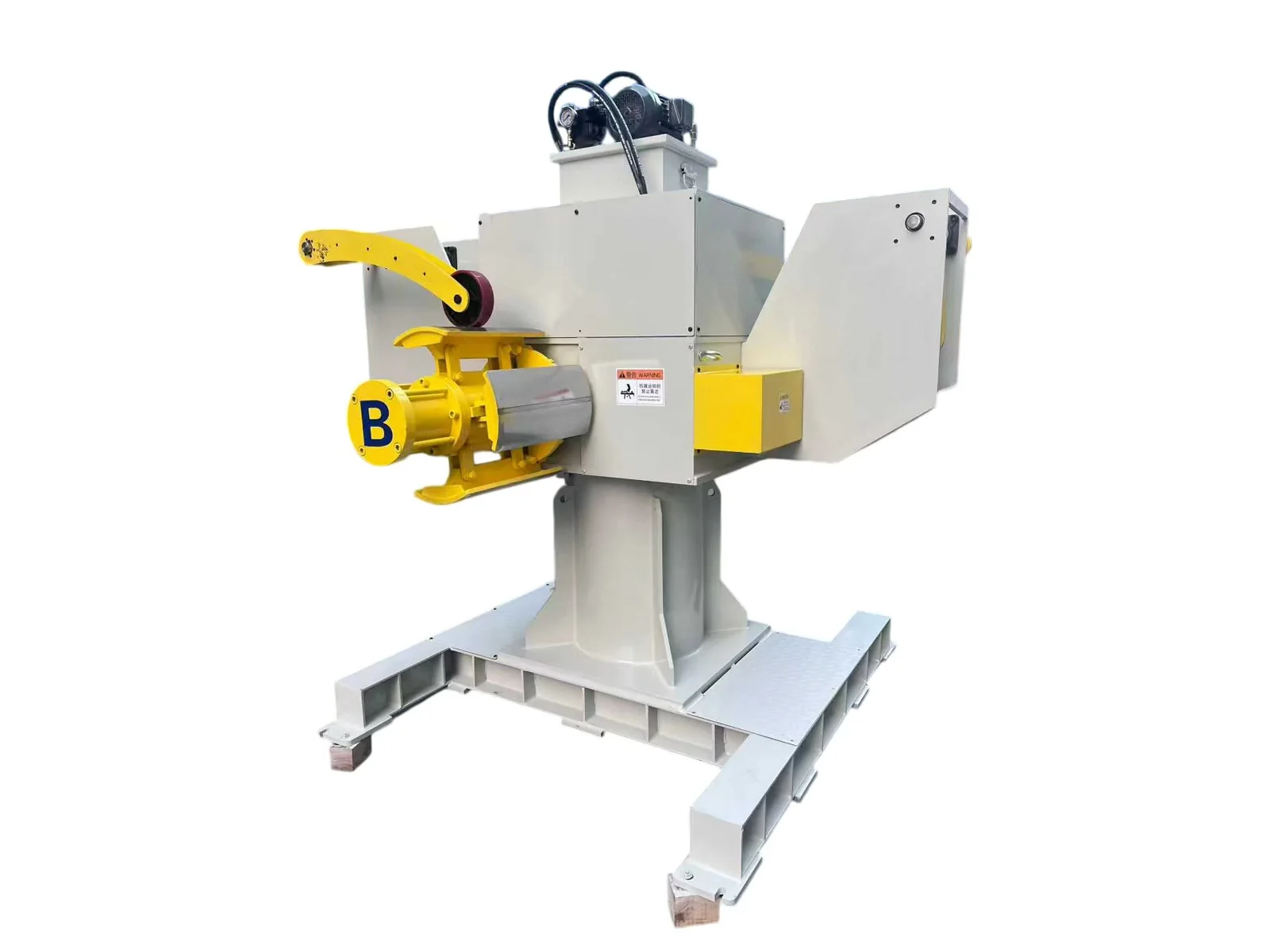

- Doble cabezal motorizado: entrega activa para reducir la tracción sobre tiras sensibles.

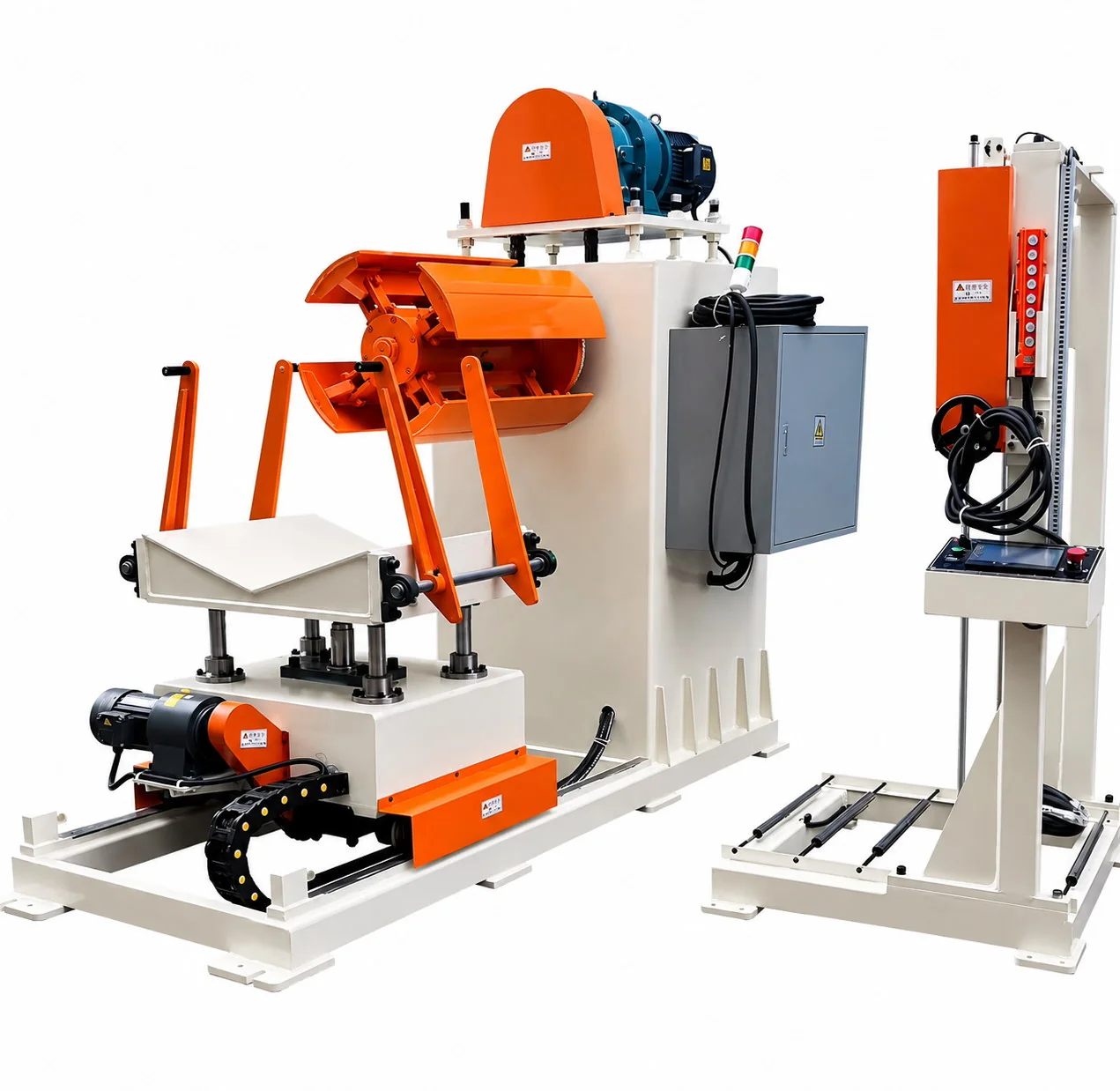

- Seguimiento láser, ultrasónico o fotoeléctrico: corrige la velocidad por altura de lazo.

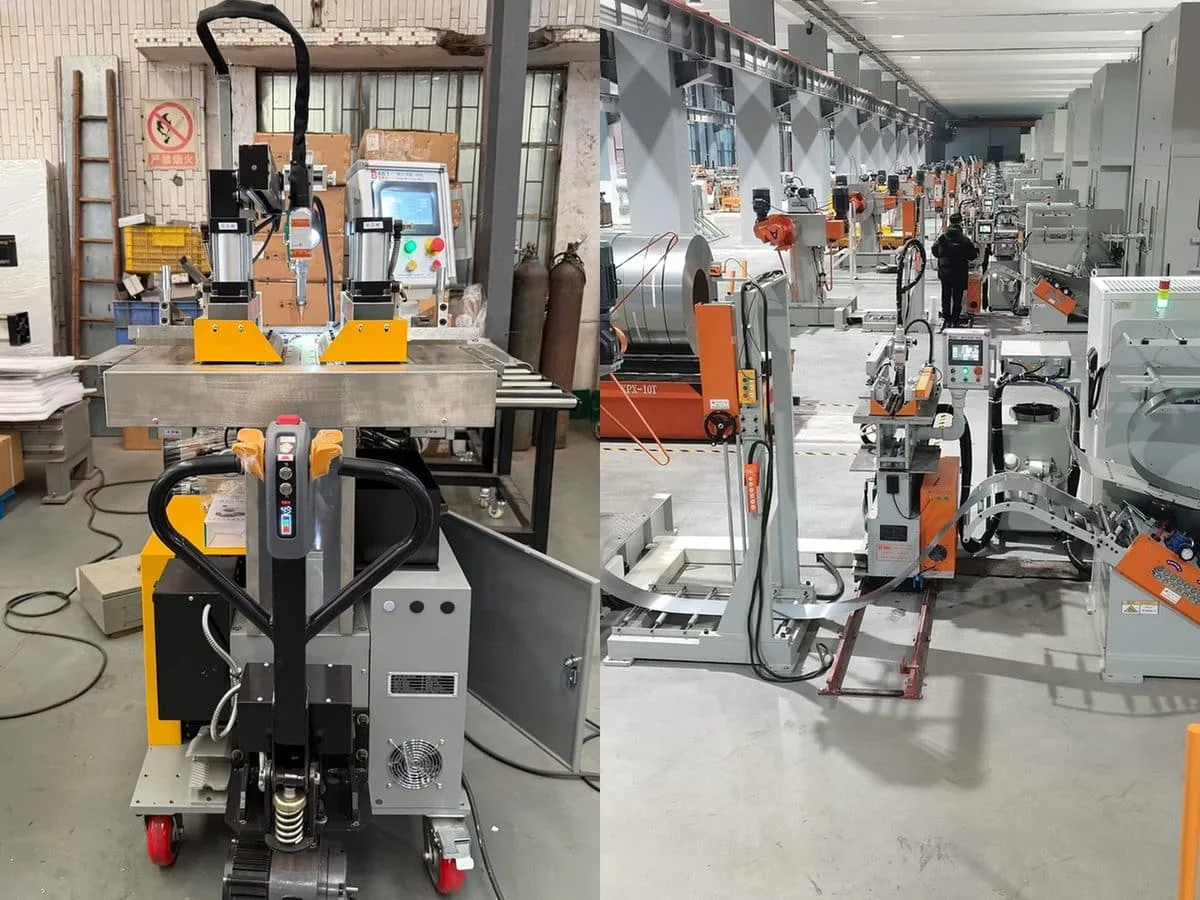

- Corte y soldadura de punta/cola: módulo avanzado opcional para proyectos que requieren continuidad entre bobinas.
Elegir la ruta de reserva y planitud
Tipo S y tipo U no se intercambian por nombre. Se comparan con la pieza, el material real, la reserva dinámica, el espacio de planta y el defecto que se quiere evitar.

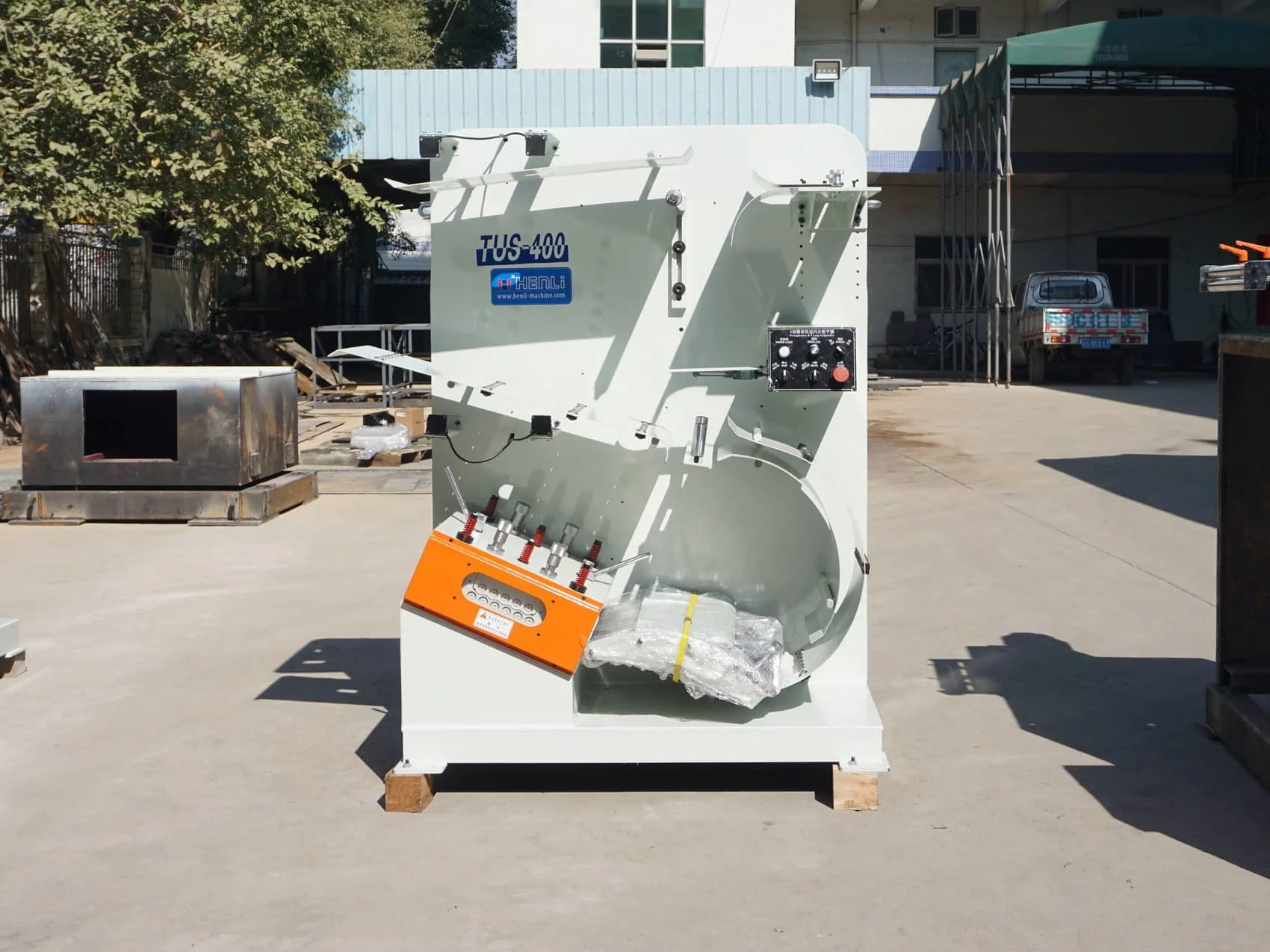

- Tipo S: reserva dinámica y movimiento más suave para estator/rotor, EV, compresores, BLDC, servomotores y núcleos de mayor formato.

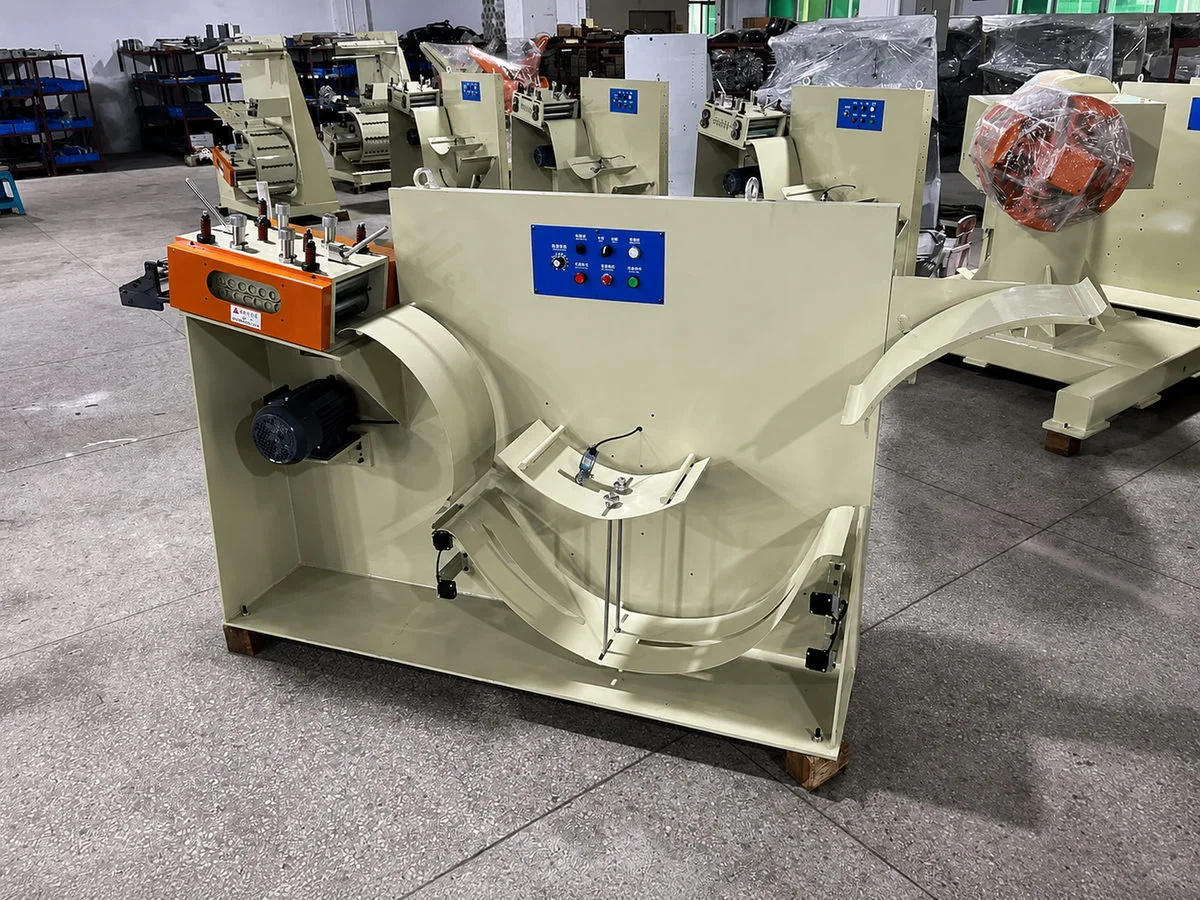

- Tipo U: ruta frecuente cuando la planitud pesa más, especialmente en laminaciones EI/UI para transformadores y reactores.
Ajustar el avance a la ventana de la prensa
La mejor tecnología depende de cómo se combinan ancho, espesor, paso, superficie, cambio de referencia y tiempo disponible entre golpes.

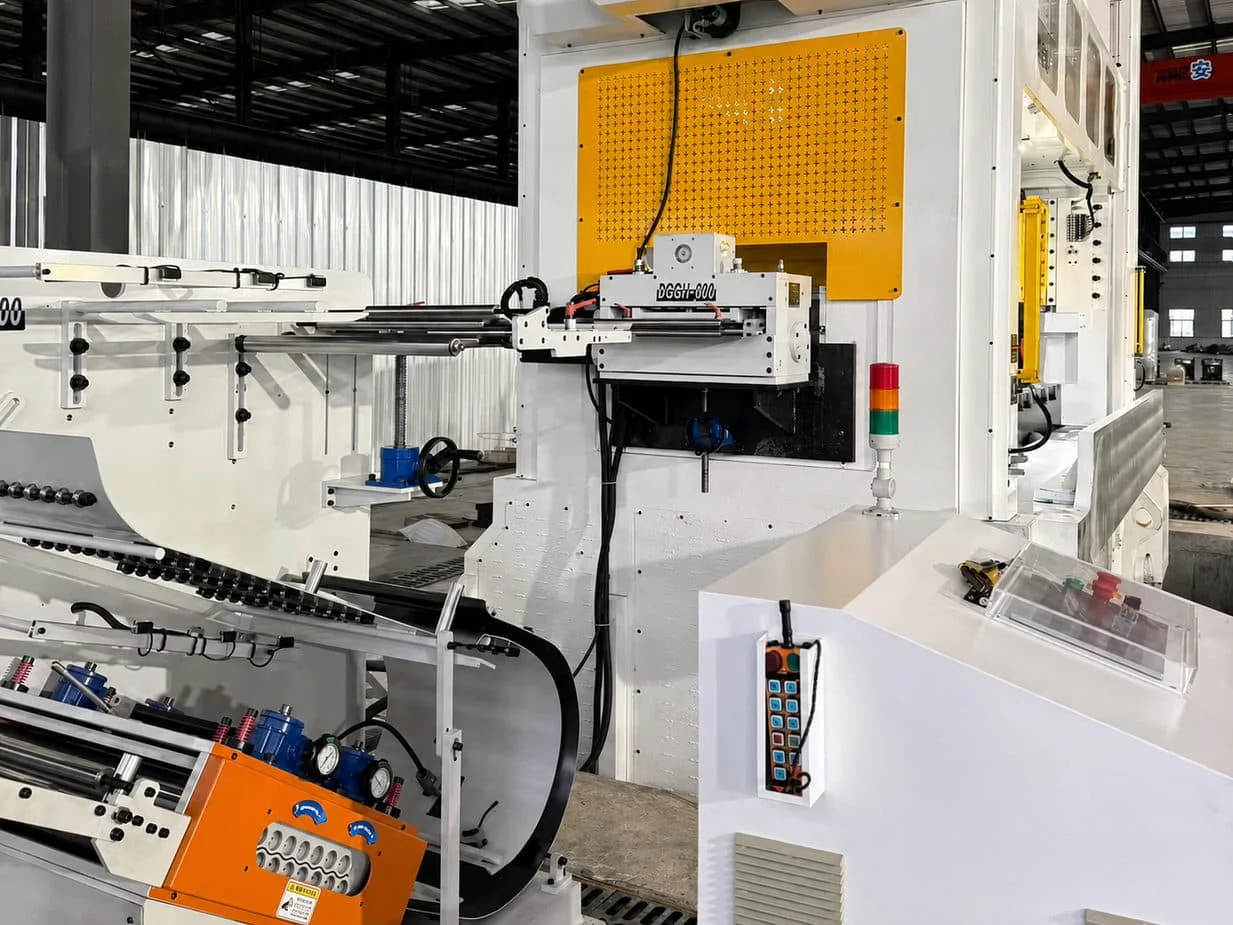

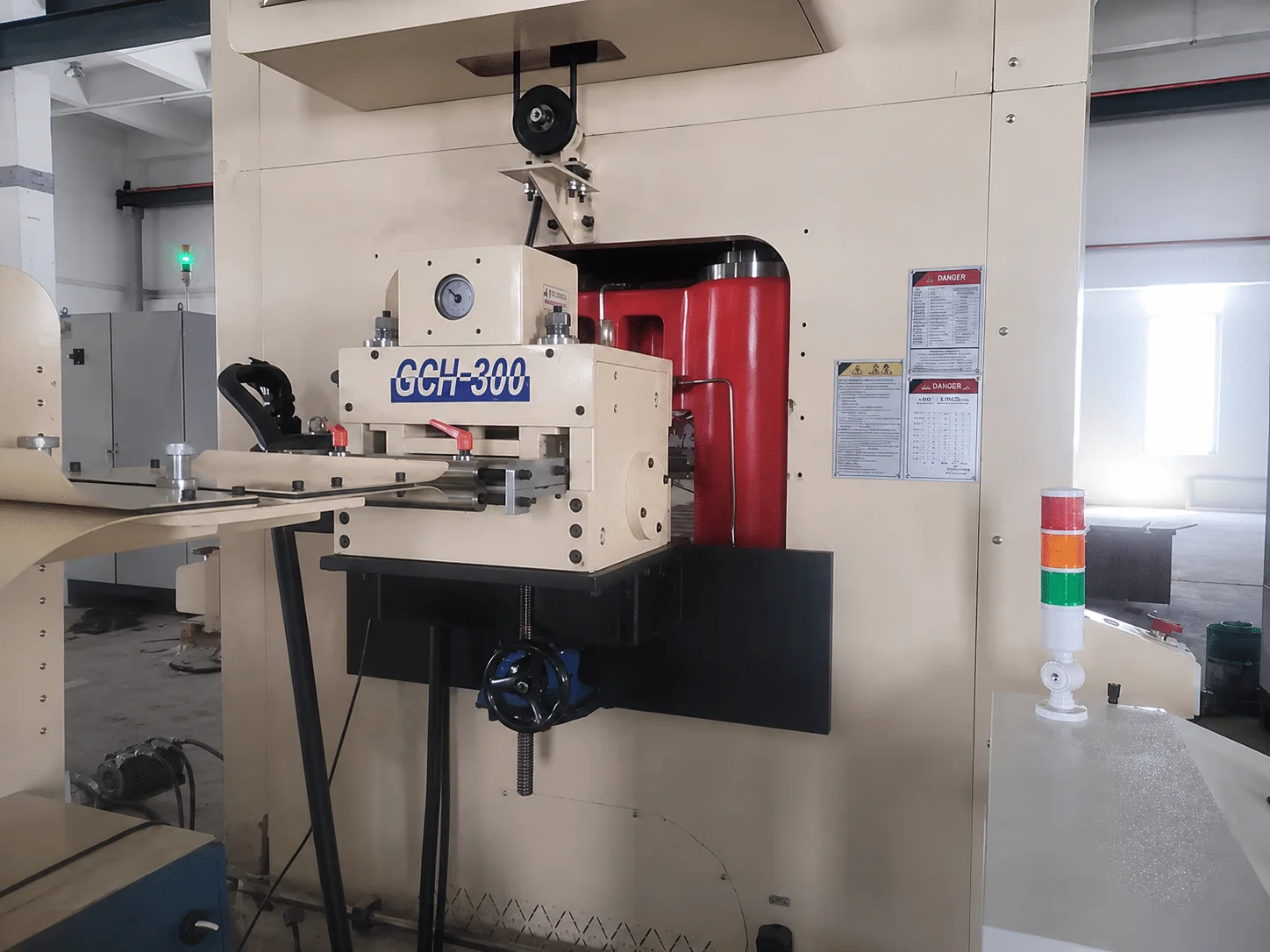

- GCH doble servo: alimentación y tracción para tiras anchas/delgadas, pasos más largos o núcleos de mayor valor.
- GCD servo simple: flexibilidad de paso y tamaño en líneas rápidas.
- Engranajes: producción dedicada, paso corto y sincronización mecánica.
- Pinza: tira estrecha y sensible con contacto controlado.
Sincronizar troquel, tracción y residuo
La prensa y el troquel fijan la ventana de alimentación. La tracción posterior y el cortador solo se agregan cuando el esqueleto, la descarga y el objetivo de producción lo exigen.
- Confirmar prensa, tonelaje, cama, carrera, SPM y señales disponibles.
- Definir paso, piloto, liberación y disposición del troquel.
- Revisar forma del esqueleto, espesor, ancho, altura y dirección de salida.
- Mantener resguardos, acceso de mantenimiento y zona de recolección dentro del layout.
Matriz de aplicación
La pieza orienta la ruta; los datos cierran el equipo
Use la familia de producto para iniciar la conversación técnica y después valide material, troquel y ciclo real.
| Aplicación | Prioridad | Ruta inicial | Datos para validar |
|---|---|---|---|
| Motores EV / NEV | Laminaciones de estator y rotor, alta repetición | Tipo S + servo seleccionado; doble servo cuando la salida lo exige | Plano, acero eléctrico, ancho, espesor, paso, SPM y esqueleto |
| Compresores | Estator/rotor de alto volumen | Reserva tipo S + alimentación rápida | Ritmo, cambio de bobina, paso y ventana de liberación |
| BLDC, ventilador y bomba | Familias de estator/rotor | GCD para flexibilidad o ruta mecánica para producto estable | Mezcla de piezas, paso, ancho y frecuencia de ajuste |
| Servo y motor paso a paso | Repetición y calidad del apilado | Nivelación de precisión + alimentación seleccionada | Planitud, rebaba, tolerancia de paso y troquel |
| Motor industrial grande | Tira ancha y núcleo de mayor formato | GCH doble servo cuando se requiere control delante y detrás | Ancho, espesor, paso, esqueleto y altura de descarga |
| Micromotor | Paso corto y producto dedicado | Engranajes o pinza según superficie y geometría | Paso, SPM, ancho estrecho, espesor y liberación |

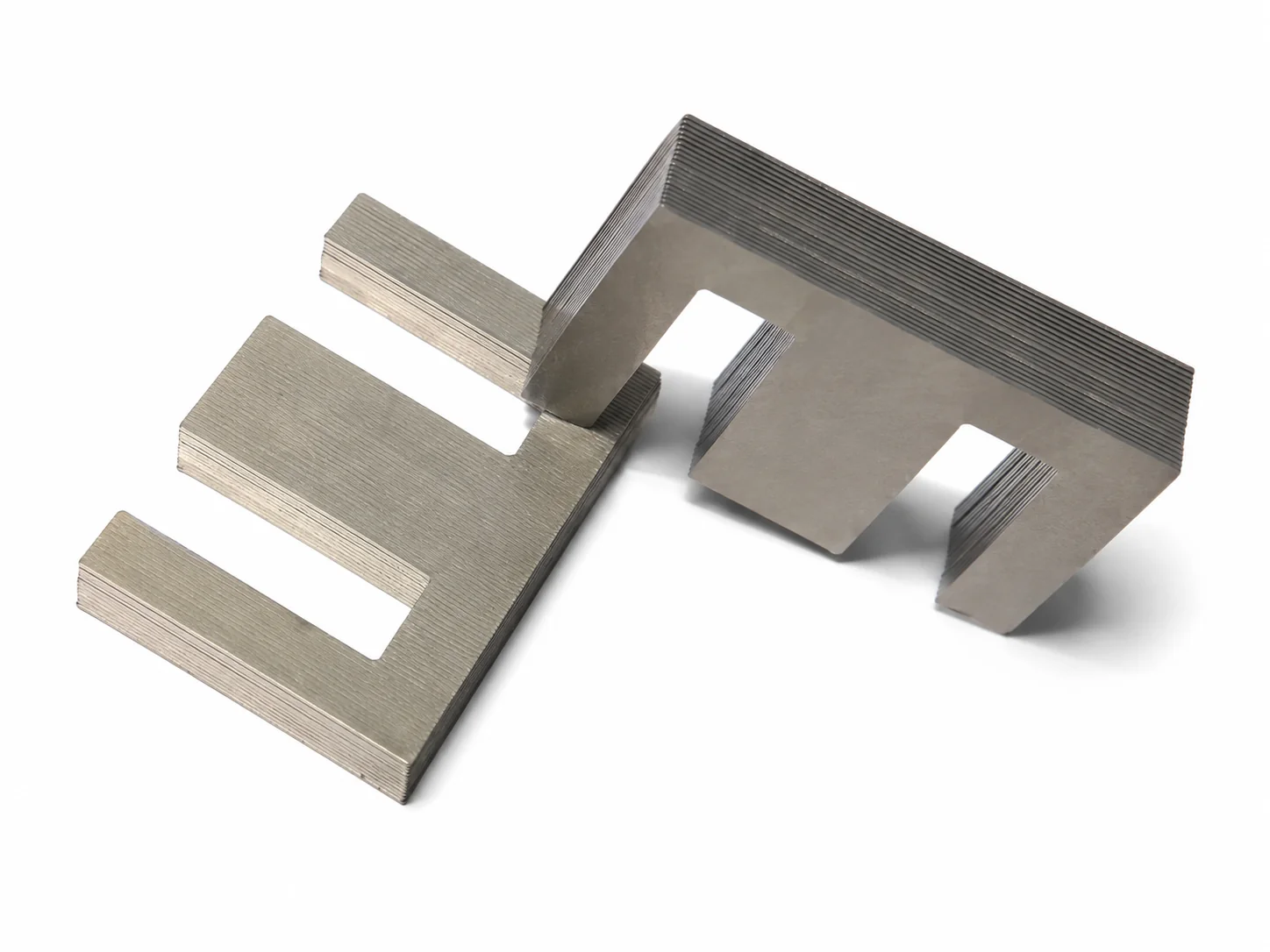

| Núcleos EI/UI de transformador | Planitud y repetición de la laminación | Tipo U + engranajes u otro alimentador de paso corto | Geometría EI/UI, planitud, paso, ancho y espacio |
| Reactores e inductores | Núcleo electromagnético | Tipo U o ruta definida por la pieza | Dibujo, material, defecto actual, paso y objetivo de producción |
| Retrofit de prensa existente | Aprovechar la prensa y corregir el cuello de botella | Configurar estaciones según señales, altura y espacio disponibles | Modelo, tonelaje, cama, carrera, SPM, señal, layout y video del ciclo |

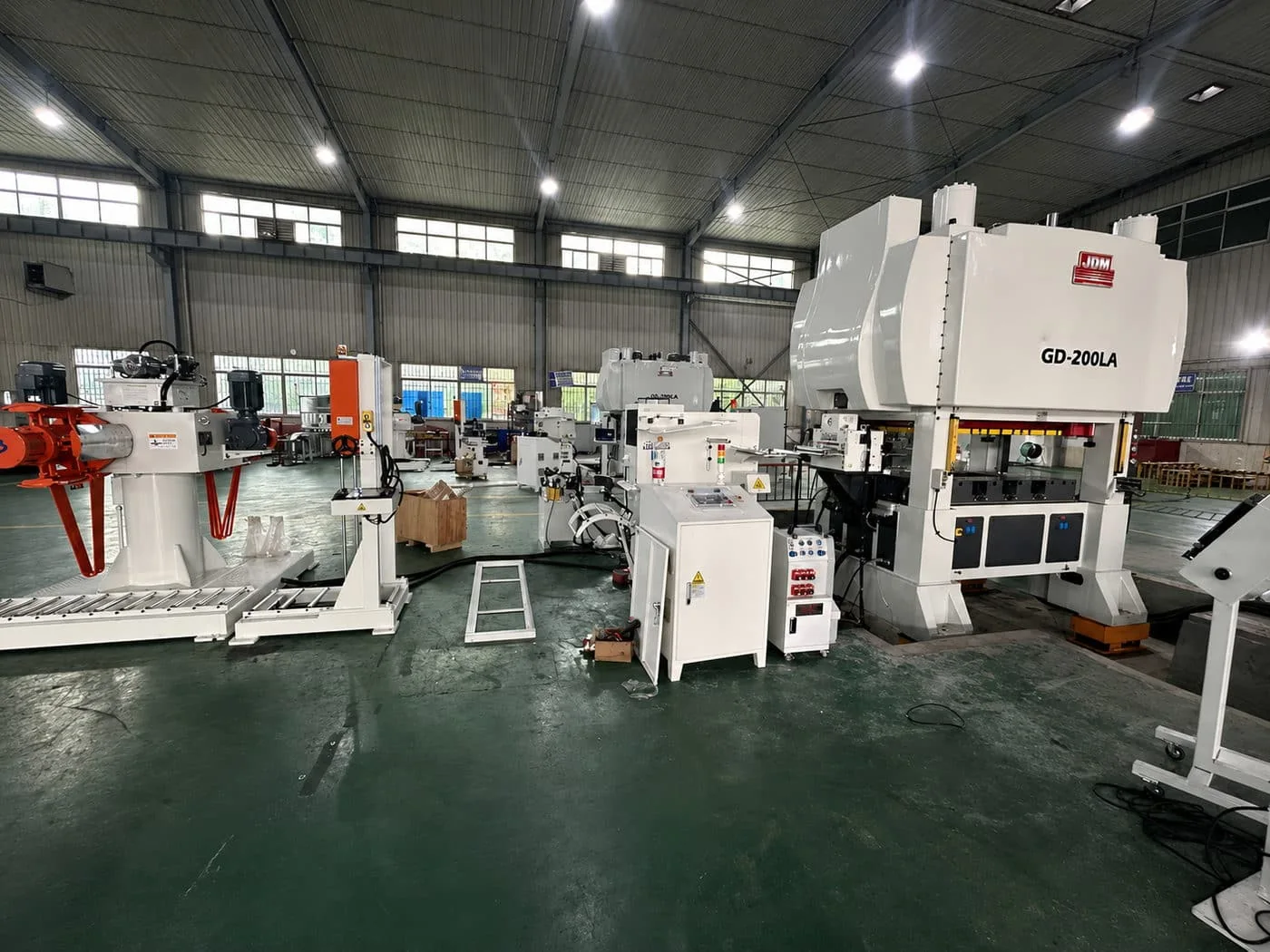

Integración y layout
Compruebe la integración por tipo de línea

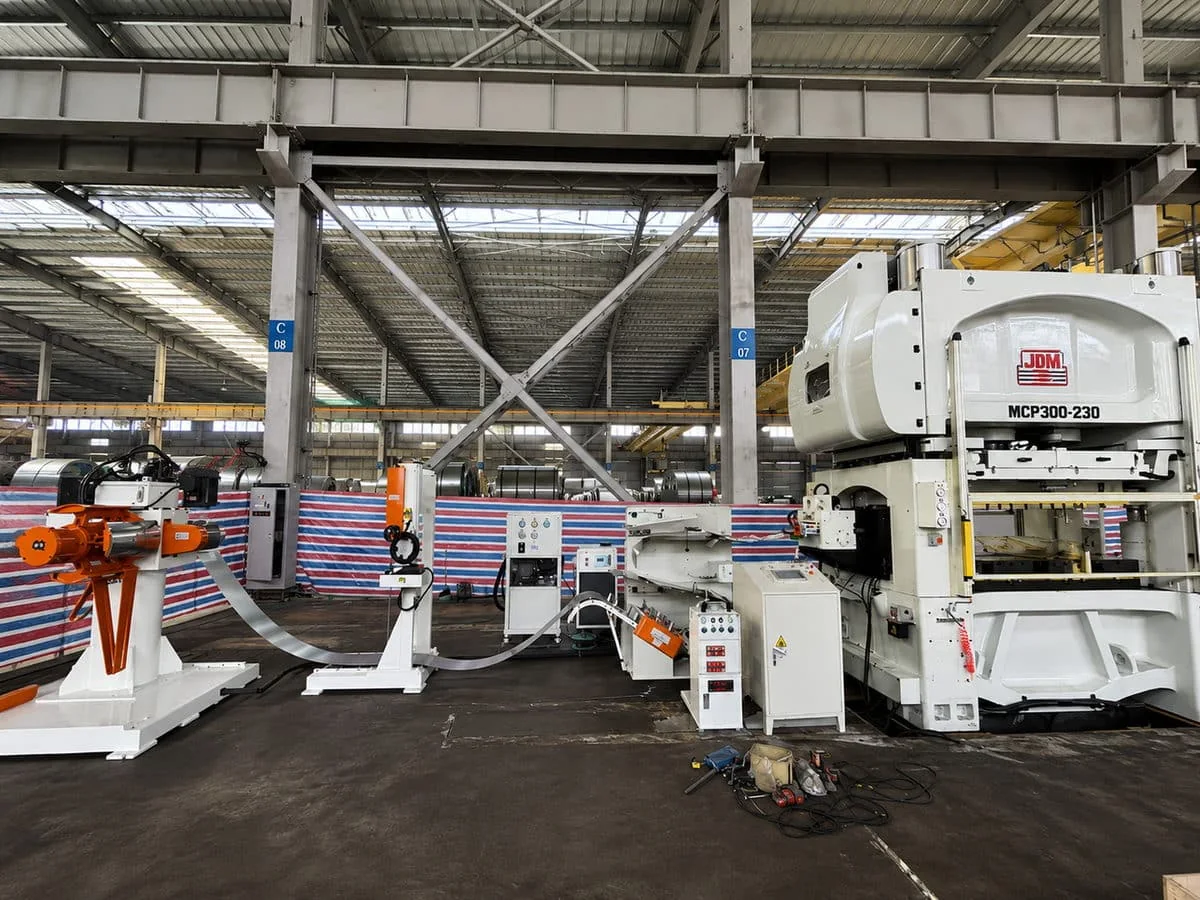

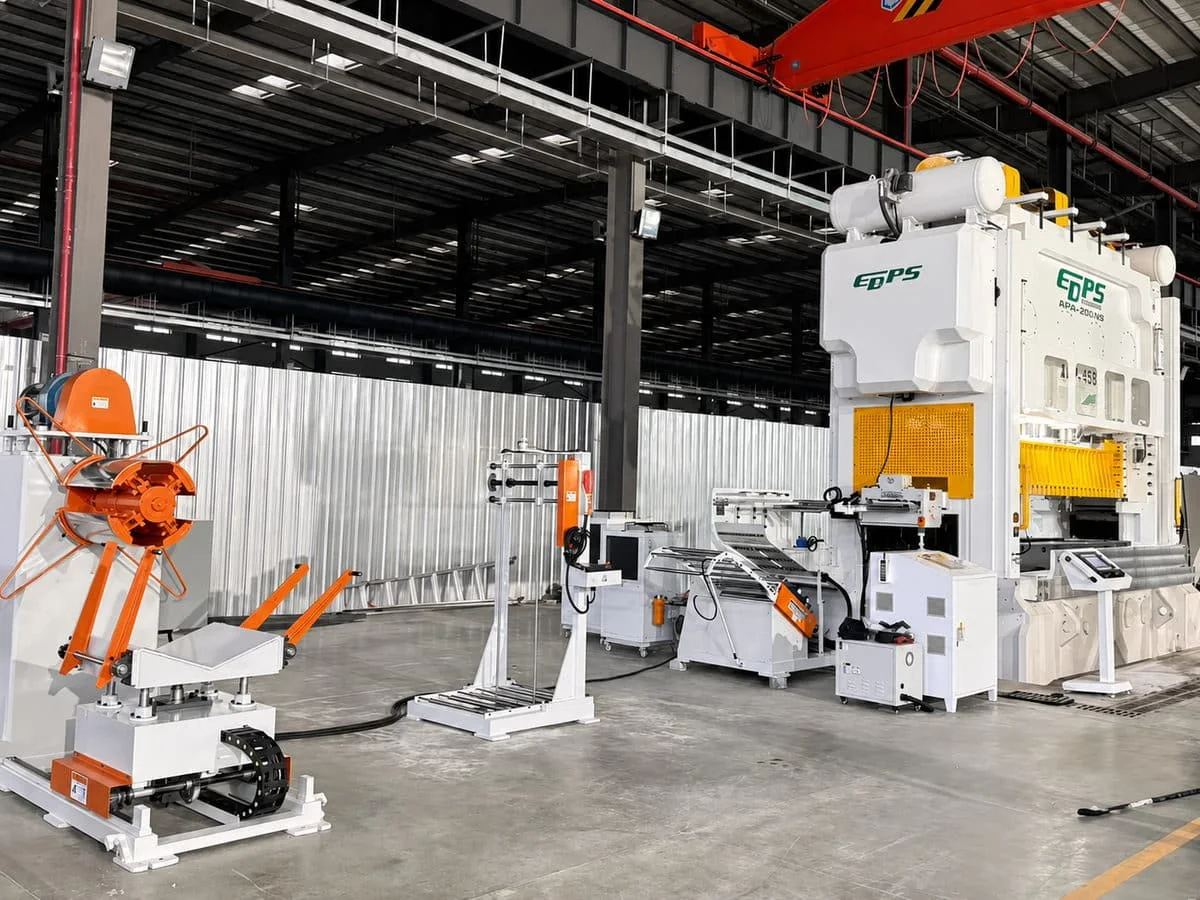

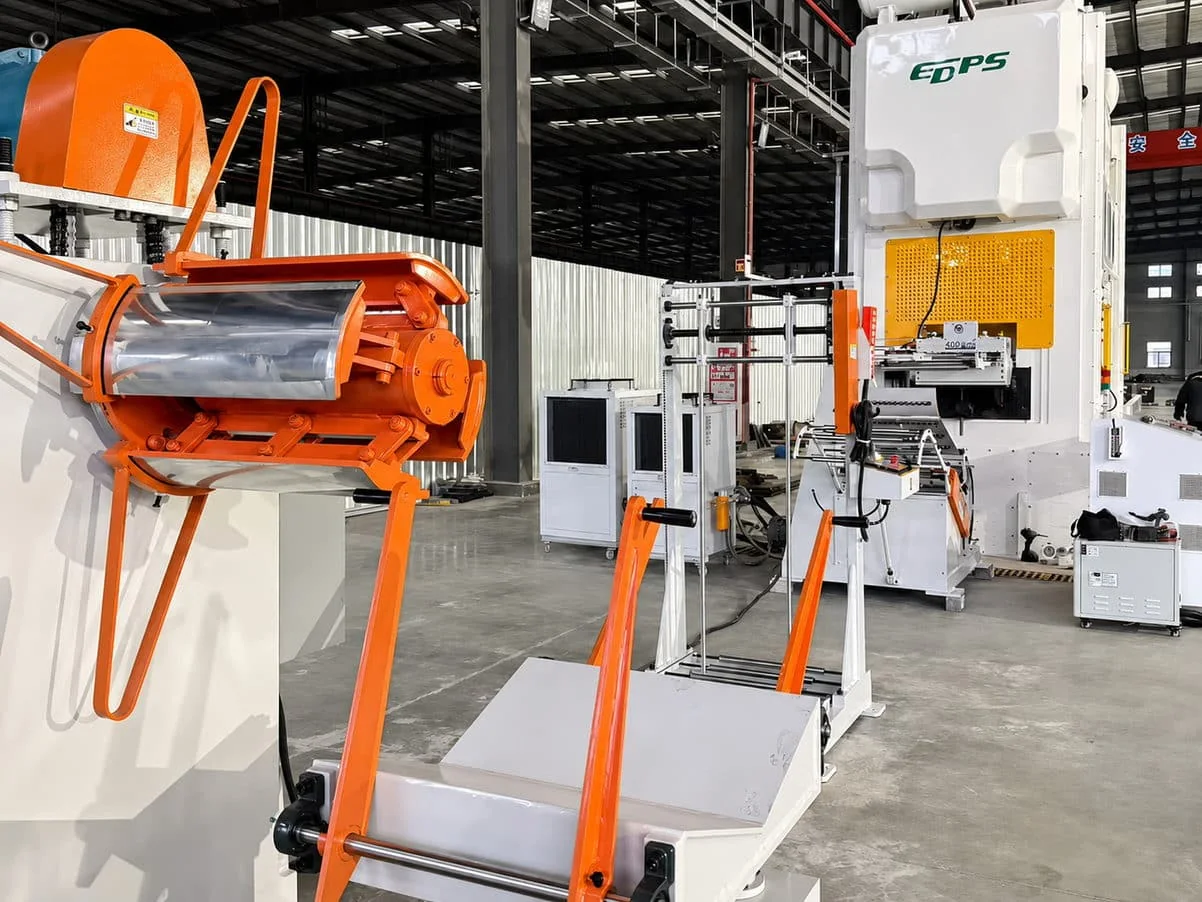

Primero revise la arquitectura doble servo; después compare cómo cambian las rutas GCD, de engranajes y de pinza. Acceso, distancia entre estaciones y salida deben resolverse en el layout real.

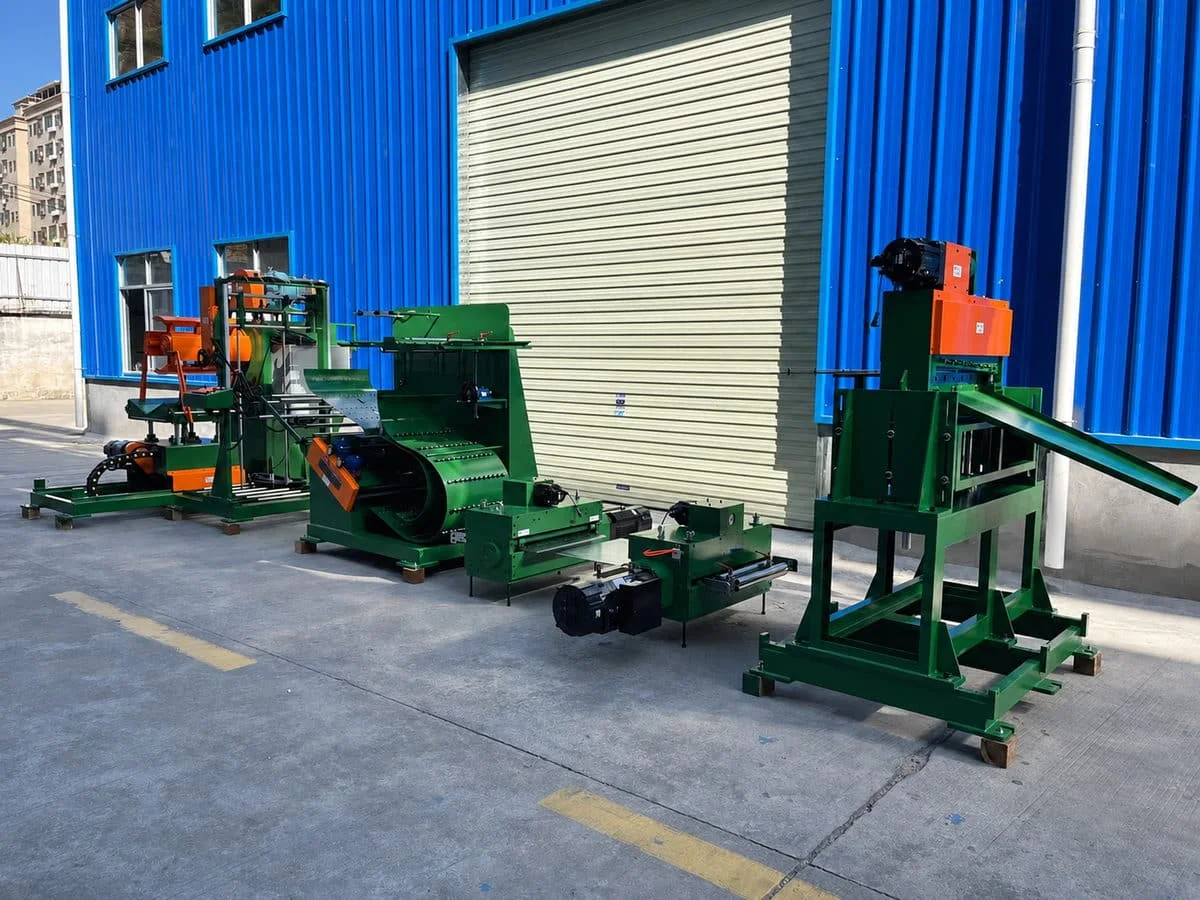

Desbobinado, prensa y control delante y detrás
Seis vistas permiten revisar la misma lógica desde el acceso a bobina hasta la posición del alimentador junto a la prensa.
La instalación cambia con la tecnología de avance

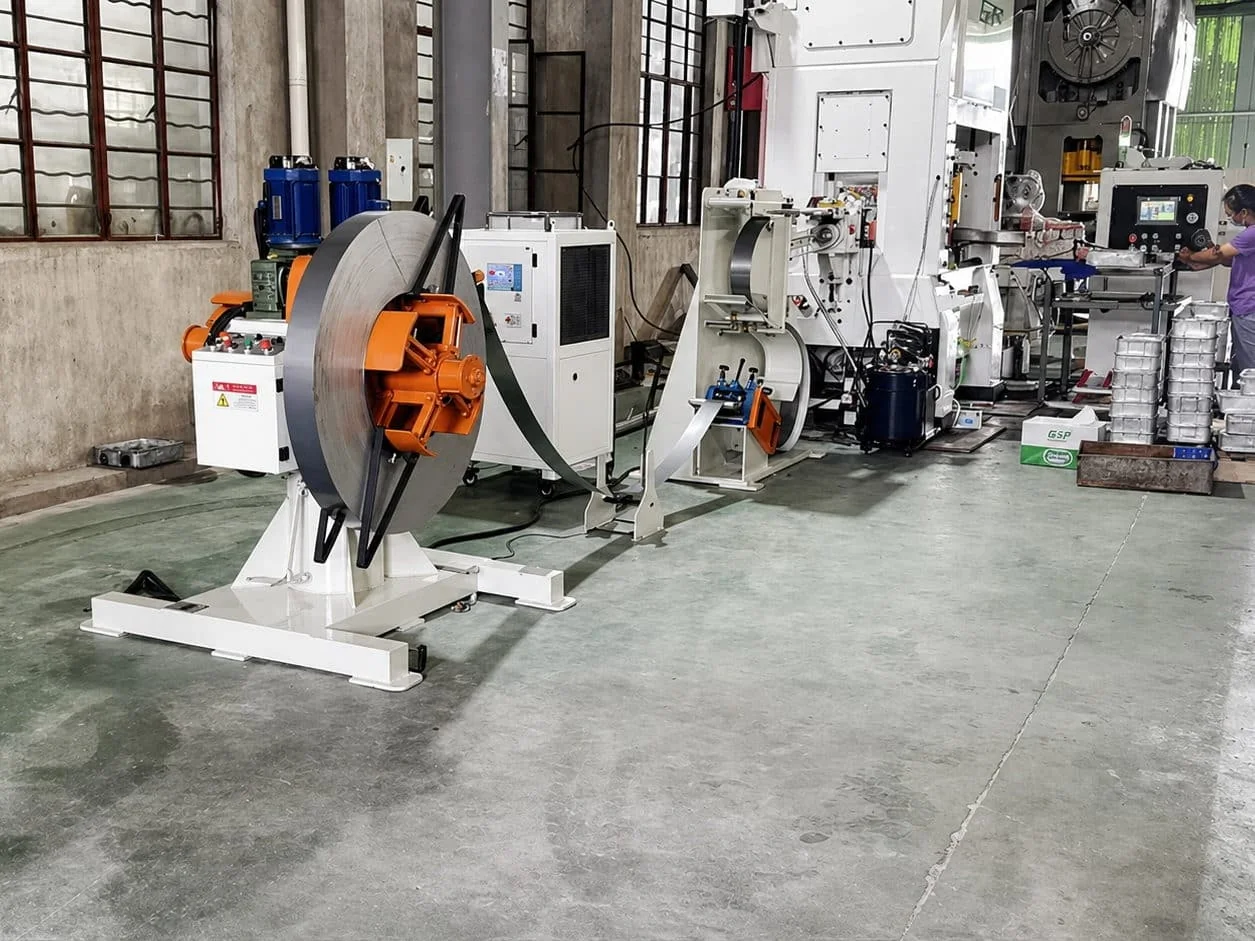

GCD, pinza y engranajes ocupan posiciones y recorridos distintos. Compare la llegada a prensa, el espacio lateral y la accesibilidad.
El método de apilado y manejo de pieza debe definirse con el troquel.

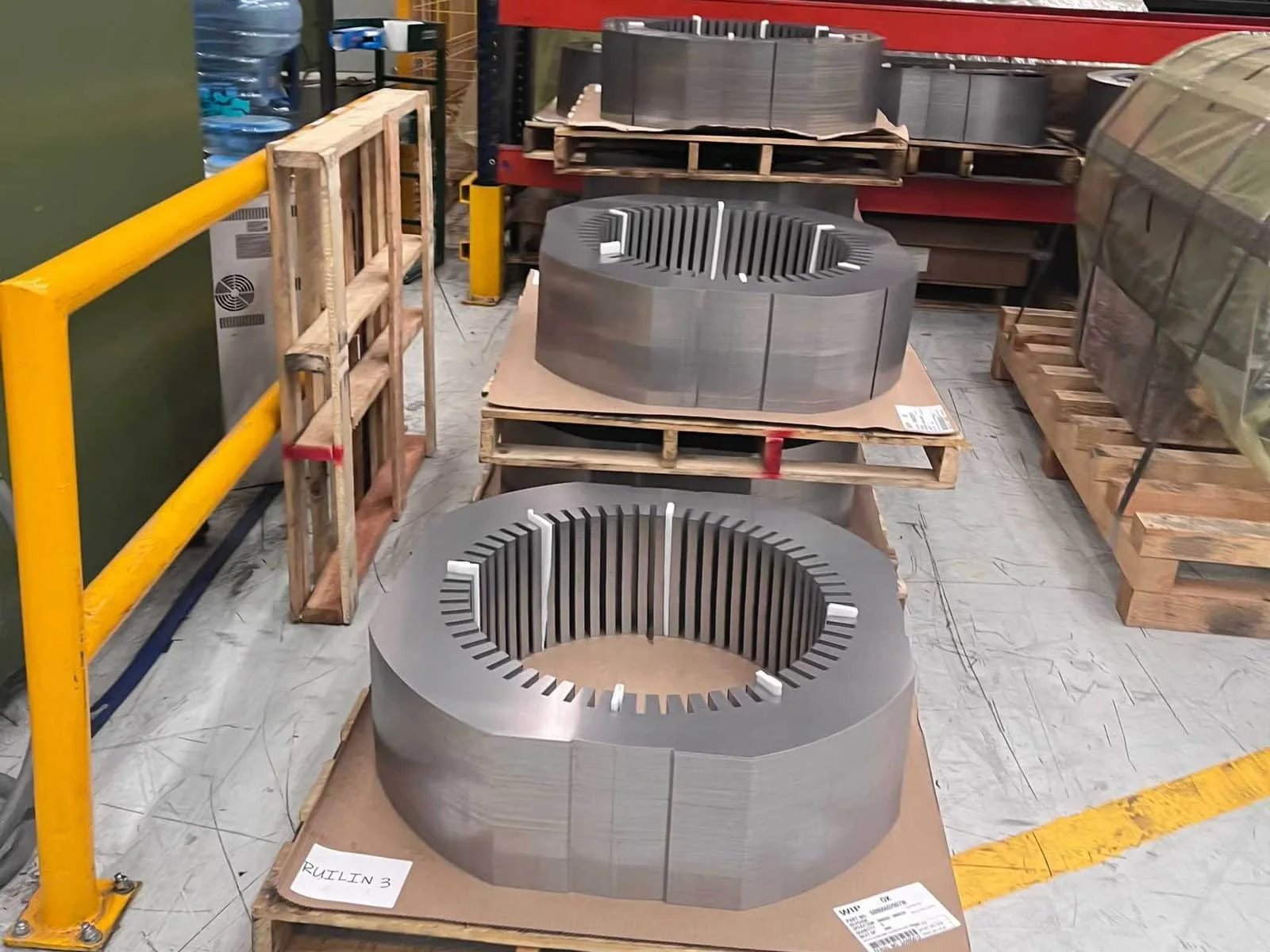

La pieza apilada y la forma del esqueleto cierran la decisión sobre tracción, corte, recolección y manejo posterior.
Piezas y núcleos
Defina la línea desde el resultado estampado
Plano, banda, apilado, tolerancia y salida de esqueleto convierten una necesidad general en una propuesta de ingeniería.

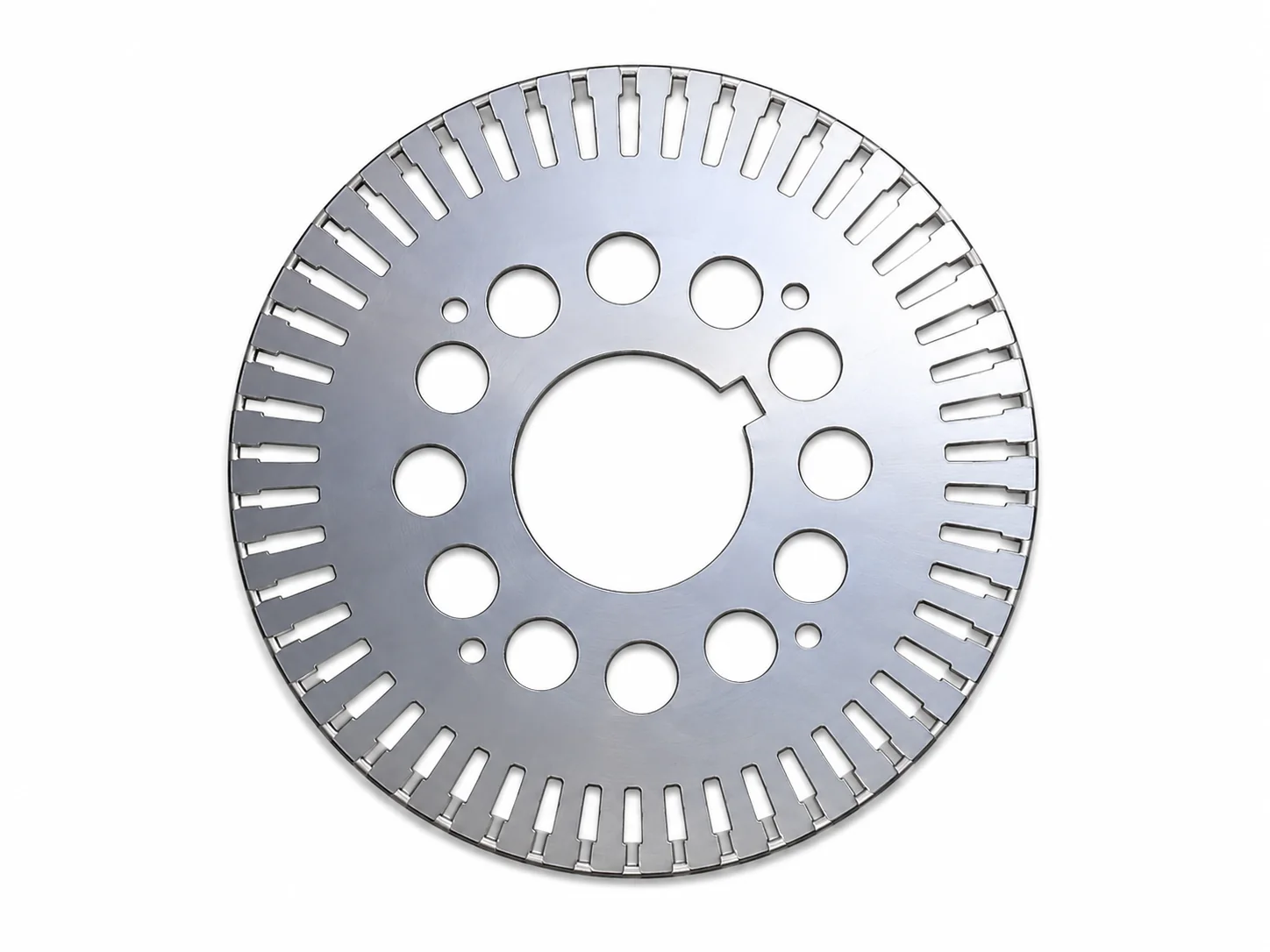

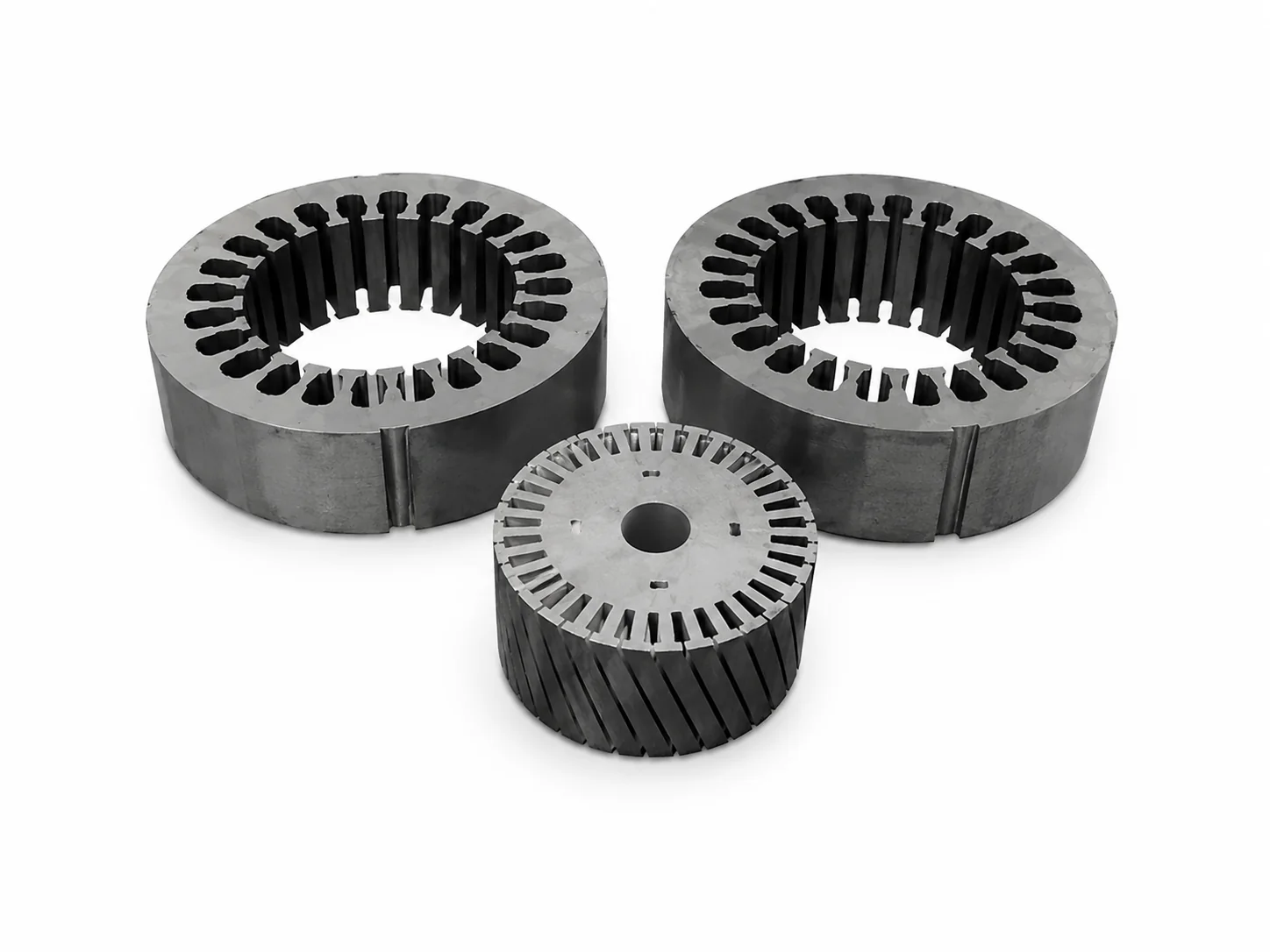

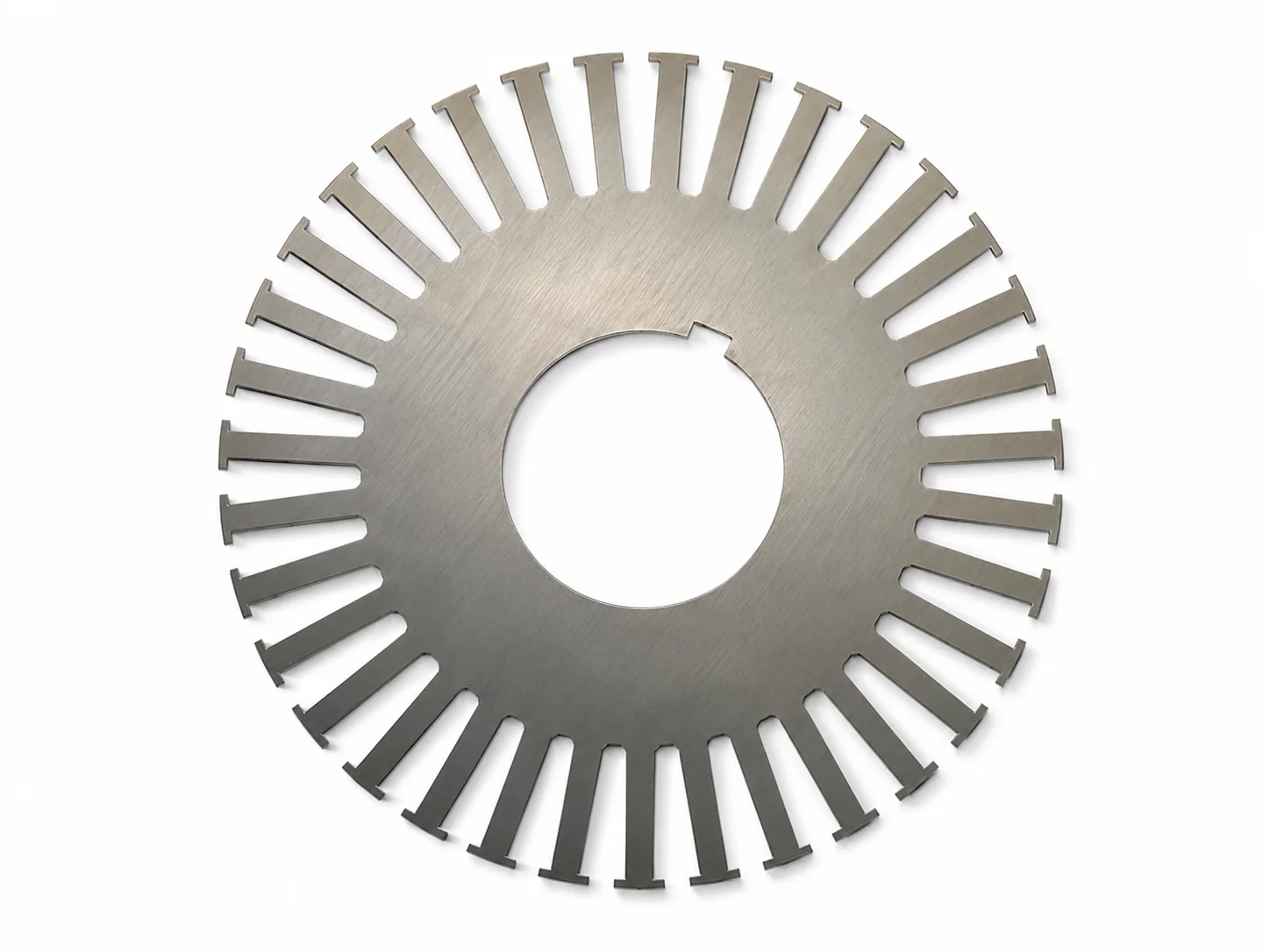

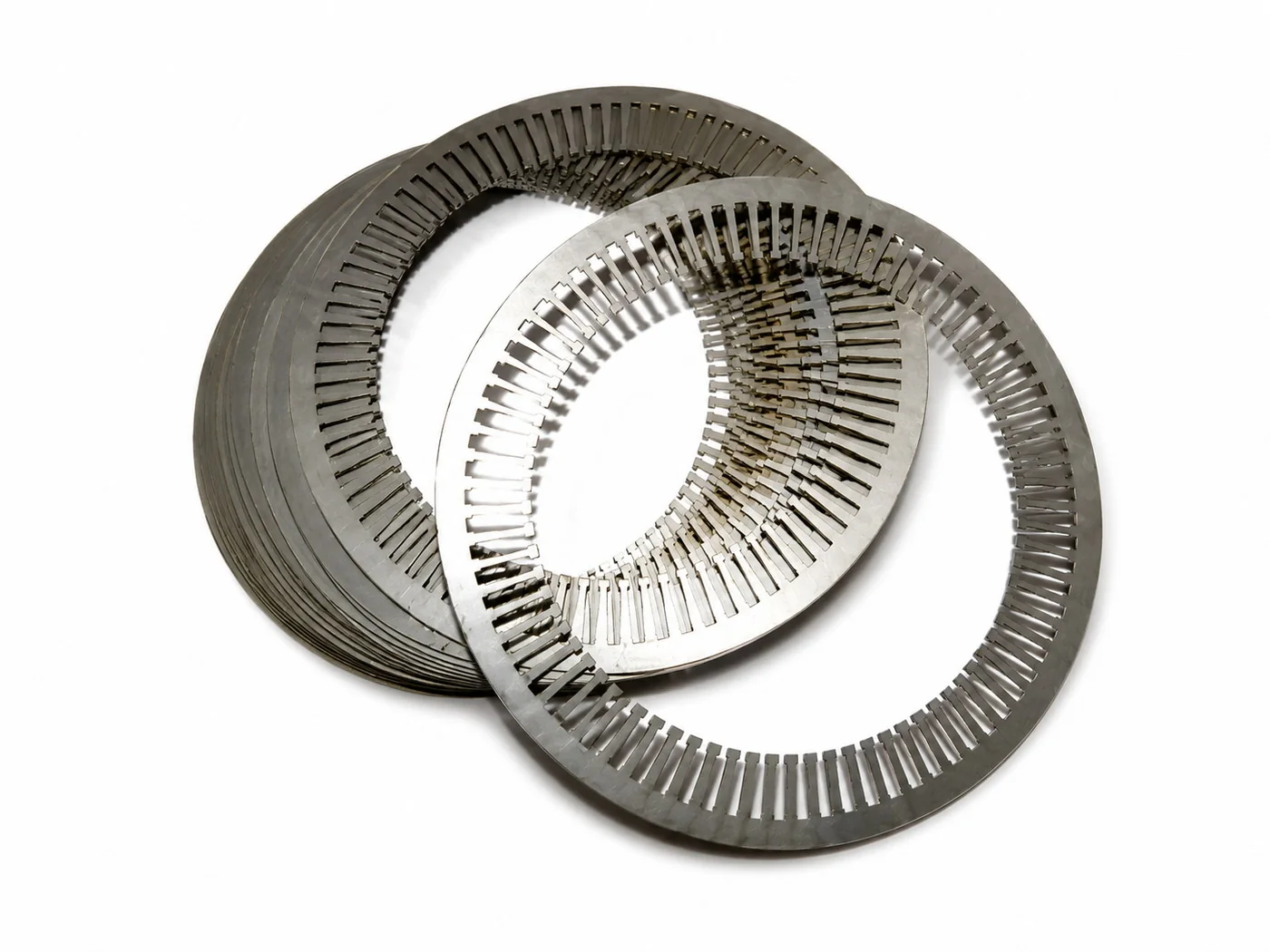

Núcleos de motor producidos con laminaciones repetitivas.
Identifique diámetro, geometría, apilado y tolerancia antes de elegir la ruta de alimentación.
Datos para ingeniería
Prepare seis grupos antes de solicitar una propuesta
Si algún dato todavía no está disponible, envíe lo que ya tenga: plano, etiqueta de bobina, ficha de prensa y un video del ciclo permiten iniciar la revisión.
Enviar datos técnicos- 01
Pieza estampada
Plano o muestra, estator/rotor/EI/UI, dimensiones, apilado, tolerancia, rebaba y objetivo de calidad.
- 02
Material
Calidad del acero eléctrico, espesor, ancho, superficie y dureza o resistencia si están disponibles.
- 03
Bobina y cambio
ID, OD, peso, frecuencia de cambio y necesidad de preparar, cortar o unir punta y cola.
- 04
Prensa y troquel
Modelo, tonelaje, cama, carrera, SPM objetivo, paso, piloto, liberación y disposición del troquel.
- 05
Salida
Forma del esqueleto, altura y dirección de descarga, necesidad de tracción, corte, recolección o apilado.
- 06
Planta
Sentido de línea, layout, espacio de mantenimiento, voltaje, aire comprimido y condiciones de instalación.
Preguntas de selección
Resuelva las decisiones que más cambian la línea
Las respuestas iniciales acotan la arquitectura. La confirmación final se realiza con datos de pieza, bobina, prensa, troquel y planta.
¿Qué piezas cubre una línea de laminaciones de motor?
La configuración se desarrolla para estatores, rotores, núcleos EI/UI y otras laminaciones electromagnéticas. El punto de partida es el plano de la pieza y el acero eléctrico real.
¿El desbobinador doble cabezal siempre debe ser motorizado?
No. Se compara payoff pasivo y motorizado según tensión permitida, peso de bobina, sensibilidad de la tira, velocidad de línea y frecuencia de cambio.
¿Qué hace el seguimiento láser del lazo?
Mide la altura o posición del lazo para que el desbobinador motorizado acelere o desacelere según el consumo. No corta ni une la tira.
¿Cuándo conviene una niveladora tipo S o tipo U?
Tipo S suele priorizar reserva dinámica y movimiento suave; tipo U aparece cuando la planitud pesa más. La decisión final depende de pieza, material, espacio y ritmo.
¿Cómo se elige entre GCD, engranajes, pinza y GCH?
Se comparan paso, SPM, ancho, espesor, superficie, frecuencia de cambio y ventana de alimentación. GCH además permite controlar alimentación y tracción posterior.
¿La cizalla y soldadura de punta/cola es estándar?
No. Es una opción avanzada para proyectos donde la continuidad entre bobinas justifica cortar y unir la tira antes de reanudar la producción.
¿Toda línea necesita alimentador de tracción y cortador?
No. Se agregan según el comportamiento del esqueleto, su ancho, espesor, forma, altura de salida y la señal disponible en la prensa.
¿Qué datos permiten preparar una propuesta?
Plano de pieza, material, espesor, ancho, bobina, prensa, troquel, paso, SPM, salida, layout, voltaje y un video del ciclo actual cuando se trata de un retrofit.
