Desbobinar · enderezar · alimentar
Alimentadores 3 en 1: compare 5 series NCHL
Elija la serie con material, bobina, prensa y troquel. B, C y D cubren materiales de uso general; GC y GD responden cuando la resistencia del acero exige más corrección.
Rangos de preselecciónLa capacidad final se valida con espesor × ancho y resistencia.
Antes de elegir serie
Confirme si la arquitectura debe ser 3 en 1
Estas configuraciones no son sinónimos. La decisión depende de huella, bobina, equipos existentes, acceso, mantenimiento y sincronización con la prensa.
Una máquina, tres operaciones
Desbobina, endereza y alimenta por servo en un conjunto compacto. Conviene cuando huella, sincronización y preparación de bobina deben resolverse como un sistema.
Tres módulos con lazo propio
Desbobinador, enderezadora y alimentador permanecen separados. Puede convenir con equipos existentes, mantenimiento independiente o una disposición especial de planta.
Desbobinado y enderezado juntos
La máquina 2 en 1 no incorpora el servoalimentador. El avance hacia la prensa se selecciona como un módulo adicional y se sincroniza por separado.
¿Todavía no está clara la arquitectura? Revise el proyecto completo antes de fijar una serie o reutilizar módulos existentes.
Comparar la línea completa →Cinco series disponibles
Entre a la ficha que corresponde a su material
Cada serie aparece una sola vez. El rango orienta la primera comparación; el ancho, la resistencia, la bobina y la prensa cierran la selección.
Material convencional
Compare C, B y D por espesor, esfuerzo de corrección y manejo de bobina.

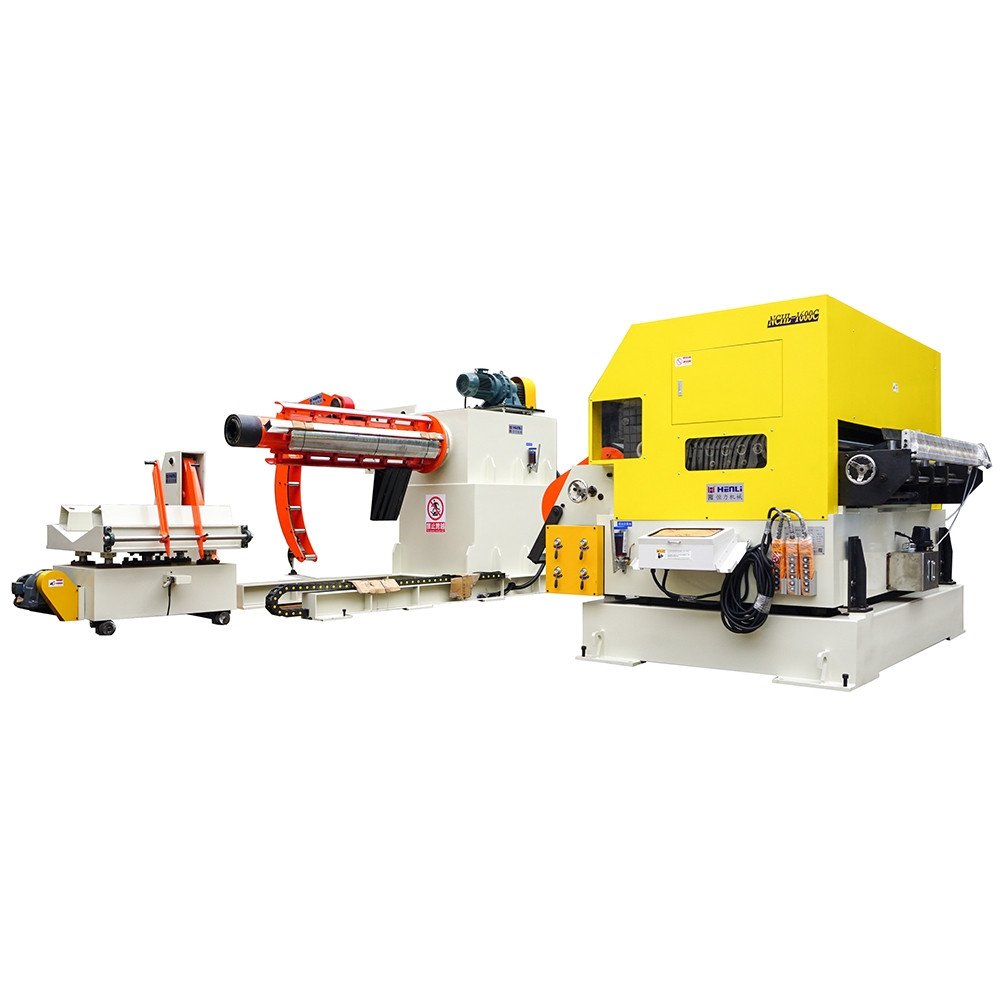

NCHL-C
0,5–4,5 mmPunto de partida para lámina de espesor medio y una línea compacta con carga asistida de bobina.
- Material
- Acero convencional, inoxidable, cobre o aluminio dentro de la curva de capacidad.
- Confirme primero
- Cruce espesor × ancho, peso de bobina y necesidad de apertura del cabezal, carro o cizalla.
NCHL-B
0,3–3,2 mmPara lámina delgada y media cuando la prioridad es integrar tres operaciones antes de la prensa.
- Material
- Acero convencional, galvanizado, inoxidable, cobre o aluminio dentro del rango confirmado.
- Confirme primero
- Ancho real, superficie, paso, SPM, bobina y opciones de limpieza o lubricación.

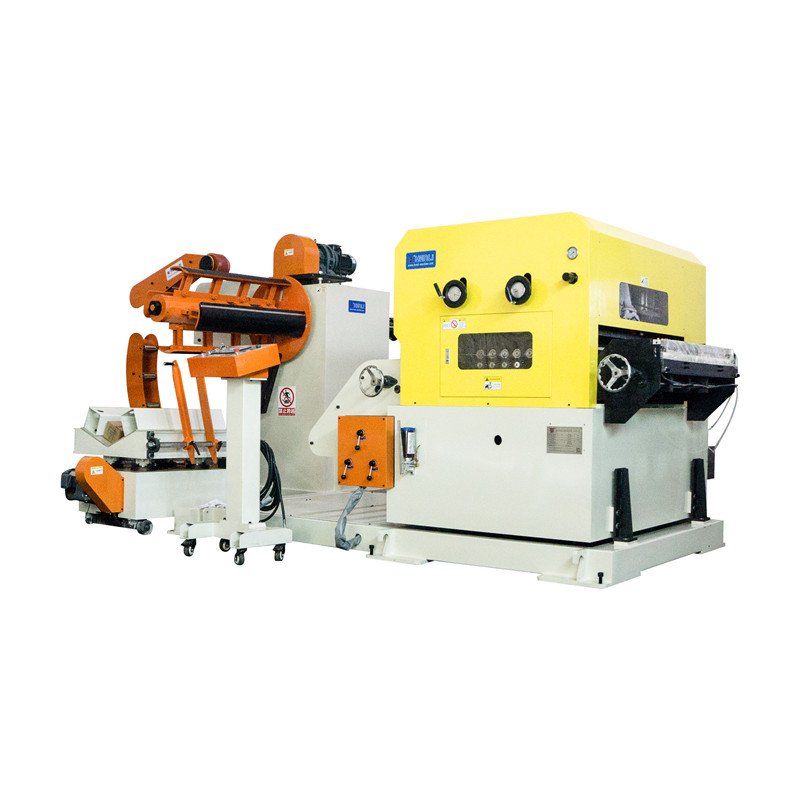

NCHL-D
1,0–8,0 mmPreselección para lámina gruesa y mayor esfuerzo de enderezado que B o C.
- Material
- Acero convencional grueso; el rango de entrada no sustituye la curva espesor × ancho.
- Confirme primero
- Resistencia, ancho, preparación de la punta, soporte de bobina, prensa y altura de alimentación.
Material de resistencia media y alta
GC y GD requieren datos mecánicos; no son una simple extensión por espesor.

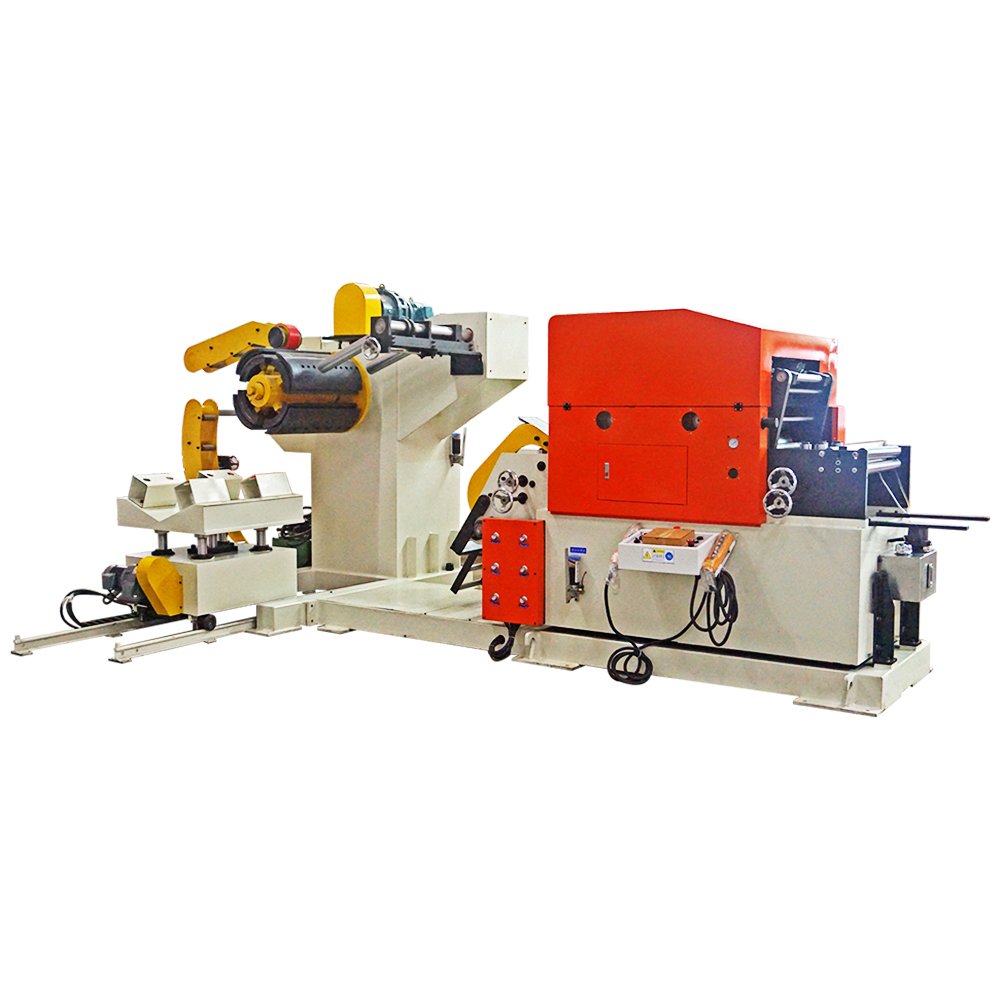

NCHL-GC
0,3–4,5 mmPara material delgado o medio cuya resistencia exige más corrección y control que una serie estándar.
- Material
- Acero de resistencia media o alta con grado y datos mecánicos disponibles.
- Confirme primero
- Límite elástico, resistencia a tracción, espesor × ancho, superficie y recuperación elástica.

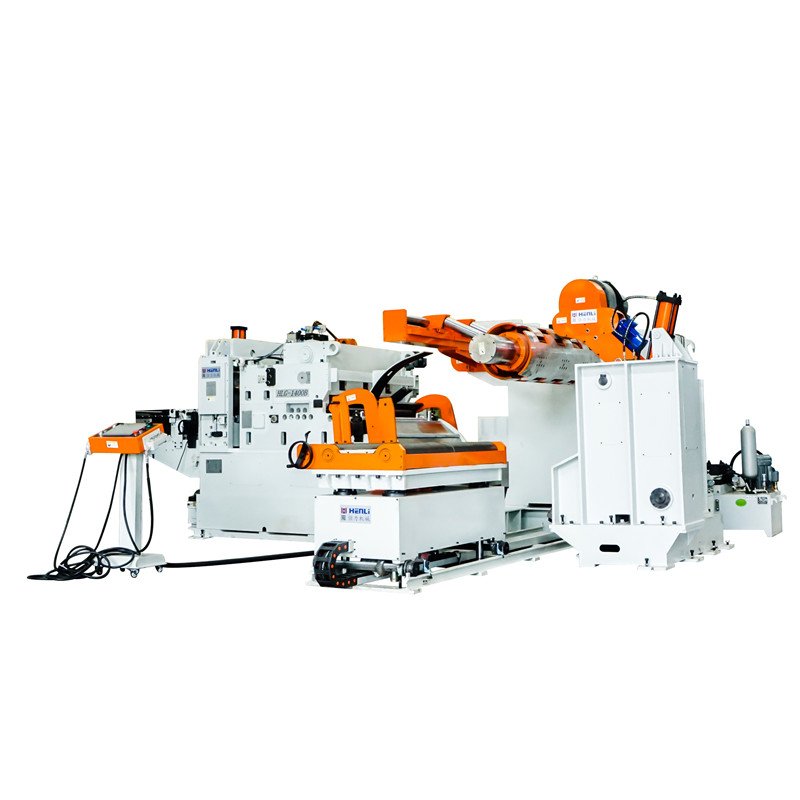

NCHL-GD
1,0–6,0 mmPara acero resistente y grueso cuando GC no cubre el esfuerzo de enderezado o la capacidad de manejo de bobina.
- Material
- Acero de resistencia media o alta; la cifra máxima depende del ancho simultáneo.
- Confirme primero
- Grado, resistencia, bobina, tonelaje de prensa, troquel, apoyo del mandril y disposición para carga pesada.
Datos que se cruzan
Seis condiciones que pueden combinarse
No convierta estas condiciones en opciones excluyentes. Una misma línea puede requerir acero resistente, bobina pesada, carro, cizalla y poco espacio a la vez.
- 01
Material y superficie
Informe grado, límite elástico o resistencia a tracción, dureza, recubrimiento y sensibilidad a marcas. GC/GD no se eligen solo porque el acero parezca más grueso.
- 02
Espesor y ancho simultáneos
Cruce ambos valores con la curva de capacidad. El espesor máximo no suele estar disponible al mismo tiempo que el ancho máximo.
- 03
Bobina y forma de cargar
Confirme peso, diámetro interior y exterior, sentido de desenrollado, lado de carga y si habrá grúa, montacargas o carro.
- 04
Enderezado requerido
Defina memoria de bobina, planitud objetivo, superficie y limpieza. El tren de rodillos y la apertura del cabezal dependen de la aplicación.
- 05
Avance, troquel y prensa
Envíe paso, precisión objetivo, SPM, modelo o tonelaje de prensa, altura de alimentación, liberación piloto y señales disponibles.
- 06
Opciones, espacio y seguridad
Carro, expansión hidráulica, brazo presor, apoyo de mandril, entrada, cizalla y lubricación pueden combinarse según peso, cambio de bobina y acceso.
Cotización técnica
Envíe los datos que cambian la serie y la configuración
Una foto de la placa de la prensa, el plano de la zona y el plano de la tira ayudan a revisar altura, señales, sentido de alimentación y espacio antes de cotizar.
Correo: admin@henli-machine.com · WhatsApp: +852 6050 5427
- 01
Grado, límite elástico o resistencia a tracción y acabado superficial
- 02
Espesor y ancho de la tira
- 03
Peso, diámetro interior y exterior de bobina
- 04
Sentido de desenrollado y forma de carga
- 05
Paso, precisión objetivo y SPM
- 06
Prensa, troquel, altura, liberación piloto y señales
- 07
Espacio disponible, fotos o plano y frecuencia de cambio
- 08
Opciones, voltaje y país de destino
Preguntas de compra
Respuestas antes de pedir una propuesta
Use estas respuestas para definir la arquitectura y reunir datos; la ficha de cada serie contiene el detalle técnico.
01¿Qué integra un alimentador 3 en 1?
Integra desbobinado, enderezado o nivelado y alimentación servo hacia la prensa. La bobina, el cabezal de rodillos y el avance se controlan como un mismo sistema compacto.
02¿Cuándo conviene comparar una línea separada?
Compárela cuando ya existen módulos aprovechables, se necesita un lazo largo, la disposición exige acceso independiente o las bobinas y el mantenimiento no encajan en una celda compacta.
03¿Cómo se elige entre NCHL-B, NCHL-C y NCHL-D?
Empiece por espesor, ancho y resistencia. B atiende el material más delgado, C el espesor medio y D la lámina gruesa; la serie final se valida con la curva espesor × ancho, la bobina y la prensa.
04¿Cuándo revisar NCHL-GC o NCHL-GD?
Cuando el grado, límite elástico, resistencia a tracción o recuperación elástica superan una configuración estándar. GC cubre material más delgado; GD se orienta al material resistente y grueso.
05¿Qué datos hacen falta para cotizar?
Envíe material, espesor, ancho, bobina, sentido de carga, paso, SPM, prensa, troquel, altura, señales, espacio, opciones, voltaje y destino. Fotos o planos reducen el riesgo de seleccionar una línea que no quepa.
