Limpieza y repetición de ajustes
Para cambios frecuentes de material y rutinas que exigen acceso directo a los rodillos.

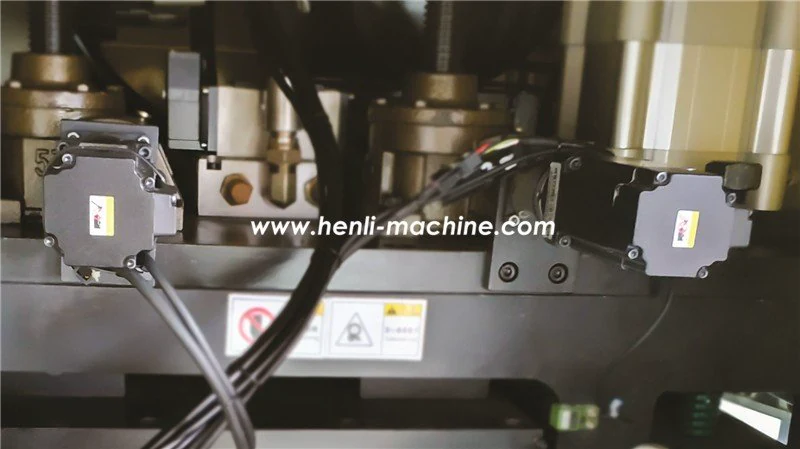

Para cambios repetidos de material o programa; admite memoria de 99 juegos de parámetros.
Serie NCHL-D · bobina de lámina gruesa

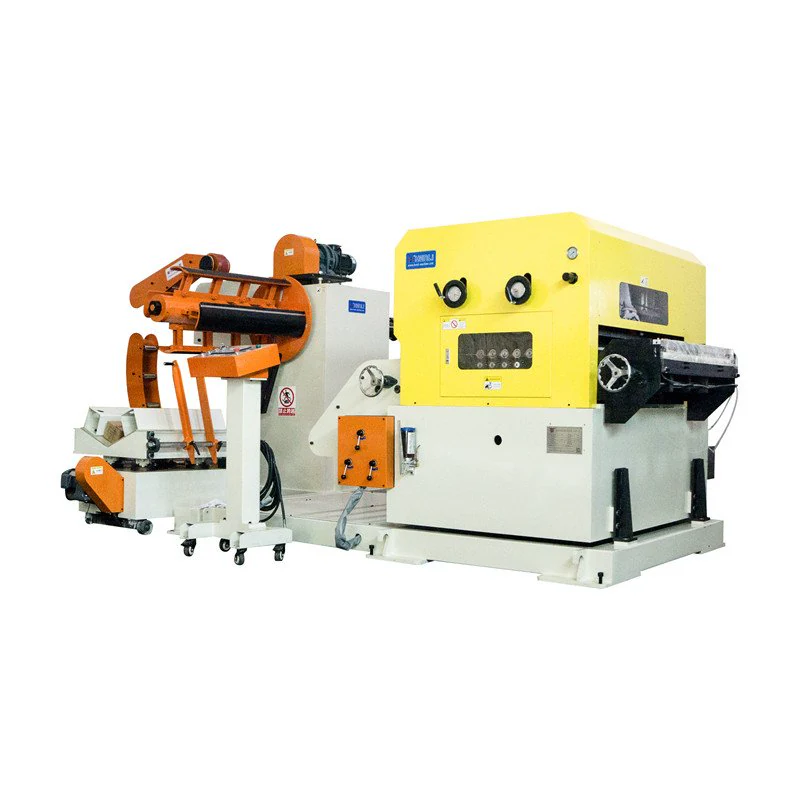

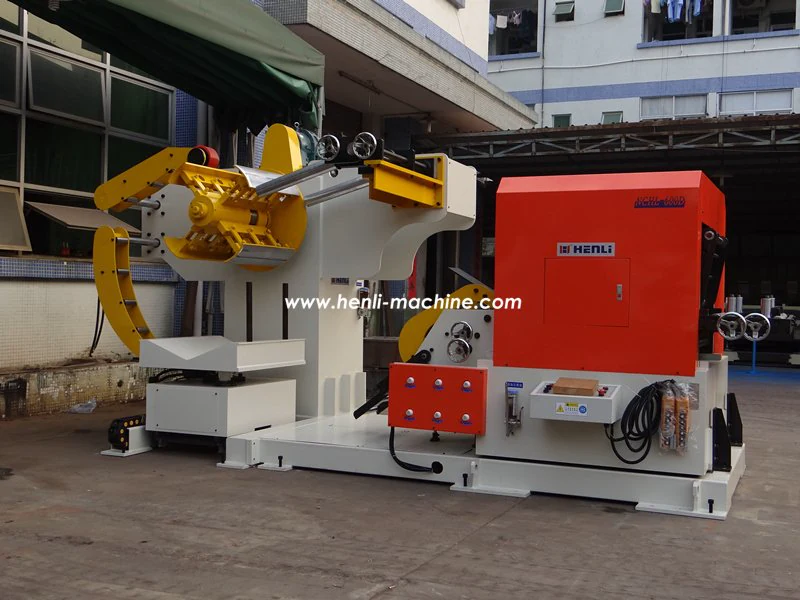

Alimentador 3 en 1 NCHL-D para lámina gruesa
Una línea compacta de trabajo pesado que integra desbobinado hidráulico, enderezado y avance servo para alimentar lámina de 0,8 a 6,0 mm hacia la prensa.
No elija por un máximo aislado. Confirme ancho × espesor × resistencia, bobina, prensa y espacio disponible.
D / 0,8—6,0 mm
- Tabla estándar
- 0,8–6,0 mm
- Ancho por modelo
- 50–1.600 mm
- Bobina por modelo
- 5–10 t
- Velocidad máxima
- 16 m/min
01 · Trabajo pesado
Seleccione con el material y la bobina reales
NCHL-D integra tres operaciones para procesar lámina gruesa antes de la prensa. Puede evaluarse para lámina laminada en frío o caliente, decapada, galvanizada, acero inoxidable, cobre y aluminio.
- 01
Cruce ancho × espesor × resistencia
La serie trabaja con material de hasta 385 N/mm² y siete anchos de línea, desde 400 hasta 1.600 mm.
- 02
Bobina y método de carga
Los modelos admiten bobinas de 5.000 a 10.000 kg, con expansión hidráulica, brazos de apoyo y carro de carga opcional.
- 03
Prensa, paso y espacio
El avance servo conecta la línea con la prensa mediante altura, paso, liberación de piloto y señales definidas para la instalación.
02 · Recorrido de la tira
Cuatro controles antes del primer golpe
En material grueso, la estabilidad comienza al sujetar la bobina, continúa en el lazo y el enderezado, y termina al entregar cada paso a la prensa.
- 01
Controlar la bobina
La expansión hidráulica sujeta el rollo. Los brazos de presión y soporte ayudan a dominar la punta y la salida de material.
- 02
Formar el lazo
El control fotoeléctrico, el variador del desbobinador y los apoyos de entrada y salida coordinan la reserva de tira.
- 03
Enderezar la tira
Tres rodillos superiores y cuatro inferiores corrigen la curvatura; la escala de ajuste ayuda a recuperar parámetros de trabajo.
- 04
Entregar el paso
El servo alimenta hacia la prensa con una referencia de tabla de ±0,1 mm por cada 100 mm; el resultado final depende del proceso completo.
Configuración de la serie
Elementos que controlan la tira
- 01Control fotoeléctrico del lazo de tira
- 02Soporte curvo de salida y soporte de entrada
- 03Brazos de presión y sujeción de bobina
- 04Ajuste de altura mediante tornillos sinfín
- 05Indicador de ajuste del enderezado
- 06Freno del desbobinador y accionamiento por variador
- 07Rodillos de alimentación y enderezado con acabado de cromo duro
- 08Dispositivo de elevación del lazo de entrada
- 09Dispositivo para aplanar la punta de bobina
- 10Expansión hidráulica del mandril
03 · Modelos estándar
Siete modelos NCHL-D, de 400 a 1.600 mm
La gama cubre anchos de 400 a 1.600 mm, bobinas de 5 a 10 t y potencias adaptadas al tamaño de cada línea.
| Modelo | Ancho | Peso máx. bobina | ID bobina | Servo | Motor desbob. | Dimensiones | Peso máquina |
|---|---|---|---|---|---|---|---|
| NCHL-400D | 50–400 mm | 5.000 kg | 450–530 mm | 4,4 kW | 3 kW | 5,0×2,5×2,1 m | 5.290 kg |
| NCHL-500D | 50–500 mm | 5.000 kg | 450–530 mm | 4,4 kW | 3 kW | 5,0×2,6×2,1 m | 5.350 kg |

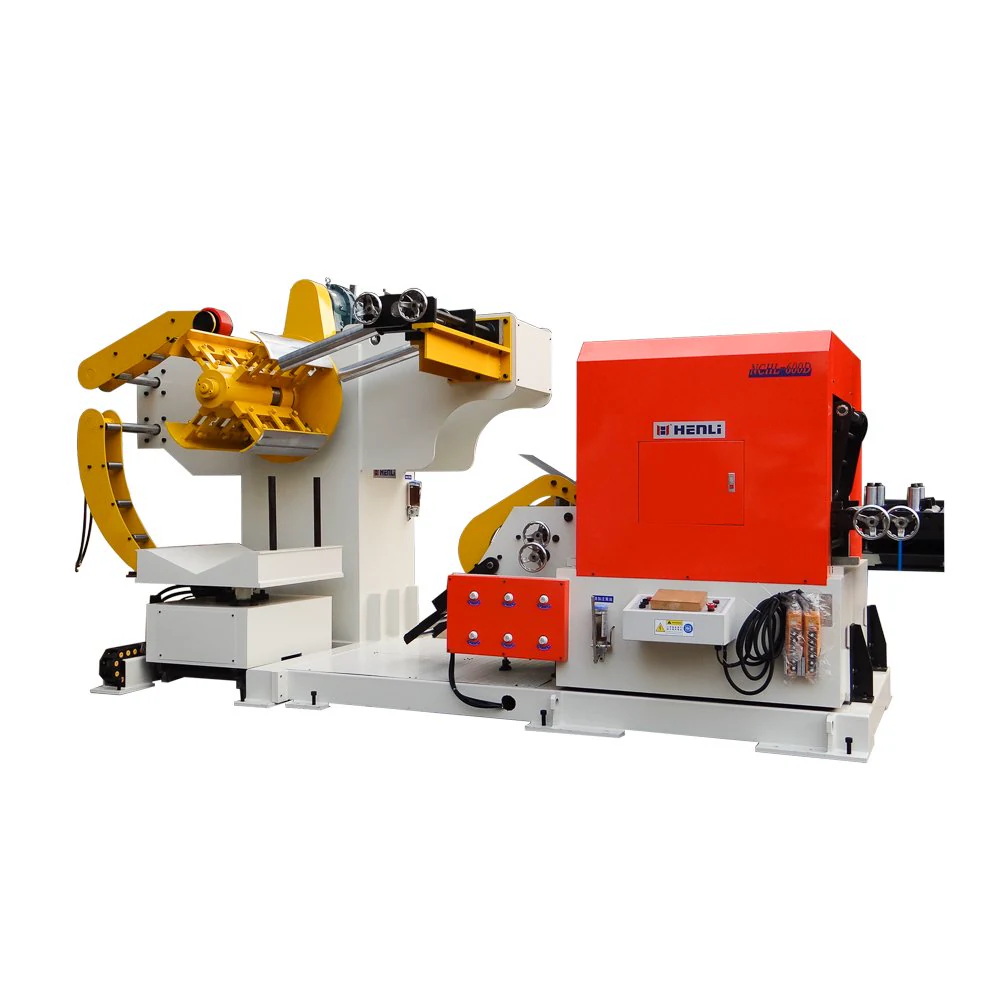

| NCHL-600D | 50–600 mm | 5.000 kg | 450–530 mm | 4,4 kW | 3 kW | 5,0×2,7×2,1 m | 5.600 kg |
| NCHL-800D | 50–800 mm | 6.000 kg | 450–530 mm | 5,5 kW | 3 kW | 5,0×2,9×2,1 m | 6.500 kg |
| NCHL-1000D | 50–1.000 mm | 8.000 kg | 480–530 mm | 7,5 kW | 4 kW | 5,0×3,1×2,1 m | 9.000 kg |
| NCHL-1300D | 50–1.300 mm | 8.000 kg | 480–530 mm | 11 kW | 4 kW | 5,0×3,4×2,1 m | 9.450 kg |
| NCHL-1600D | 50–1.600 mm | 10.000 kg | 480–530 mm | 11 kW | 4 kW | 5,0×3,7×2,1 m | 13.000 kg |
Espesor estándar 0,8–6,0 mm
OD máximo estándar 1.500 mm
Velocidad máxima 16 m/min
Precisión de avance ±0,1 mm / 100 mm
Rodillos de trabajo 3 sup. / 4 inf.
Expansión Hidráulica
Alimentación eléctrica 380 V · 3 fases
Altura de línea Según proyecto
04 · Opciones con propósito
Equipe la línea para su cambio de bobina y proceso
Limpieza, repetición de ajustes, carga, apoyo, preparación de punta y lubricación responden a condiciones distintas.
Carga y apoyo de bobina
Peso, ancho, estabilidad y frecuencia de cambio determinan cómo cargar el rollo y sostener el mandril.

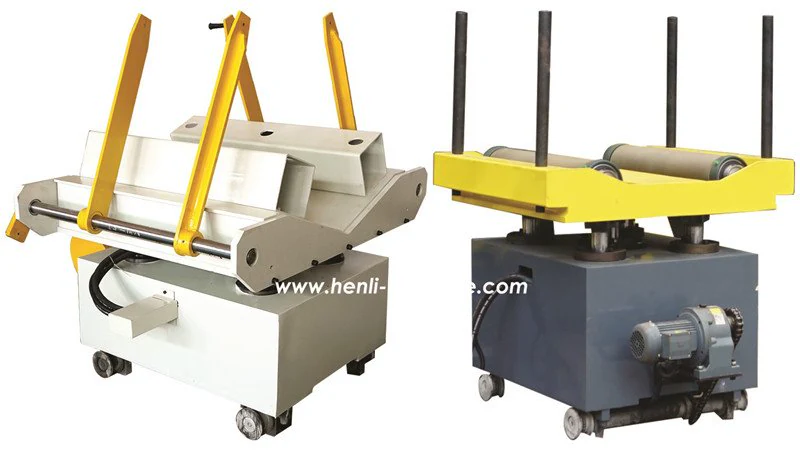

Transfiere la bobina al mandril, ayuda a elevar la punta e incorpora una barrera contra vuelco de rollos estrechos.

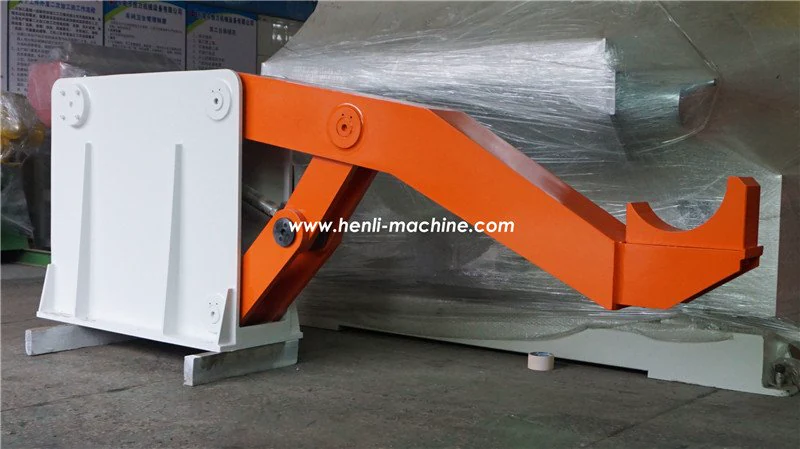

Un brazo hidráulico sostiene el extremo del mandril cargado para equilibrar el conjunto de desbobinado.
Preparación antes de la prensa
Dos módulos para retirar extremos deformados y aplicar lubricación antes del troquel.

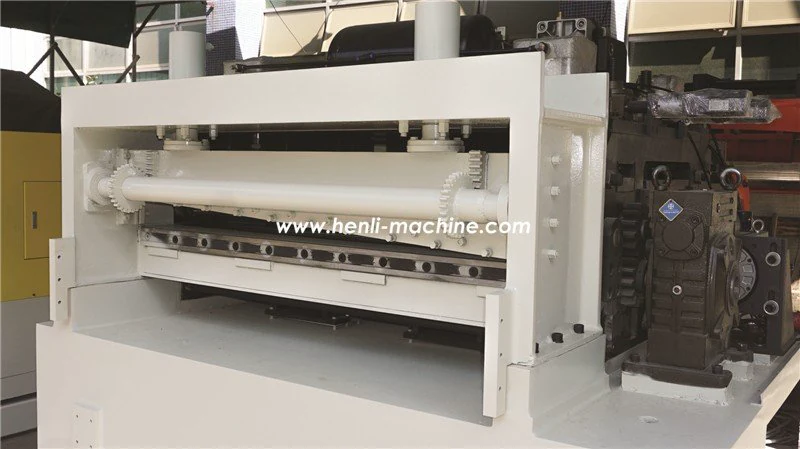

Retira extremos deformados que no conviene introducir al proceso de enderezado.

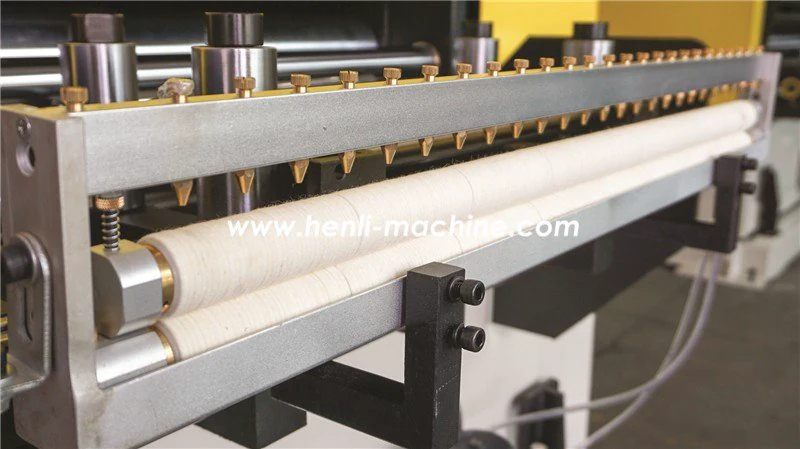

Aplica aceite automáticamente sobre las superficies superior e inferior antes de la prensa.

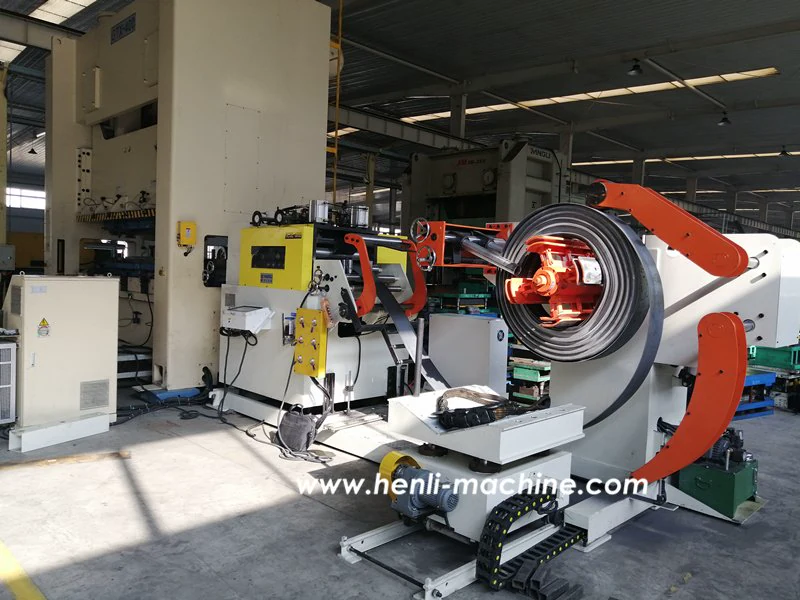

05 · Planta e integración
La línea debe trabajar como una sola célula
El conjunto se instala con acceso para carga de bobina, operación, mantenimiento y entrega de la tira a la prensa.

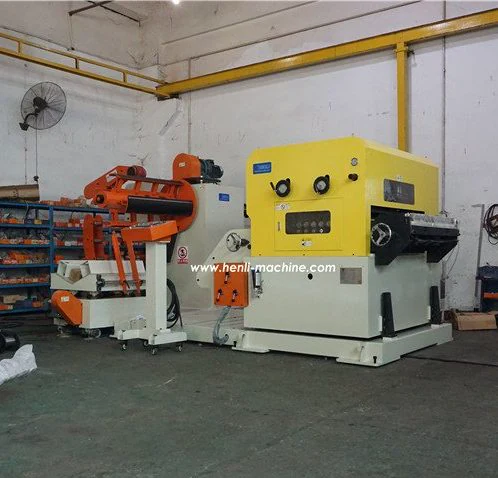

- Confirme sentido de alimentación, altura y lado de operación.
- Reserve espacio para carro, cambio, limpieza y mantenimiento.
- Indique paso, SPM, liberación de piloto y señales de prensa.
- Defina los resguardos según el riesgo de la célula completa.
Preguntas de compra
Preguntas sobre la serie NCHL-D
Confirme primero la condición real de trabajo; después cierre modelo, opciones y disposición.
¿La gama estándar NCHL-D llega a 8 mm?
Los siete modelos estándar trabajan entre 0,8 y 6,0 mm. HENLI también desarrolla configuraciones especiales de hasta 8,0 mm.
¿Todos los modelos pueden trabajar a 6 mm en su ancho máximo?
La capacidad útil cambia con el ancho y la resistencia del material. La configuración se dimensiona para la combinación de trabajo de cada línea.
¿Cuándo conviene un carro de carga o un soporte de mandril?
Se evalúan con el peso, el ancho, la estabilidad y el método de cambio de bobina. Son especialmente relevantes cuando la manipulación manual no es segura ni repetible.
¿Qué debe incluir la solicitud de cotización?
Material, grado o resistencia, ancho, espesor, bobina, paso, SPM, prensa, altura, señales, layout, opciones, voltaje y destino.
Cotización basada en su bobina
Cotice su línea NCHL-D
HENLI configura el modelo, las opciones, la potencia y la disposición para su material, bobina y prensa.
- 01Material, grado, acabado y límite elástico
- 02Espesor y ancho mínimos y máximos
- 03Peso, diámetro interior y diámetro exterior de bobina
- 04Paso de alimentación y golpes por minuto de la prensa
- 05Tipo de prensa, liberación de piloto y señales
- 06Altura, sentido de alimentación y lado de operación
- 07Capacidad especial requerida fuera de la gama estándar
- 08Opciones, espacio disponible, voltaje, destino y fotos de planta
