Serie NCHL-C · bobina de espesor medio

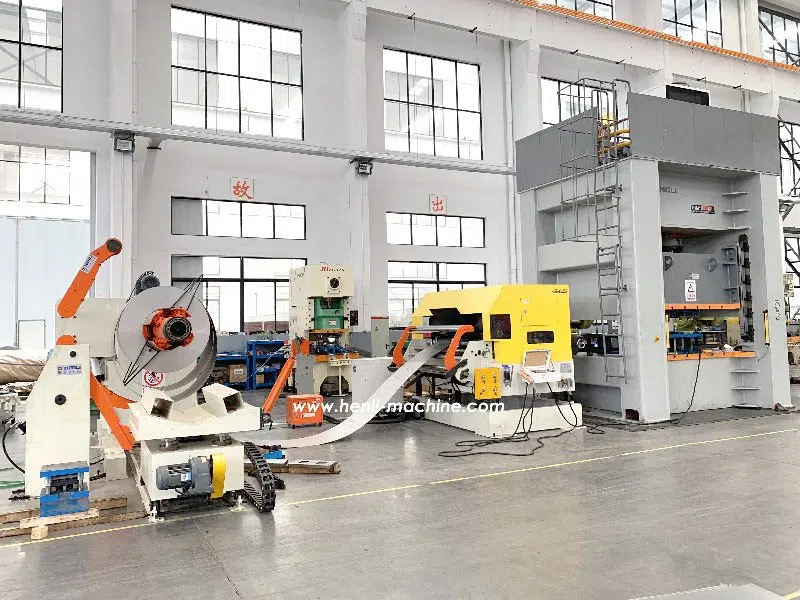

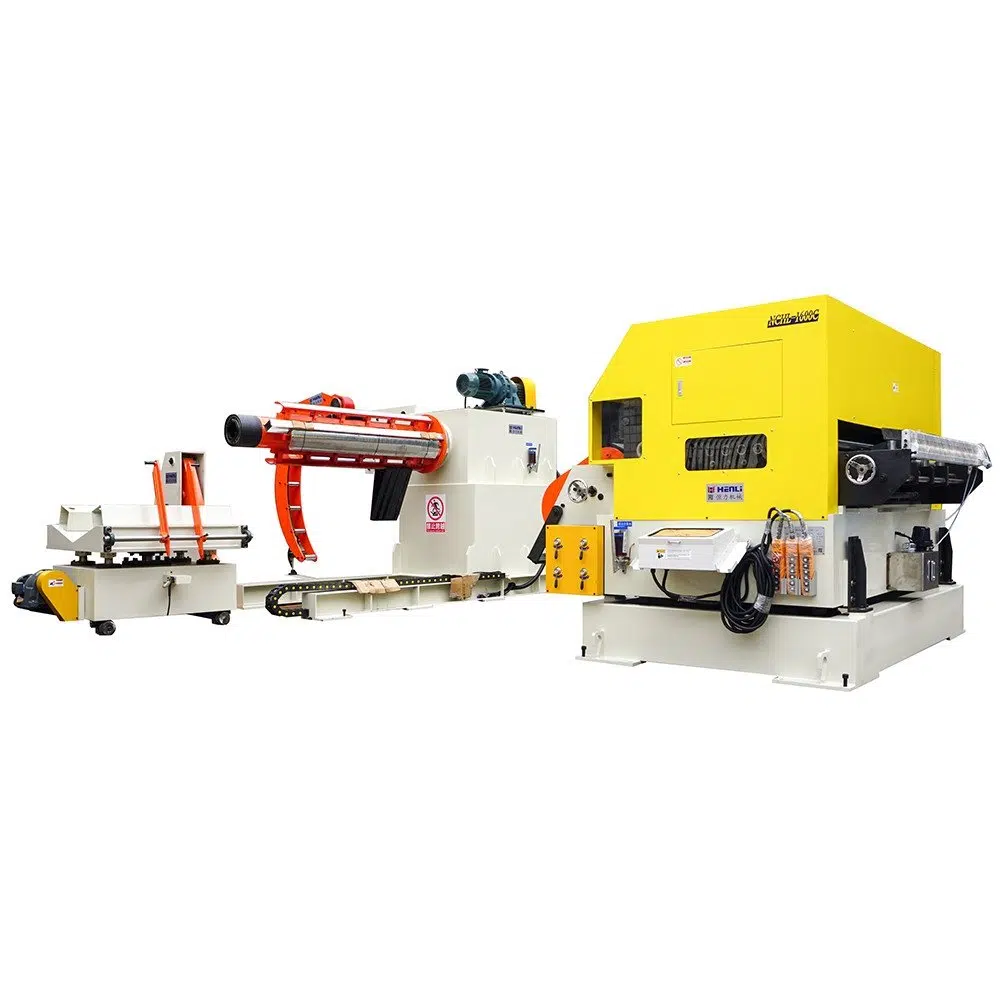

Una línea compacta para llevar bobina de espesor medio hasta la prensa con desbobinado hidráulico, enderezado y avance servo. El modelo se define cruzando ancho, espesor, material, bobina y datos de la prensa.
No elija por un máximo aislado. Confirme la combinación ancho × espesor, la resistencia, la bobina y la interfaz con la prensa.
01 · Antes del modelo
NCHL-C está planteado para bobina de espesor medio y reúne tres operaciones antes de la prensa. Puede evaluarse para acero laminado en frío o caliente, decapado, galvanizado, inoxidable, cobre y aluminio, siempre validando el grado y la condición real.
La tabla define anchos por modelo y un rango de espesor para la serie, pero no publica una matriz ancho × espesor. Comparta la combinación real para validar capacidad.
El tipo de metal por sí solo no cierra la selección. Informe grado, límite elástico y acabado cuando estén disponibles.
Peso, ID, OD, método de carga, paso, SPM, altura de línea y acceso de mantenimiento definen el modelo y la disposición.
02 · Recorrido de la tira
La arquitectura compacta reduce transferencias entre equipos. Aun así, su capacidad depende de cómo recibe la bobina, corrige la tira y entrega cada paso al troquel.
La expansión hidráulica y el bloqueo por cuña sujetan la bobina; el brazo presor y el control fotoeléctrico ayudan a entregar material al lazo.
Tres rodillos superiores y cuatro inferiores corrigen la curvatura. La liberación excéntrica y el apoyo neumático facilitan la entrada de la tira.
El servo entrega el paso programado y la altura puede ajustarse ±100 mm para relacionar la línea con el punto de alimentación.
03 · Preselección técnica
Empiece por el ancho y luego revise bobina, ID, potencia, dimensiones y peso. Los valores separados por “/” necesitan confirmar la condición aplicable.
| Modelo | Ancho | Peso máx. bobina | ID bobina | Servo | Motor desbob. | Dimensiones | Peso máquina |
|---|---|---|---|---|---|---|---|
| NCHL-300C | 50–300 mm | 5.000 kg | 450–530 mm | 2,9 kW | 3 kW | 4,70×2,50×2,50 m | 4.800 kg |
| NCHL-400C | 50–400 mm | 5.000 kg | 450–530 mm | 2,9 kW | 3 kW | 4,70×2,50×2,50 m | 4.800 kg |
| NCHL-500C | 50–500 mm | 5.000 / 6.000 kg | 450–530 mm | 4,4 kW | 3 kW | 4,70×2,60×2,50 m | 5.000 kg |
| NCHL-600C | 50–600 mm | 5.000 / 6.000 kg | 450–530 mm | 4,4 kW | 3 kW | 4,70×2,70×2,50 m | 5.200 kg |
| NCHL-700C | 80–700 mm | 5.000 / 6.000 kg | 450–530 mm | 5,5 / 7,5 kW | 4 kW | 4,70×2,90×2,50 m | 6.280 kg |
| NCHL-800C | 80–800 mm | 5.000 / 6.000 kg | 450–530 mm | 5,5 / 7,5 kW | 4 kW | 4,70×2,90×2,50 m | 6.280 kg |
| NCHL-1000C | 80–1.000 mm | 8.000 kg | 480–530 mm | 5,5 / 7,5 kW | 4 kW | 4,70×3,10×2,50 m | 8.320 kg |
| NCHL-1300C | 100–1.300 mm | 8.000 / 10.000 kg | 480–530 mm | 7,5 kW | 4 kW | 4,70×3,40×2,50 m | 8.970 kg |
| NCHL-1600C | 100–1.600 mm | 8.000 / 10.000 kg | 480–530 mm | 8 kW | 4 kW | 4,70×3,70×2,50 m | 9.500 kg |
04 · Opciones con propósito
Cada opción responde a una condición concreta: limpieza, repetición de ajustes, carga, estabilidad, extremos de tira o lubricación.
Para materiales o turnos que exigen acceso frecuente a los rodillos y ajustes repetibles entre órdenes.

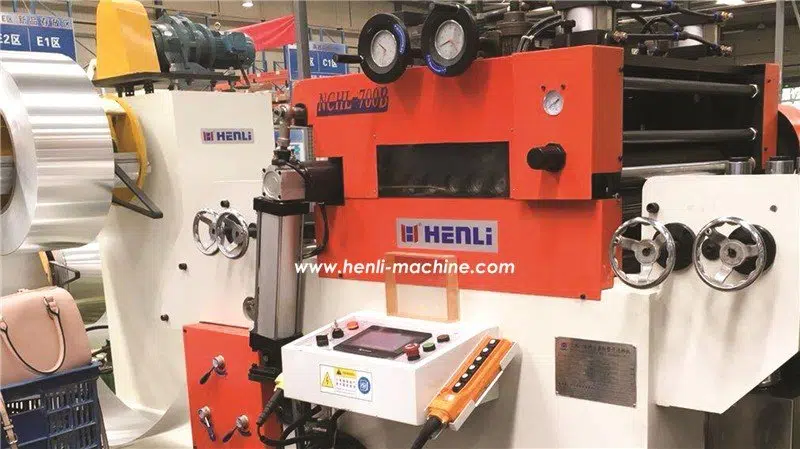

La sección superior puede abrirse para facilitar la limpieza de rodillos y el retiro de aceite, óxido o residuos superficiales.

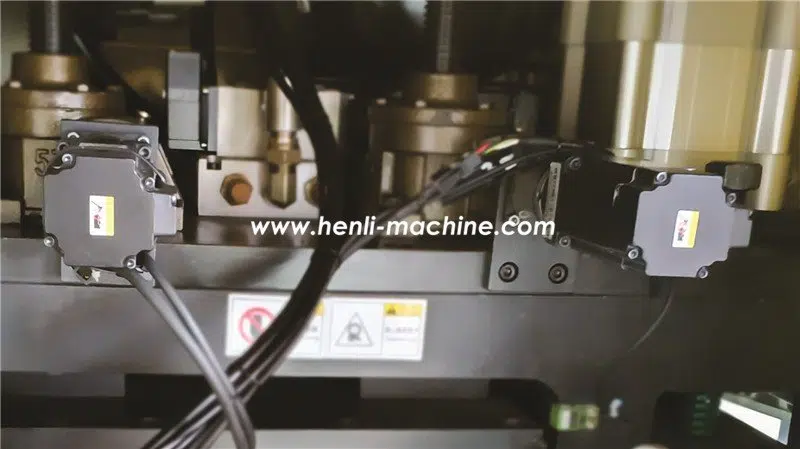

El accionamiento por motorreductor o servo permite ajustar la corrección y guardar hasta 99 grupos de parámetros.
El peso, el ancho y la frecuencia de cambio determinan cómo presentar la bobina al mandril y sostenerla durante el desbobinado.

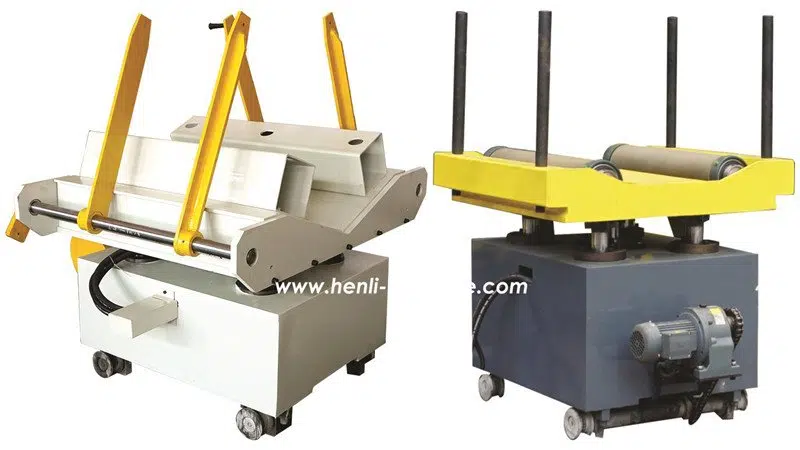

Ayuda a transportar, elevar y centrar la bobina. Conviene revisarlo especialmente cuando el peso supera 2 toneladas.

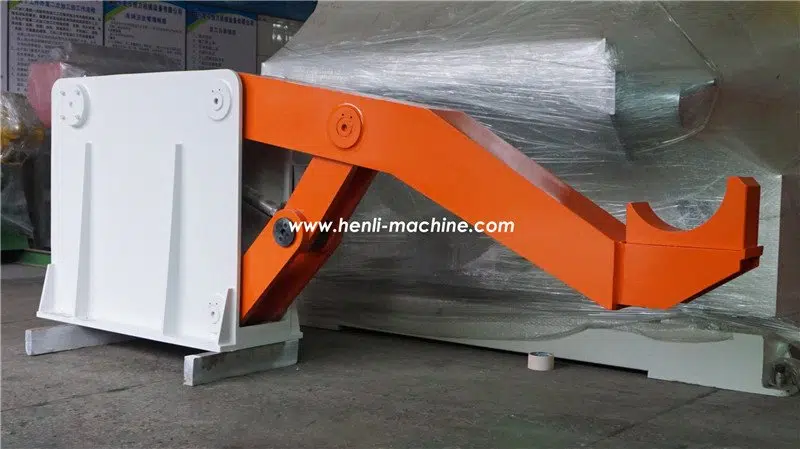

Un apoyo hidráulico sostiene el extremo del mandril después de la carga para mejorar la estabilidad con bobinas pesadas.
Dos módulos para resolver los extremos de tira y el requerimiento de aceite antes de que el material llegue a la prensa.

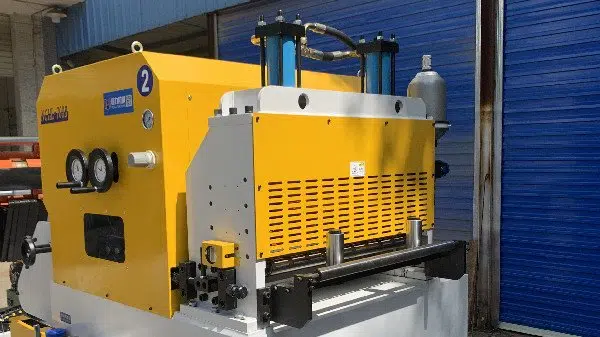

Permite retirar cabeza o cola deformadas antes de introducir la tira al cabezal y al troquel.

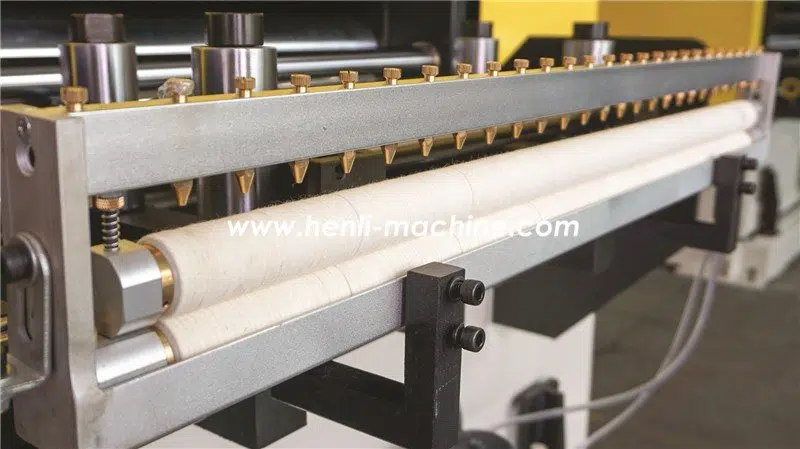

Aplica aceite en las superficies superior e inferior cuando el material, la fricción o el proceso de estampado lo requieren.
05 · Aplicaciones
La serie puede evaluarse en estas familias de piezas. La imagen de una línea similar no sustituye la validación de su material, pieza, troquel y ritmo.

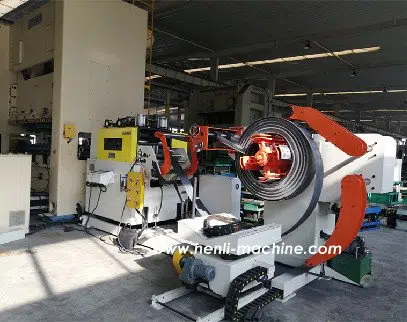

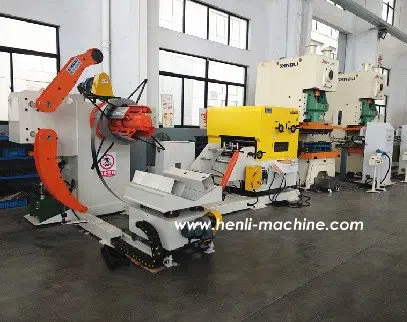

Una dirección de uso para carcasas y componentes metálicos alimentados desde bobina.

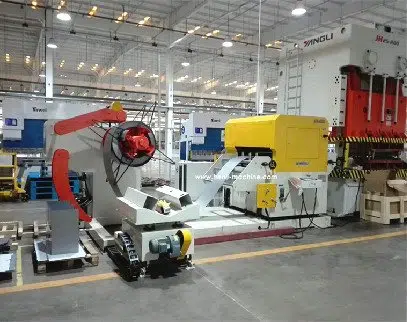

Aplicable a piezas de lámina estampada cuando la combinación real entra en la capacidad confirmada.
Una ruta para líneas de estampado donde también deben confirmarse grado, resistencia, paso y SPM.
06 · Integración y acceso

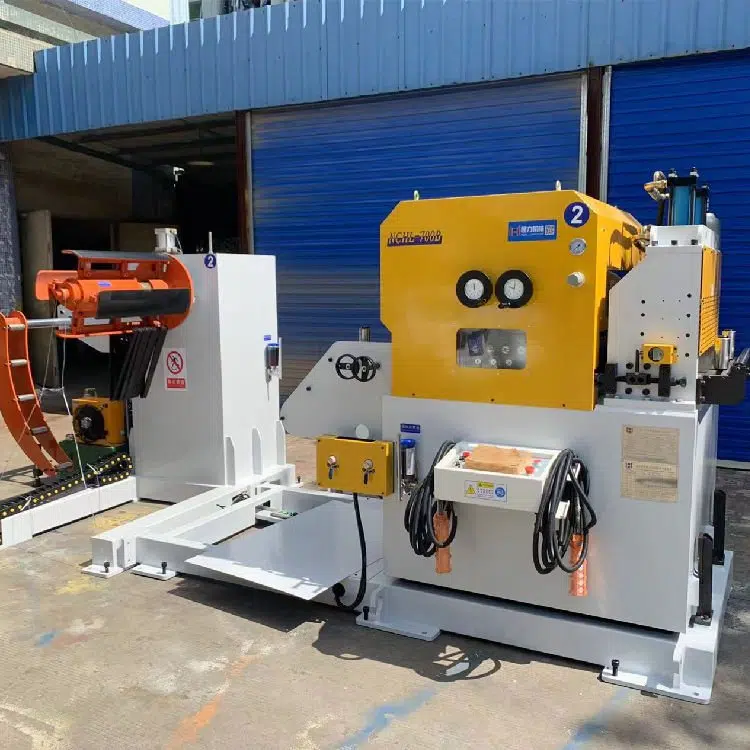

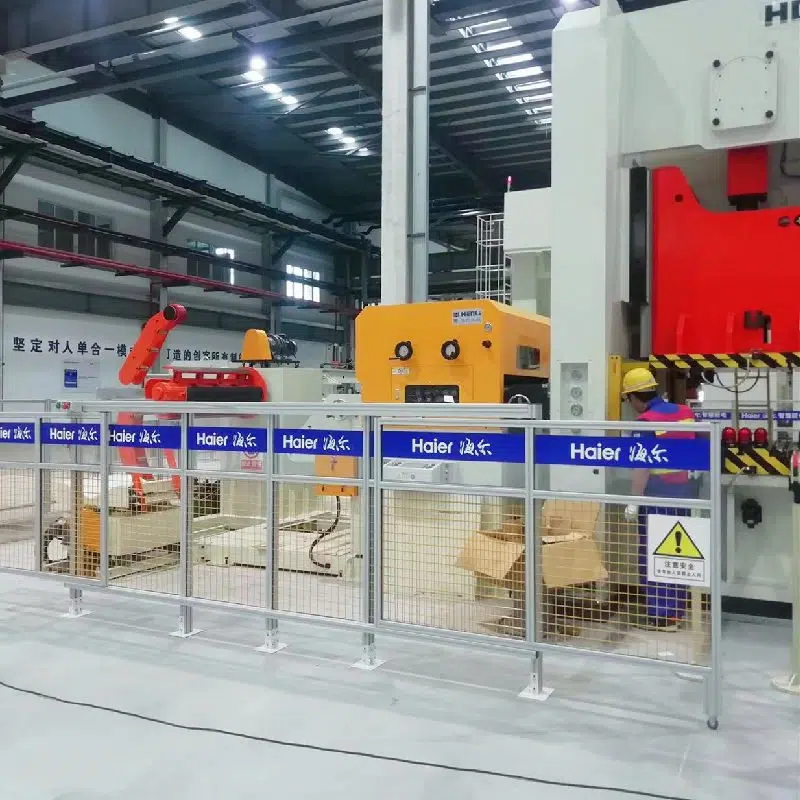

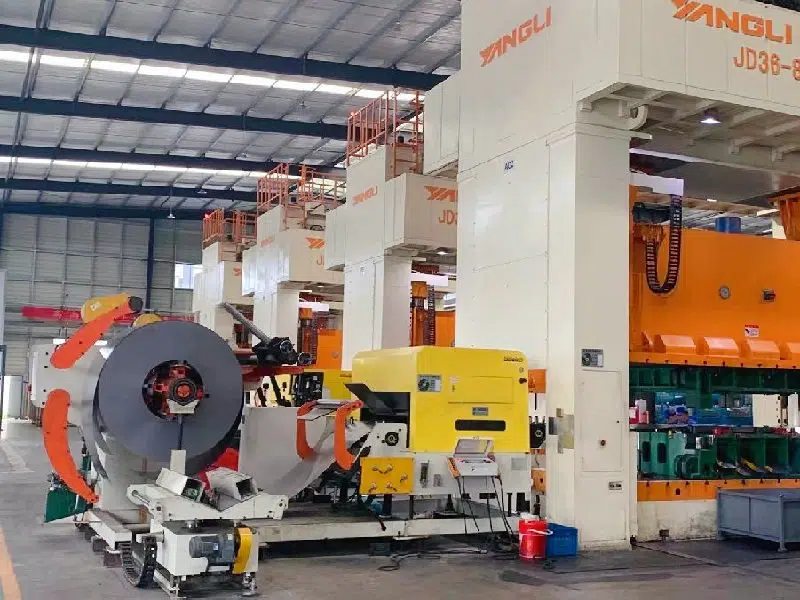

La selección termina cuando la máquina cabe, la bobina puede cargarse, el operador puede acceder y la prensa recibe el material a la altura, dirección y señal correctas.
Preguntas de compra
Una respuesta precisa evita elegir por un rango general que no representa la combinación real de trabajo.
Reúne desbobinado, enderezado y alimentación servo en una sola línea compacta antes de la prensa.
No se debe asumir. La tabla define el rango de espesor de la serie y los anchos por modelo, pero la combinación ancho × espesor debe confirmarse con material y resistencia reales.
La tabla conserva esas combinaciones, pero no define públicamente qué condición corresponde a cada valor. Indique su bobina y proceso para confirmar la configuración aplicable.
Cambian el modelo, la bobina, la potencia aplicable, las opciones, la altura, la interfaz con la prensa, el voltaje, el embalaje y el destino. Por eso se cotiza después de revisar los datos técnicos.
Cotización basada en su bobina
Con estos datos HENLI puede reducir candidatos, confirmar la combinación de capacidad y definir opciones, potencia y disposición.
