Laminaciones para motores · tira delgada · prensa rápida

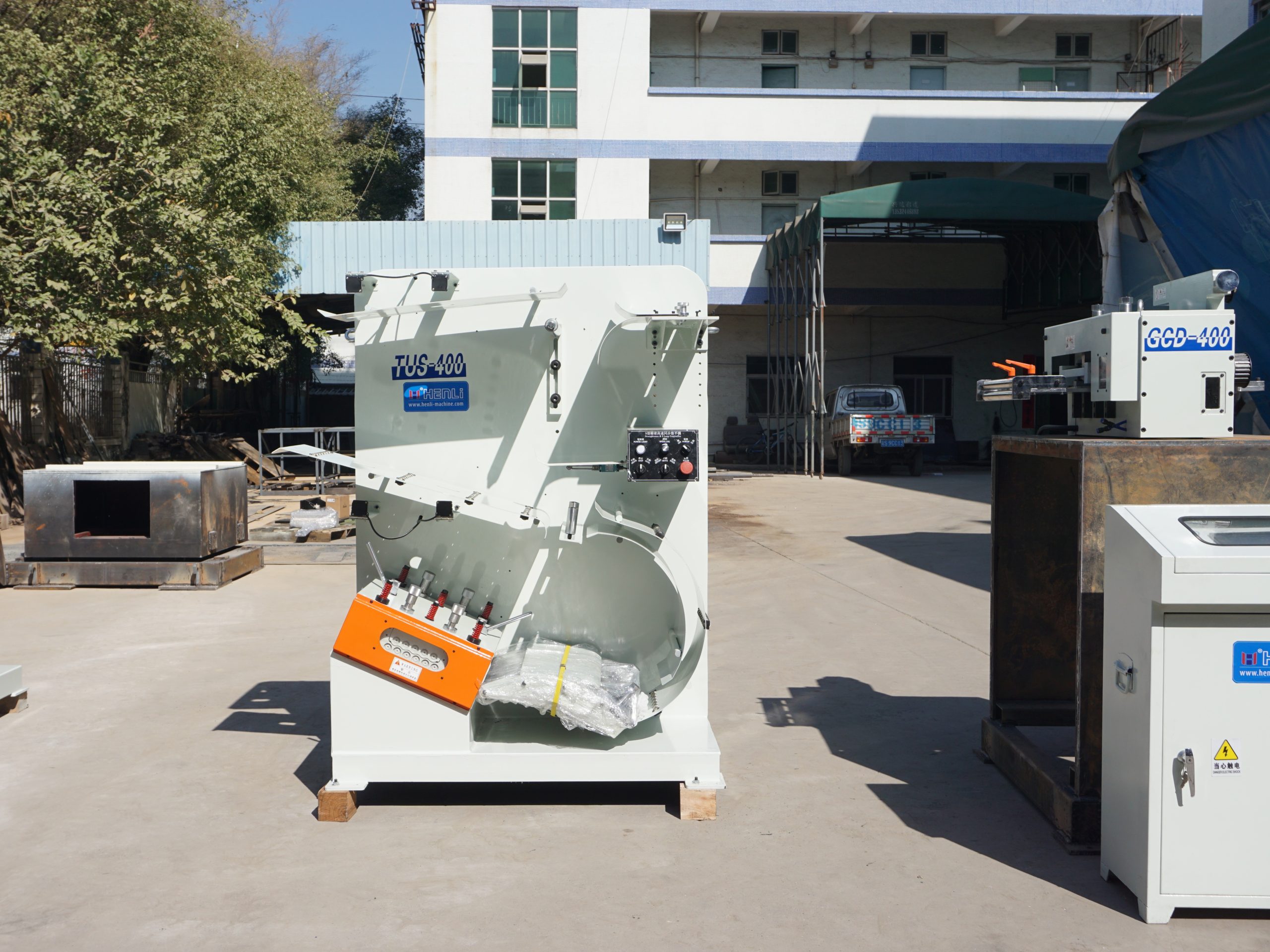

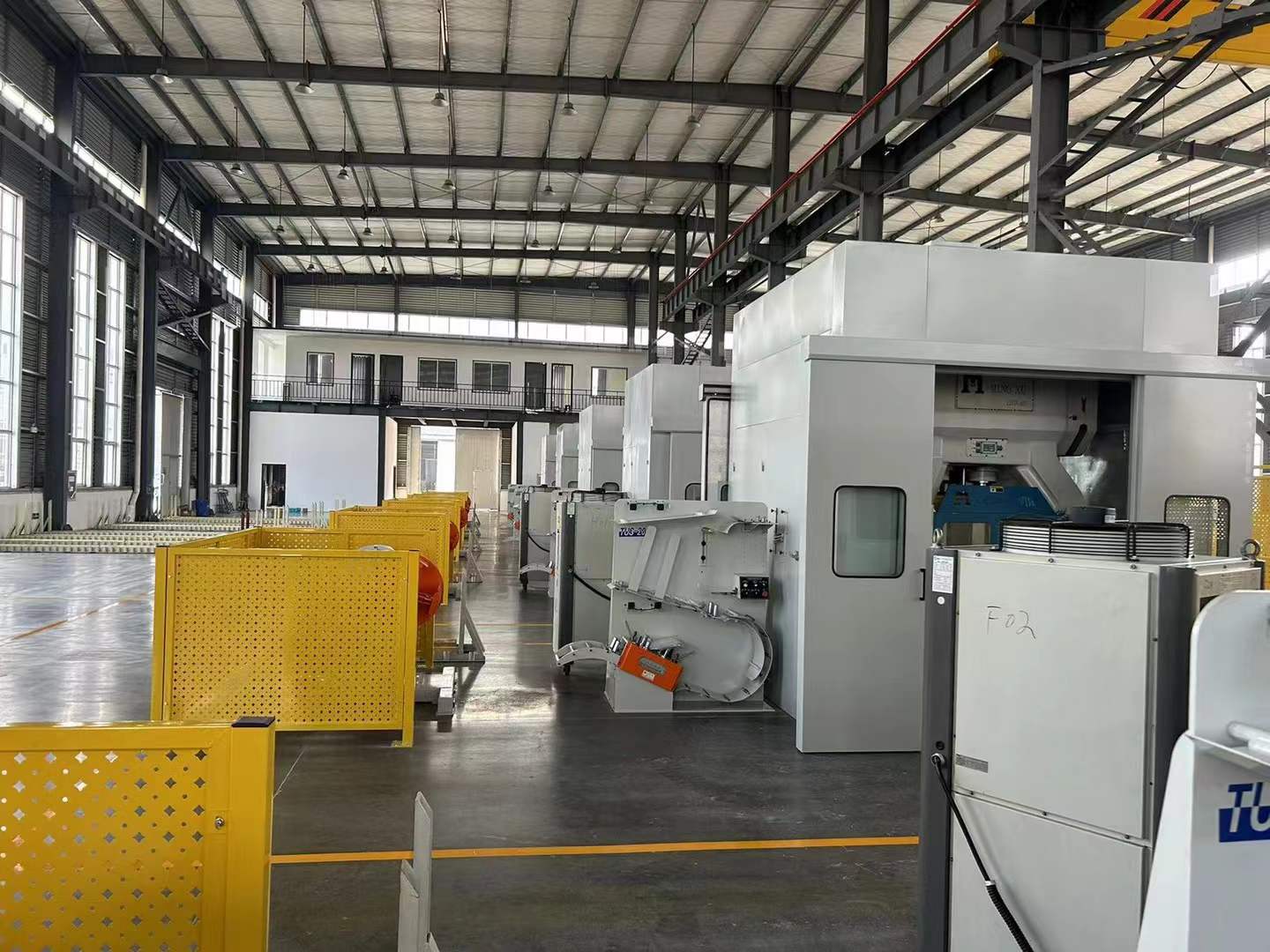

Niveladora tipo S de alta velocidad para tira de 0,1–1,0 mm
Nivele la tira y mantenga una reserva compacta en S para que el alimentador y la prensa reciban material sin tirones ni holgura inestable.
- Espesor
- 0,1–1,0 mm
- Ancho
- Hasta 400 mm
- Velocidad
- 60 m/min
- Rodillos
- 15 · Ø32 mm
Primera decisión
Elija tipo S cuando nivelación y reserva de material deban trabajar juntas
La TUS se justifica cuando una prensa rápida necesita tira fina, nivelada y disponible en un recorrido compacto. Si solo necesita enderezado convencional a baja velocidad, confirme una solución más simple.

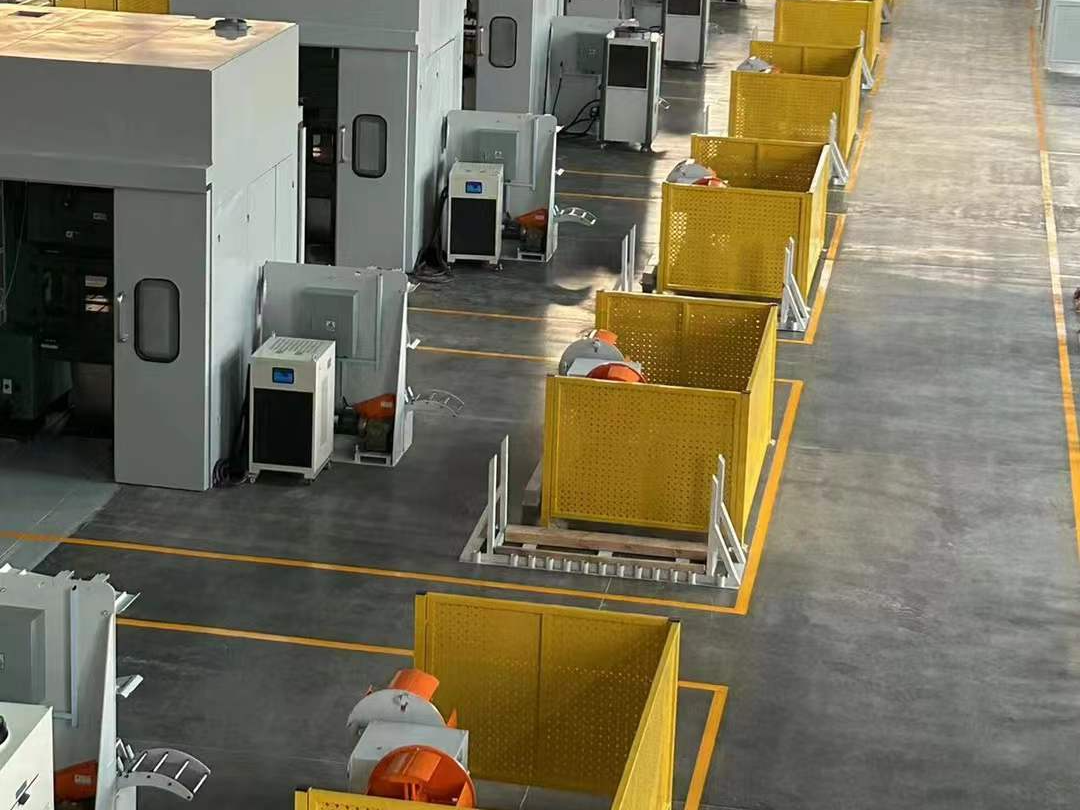

Laminaciones para estator y rotor, transformadores EI/UI y otras piezas finas
- La tira se encuentra dentro de 0,1–1,0 mm y hasta 400 mm.
- El alimentador necesita una reserva estable antes de cada ciclo de prensa.
- La distribución de planta no admite un lazo largo y abierto sobre el piso.
- La calidad de las laminaciones depende de un avance continuo y sin tirones.
Material fuera de rango o reserva con otra geometría
- Espesor, ancho, resistencia o velocidad superan los límites de la gama TUS estándar.
- El proceso requiere una reserva abierta y visible; envíe el plano de planta para comparar las geometrías tipo S y tipo U.
- Una niveladora estándar ya cubre la planitud y la velocidad necesarias.
- No existe espacio de servicio alrededor de la cámara, los rodillos o los sensores.

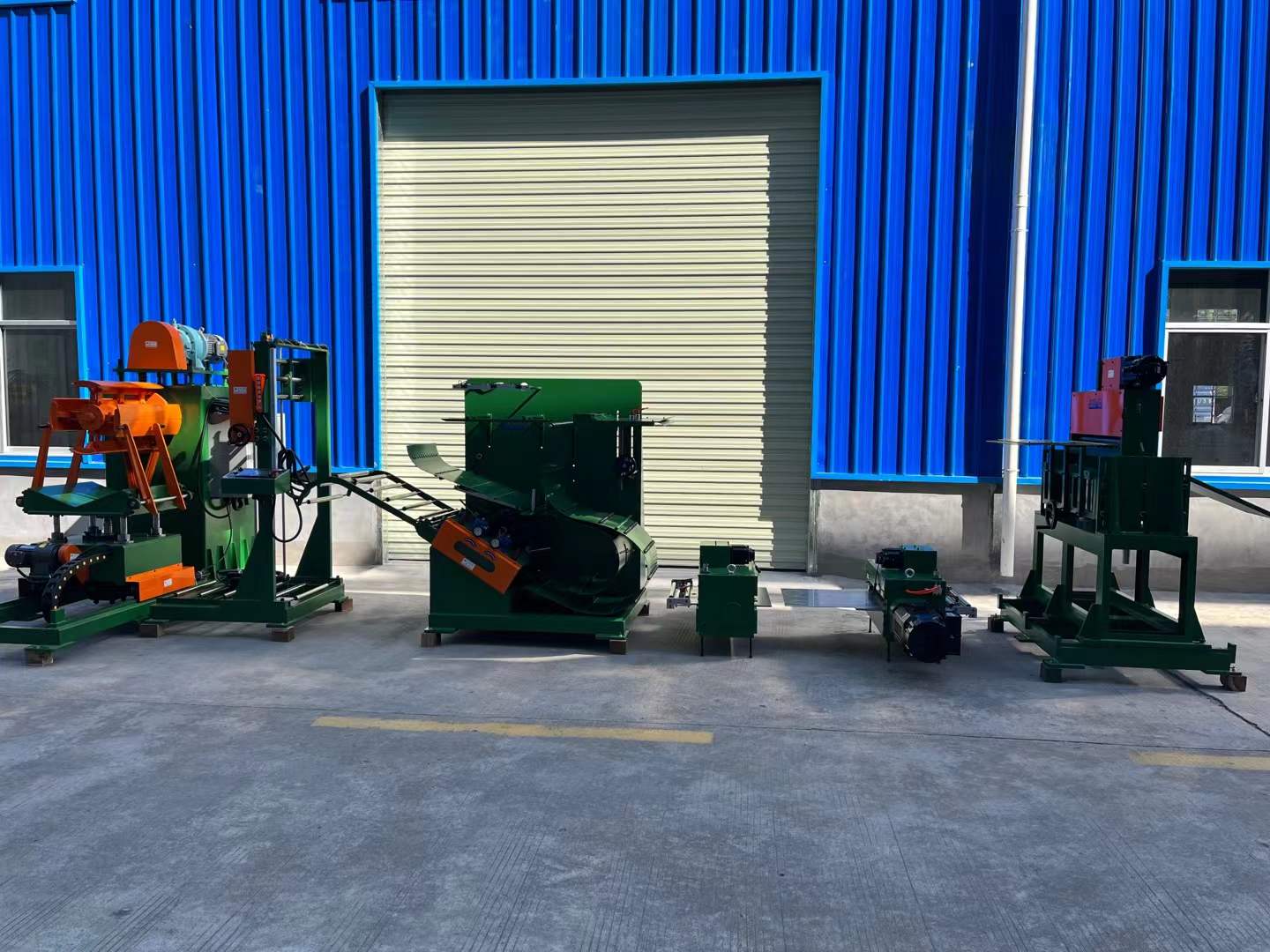

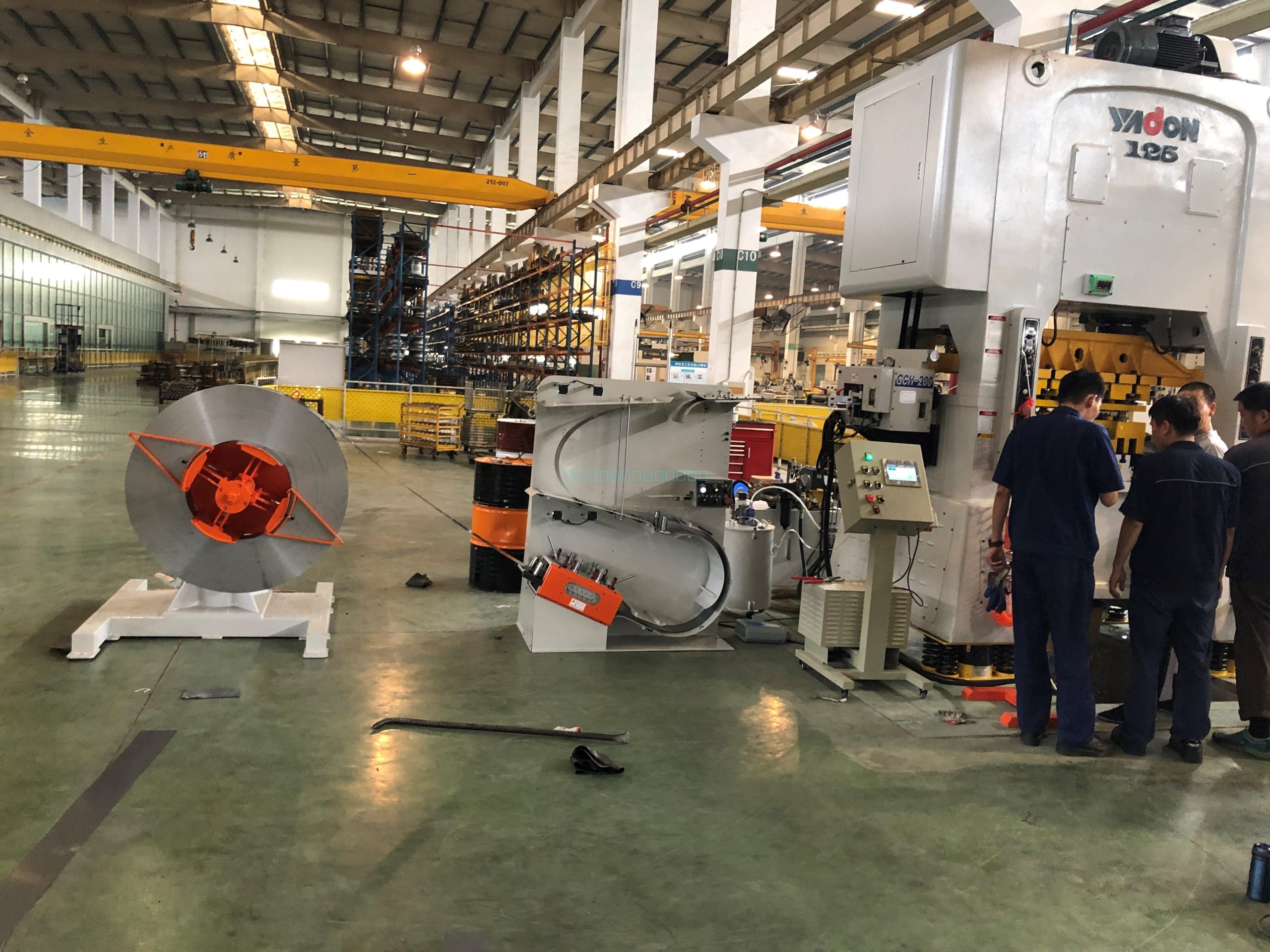

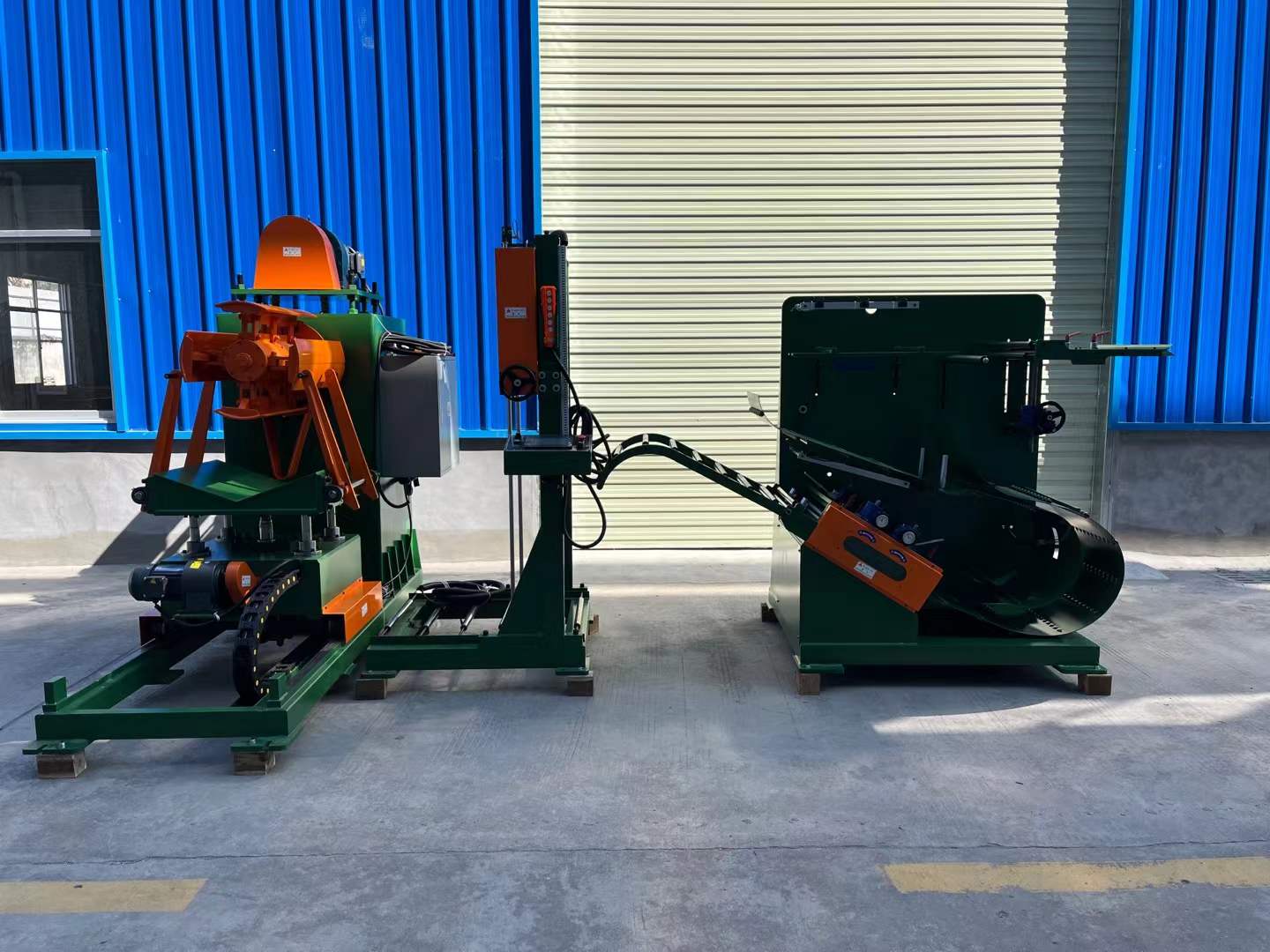

Recorrido de izquierda a derecha
Desbobine, nivele, acumule, alimente y estampe
Confirme la capacidad de cada equipo como una línea. La TUS no sustituye al alimentador: prepara y almacena la tira; el alimentador controla el paso hacia el troquel.
- 01Desbobinador
Entrega la bobina con tensión y velocidad compatibles.
- 02TUS tipo S
Endereza la tira y crea una reserva compacta.
- 03Alimentador
Define el paso y sincroniza cada avance.
- 04Prensa
Estampa la laminación u otra pieza en ciclos repetidos.

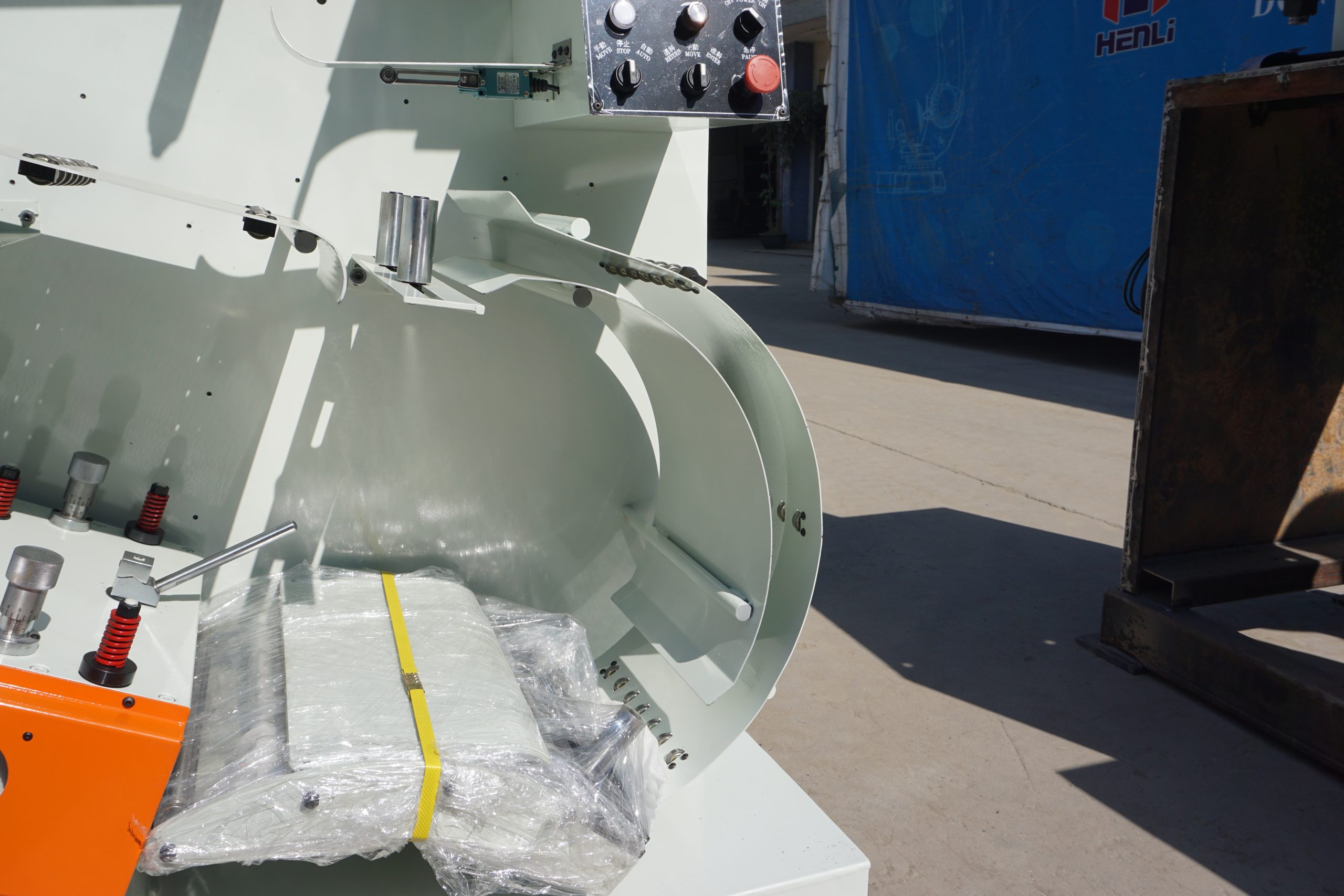

La tira no debe transmitir cada aceleración de la prensa hacia el desbobinador
La cámara mantiene material disponible mientras el alimentador avanza por ciclos. Así se reduce el riesgo de tracción brusca, reserva insuficiente o holgura incontrolada entre procesos.
- Defina el paso y los golpes por minuto (SPM) reales, no solo la velocidad máxima.
- Confirme la respuesta del desbobinador y del alimentador.
- Valide la posición de los sensores con el material real.

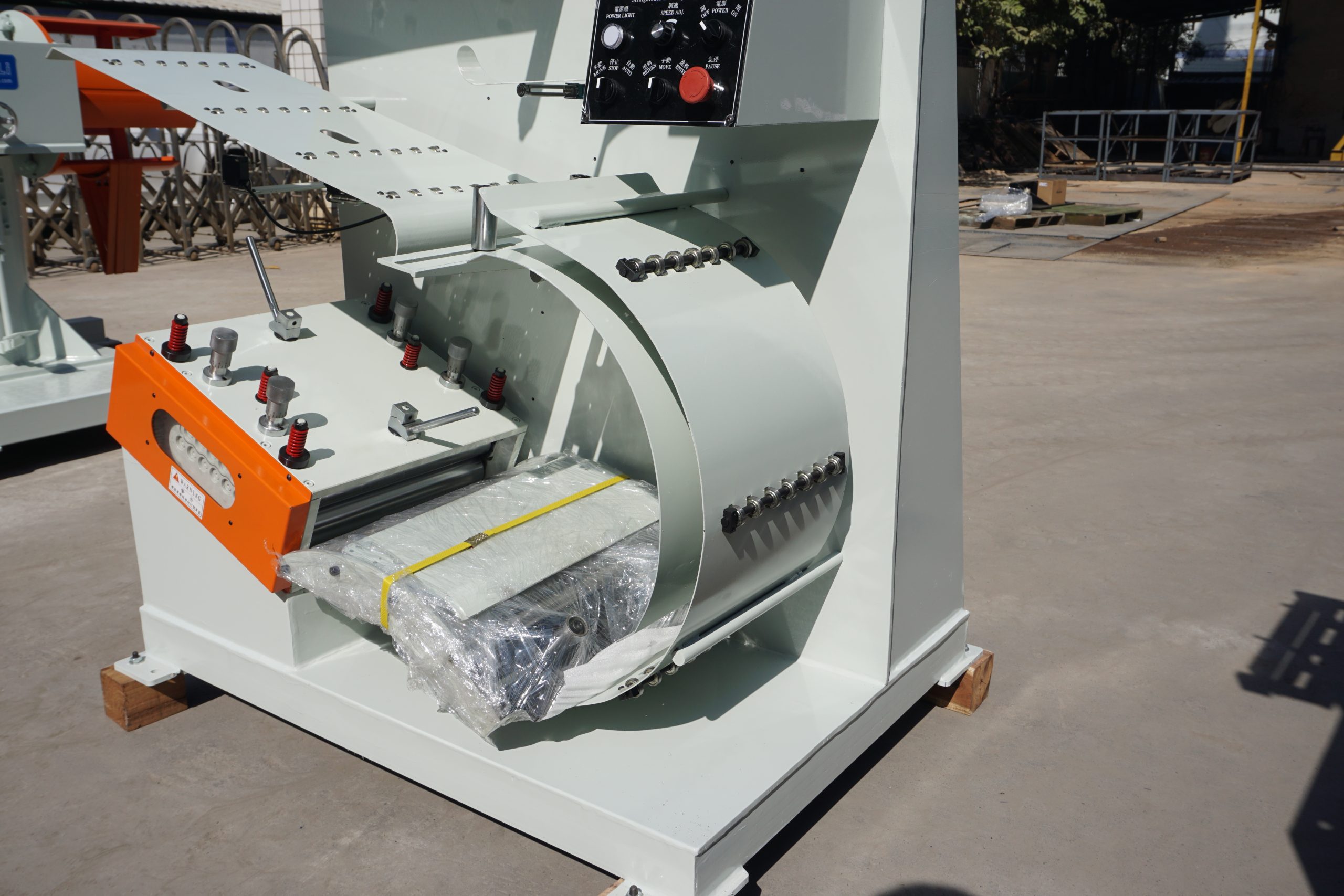

Nivelación y sincronización

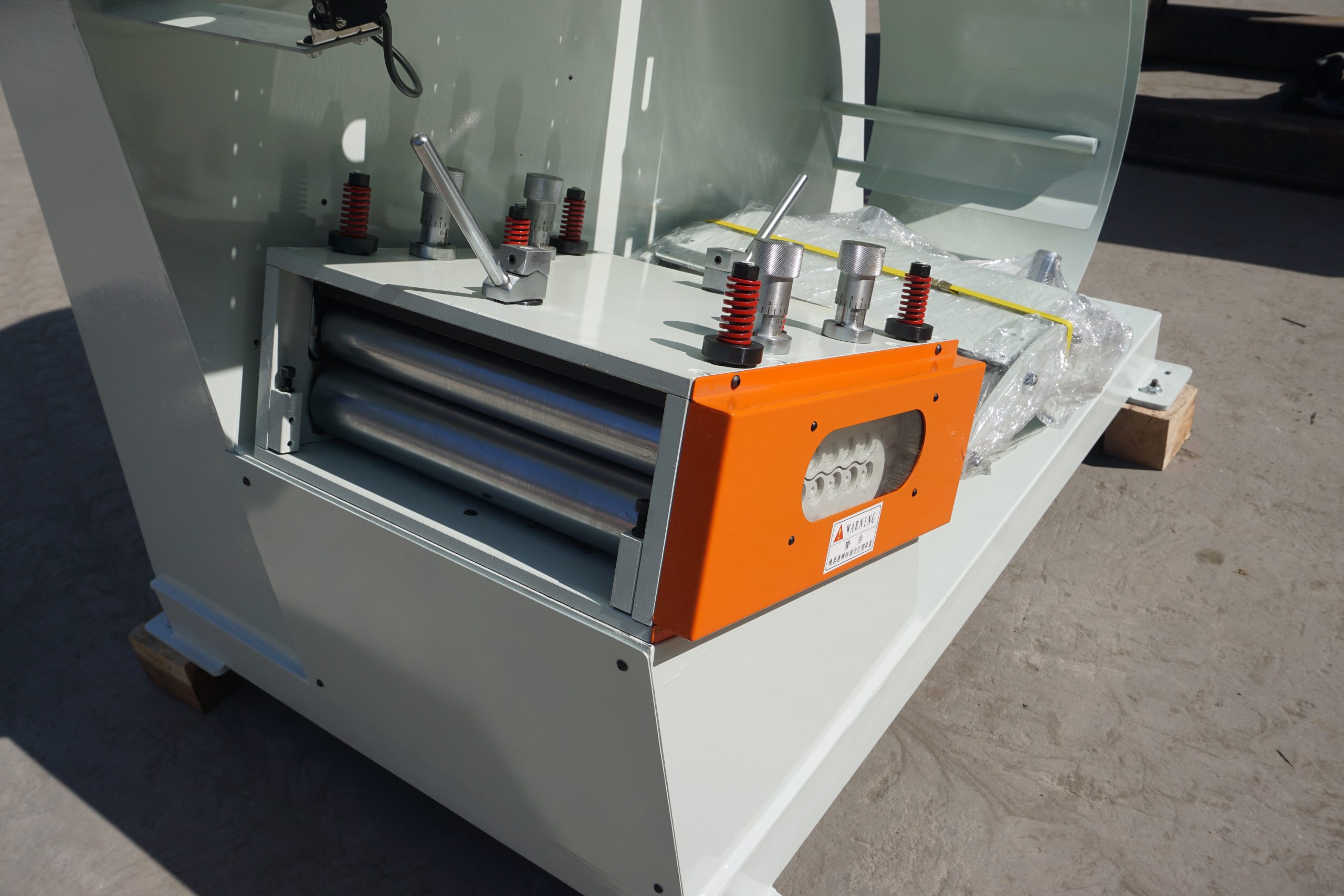

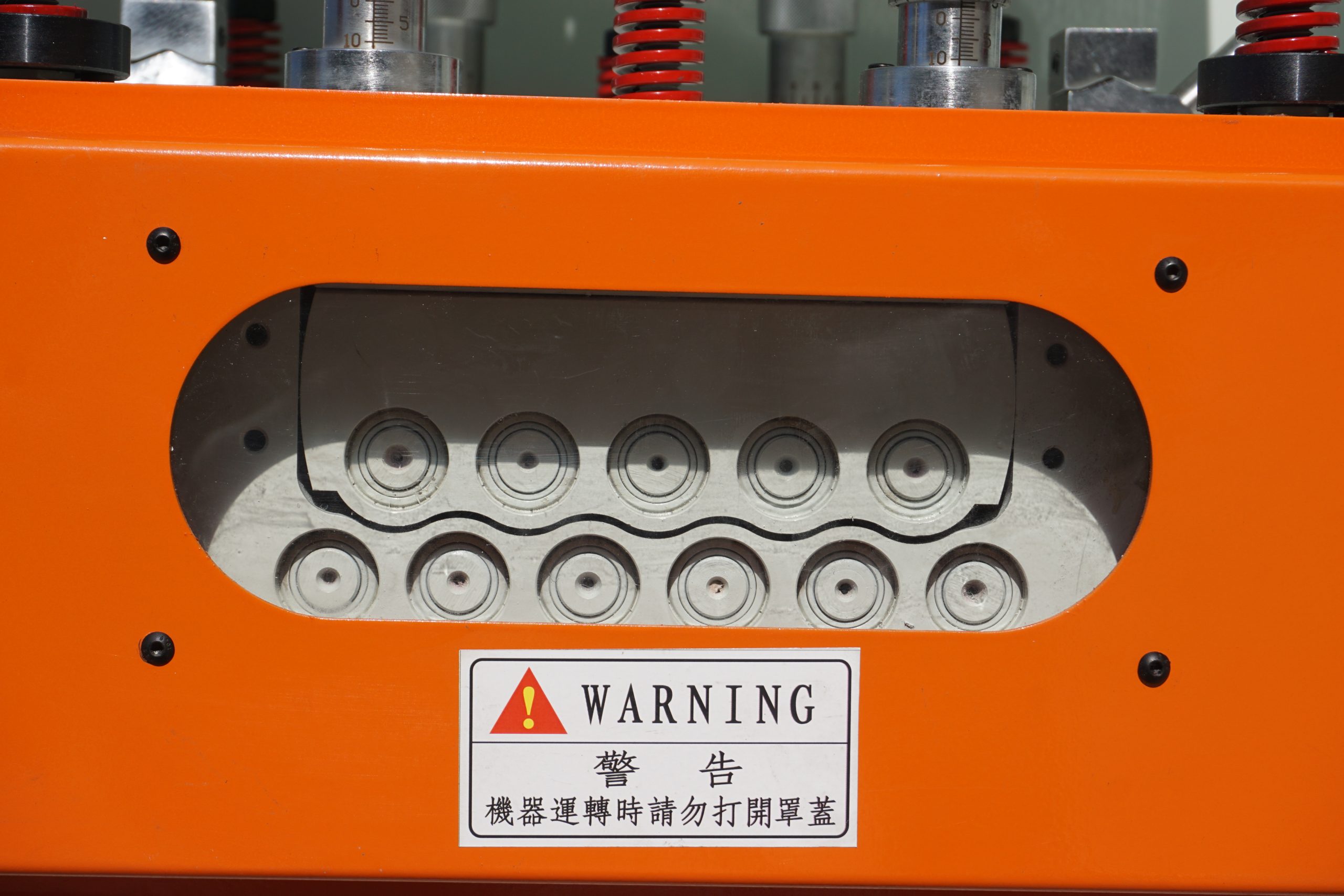

Quince rodillos nivelan; dos juegos de sensores estabilizan la reserva
Ajuste el banco con el material real y coordine la detección del lazo con el variador. El espesor nominal no sustituye la dureza, la memoria de bobina ni la respuesta dinámica de la línea.

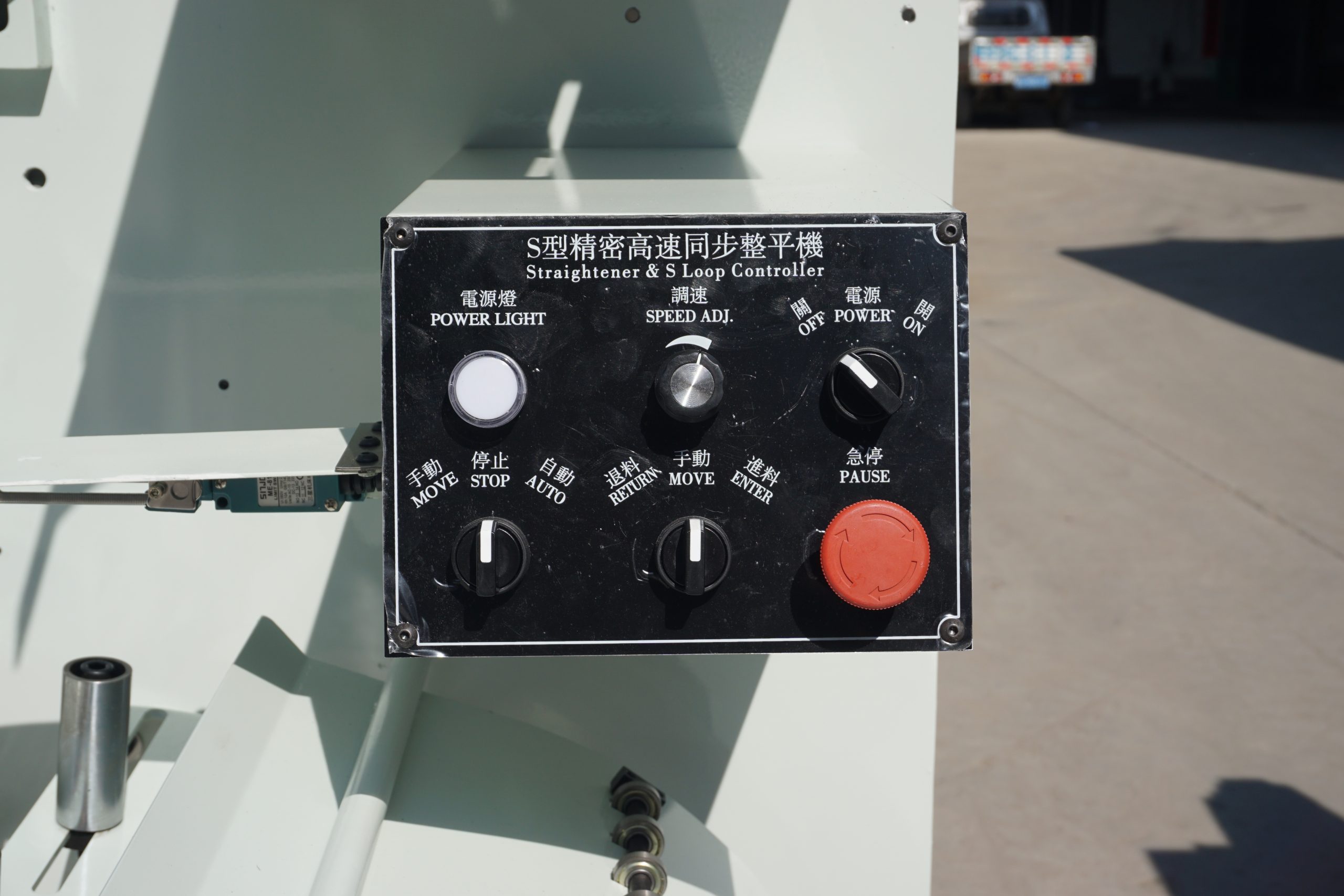

Cadena de control

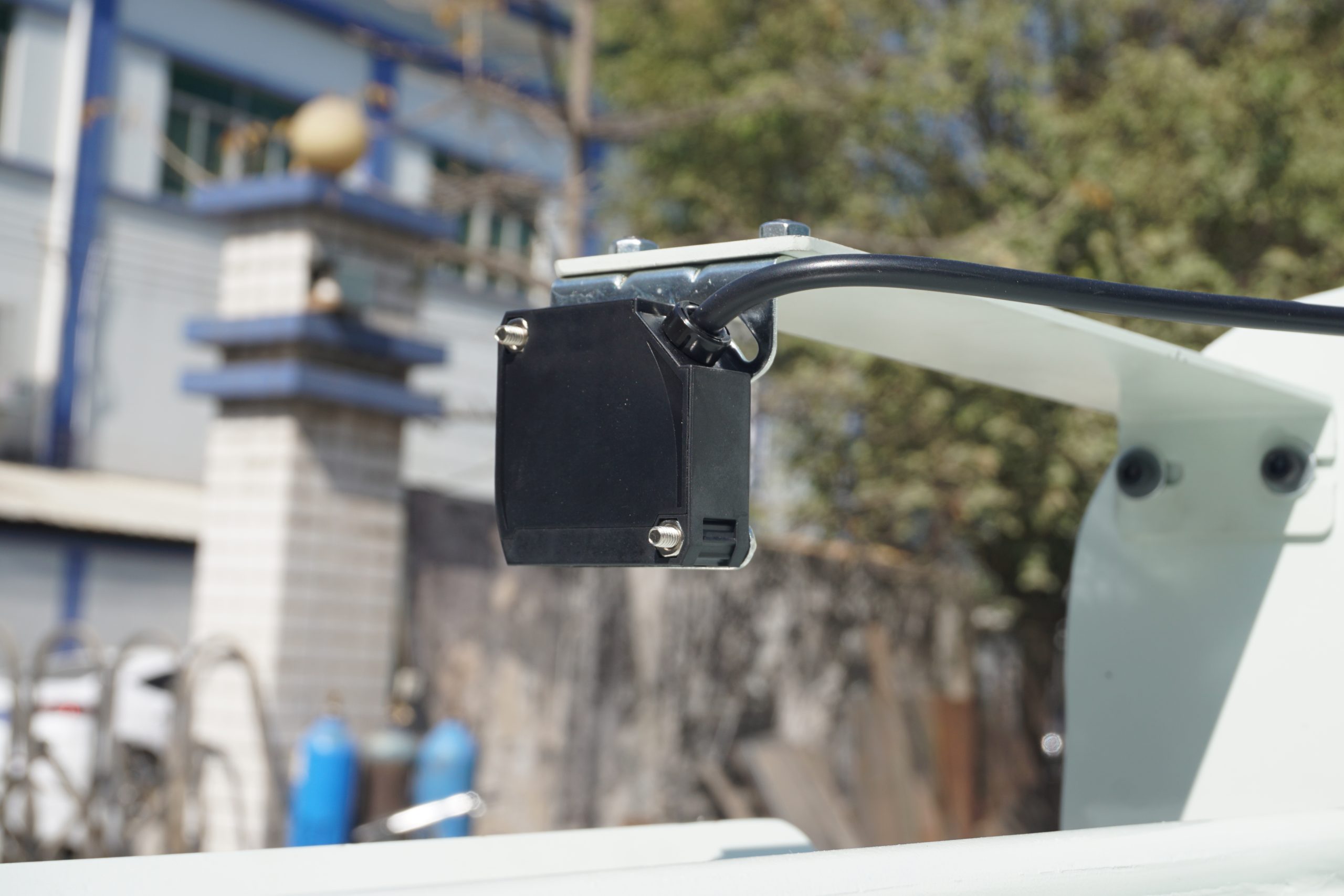

Detección fotoeléctrica → PC → variador de frecuencia
Cuando cambia la reserva de tira, los sensores informan al control y el variador ajusta la velocidad. Confirme separación, rango de detección y comportamiento con el acabado superficial de su material.
Gama estándar
Seleccione TUS-200, TUS-300 o TUS-400 por ancho; valide la línea completa
Los tres modelos comparten espesor, velocidad, rodillos y control. TUS-400 aumenta el ancho y utiliza un motor de 2 HP. La selección final depende también de material, SPM, paso y equipos conectados.
TUS-200
- Ancho
- Hasta 200 mm
- Espesor
- 0,1–1,0 mm
- Velocidad
- 60 m/min
- Motor
- 1 HP
TUS-300
- Ancho
- Hasta 300 mm
- Espesor
- 0,1–1,0 mm
- Velocidad
- 60 m/min
- Motor
- 1 HP
TUS-400
- Ancho
- Hasta 400 mm
- Espesor
- 0,1–1,0 mm
- Velocidad
- 60 m/min
- Motor
- 2 HP
| Dato | TUS-200 | TUS-300 | TUS-400 |
|---|---|---|---|
| Ancho de material | Hasta 200 mm | Hasta 300 mm | Hasta 400 mm |
| Espesor | 0,1–1,0 mm | 0,1–1,0 mm | 0,1–1,0 mm |
| Velocidad de alimentación | 60 m/min | 60 m/min | 60 m/min |
| Potencia del motor | 1 HP | 1 HP | 2 HP |

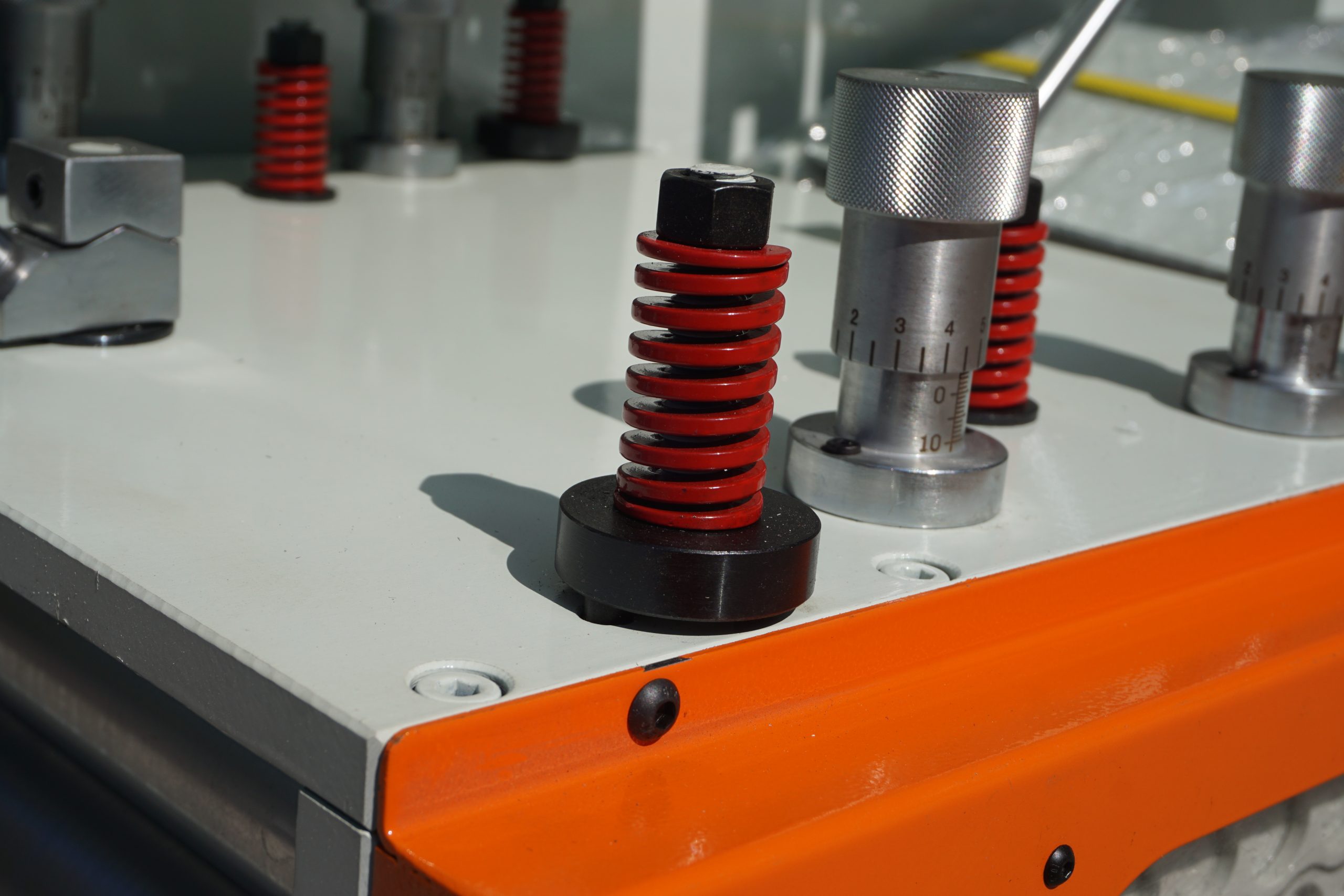

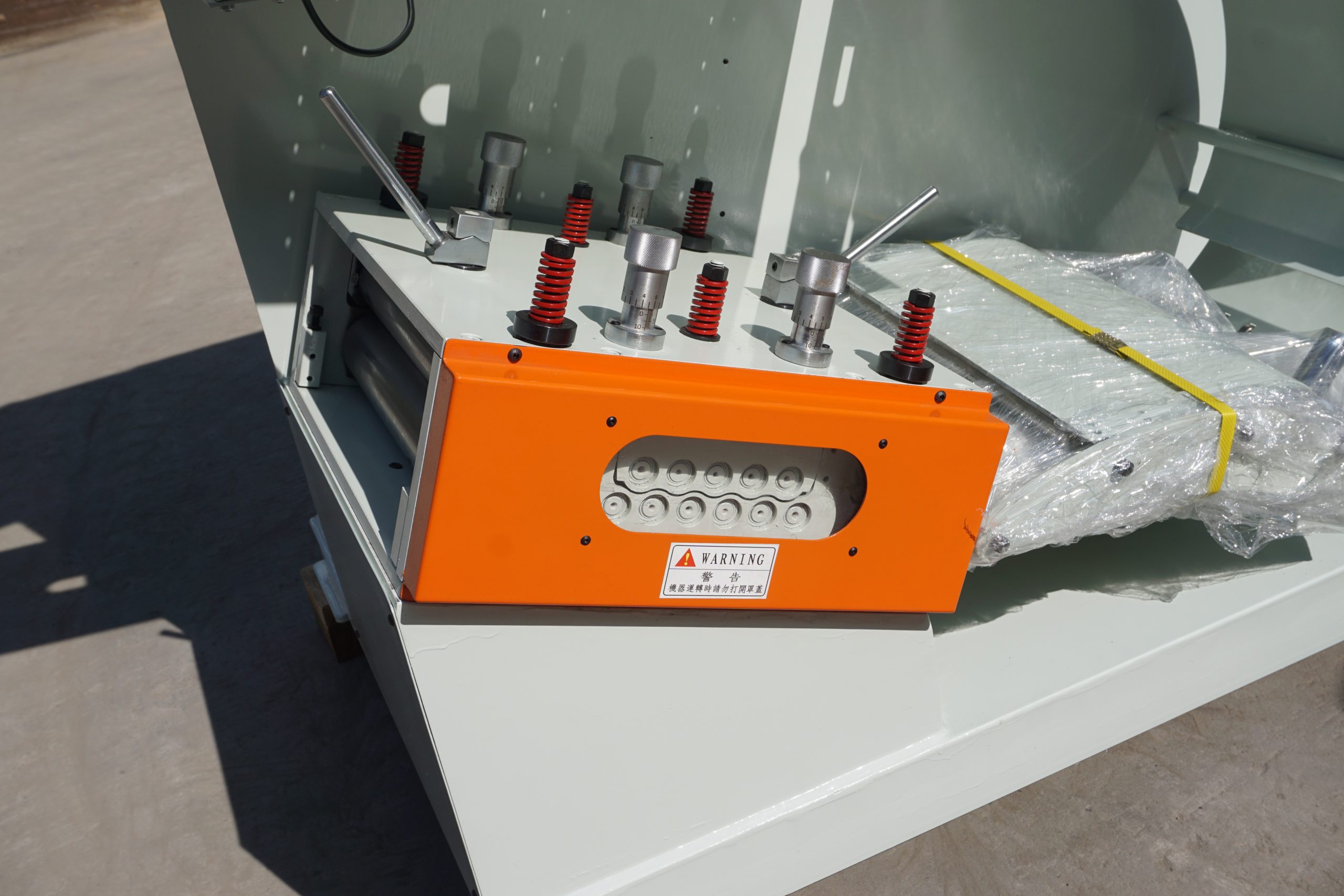

| Método de ajuste | 4 puntos, ajuste vertical | 4 puntos, ajuste vertical | 4 puntos, ajuste vertical |
| Rodillos de arrastre | 2, presión ajustable | 2, presión ajustable | 2, presión ajustable |
| Rodillos de nivelación | Ø32 mm · 7 superiores / 8 inferiores | Ø32 mm · 7 superiores / 8 inferiores | Ø32 mm · 7 superiores / 8 inferiores |
| Control de velocidad | Fotoeléctrico → PC → variador | Fotoeléctrico → PC → variador | Fotoeléctrico → PC → variador |
| Control del lazo | 2 juegos de sensores fotoeléctricos | 2 juegos de sensores fotoeléctricos | 2 juegos de sensores fotoeléctricos |
La velocidad máxima debe validarse con los datos reales de la línea. Envíe material, bobina, alimentador, paso y SPM para confirmar el rendimiento esperado.
Antes de fabricar

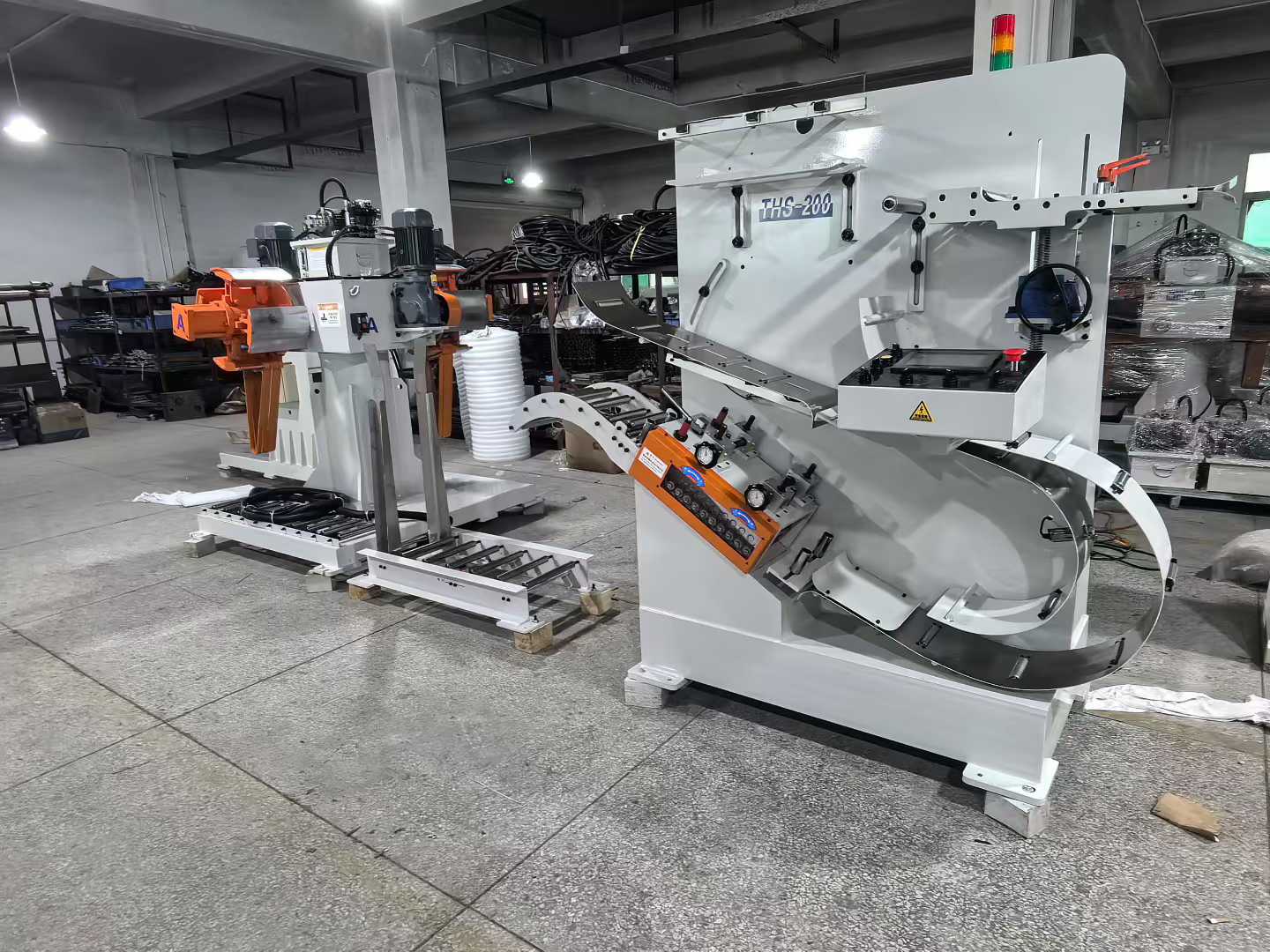

Defina equipos, flujo, accesos y controles en un solo plano
La misma TUS puede requerir una integración distinta según el desbobinador, el alimentador, la prensa, el sentido de avance y el espacio de mantenimiento. Envíe un croquis con dimensiones reales.

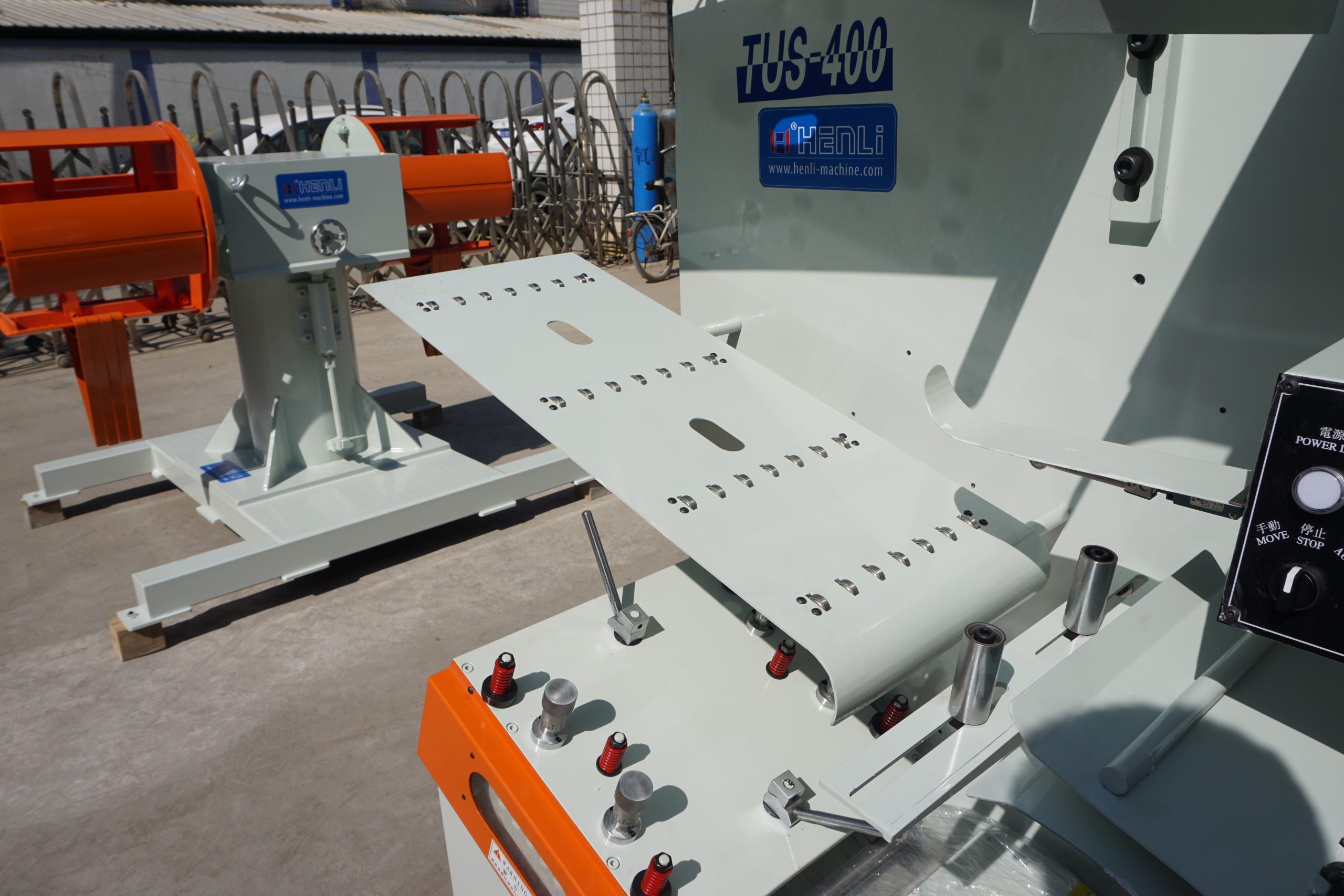

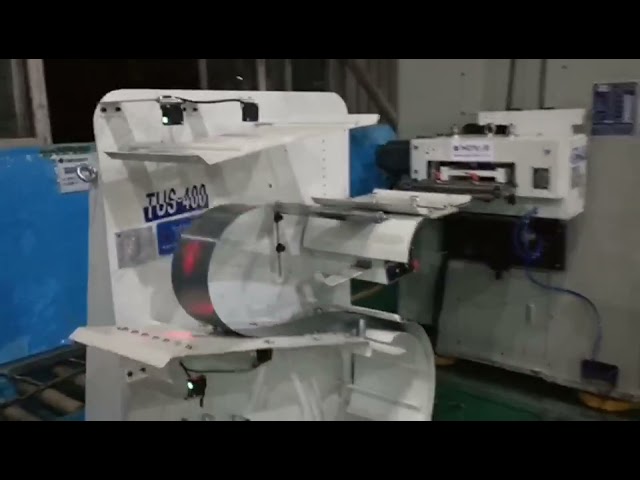

TUS-400 en operación
Observe el recorrido en S antes de definir la conexión con el alimentador
Compare la altura de la tira, el radio del recorrido, la posición de los sensores y la entrega al alimentador con la distribución de su propia línea.
Abrir video en YouTube
Cotización con datos de línea
Envíe material, bobina, alimentador, prensa y plano de planta

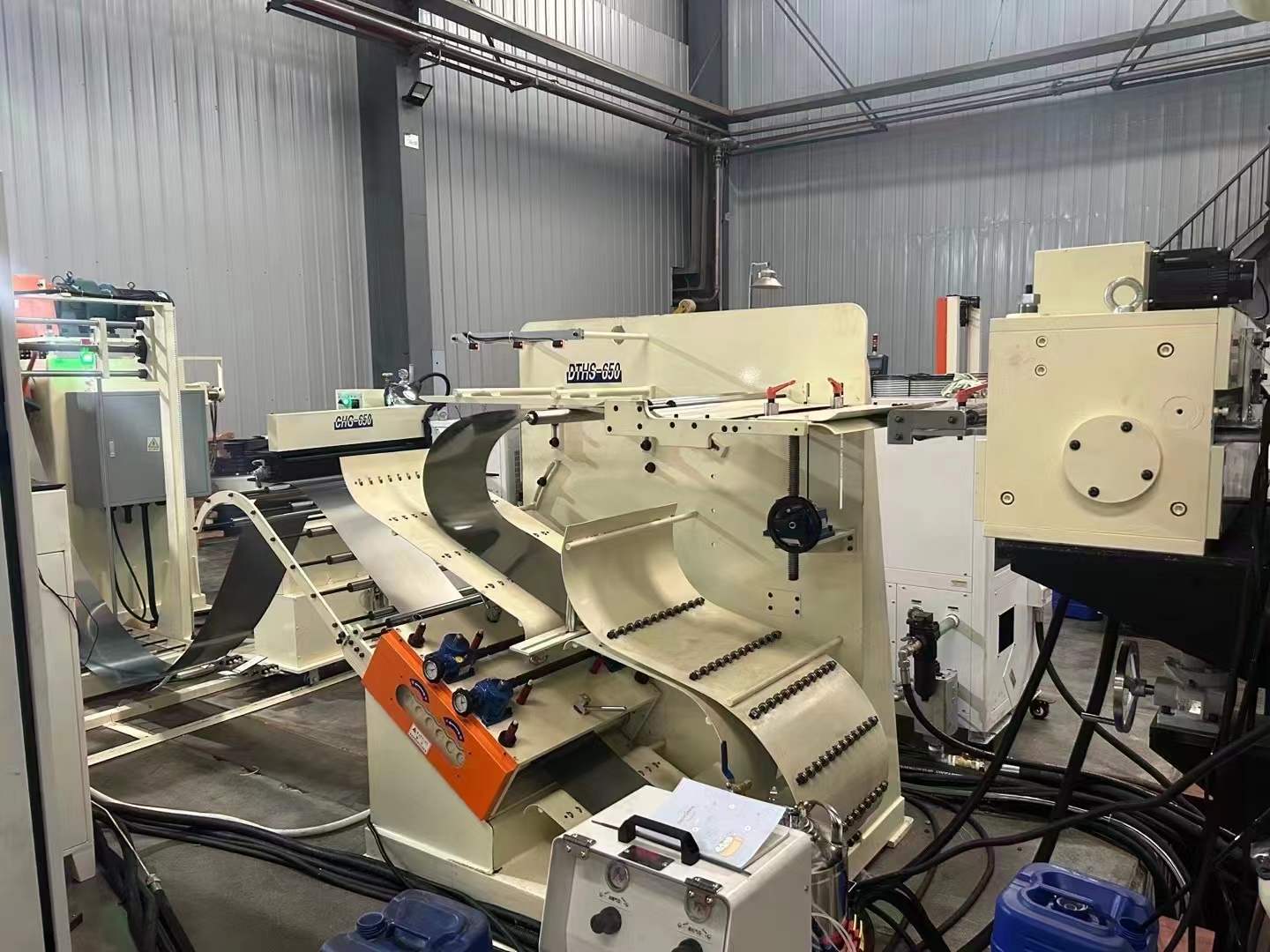

Para recomendar TUS-200, TUS-300, TUS-400 o una configuración de proyecto, necesitamos revisar el sistema completo.
- Material: grado, resistencia, acabado, espesor y ancho.
- Bobina: peso, diámetro interior y diámetro exterior.
- Pieza: laminación para estator o rotor, laminación EI/UI para transformador u otra geometría estampada.
- Producción: paso, golpes por minuto (SPM), velocidad objetivo y alimentador.
- Planta: prensa, sentido de flujo, espacio, voltaje y destino.
Rango nominal: 0,1–1,0 mm · hasta 400 mm · 60 m/min.
Selección y cotización
Solicitar selección y cotización TUS
El correo electrónico es el único campo obligatorio. Añada los datos disponibles para recibir una recomendación técnica.
Preguntas de selección
Confirme el proceso antes de fijar el modelo
Si su material o velocidad quedan cerca del límite, envíe una muestra, una foto de la tira y el plano de la línea.
¿Cuándo conviene una niveladora tipo S?
Elija una tipo S cuando una línea de tira delgada y alta velocidad necesite nivelación y una reserva compacta de material antes del alimentador. La gama TUS estándar cubre 0,1–1,0 mm de espesor, hasta 400 mm de ancho y 60 m/min; confirme también el material, el paso, la prensa y la distribución de la línea.
¿Qué modelo TUS debo elegir?
Use el ancho real para la primera selección: TUS-200 hasta 200 mm, TUS-300 hasta 300 mm y TUS-400 hasta 400 mm. Después confirme espesor, resistencia, velocidad, alimentador, SPM de prensa y margen de guiado.
¿La tipo S sustituye al alimentador?
No. La TUS endereza y mantiene una reserva de tira en S. El alimentador posterior controla el paso y presenta el material a la prensa. Seleccione ambos equipos como un sistema sincronizado.
¿La velocidad nominal está garantizada para cualquier material?
No debe asumirse sin revisar la aplicación. 60 m/min es la velocidad nominal de la gama; el resultado real depende del material, ancho, espesor, bobina, alimentador, paso, SPM, control y estabilidad de toda la línea.
¿Qué datos necesita HENLI para cotizar?
Envíe material y resistencia, espesor y ancho, peso y diámetros interior/exterior (ID/OD) de bobina, pieza estampada, paso, golpes por minuto (SPM), prensa, alimentador, velocidad objetivo, dirección de flujo, plano de planta, voltaje y destino.
