Salida de línea · recuperación y rebobinado

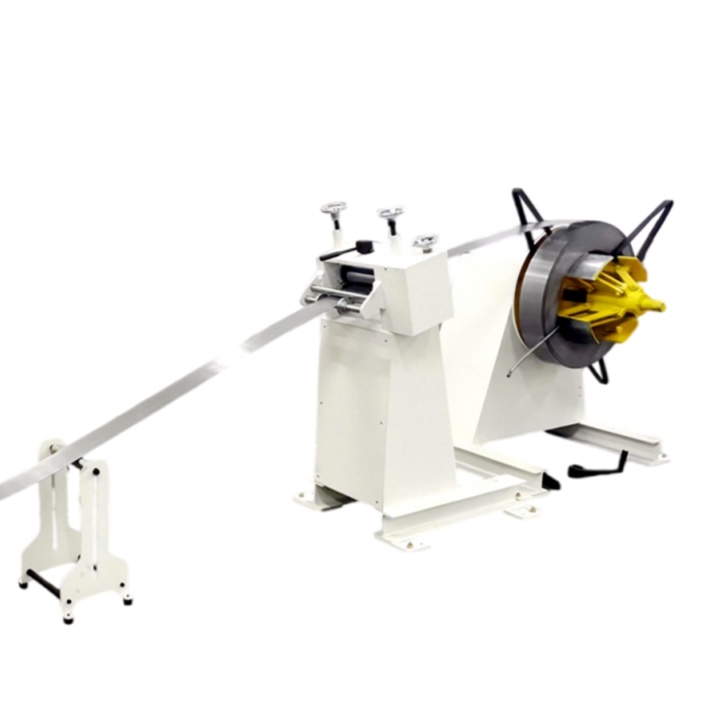

Rebobinador MT para recuperar tira metálica o formar bobina terminada
La serie MT recoge tira continua después de estampado, corte o nivelación. Para producto terminado, se combina con una unidad de tensión que mantiene la bobina compacta y mejora la alineación de los bordes.
Primero defina qué ocurre con la tira después de la línea: recuperación para reciclaje o bobina terminada con calidad de empaque.
- Modelos
- MT-200 a MT-800
- Ancho máximo
- 200–800 mm
- Peso de bobina
- 500–3.000 kg+
- Velocidad publicada
- 15 m/min
01 · Defina el resultado
El destino de la tira decide si necesita contratensión
El mismo bastidor motorizado puede recoger material continuo, pero la calidad exigida a la bobina cambia la configuración anterior al mandril.
Tira continua, esqueleto o borde
Cuando el rollo se destina a reciclaje o transferencia interna, una unidad MT motorizada puede recoger el material directamente.
- Menor exigencia de apariencia del rollo
- Salida de prensa más ordenada
- Menos manipulación de tira larga
Producto, tira recubierta o material para otro proceso
Añada una unidad de tensión cuando la bobina debe quedar compacta, con mejor alineación y preparada para empaque o proceso posterior.
- Resistencia ajustable antes del mandril
- Menor riesgo de bobinado flojo
- Mejor control de bordes telescópicos

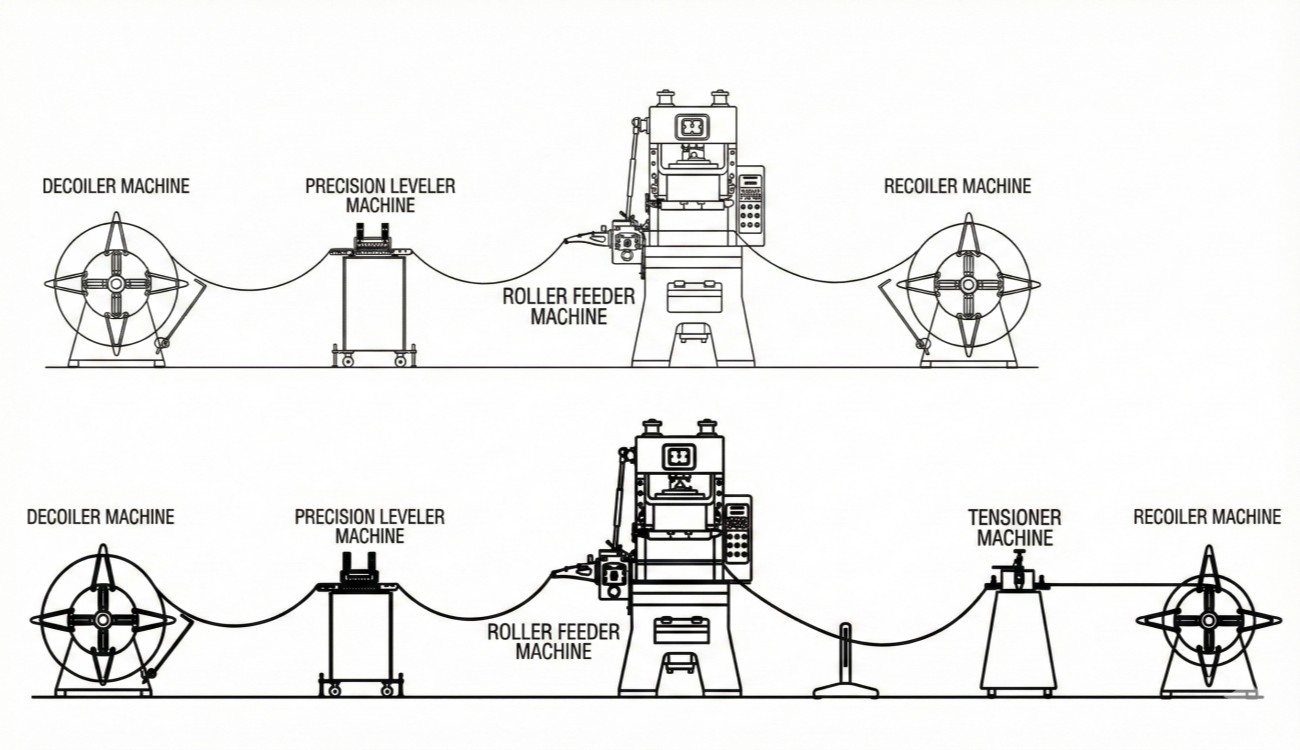

02 · Recorrido de la tira
Desbobinar libera material; rebobinar vuelve a construir el rollo
En la salida de la prensa, el rebobinador tira del material y forma capas nuevas. Si la tira llega sin resistencia, el rollo puede quedar flojo o desalineado.
Desbobinador libera la bobina de entrada.
Niveladora corrige la tira.
Alimentador y prensa procesan el material.
Unidad de tensión agrega resistencia controlada cuando la bobina lo exige.
Rebobinador recoge la tira en un nuevo rollo.
03 · Dos configuraciones reales
Compare recogida directa y rebobinado con tensión
El modelo MT se cruza con el ancho y peso. La tensión se decide aparte, según el destino y la calidad requerida al rollo.

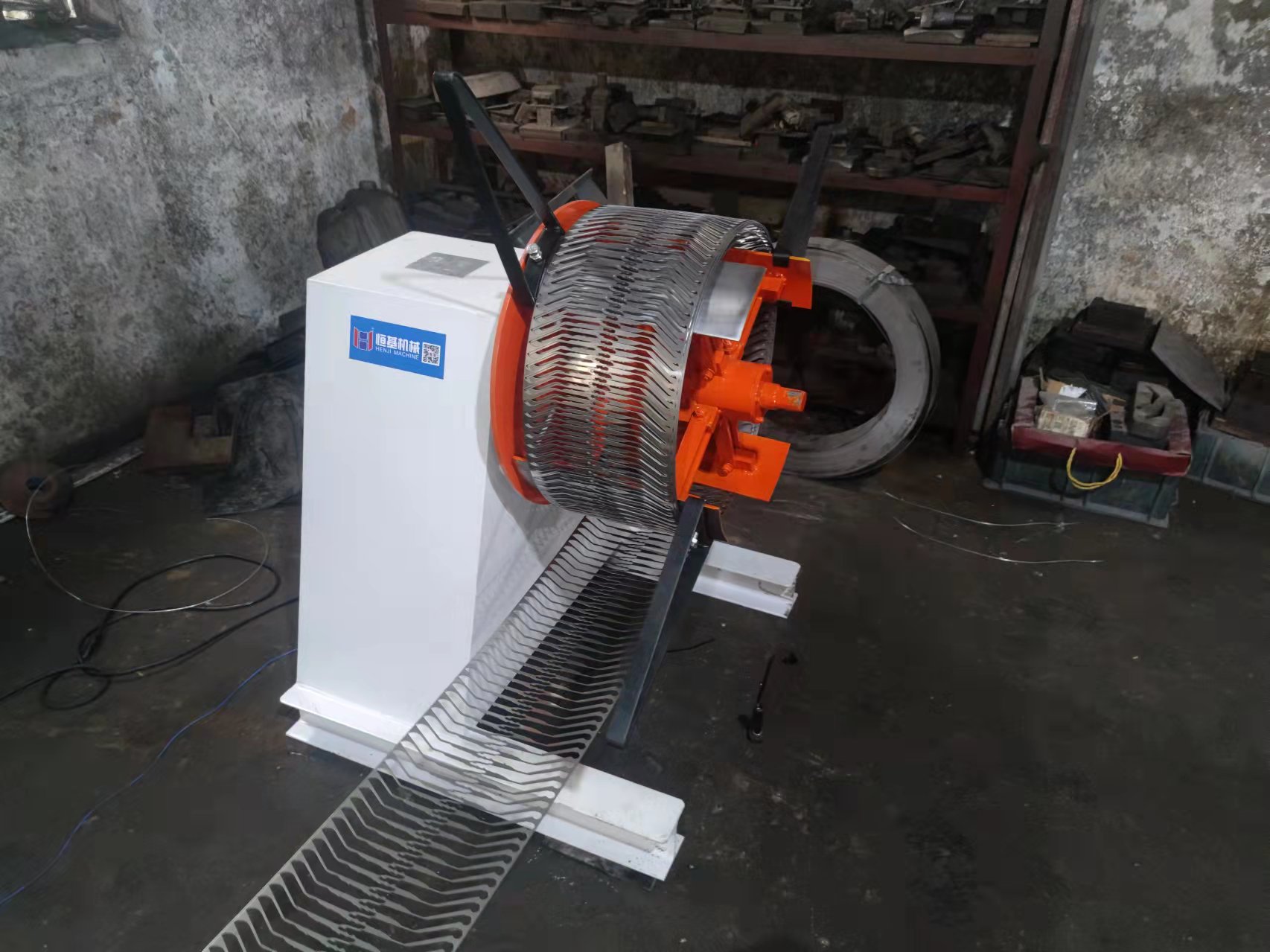

Recogida motorizada de tira continua
Use esta ruta para esqueleto de estampado, bordes continuos o material que debe conservarse en rollos sin exigir acabado de producto.
- Equipo mínimo
- MT motorizado
- Prioridad
- Continuidad y orden de salida
- Confirmar
- Ancho, espesor, peso final y velocidad

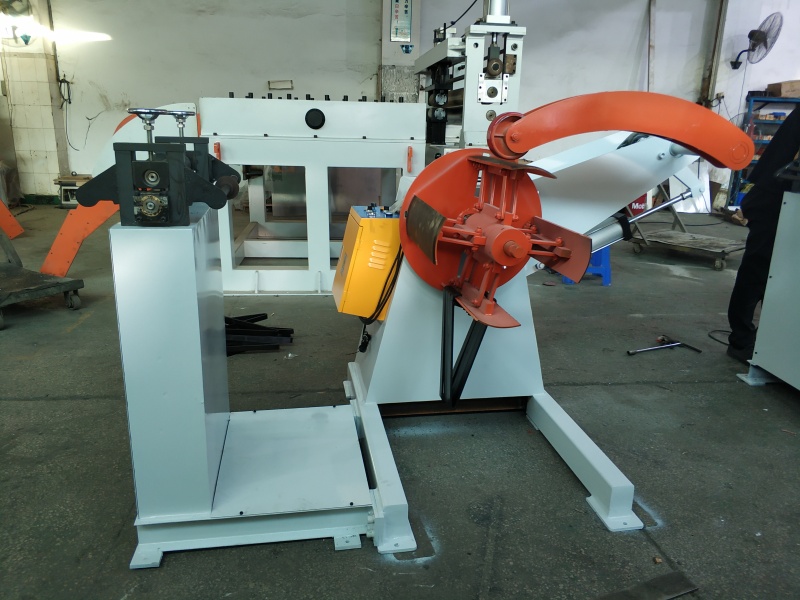

Bobina terminada con unidad de tensión
Use esta ruta para tira terminada, material recubierto o bobinas que deben trasladarse, empacarse o entrar a un proceso posterior.
- Equipo mínimo
- MT motorizado + unidad de tensión
- Prioridad
- Compactación y alineación
- Confirmar
- Superficie, tensión requerida y calidad de bordes
04 · MT-200 a MT-800
El ancho ubica el modelo; el peso completa la selección
Confirme ambas variables. Un modelo más ancho no sustituye la revisión de carga, diámetro, método de expansión y calidad de rebobinado.
| Modelo | Ancho máx. | Peso máx. de bobina | ID | OD máx. | Velocidad | Dimensiones L × A × H | Operación | Expansión | Potencia |
|---|---|---|---|---|---|---|---|---|---|
| MT-200 | 200 mm | 500–800 kg | 450–530 mm | 1.200 mm | 15 m/min | 0,9 × 0,9 × 1,2 m | Automático | Manual | 0,75 kW aprox. |
| MT-300 | 300 mm | 800–1.000 kg | 450–530 mm | 1.200 mm | 15 m/min | 0,9 × 1,0 × 1,2 m | Automático | Manual | 0,75 kW aprox. |
| MT-400 | 400 mm | 1.000–2.000 kg | 450–530 mm | 1.200 mm | 15 m/min | 1,2 × 1,3 × 1,3 m | Automático | Manual | 1,49 kW aprox. |
| MT-500 | 500 mm | 2.000–3.000 kg | 450–530 mm | 1.200 mm | 15 m/min | 1,3 × 1,0 × 1,3 m | Automático | Manual / hidráulica | 1,49 kW aprox. |
| MT-600 | 600 mm | ≥ 3.000 kg | 450–530 mm | 1.200 mm | 15 m/min | 1,4 × 1,0 × 1,3 m | Automático | Manual / hidráulica | 2,24 kW aprox. |
| MT-700 | 700 mm | ≥ 3.000 kg | 450–530 mm | 1.200 mm | 15 m/min | 1,4 × 1,0 × 1,4 m | Automático | Manual / hidráulica | 2,24 kW aprox. |
| MT-800 | 800 mm | ≥ 3.000 kg | 450–530 mm | 1.200 mm | 15 m/min | 1,5 × 1,1 × 1,5 m | Automático | Hidráulica | 2,24 kW aprox. |
ID, OD, estructura, capacidad y control de tensión pueden personalizarse después de revisar el material, el rollo y la distribución de la línea.
05 · Estructura y control
Cuatro decisiones que cambian la operación
Estas funciones no son rutas excluyentes. Pueden combinarse dentro del mismo MT según la bobina, el cambio de producción y la señal de línea.
Accionamiento motorizado
La recogida activa necesita motor. Un soporte pasivo puede liberar bobina, pero no puede tirar de la tira y volver a formar el rollo.
Expansión del mandril
La expansión manual o hidráulica se define por peso, frecuencia de cambio y carga de trabajo del operador.
Retenedores y guiado
Los retenedores tipo A y las guías laterales mantienen el recorrido alineado antes de fijar la tira al mandril.
Variador de frecuencia
En líneas más rápidas, el variador se evalúa con la velocidad real y la señal de salida para evitar tirones o rotura del material.
06 · Puesta en marcha
Asegure las primeras vueltas antes de pasar a automático
La secuencia exacta cambia con la instalación, pero la tira debe quedar centrada, sujeta y estable antes de sincronizar la recogida.
- 01
Ajuste el mandril
Haga coincidir la expansión con el diámetro interior de la bobina.
- 02
Centre el recorrido
Ajuste retenedores y guías según el ancho de la tira.
- 03
Fije la punta
Conduzca la tira desde la salida de línea o desde la unidad de tensión.
- 04
Forme las primeras vueltas
Use avance manual hasta que la tira quede bien sujeta.
- 05
Pase a automático
Sincronice la recogida después de confirmar que el bobinado es estable.

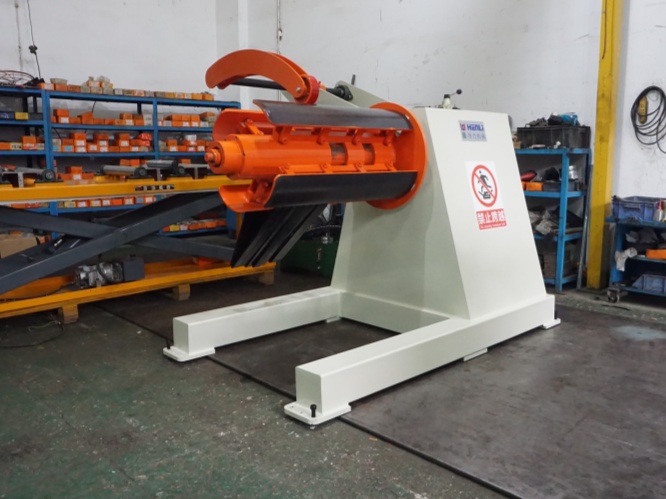

Recogida motorizada de tira
Referencia de operación estándar para volver a formar un rollo a partir de material continuo.
Ver operación en YouTube

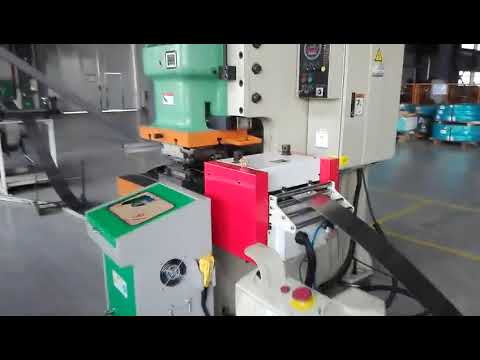

Salida de línea y recepción del material
Referencia de una línea de estampado con recepción después del proceso; confirme la tensión requerida según el destino del rollo.
Ver operación en YouTube07 · Cuando un MT no es la respuesta
La forma del residuo puede llevar a otra solución
La serie MT es para tira continua y bobinas. Carga ligera, residuos sueltos o necesidad de reducir volumen requieren otro principio.

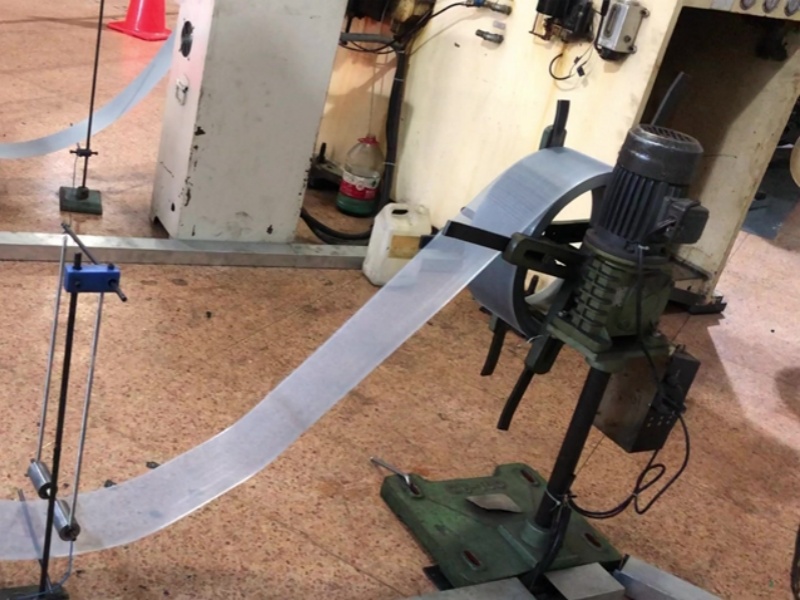

Tira estrecha y carga ligera
Compare un rebobinador CR o vertical cuando el rollo es pequeño, el ancho es reducido y el espacio disponible pesa más que la capacidad de un MT.
Comparar serie CR

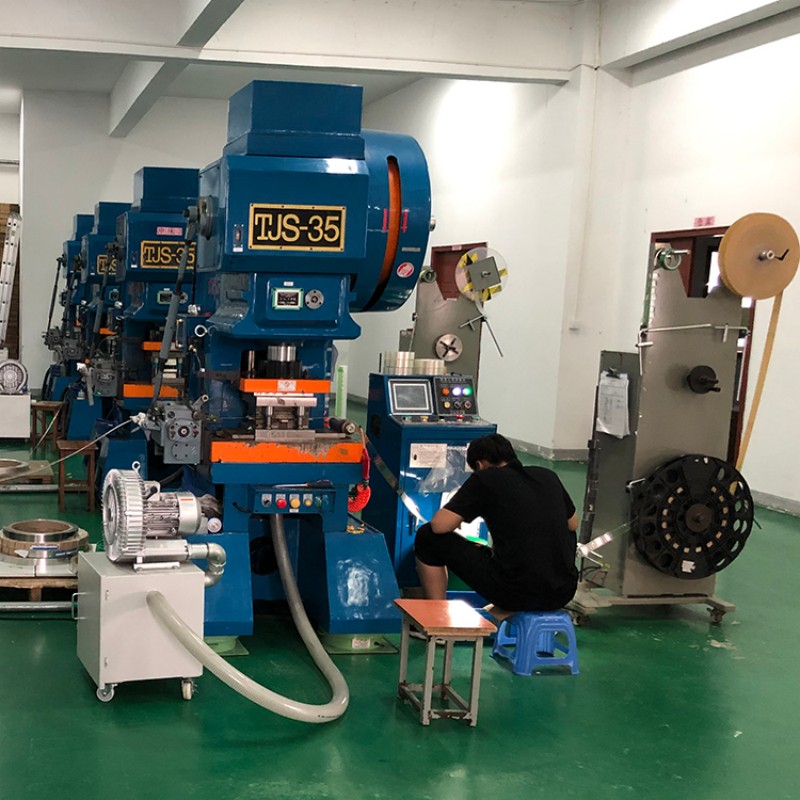

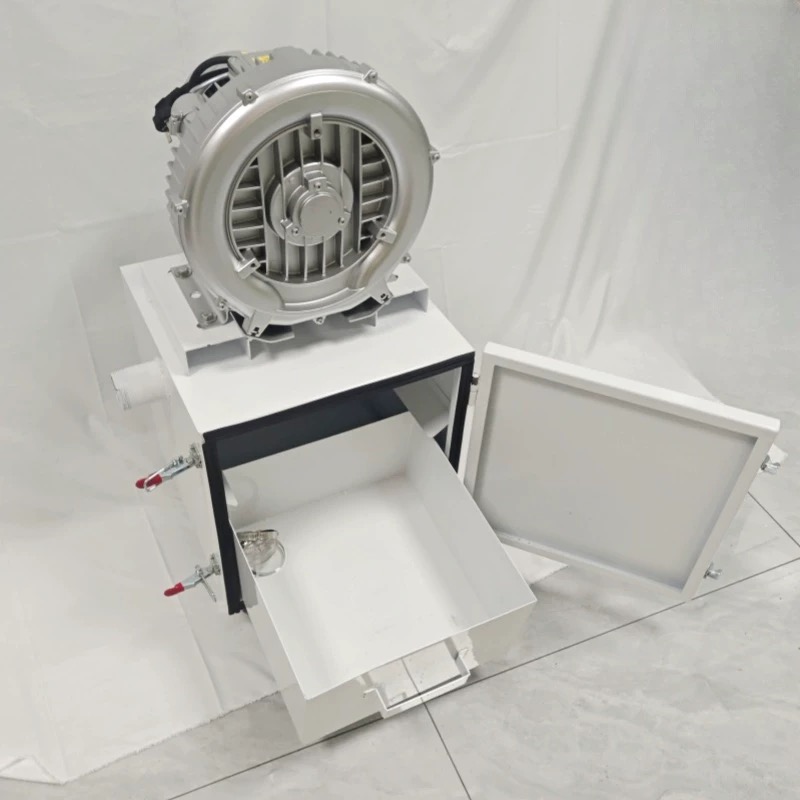

Viruta y residuos sueltos
Use aspiración cuando el residuo no sale como tira continua y debe retirarse del área del troquel.
Ver aspiración de residuos

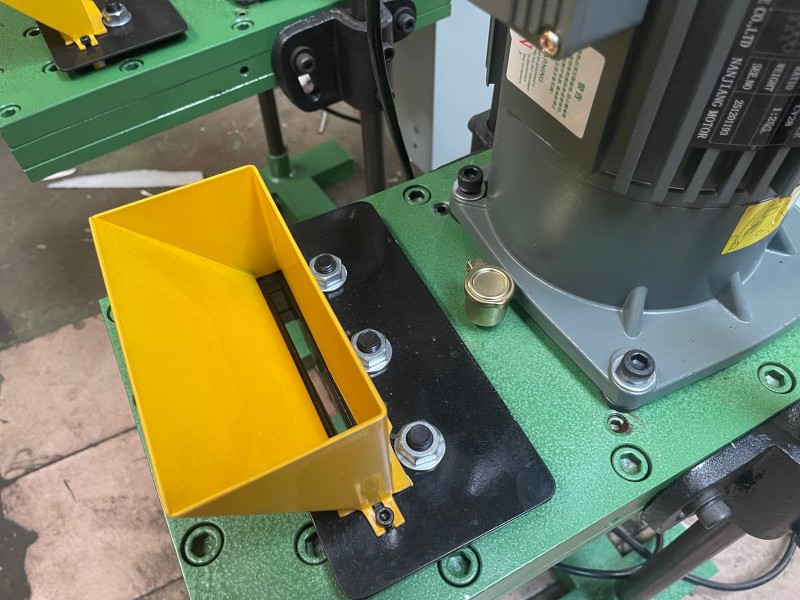

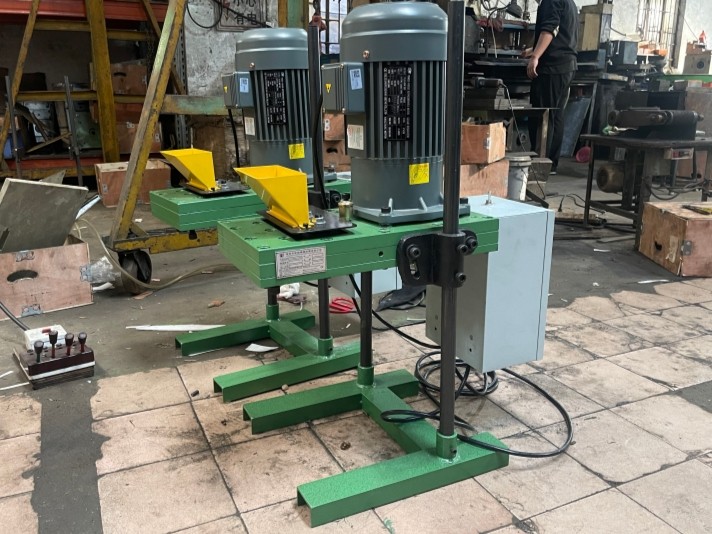

Tira que debe cortarse
Use un cortador cuando la prioridad sea reducir volumen y descargar piezas cortas en un contenedor, no conservar el residuo en rollos.
Ver cortador de chatarra08 · Antes de solicitar precio
Preguntas de selección
Material, dimensiones, velocidad y destino del rollo permiten decidir modelo, expansión, guiado y necesidad de tensión.
¿Cuándo se necesita una unidad de tensión?
Cuando la tira rebobinada es producto terminado, material recubierto o una bobina que debe quedar compacta y con mejor alineación de bordes. Para recuperar esqueleto o tira continua destinada a reciclaje, normalmente basta una unidad MT motorizada.
¿Qué diferencia hay entre recuperar tira y formar una bobina terminada?
La recuperación prioriza una salida continua y ordenada. Una bobina terminada requiere controlar la contratensión, la compactación y la alineación para empaque o proceso posterior.
¿Puede trabajar con prensas de alta velocidad?
HENLI puede evaluar variador y sincronización después de confirmar material, velocidad de producción, condición de salida y estrategia de lazo o tensión.
¿La misma estructura puede desbobinar y rebobinar?
La estructura pesada puede utilizarse en ambos sentidos en aplicaciones compatibles, pero para rebobinar debe ser motorizada. Un soporte sin motor no puede recoger activamente la tira.
¿Se pueden personalizar ID, OD y capacidad?
Sí. El diámetro interior, el soporte del diámetro exterior, la estructura, la capacidad y el control de tensión se definen después de revisar la tira, la bobina y la distribución de la línea.
09 · Modelo y configuración
Comparta la tira, el rollo final y la salida de línea
Con estos datos se puede comparar MT-200 a MT-800 y decidir si basta la recogida motorizada o si la bobina necesita una unidad de tensión.
Material, espesor y ancho
02Peso, ID y OD del rollo final
03Velocidad y altura de salida
04Recuperación o bobina terminada
05Calidad de tensión y alineación requerida
