Recortes o piezas expulsadas por punzonado
Para seleccionar el modelo, indique el tamaño, el peso y la cantidad de residuos por minuto.
Residuos pequeños junto al troquel
Unidad de aspiración de residuos para prensas de estampado
Aspira recortes pequeños, piezas expulsadas por punzonado, virutas y partículas cerca del troquel o de la salida y los conduce a una caja colectora. La selección depende del residuo y del recorrido, no solo de la potencia.
- Entrada común
- 60 mm
- Manguera estándar
- 3 m
- Modelos estándar
- XF-2P a XF-10P
- Soplador
- 2890 r/min
Reúne el soplador, la entrada y la caja colectora en un conjunto compacto para residuos pequeños y sueltos.
Primera decisión: forma del residuo
Funciona con material pequeño y suelto que puede viajar por la manguera
Comparta una muestra, una foto con escala y un video de la salida. El mismo troquel puede generar residuos con pesos y geometrías muy distintos.
Evaluar para aspiración
Virutas, partículas y granulado compatible
Indique el material, la presencia de aceite, la tendencia al atascamiento y la frecuencia de limpieza prevista.
Recortes cortos junto a la salida
La toma se coloca cerca del punto de caída para reducir recorrido innecesario y fugas.
Retirar el residuo antes de un segundo golpe
Una pieza expulsada por punzonado puede regresar al troquel. Si recibe un segundo impacto, puede dejar hendiduras en la superficie de la pieza y dañar el troquel.
Caja cerrada y menos limpieza manual
La caja colectora cerrada reúne recortes, virutas y residuos con aceite en lugar de dispersarlos alrededor de la prensa, lo que ayuda a reducir la limpieza manual del troquel y su base.
La instalación forma parte de la selección
Del troquel a la caja: seis decisiones para lograr una aspiración estable
Más longitud, curvas, fugas o puntos de toma cambian el comportamiento. La potencia no corrige una toma mal ubicada.
- 01
Describir el residuo
Material, forma, peso y cantidad por minuto.
- 02
Diseñar el embudo
Forma y fijación según la salida del troquel.
- 03
Conectar la manguera
3 m estándar; indique tramos adicionales.
- 04
Revisar el recorrido
Curvas suaves, soporte estable y punto de toma cercano.
- 05
Sellar la caja
Cierre, dirección de flujo y acceso de vaciado.
- 06
Limpiar el filtro
Frecuencia según el residuo y la producción real.
Cómo se mueve el residuo
El soplador genera presión negativa desde la toma hasta la caja
El embudo intercepta el residuo cerca de la salida, la presión negativa lo arrastra por la manguera y el material cae dentro de la caja colectora. La malla filtrante ayuda a impedir que los residuos alcancen el lado del motor.
Una potencia mayor no corrige una toma mal ubicada.
Primero reduzca fugas, evite curvas innecesarias y acerque la aspiración al lugar donde se libera el residuo.
Haga una prueba corta
Antes de poner en marcha el soplador, confirme la tensión, las fases y el cableado. Verifique la dirección del flujo de aire; si es inversa, corríjala antes de producir porque reduce el rendimiento de aspiración.
Cierre la puerta y el cajón
Los cierres deben quedar trabados para reducir fugas. Mantenga limpia la malla filtrante que protege el lado del motor frente a residuos.
Controle la temperatura y el funcionamiento
No toque la carcasa caliente del soplador. Una pérdida de aspiración, vibración anormal, aumento de temperatura o menor caudal exige revisar el equipo.
Revise antes de que se obstruya
Antes de limpiar, detenga el equipo y aíslelo siguiendo el procedimiento de seguridad de su planta. Revise el embudo, la manguera y las curvas. Como punto de partida, limpie el filtro y la caja una vez por semana; hágalo con mayor frecuencia cuando la carga de residuos sea alta.
Compacta, separada o integrada
La disposición define dónde quedan la caja, el soplador y la ruta del residuo
Compare la posición de la caja, el soplador y la manguera respecto del troquel, además del espacio necesario para vaciado y mantenimiento.

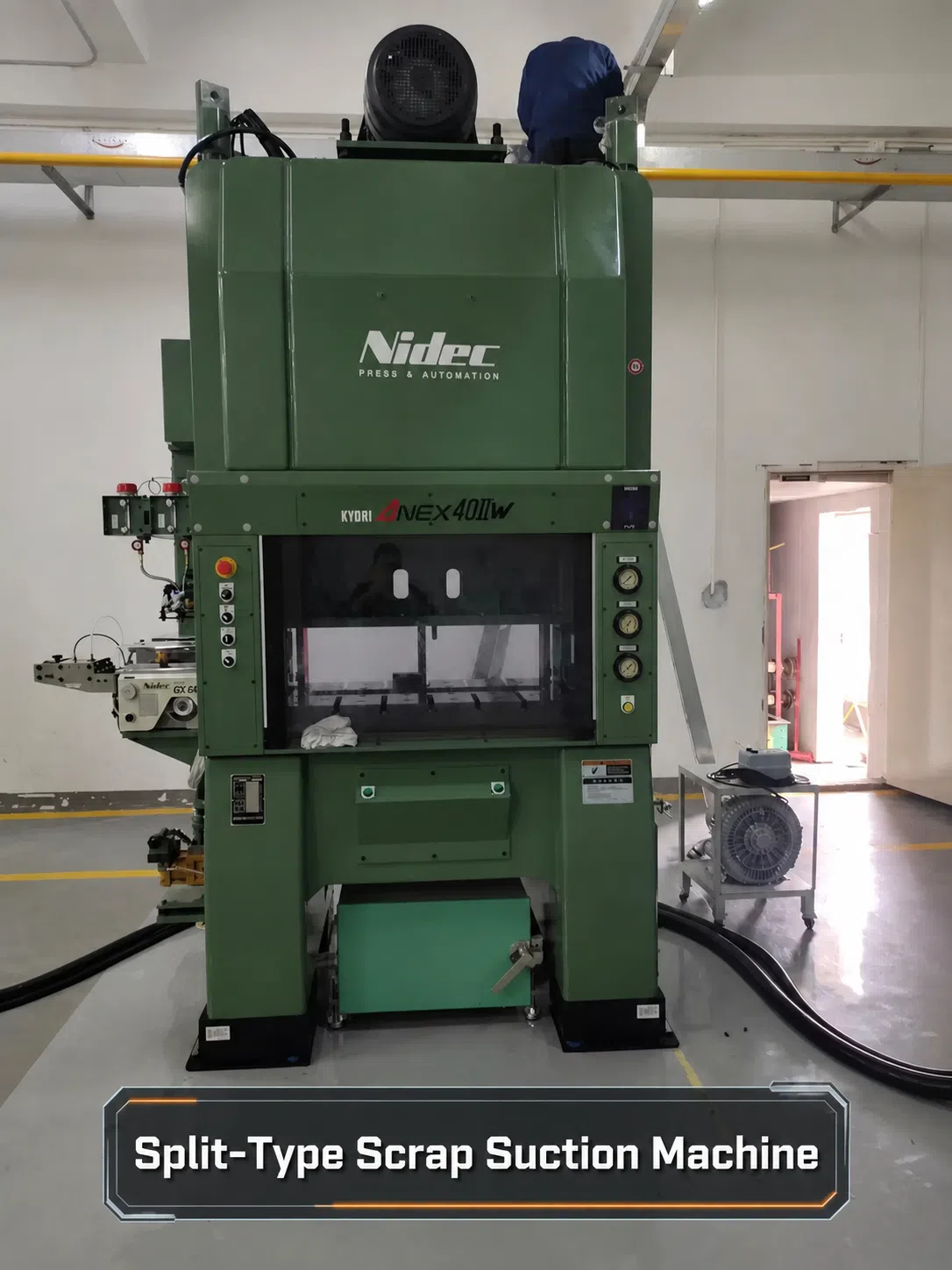

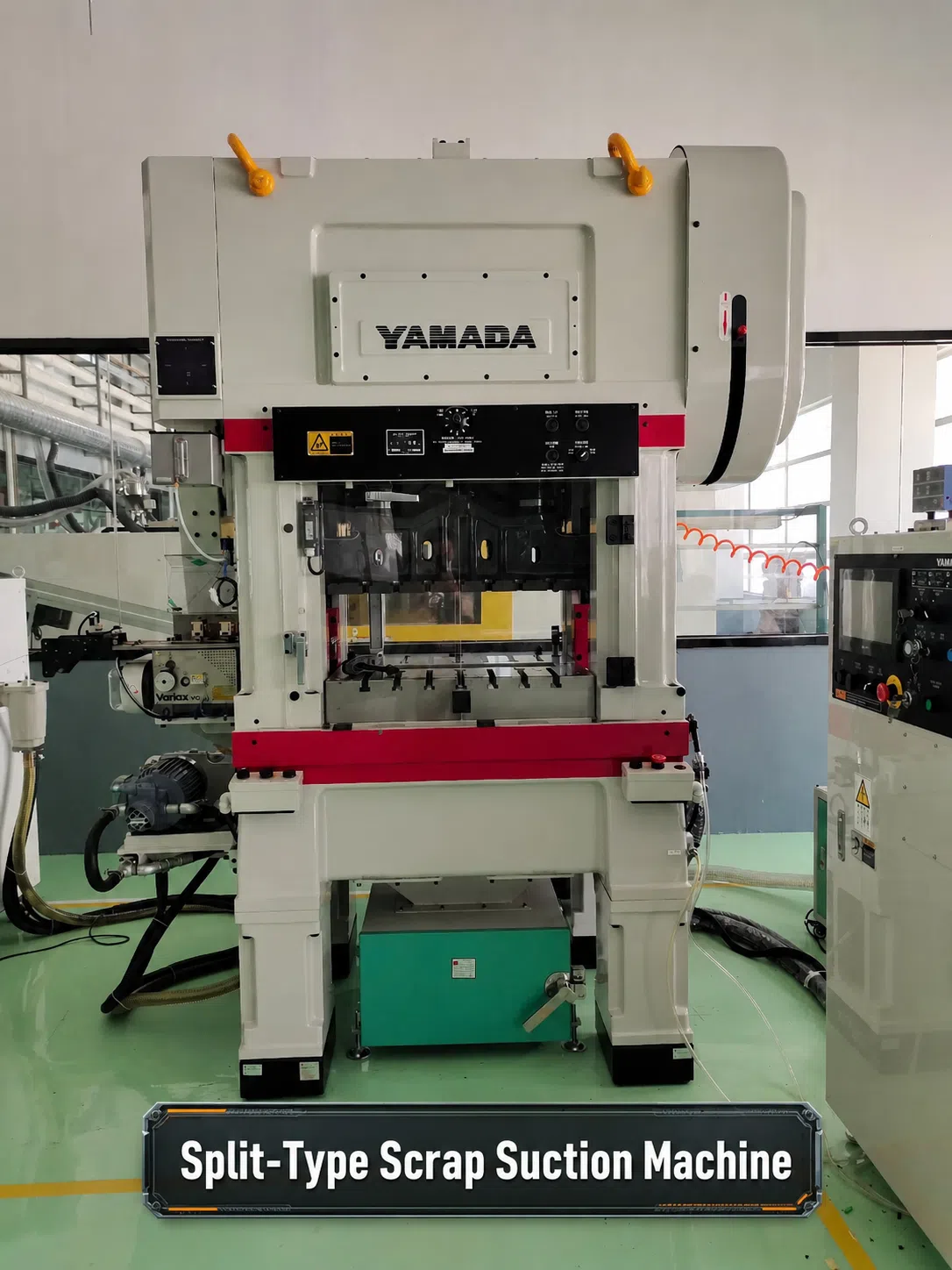

Caja bajo la prensa, soplador al costado
La caja queda cerca de la caída del residuo y el soplador se ubica a un lado. Reserve pasillo, acceso de servicio y una ruta de manguera sin curvas cerradas.
El soporte lateral cambia la ruta de la manguera
Defina la altura, el radio de curva, el acceso al troquel y el espacio de mantenimiento antes de fijar la posición.

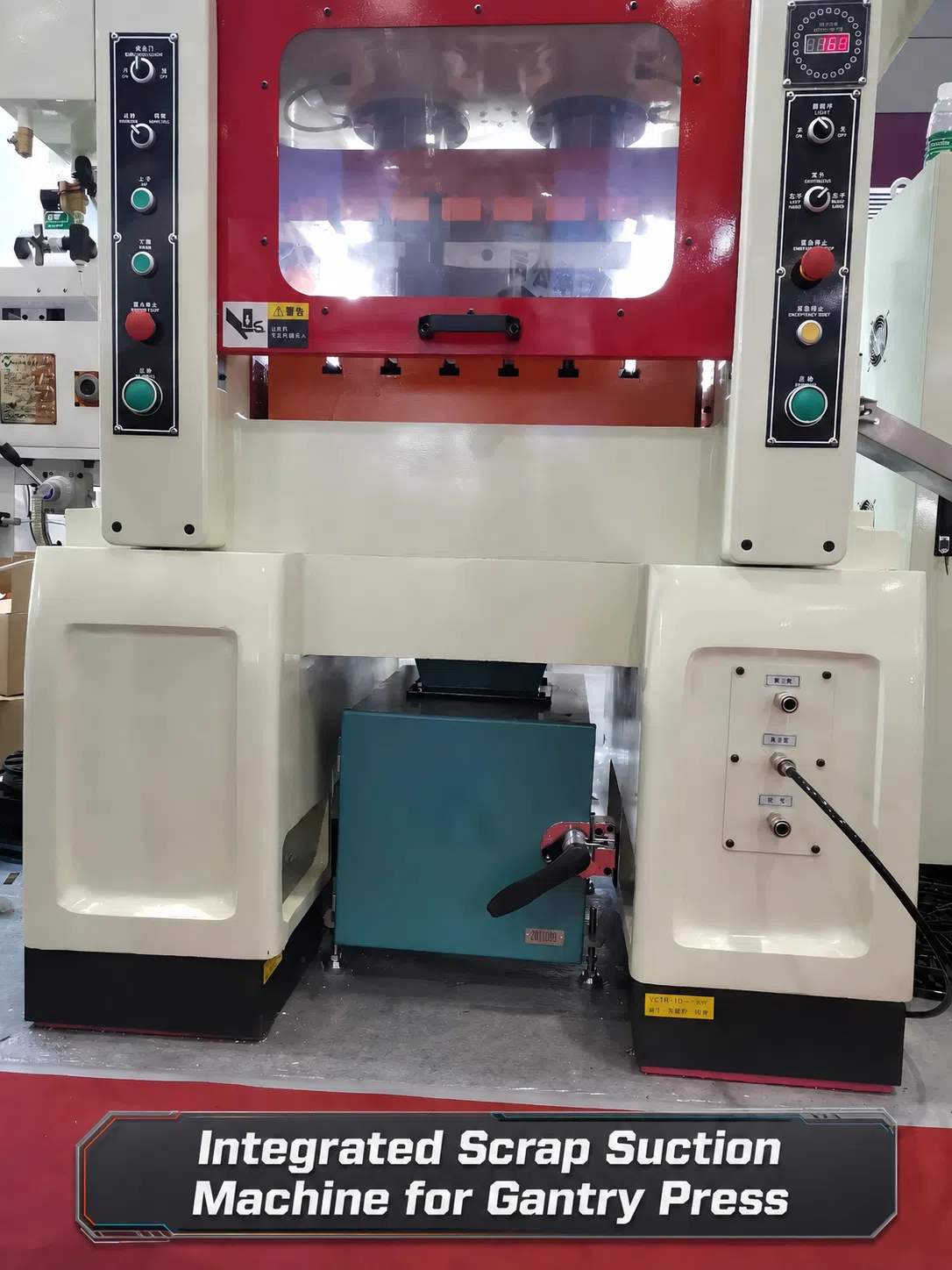

La caja aprovecha el espacio bajo la prensa
Conviene cuando la caída, el acceso de vaciado y el espacio inferior permiten concentrar la recogida dentro de la estructura.

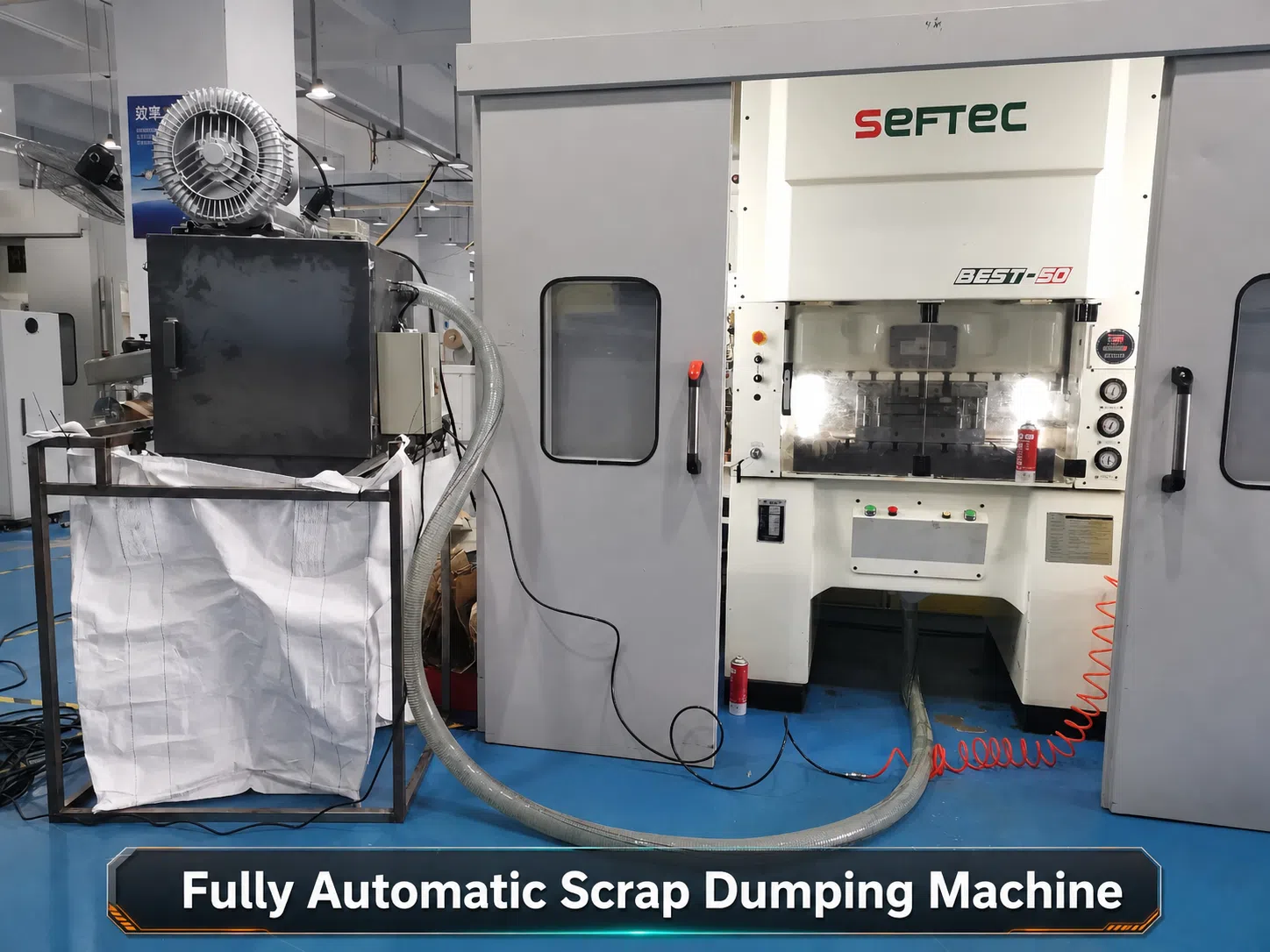

Vaciado automático hacia un contenedor mayor
Para operaciones con mayor volumen, el vaciado puede diseñarse hacia un contenedor externo. Se cotiza según el volumen, la altura y la lógica requerida.
Aplicaciones
Recortes finos, partículas y residuos con refrigerante
Indique el material, el tamaño, la cantidad y la condición superficial para seleccionar la unidad, el recorrido y la forma de recogida.

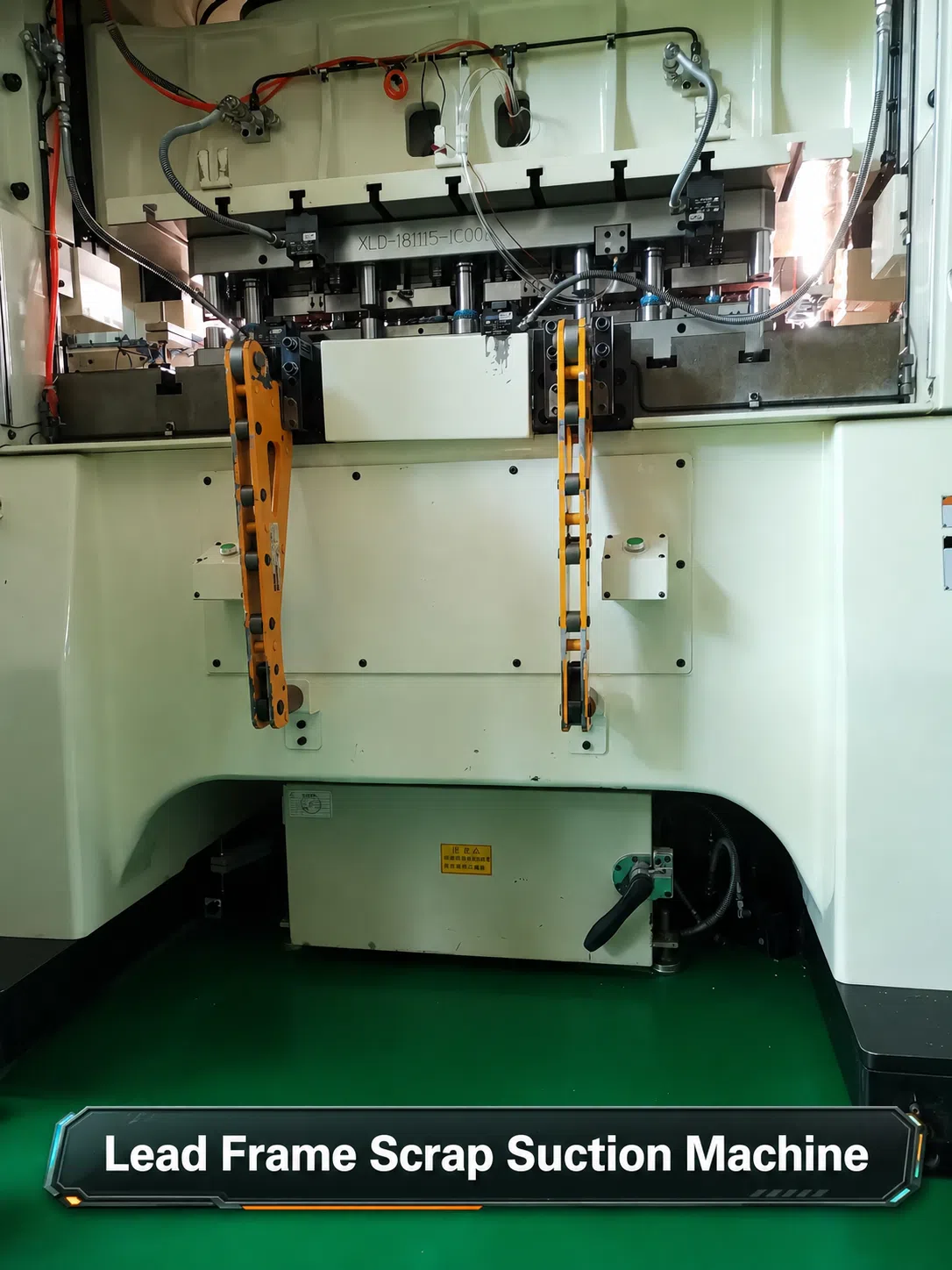

Aplicación en marcos de conexión (lead frames)
Para seleccionar la unidad, indique la geometría, el peso, la cantidad por golpe y la tendencia de los recortes a engancharse o atascarse.
Recogida de virutas o partículas pequeñas
Antes de aplicar el equipo, revise el material, la granulometría y cualquier riesgo asociado a polvo, temperatura o chispas.
- Uso previsto
- Recogida de virutas y partículas pequeñas de esmerilado.
- Condición
- El polvo, el material caliente o las chispas requieren una evaluación específica de compatibilidad y seguridad.
- Datos para cotizar
- Material, temperatura, granulometría y condiciones del proceso.

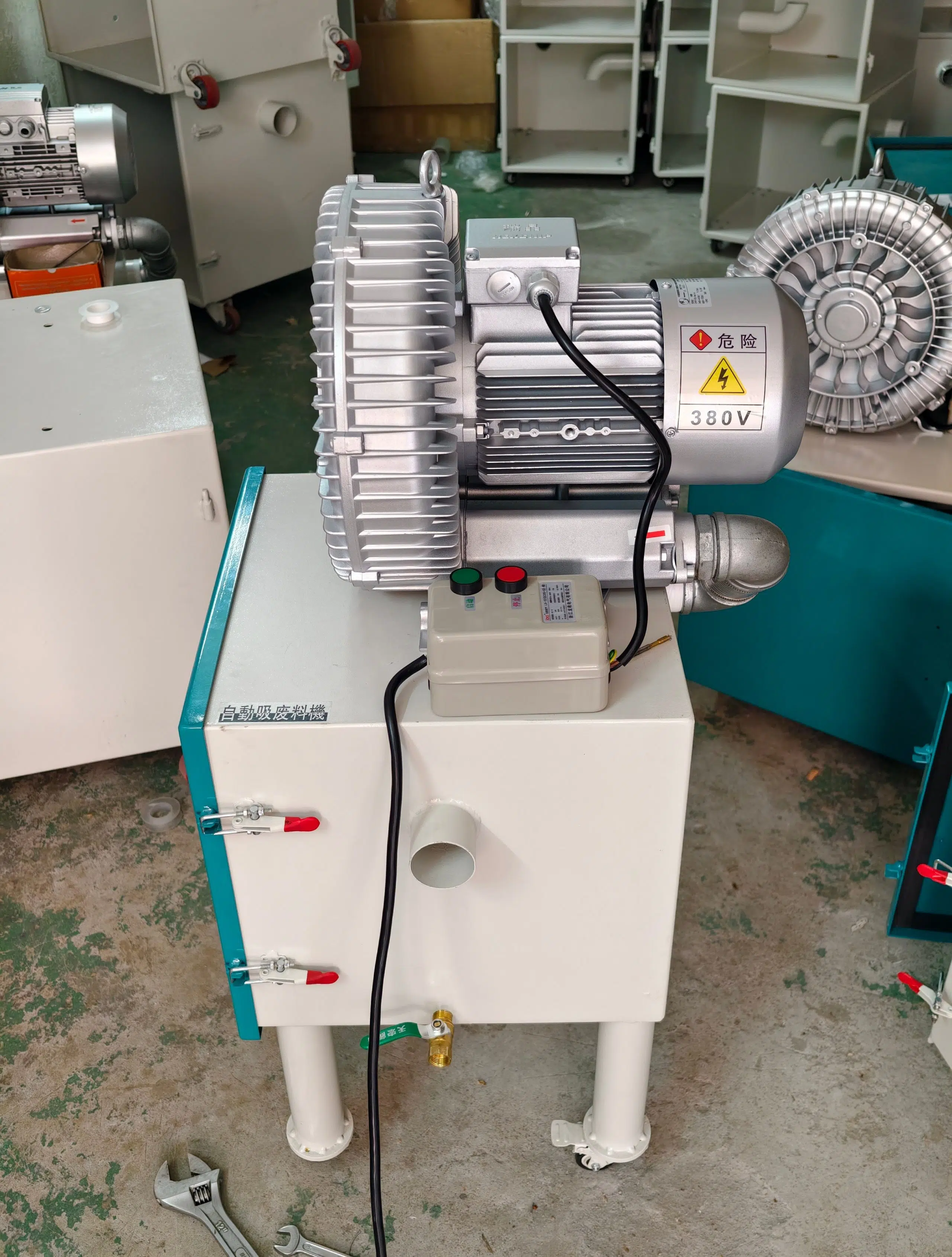

Embutido profundo de ojales metálicos con refrigerante
Indique la cantidad de líquido, el material, la filtración, el drenaje, la limpieza y la forma de vaciado requerida.
- Uso previsto
- Recogida de ojales metálicos con refrigerante y drenaje.
- Condición
- La compatibilidad depende del líquido, la concentración y el caudal.
- Datos para cotizar
- Cantidad de líquido, filtración, drenaje, limpieza y método de vaciado.
Dos conexiones exigen revisar el recorrido completo
Indique longitud, curvas, sellado y número de puntos; la manguera estándar de 3 m no cubre por sí sola cualquier recorrido.
Modelos estándar XF
Compare potencia, caja colectora y tensión de alimentación de XF-2P a XF-10P
Los seis modelos estándar comparten entrada de 60 mm y soplador a 2890 r/min. La caja colectora aumenta a partir de XF-7.5P.
Deslice horizontalmente para comparar la tabla completa →
| Modelo | Potencia | Caja colectora | Alimentación | Entrada | Soplador |
|---|---|---|---|---|---|
| XF-2P | 1,5 kW | 450 × 450 × 420 mm | 220 o 380 V CA | 60 mm | 2890 r/min |
| XF-3P | 2,2 kW | 450 × 450 × 420 mm | 220 o 380 V CA | 60 mm | 2890 r/min |
| XF-5P | 3,7 kW | 450 × 450 × 420 mm | 380 V CA | 60 mm | 2890 r/min |
| XF-6P | 4 kW | 450 × 450 × 420 mm | 380 V CA | 60 mm | 2890 r/min |
| XF-7.5P | 5,5 kW | 550 × 550 × 550 mm | 380 V CA | 60 mm | 2890 r/min |
| XF-10P | 7,5 kW | 550 × 550 × 550 mm | 380 V CA | 60 mm | 2890 r/min |
Indique las fases y la frecuencia disponibles en su planta.
Caja colectora de 450 × 450 × 420 mm.
Caja colectora de 550 × 550 × 550 mm.
Configuración de descarga
Compare la versión estándar y la versión con silenciador
El silenciador cilíndrico se cotiza como opción. Si su proyecto exige un nivel máximo de ruido, indique el punto y las condiciones de medición.
Mismo modelo base, dos configuraciones de descarga

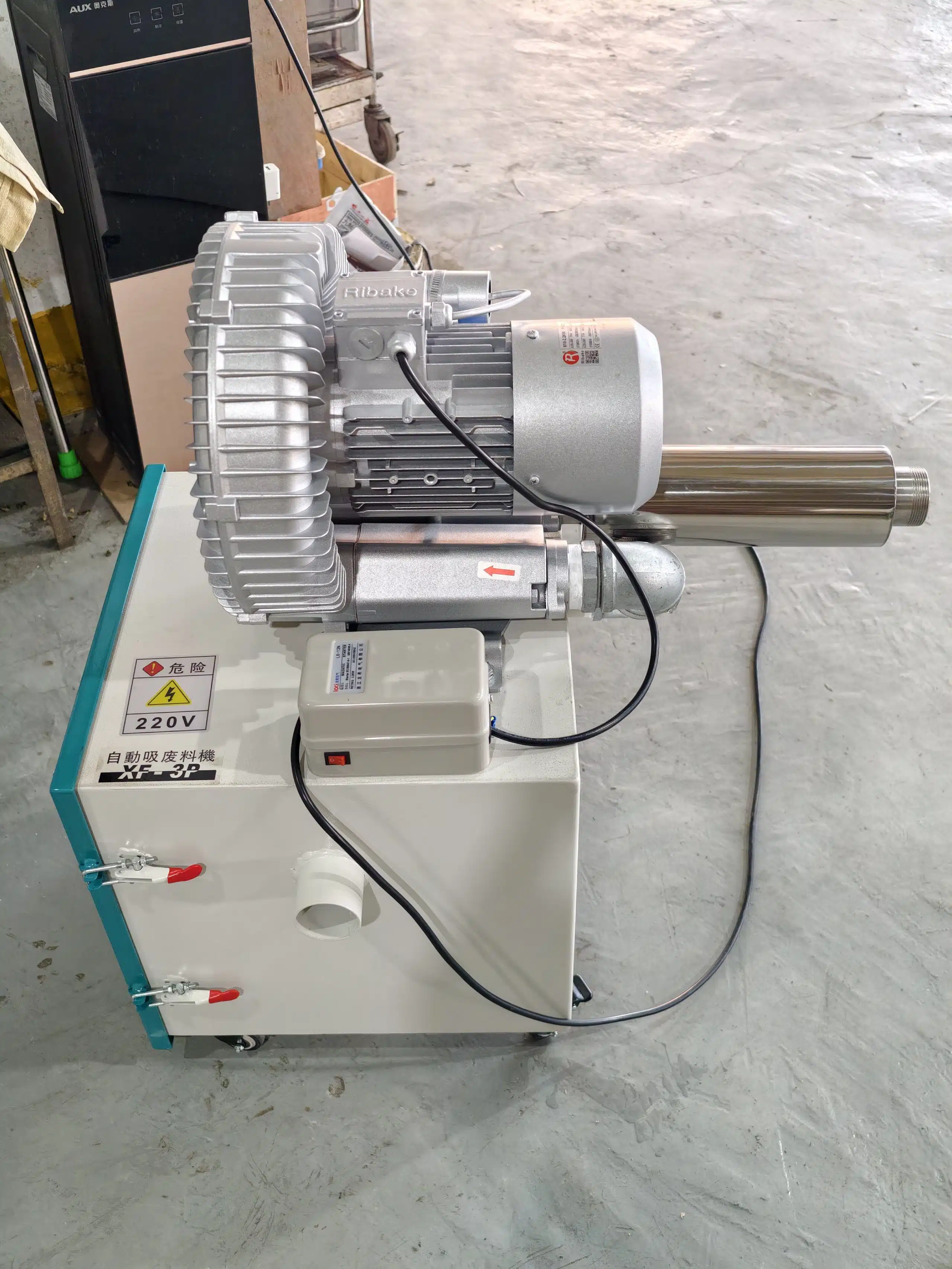

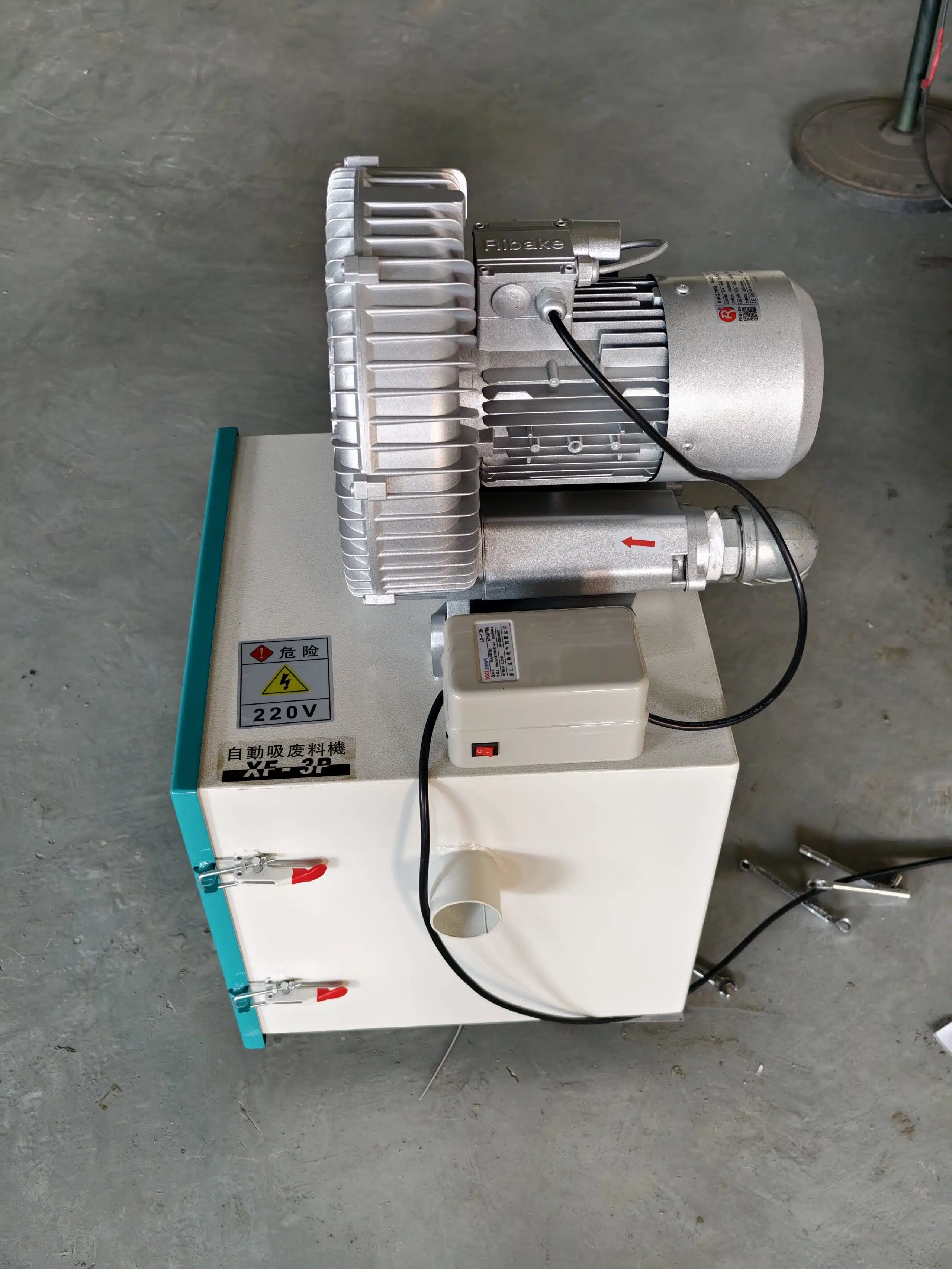

Para XF-3P, seleccione la tensión de acuerdo con la red de su planta e indique también las fases y la frecuencia.
Solicite esta configuración cuando su proyecto incluya un criterio de ruido. Indique el punto y la condición de medición requeridos.
Mismo modelo base, dos configuraciones de descarga

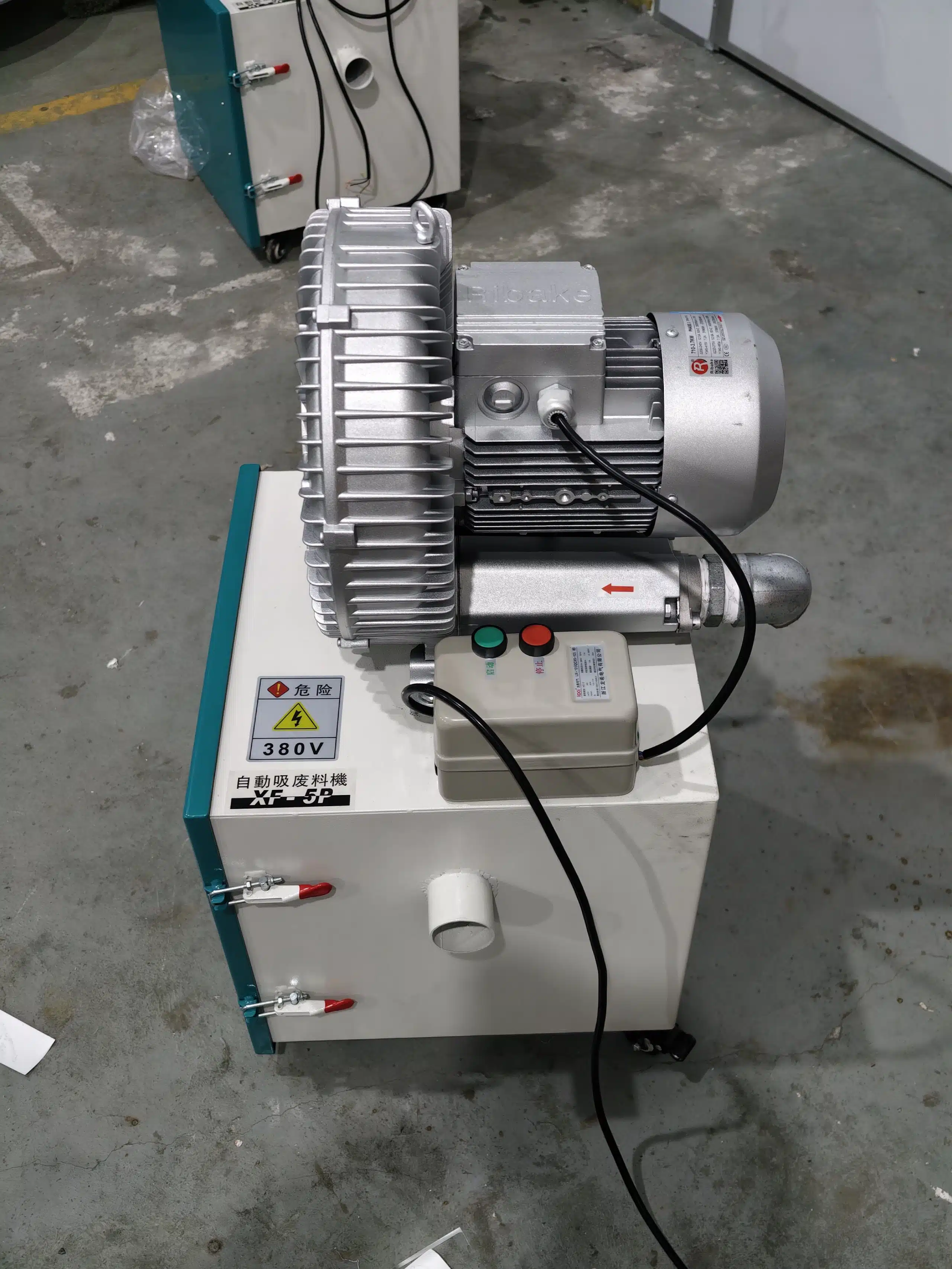

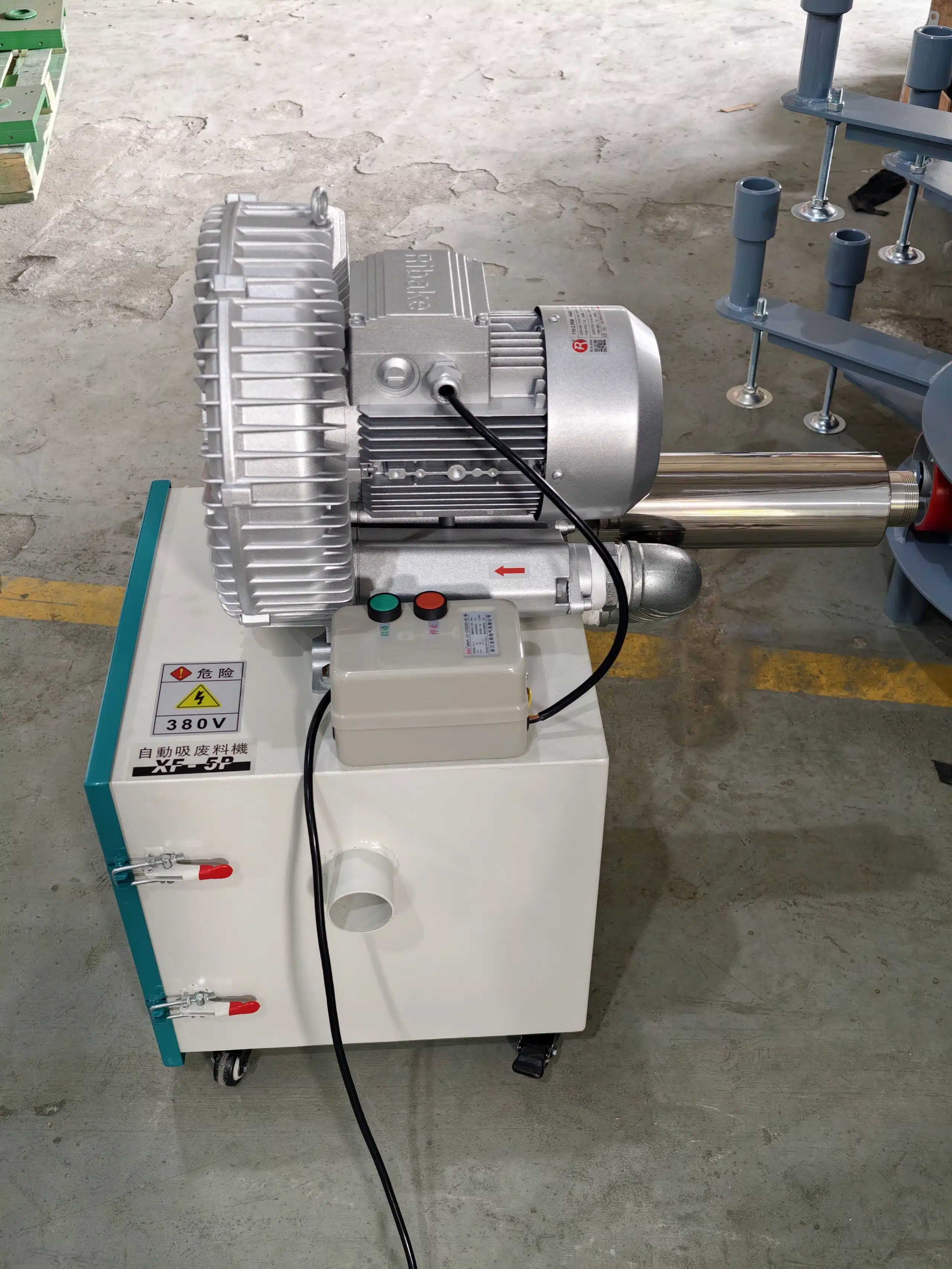

XF-5P con alimentación de 380 V. Indique la tensión, las fases y la frecuencia disponibles en su planta al solicitar la cotización.
Seleccione la orientación del silenciador de acuerdo con el espacio disponible y el acceso de mantenimiento.
Mismo modelo base, dos configuraciones de descarga

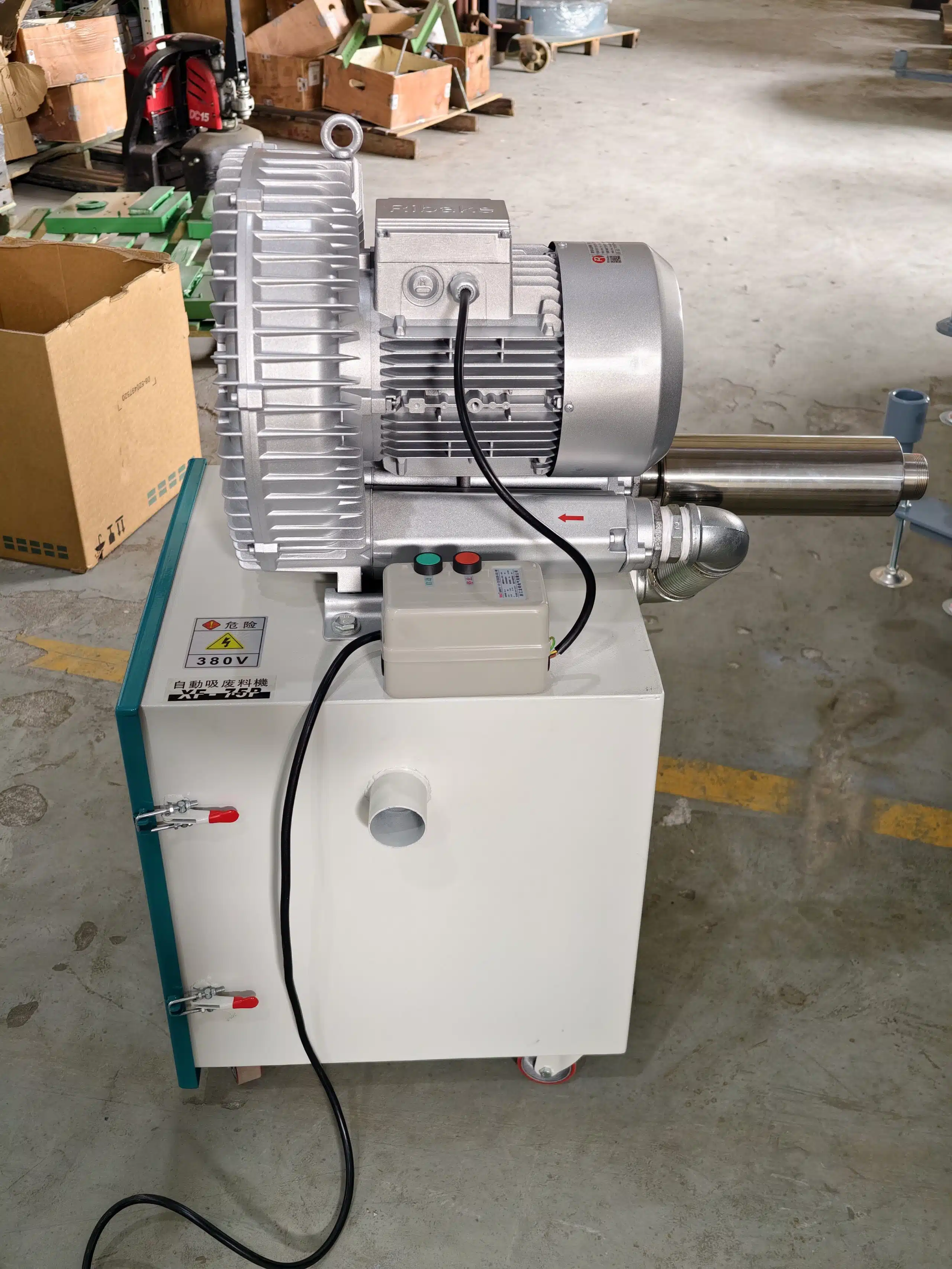

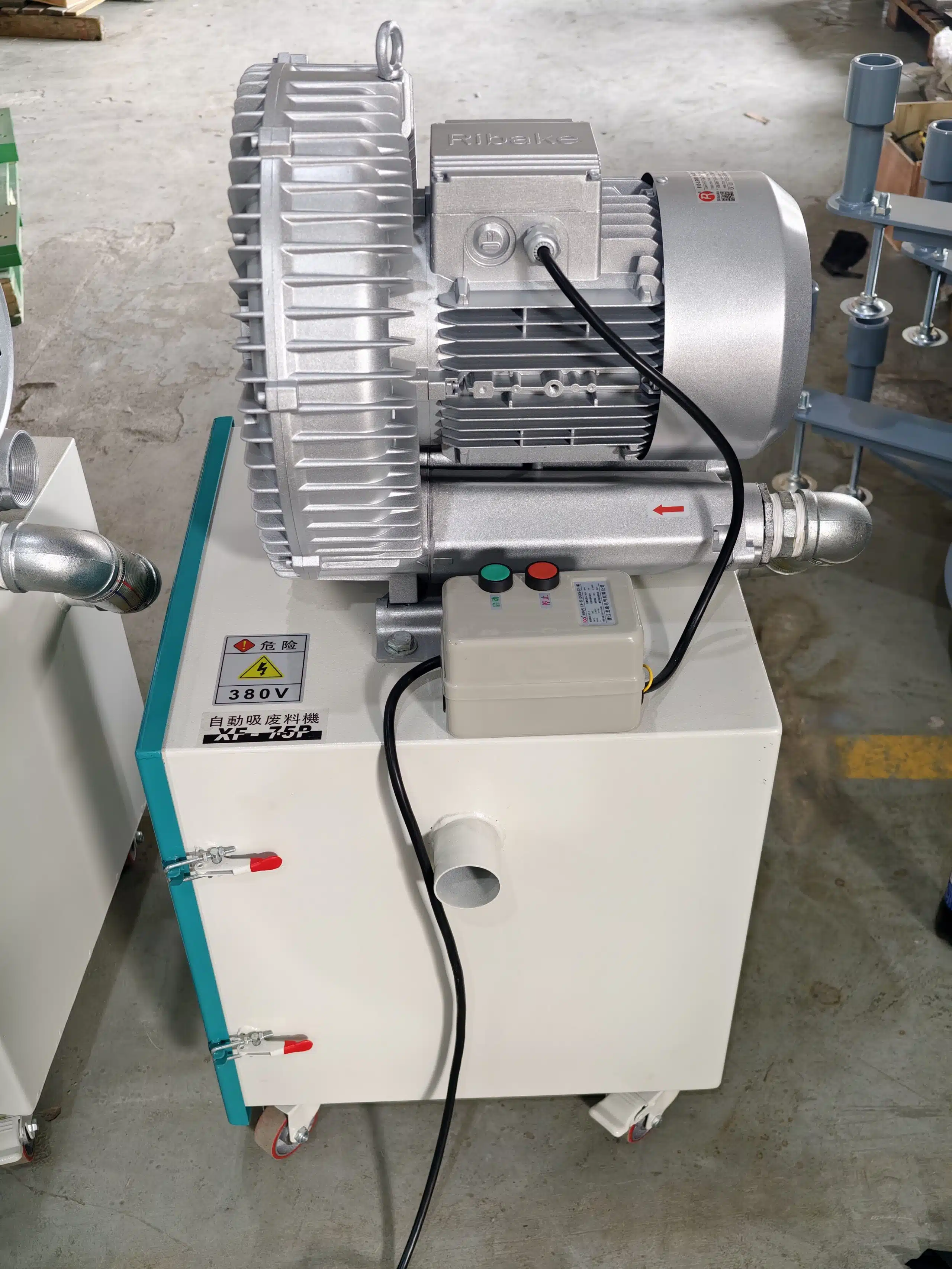

XF-7.5P y XF-10P comparten la caja mayor de la tabla; la selección sigue dependiendo del residuo y del recorrido.
Reserve altura libre y acceso de servicio para la orientación del silenciador incluida en su configuración.

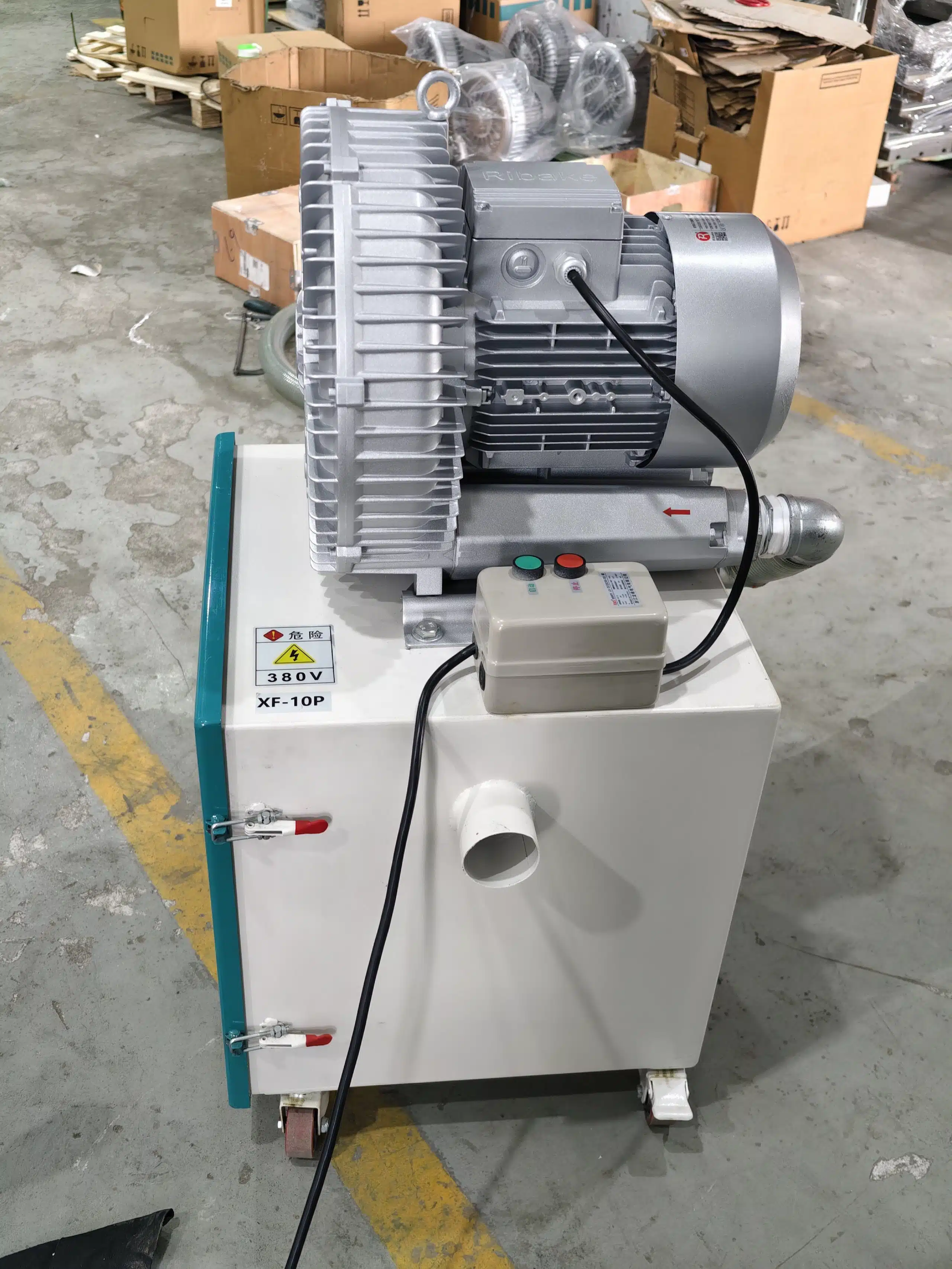

Modelo de mayor potencia de la gama estándar
Seleccione XF-10P según el residuo, la cantidad por minuto y el recorrido; la potencia es solo uno de los criterios de elección.
Configuración especial fuera de la gama estándar

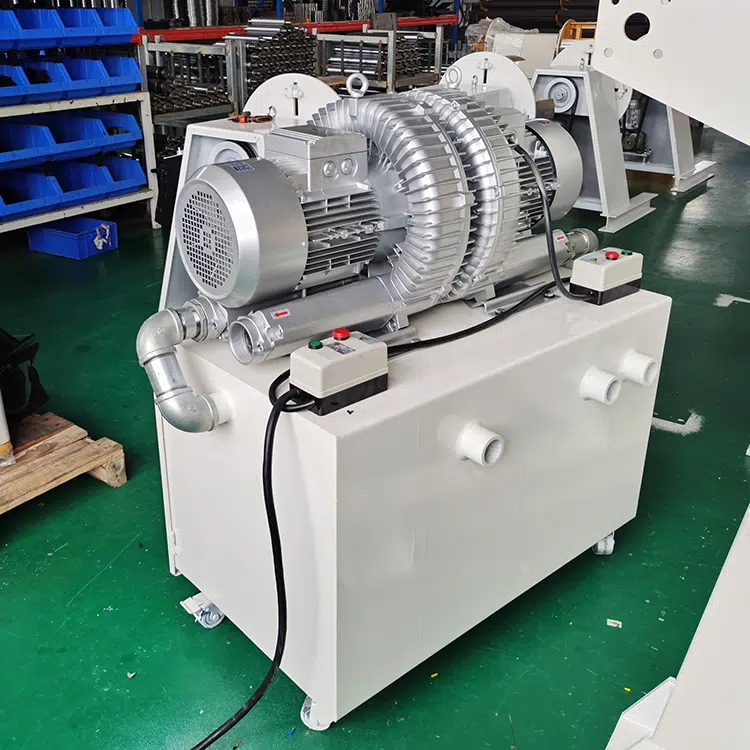

Para necesidades superiores a la gama XF-2P–XF-10P, la capacidad, las conexiones y la caja colectora se definen mediante ingeniería y cotización específicas.
Opciones de configuración
Control, pesaje y acceso de mantenimiento
El variador y el pesaje se cotizan por separado. Reserve espacio para abrir la unidad, extraer el cajón y realizar la limpieza con el equipo detenido y aislado.

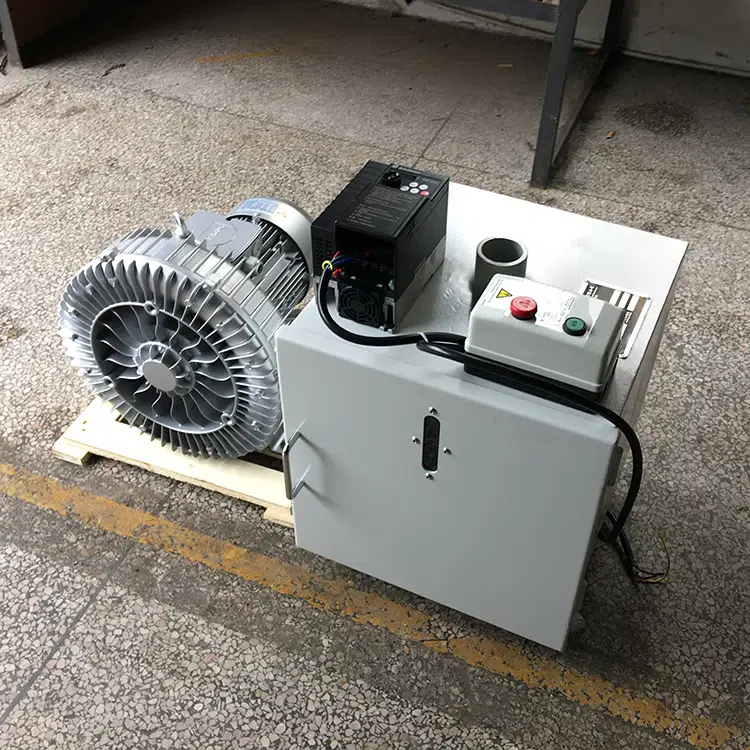

Variador de frecuencia
Añada el variador cuando el proceso requiera ajuste de velocidad o una lógica de control específica. Se cotiza como opción.
- Uso previsto
- Ajuste de operación o lógica específica mediante variador de frecuencia.
- Condición
- El variador se cotiza como opción y no forma parte de la configuración estándar.
- Datos para cotizar
- Alimentación eléctrica, señales, rango de trabajo y lógica requerida.

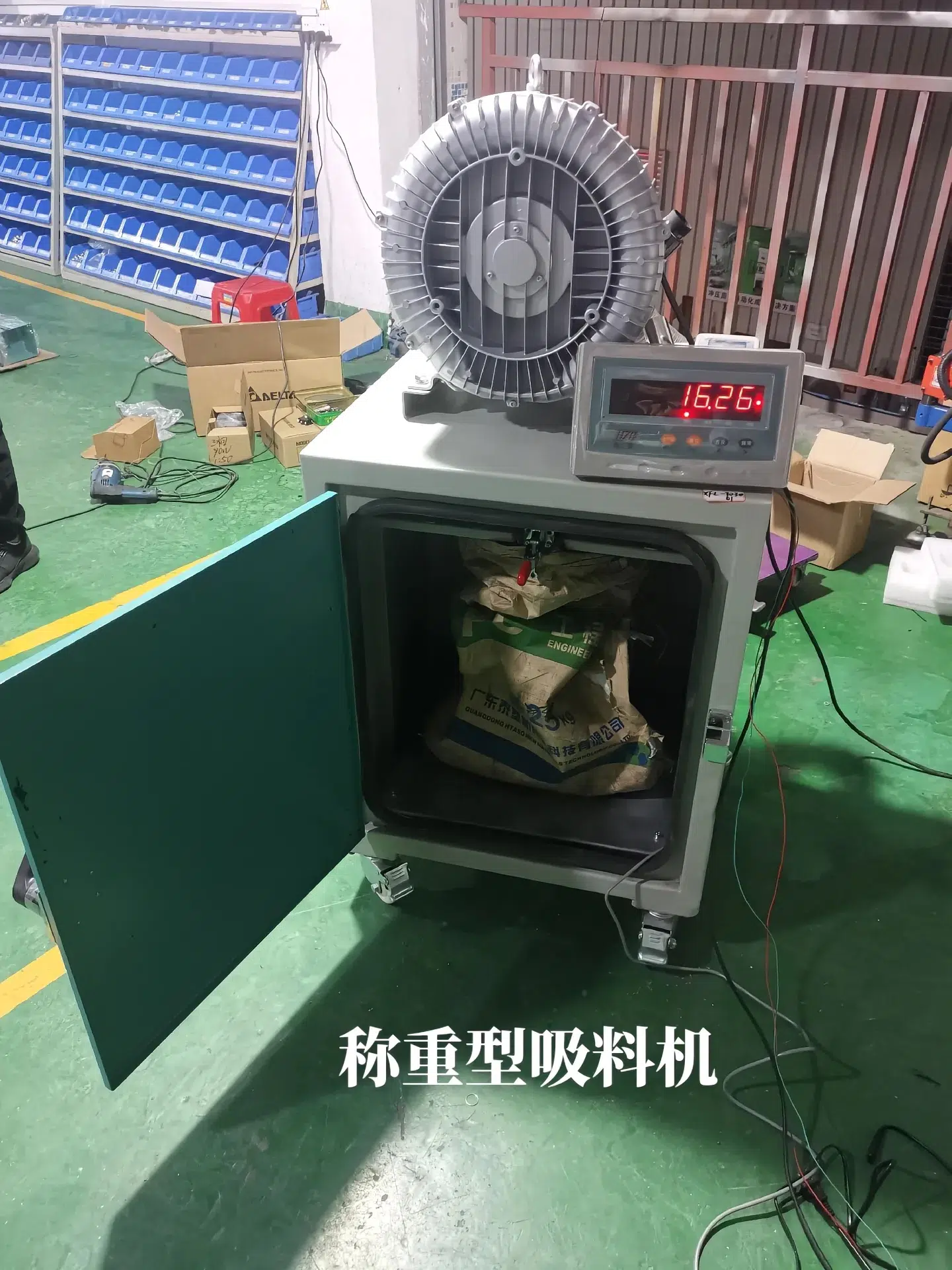

Caja colectora con opción de pesaje
Indique el peso objetivo, el método de vaciado, el tipo de indicador y la automatización requerida. Se configura y cotiza por separado.
- Uso previsto
- Pesaje como función opcional de proyecto.
- Condición
- La capacidad y la precisión se definen para cada aplicación.
- Datos para cotizar
- Peso objetivo, método de vaciado, indicador y automatización requerida.
Cajón, tapa y ruta de limpieza

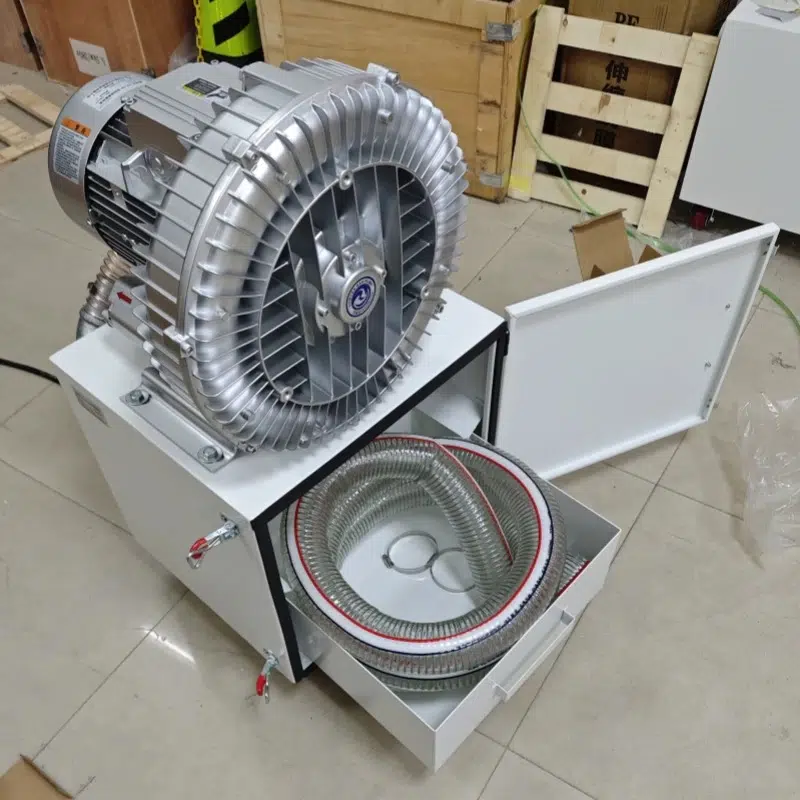

Reserve espacio para abrir la tapa o extraer el cajón y acceder al interior. Realice la limpieza después de detener y aislar el equipo conforme a las instrucciones de la máquina y de la planta. El acceso se define según el modelo cotizado.
Fabricación HENLI
Unidades XF para diferentes configuraciones de planta
Indique el modelo, la alimentación, las opciones y la inspección requerida. La disponibilidad y el plazo se informan para cada pedido.
Unidades terminadas para distintos proyectos
Defina el modelo, la alimentación eléctrica, los accesorios y el alcance de inspección requerido al solicitar su cotización.
Equipos XF en distintas configuraciones
Cada pedido se define por modelo, alimentación, accesorios, disposición e inspección requerida. Consulte disponibilidad y plazo para su proyecto.
Ejemplos de instalación
Planifique la toma, la manguera, la caja y el acceso alrededor de la prensa
Incluya en su croquis la salida, la toma, la manguera, la caja, el soplador, el tablero, los pasillos y el acceso de vaciado.

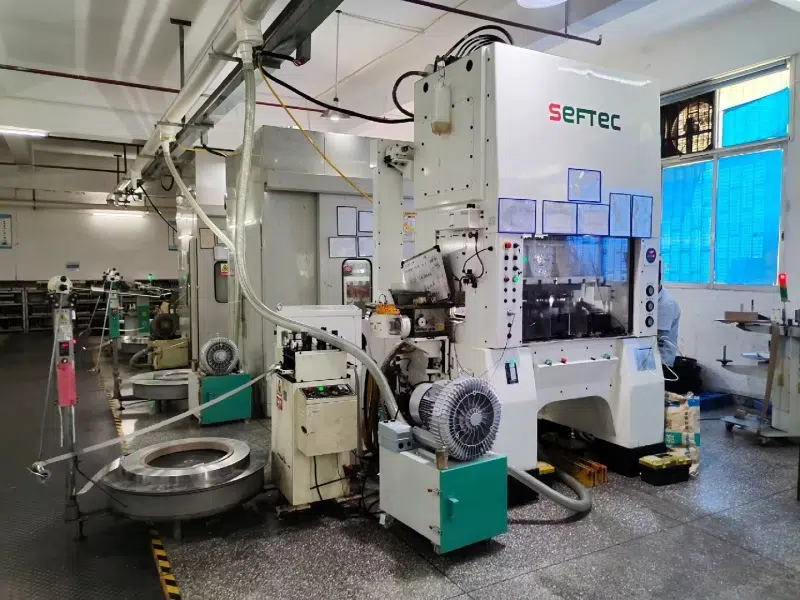

Toma próxima a la salida del troquel
Incluya la salida, la toma, la manguera y la caja en un solo croquis para seleccionar el equipo según el recorrido completo.

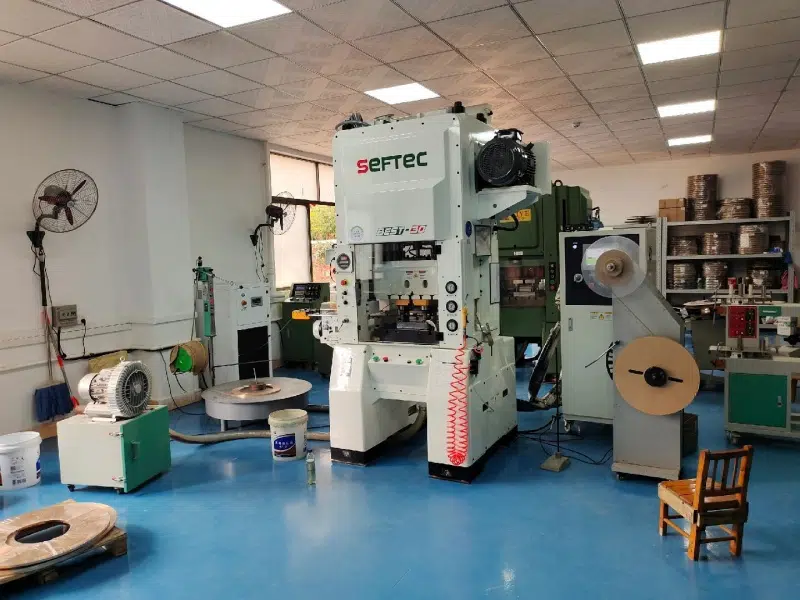

La aspiración comparte espacio con la alimentación
Considere pasillos, bobinas, alimentador, tablero y acceso de vaciado antes de decidir una disposición compacta o separada.

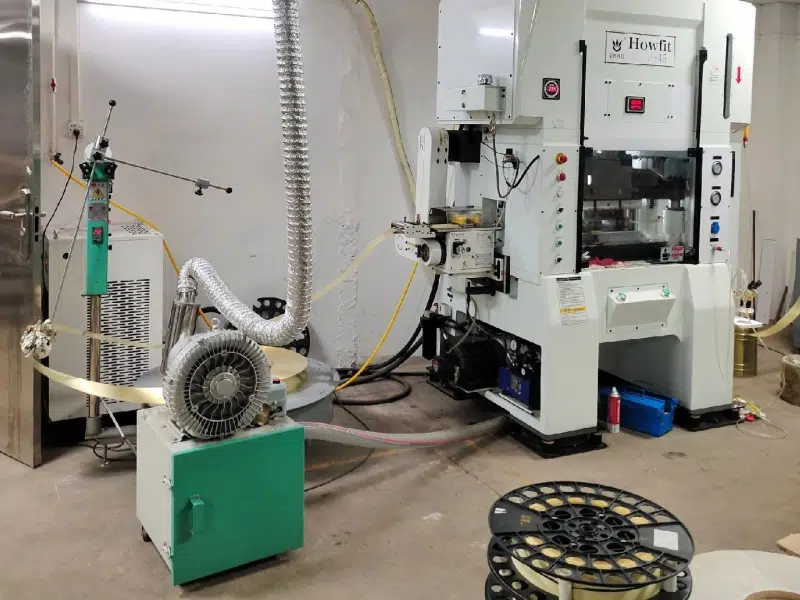

Soporte y radio de curva importan
Un tramo vertical necesita fijación estable y curvas suaves; indique la altura para evaluar la pérdida de aspiración a lo largo del recorrido.
La toma debe interceptar el residuo donde se libera
Para definir la toma, envíe una foto o un video de la dirección de caída, la acumulación y el espacio disponible para limpieza.
Demostración en prensa
Aspiración de residuos junto al troquel
Vea la ubicación de la toma, el recorrido de la manguera y la recogida en la caja. Para cotizar, envíe un video de su propia salida del troquel.
- 01Compare el tamaño del residuo con la entrada.
- 02Observe la longitud y las curvas de la manguera.
- 03Ubique el acceso para vaciar y limpiar la caja.
Datos mínimos para una primera recomendación
Envíe el residuo, la salida y el recorrido real
No necesita estimar parámetros de aspiración antes de consultarnos. Con una foto con escala y estos datos podemos preparar una primera recomendación.
Material, espesor, forma, tamaño y peso aproximado por pieza.
Cantidad por golpe, golpes por minuto, cantidad aproximada por minuto y horas de trabajo al día.
Distancia, curvas, puntos de toma y foto o video de la salida.
Voltaje, fases, frecuencia, espacio, dirección de vaciado y acceso de limpieza.
Producto consultadoUnidad de aspiración de residuos XF
Enviar fotos por WhatsApp Enviar datos por email Selección y cotización
Solicitar una configuración XF
El correo electrónico es el único campo obligatorio. Una foto del residuo y un video de la salida ayudan a revisar la aplicación.
Preguntas frecuentes
Cómo seleccionar una unidad XF
Revise el residuo, el recorrido, la alimentación y las opciones antes de solicitar su configuración.
¿Qué residuos puede aspirar una unidad XF?
La gama XF está destinada a recortes pequeños, piezas expulsadas por punzonado, virutas y partículas que puedan desplazarse por una toma de 60 mm. Para elegir el modelo, indique material, tamaño, peso por pieza, cantidad por minuto y presencia de aceite.
¿Sustituye a un cortador de chatarra para prensa?
No. La unidad XF retira residuos pequeños y sueltos cerca del troquel o de la salida. Un cortador de chatarra se usa para esqueleto continuo o tira residual larga que debe seccionarse; una tira continua que deba conservarse en rollo requiere un rebobinador adecuado.
¿Se puede alargar la manguera estándar de 3 m?
Puede estudiarse una extensión sobre los 3 m estándar, pero una mayor longitud, más curvas o varios puntos afectan el rendimiento de aspiración. Envíe la distancia real y un croquis o video para revisar modelo, ruta y embudo.
¿El modelo se elige solo por la potencia del soplador?
No. La potencia sirve para comparar la gama, pero la selección también depende de forma, tamaño y peso del residuo, cantidad por minuto, distancia, curvas, sellado, número de puntos y espacio de vaciado.
¿Qué alimentación eléctrica tiene cada modelo?
XF-2P y XF-3P se especifican para 220 o 380 V CA. XF-5P, XF-6P, XF-7.5P y XF-10P se especifican para 380 V CA. Indique la tensión, las fases y la frecuencia disponibles en su planta.
¿El silenciador, el variador de frecuencia o el embudo vienen incluidos?
El silenciador, el control por variador, la disposición separada y el embudo adaptado a la salida se suministran según la configuración cotizada. Si su proyecto tiene un objetivo de ruido, indique el punto y la condición de medición.
