Baja inercia · poco espacio · doble función
Desbobinador ligero CR para tiras delgadas y bobinas pequeñas
La serie CR es un desenrollador de bobina compacto: desenrolla automáticamente tiras, películas y otros materiales ligeros desde bobinas pequeñas, con menor inercia que un desbobinador pesado. Su husillo vertical ocupa poco espacio y mantiene un movimiento estable.
Puede trabajar como desbobinador o como recolector ligero. Para elegirla bien, primero hay que confirmar peso, ancho, diámetro interior (ID), diámetro exterior (OD), tensión y sensibilidad de la superficie.
Primero, descarte exceso de capacidad
¿Cuándo conviene un desbobinador ligero CR?
Si busca un desenrollador de bobina para una tira o un rollo ligero, el CR conviene cuando la carga es pequeña y la línea necesita alimentación automática estable sin la inercia de una estructura pesada.
Material ligero que debe moverse con suavidad
- Tiras delgadas de cobre, aluminio o acero para piezas pequeñas.
- Terminales, contactos y superficies chapadas sensibles a tirones.
- Películas, plásticos y otros rollos ligeros, previa revisión de fricción y estiramiento.
- Líneas compactas con prensa pequeña, alimentador servo o recolección de residuo fino.
Bobina pesada, ancha o con alta tensión interna
- La carga o el ancho real supera los límites publicados de la serie CR.
- El material grueso o de alta resistencia exige mayor soporte y control.
- La carga segura requiere mandril expansible, soporte exterior o asistencia hidráulica.
- El proceso necesita enderezado integrado o una solución dedicada de alta tensión.

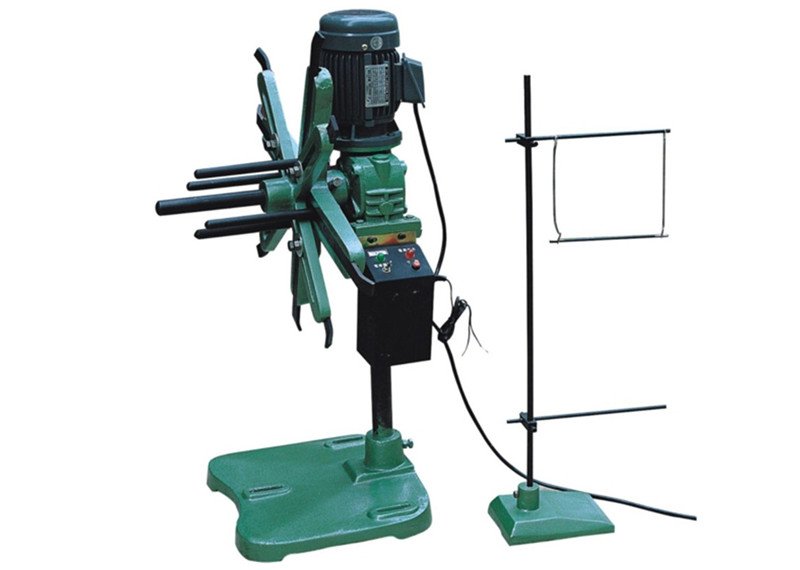

Accionamiento directo y lazo visible
Menos inercia para no tirar de una tira delicada
El motor se acopla directamente a un reductor sinfín, con una relación de reducción elevada y un par uniforme. Esta arquitectura simplifica la transmisión y favorece arranques y paradas predecibles en aplicaciones ligeras.

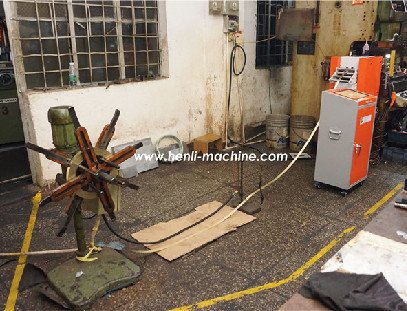

El equipo posterior consume tira
El lazo cambia de altura a medida que avanza la línea.
El sensor de lazo de 24 V detecta la posición
La varilla del soporte de inducción envía la señal de marcha o paro.
El CR recupera la holgura
La bobina gira sin obligar al alimentador a arrastrar toda su inercia.
Un eje, dos direcciones de trabajo
Desbobinado de entrada o rebobinado ligero
La función se define por el sentido de giro, el control y la tensión que puede aceptar el material. No todo residuo debe recogerse con la misma fuerza.
Entregar material a la línea
El CR alimenta una tira o película ligera hacia un alimentador servo, una prensa pequeña u otro proceso que controla el avance.
Confirme estabilidad del lazo, velocidad y dirección de salida.Recoger tira o residuo fino
Con el sentido de giro y el control adecuados puede recoger esqueleto, cinta portadora o material terminado de baja carga.
Confirme tensión admisible, diámetro final y riesgo de rotura.Control por lazo para una entrega suave
El sistema de detección de lazo controla el arranque y la parada según la posición del material. Para rebobinado o tensión continua, HENLI define el microinterruptor y la configuración de control según la aplicación.
Selección por geometría y carga
CR-100 o CR-200: compare ancho, peso, ID y OD
La tabla permite una preselección por geometría y carga. La decisión final también requiere confirmar material, superficie, velocidad y tensión admisible.
| Modelo | Ancho máx. | Peso máx. | ID de bobina | OD máx. | Motor |
|---|---|---|---|---|---|
| CR-100 | 160 mm | 100 kg | 130–410 mm | 800 mm | 1/2 HP |
| CR-200 | 200 mm | 200 kg | 200–300 mm | 800 mm | 1/2 HP |
Si el ancho no supera 160 mm, el peso no supera 100 kg, el ID está entre 130–410 mm y el OD es de hasta 800 mm.
Si el ancho no supera 200 mm, el peso no supera 200 kg, el ID está entre 200–300 mm y el OD es de hasta 800 mm.
Si el ID, el OD, el ancho o la carga quedan fuera de estos rangos, HENLI confirma si conviene adaptar el equipo o pasar a otra serie.
Aplicación en tira de cobre
La estabilidad depende de toda la ruta del material

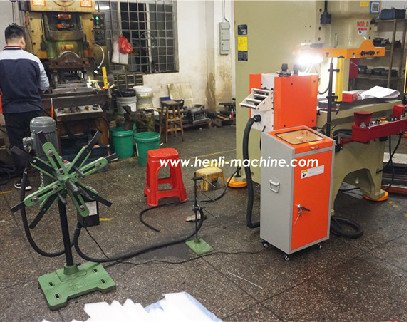

En una línea de estampado de cobre delgado, el CR aporta una entrega de baja inercia; el alimentador controla el paso y la prensa realiza el ciclo. El resultado depende de que el lazo, las alturas y las señales estén coordinados.
- Antes del alimentador
- Espacio de lazo, dirección de salida y altura de entrada.
- En la prensa
- Velocidad, paso, troquel y sensibilidad de la superficie.
- Después del golpe
- Destino del esqueleto o residuo y tensión de recogida permitida.
Vea cómo trabaja antes de elegir
Vea la línea y los ajustes del CR
Compare el recorrido del lazo durante la producción y el ajuste de ID, ancho y sensor antes de definir la integración.
Evite una selección por nombre de modelo
Reúna cuatro grupos de datos para confirmar el equipo
- 01Material y medidaMaterial, acabado, ancho, espesor y variaciones entre productos.
- 02Bobina completaPeso máximo real, ID y OD de entrada o del rollo que se recogerá.
- 03Trabajo de la líneaDesbobinado o rebobinado, velocidad, paso o SPM y tensión admisible.
- 04Integración y espacioEquipo posterior, alturas, sentido de flujo, lazo disponible y voltaje.
Dudas frecuentes de selección
Preguntas sobre el desbobinador ligero CR
Consulte las respuestas sobre uso, precio y límites de la serie CR. La cotización se define con los datos reales de su bobina y su línea.
¿Cuándo elegir CR en vez de un desbobinador MT?
El CR conviene cuando la bobina es ligera, estrecha y delgada. Si el peso, ancho o tensión suben, conviene revisar un MT estándar o hidráulico.
¿Puede trabajar como rebobinador?
Sí, puede usarse para rebobinado ligero o recolección de material, siempre confirmando tensión, velocidad, ancho y peso.
¿Cuál es el precio de un desbobinador CR?
Depende del modelo, el ancho, el peso, el voltaje, el control y el uso previsto. HENLI revisa esos datos antes de cotizar.
¿Qué pasa si la bobina supera el rango CR?
Si aumentan peso, ancho, tensión o sensibilidad del material, conviene revisar un desbobinador MT, horizontal o hidráulico en lugar de forzar la serie CR.
Selección técnica de la serie CR
Confirme si CR-100 o CR-200 encaja en su línea
Complete solo los datos que tenga disponibles. Si el material es sensible, adjunte una foto de la bobina, la superficie o el residuo para evaluar el riesgo de marcas, tirones o rotura.
- Respuesta basada en ancho, peso, ID y OD.
- Revisión del uso como desbobinador o rebobinador.
- Alternativa recomendada si la carga supera la serie CR.
