La tolerancia final no depende de un solo equipo

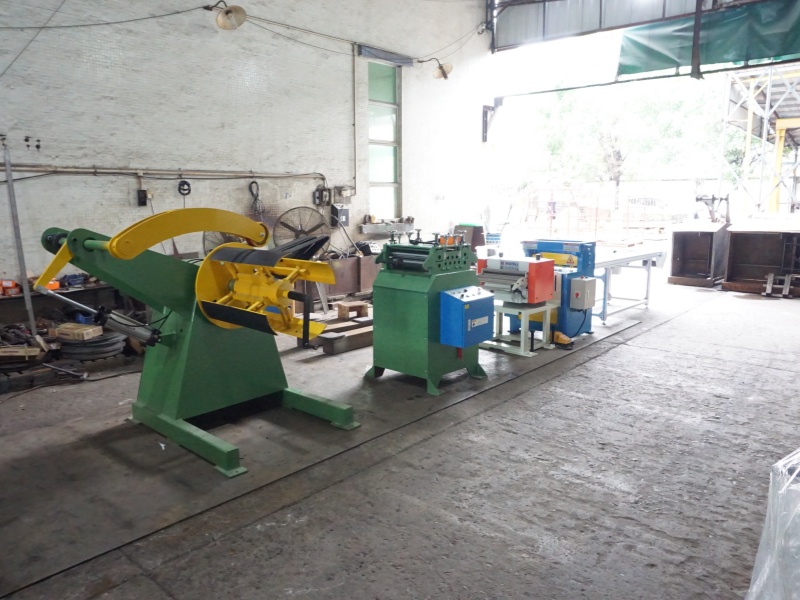

En una línea CTL, la longitud final depende de una cadena de estaciones: la bobina debe entregarse de forma estable, la banda debe entrar guiada y corregida, el sistema de avance debe mantener la referencia, la cizalla debe completar el corte y la hoja debe salir sin interferir con el siguiente ciclo. Una desviación visible al final puede comenzar antes del punto de medición.
Por eso, la precisión de un componente aislado no debe convertirse automáticamente en una promesa para toda la línea. El proyecto necesita definir la longitud nominal, la variación aceptable, el estado de producción en que se medirá y la forma de revisar las hojas. Con esa base se dimensionan las estaciones y se acuerda un criterio de aceptación.
Ver el recorrido completo de una línea CTL desde la bobina hasta la salida
Material, planitud y alimentación antes del corte
Grado, resistencia, espesor, ancho, memoria de bobina y condición superficial cambian la forma en que la banda se abre, se guía y pasa por los rodillos. Una hoja que sale con curvatura, onda o tensión residual puede dificultar tanto la medición como la recepción, aunque el valor programado de longitud no haya cambiado.
El nivelado y el avance deben revisarse como parte de la misma condición de entrada al corte. Agarre, deslizamiento, aceleración, alineación lateral y estabilidad de la banda influyen en la repetibilidad. La muestra o ficha del material y el requisito de planitud ayudan a separar un problema de forma de un problema de medición.
Distinguir planitud visible, tensión residual y condición útil de la hoja
Longitud, escuadra, rebaba y condición superficial
Una especificación de hoja debe separar dimensiones y defectos. Para la longitud, indique el rango de formatos y la tolerancia requerida. Para la escuadra, defina cómo se verificará la geometría. Para el borde, describa la dirección y el nivel de rebaba que admite el proceso posterior. Para la superficie, identifique la cara crítica, el acabado y cualquier película protectora.
La calidad del borde depende del material, la sección, la condición de la herramienta y el modo de corte; la superficie depende de toda la ruta de contacto, incluidas guías, rodillos, mesas y apilado. Expresar cada criterio por separado permite evaluar el sistema sin confundir una medida correcta con una hoja aceptable.
Qué significa un apilado aceptable para su proceso
Una pila aceptable no se define solo porque las hojas se vean ordenadas. Deben conocerse el largo y peso por hoja, el conteo por lote, la orientación, la altura de pila, la alineación que admite el proceso siguiente y la forma de retirar el material. También conviene indicar si la hoja llega a tarima (pallet), mesa elevadora, transportador u otra estación.
Recepción, transporte y apilado son alcances distintos; no todas las líneas necesitan el mismo nivel de automatización. Cuando el formato, el peso o el ritmo aumentan, la salida puede convertirse en el cuello de botella. Por eso el patrón de pila y el método de retiro se definen junto con el ciclo de corte, no al final de la compra.
Ver cómo se integran recepción, transporte y apilado en una línea CTL
Muestra, ritmo, cambio de formato y criterios de aceptación
El criterio debe representar la producción que realmente se comprará. Comparta una muestra o ficha de material, las longitudes mínima y máxima, el tamaño de lote, el ritmo esperado y la frecuencia de cambio. Si existen varias referencias, identifique cuáles gobiernan planitud, corte, manejo o espacio.

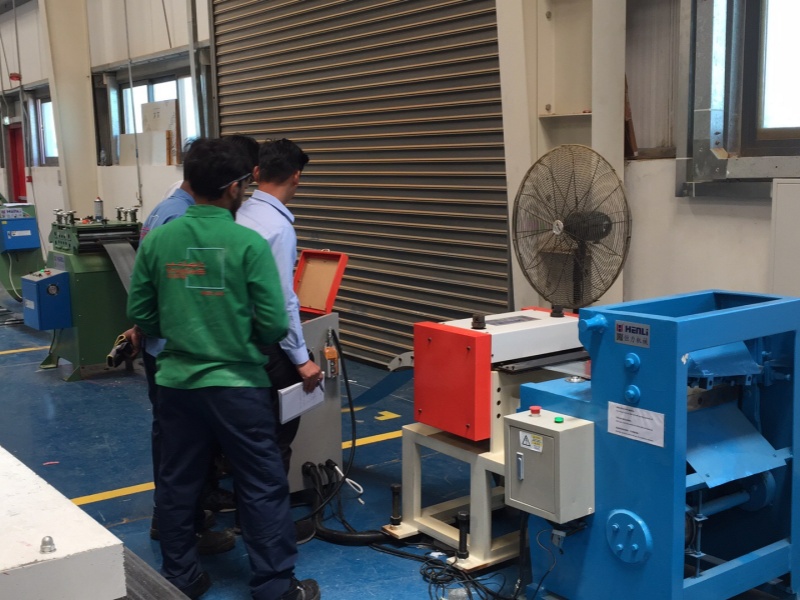

También debe acordarse cuándo se revisará el resultado: durante la puesta en marcha, después de estabilizar la línea, tras un cambio de formato o en una muestra de cada lote. El plan puede registrar longitud, escuadra, planitud, borde, superficie y orden de pila sin inventar un único valor válido para todos los materiales y configuraciones.
Revisar cuándo la exigencia de planitud requiere una niveladora de precisión
Datos que HENLI necesita para revisar una línea CTL
Envíe material y resistencia, espesores y anchos, peso y diámetro interior/exterior (ID/OD) de bobina, longitudes finales y tolerancias, ritmo, requisitos de planitud, escuadra, superficie y borde. Añada el método de corte previsto, los cambios de formato y la forma en que cada hoja debe transportarse, contarse, apilarse y retirarse.
Un plano de planta, fotos de la salida actual, ficha o muestra del material y el criterio de aceptación existente permiten iniciar la revisión aun cuando falten algunos valores. Los datos pendientes se confirman antes de cerrar la arquitectura, porque carga, nivelado, medición, corte y salida deben responder al mismo resultado final.
Equipos que intervienen en esta guía
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Enderezadoras y niveladoras Ocho tipos de enderezadora y niveladora según espesor, ancho y exigencia de planitud.

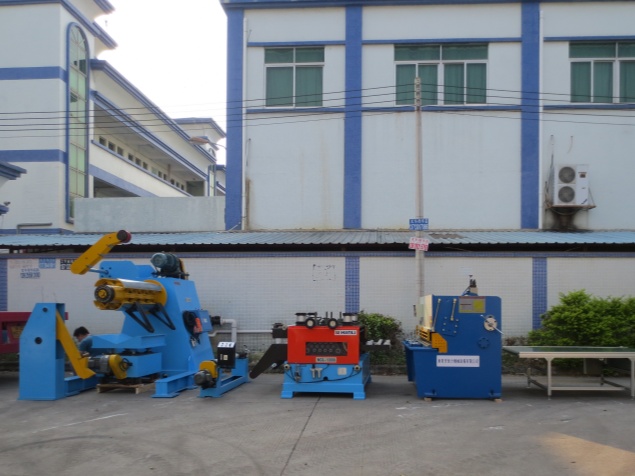

- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
Datos que conviene reunir antes de pedir apoyo
- Material, grado y resistencia
- Espesor y ancho mínimo/máximo
- Peso, ID y OD de bobina
- Longitudes finales y tolerancias
- Método de medición y muestra de aceptación
- Planitud, escuadra, superficie y borde
- Ritmo, lotes y cambios de formato
- Método de corte y requisitos de herramienta
- Transporte, conteo, pila y forma de retiro
- Plano, energía, accesos y mantenimiento
Preguntas frecuentes
¿La precisión del alimentador es la precisión de toda la línea CTL?
No. La longitud final también depende de la estabilidad de la bobina y la banda, el guiado, el nivelado, el agarre, el deslizamiento, el ciclo de corte y la salida. Un dato de un componente no sustituye el criterio de aceptación de la línea completa.
¿Qué debe incluir un criterio de longitud?
Debe indicar la longitud o rango de longitudes, la tolerancia requerida, el material y formato, la condición de producción, el método de medición y la muestra o frecuencia de revisión acordada para el proyecto.
¿El nivelado significa que toda hoja saldrá completamente plana?
No existe una respuesta universal. La condición útil depende del material, la memoria de bobina, la corrección aplicada, la forma de apoyar o medir la hoja y el proceso posterior. La planitud debe expresarse como requisito verificable del proyecto.
¿La cizalla elimina siempre la rebaba?
No. El borde depende del material, espesor, resistencia, herramienta, ajuste, desgaste y modo de corte. La consulta debe indicar el borde esperado y la dirección de rebaba que admite el proceso siguiente.
¿Toda línea CTL necesita apilado automático?
No. Mesa, transporte, conteo y apilado se seleccionan según formato, peso por hoja, ritmo, lote, patrón de pila, retiro y espacio. Una recepción más simple puede ser suficiente para algunos proyectos.
¿Qué información debo enviar para iniciar la selección?
Material y resistencia, espesor y ancho, datos de bobina, longitudes y tolerancias, ritmo, planitud, superficie, borde, corte, formato de pila, forma de retiro y plano disponible. Una ficha o muestra del material ayuda a confirmar los requisitos.
