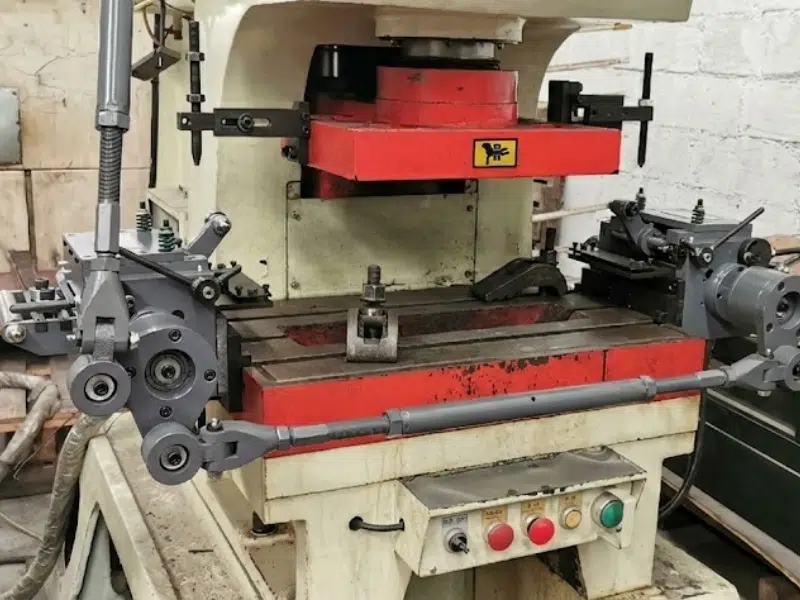

Confirme modelo, manual e interfaz con la prensa
Registre placa, modelo, serie, revisión del manual y forma de accionamiento instalada. Confirme mediante documentos si la unidad recibe movimiento desde la salida mecánica de la prensa y qué elementos de enlace pertenecen al proyecto real.
No transfiera diagramas, ángulos, intervalos o ajustes de otro alimentador parecido. Prensa, carrera, paso, material, liberación y accesorios pueden cambiar la secuencia y los puntos autorizados de servicio.

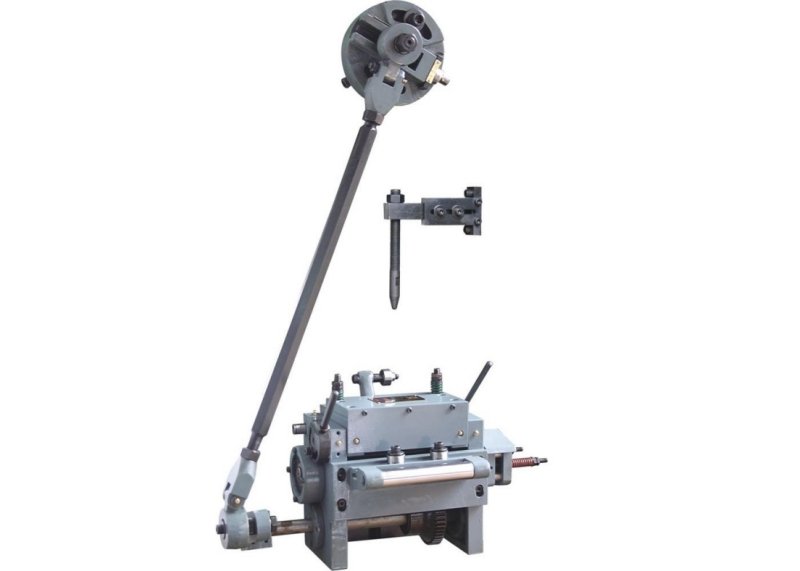

Disco excéntrico, biela y transmisión: qué registrar desde fuera
Desde una zona segura y con evidencia ya disponible, ubique disco excéntrico, biela, enlaces, cubiertas y fijaciones exteriores. Anote daño, pieza faltante, holgura visual anormal, roce, contaminación, ruido o vibración y la fase del ciclo en que aparecen.
No retire resguardos, no toque la transmisión, no gire la prensa o el alimentador y no intente reproducir el síntoma. Una observación exterior no confirma desgaste interno, ajuste, alineación ni necesidad de reemplazo.

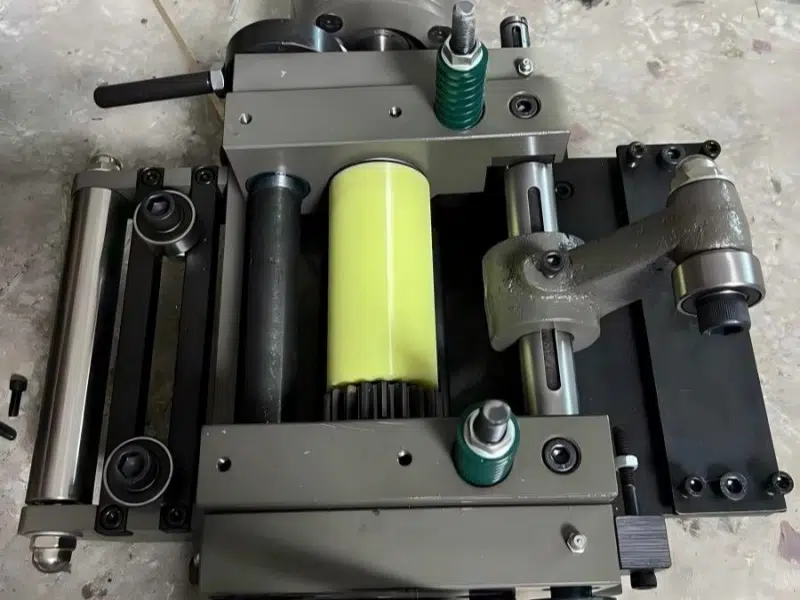

Rodillos, guías y liberación: superficie y repetición del síntoma
Registre material, ancho, espesor, acabado, paso y ritmo mostrado. Describa si hay deslizamiento, marca periódica, desvío lateral, residuo adherido o diferencia entre tira sin carga y producción, sin introducir manos, papel, galgas o herramientas.
Presión, separación, paralelismo, altura, ángulo y momento de liberación no tienen un valor público universal. Cualquier medición o ajuste debe seguir el manual exacto, el procedimiento seguro y la validación del troquel.
Ruido, vibración y marca periódica: conserve la línea de tiempo
Anote última corrida normal, primer evento anormal, momento del ciclo, frecuencia visible y si el síntoma cambia con material, paso, velocidad, arranque, paro o liberación. Un video continuo desde una zona segura ayuda más que varios primeros planos sin referencia temporal.
Una repetición cercana a una vuelta o a un ciclo es una pista para el servicio, no un diagnóstico remoto. No atribuya ruido a un rodamiento, vibración a una biela ni una marca a un rodillo sin revisar el conjunto.
Qué debe quedar en el historial de servicio
Conserve fecha, horas o ciclos si el equipo ya los registra, material y lote, programa de prensa, paso, personal autorizado, tarea realizada, piezas usadas, documento aplicado y condición observada antes y después. Marque por separado inspección, limpieza autorizada, ajuste, reparación y prueba.
El historial no debe inventar un intervalo fijo. Frecuencia, lubricante, cantidad, par, holgura, límite de desgaste y criterio de retorno salen del manual, del fabricante y del programa aprobado de la planta.
Preparar una identificación de repuesto si el servicio la solicita
Cuándo detener la observación y escalar
Detenga conforme al procedimiento de la planta ante movimiento inesperado, protección dañada, fijación exterior suelta, ruido o vibración nuevos, calentamiento o olor anormal, material atrapado, marca severa, deslizamiento repetido o falla de liberación. No continúe por medio de ciclos de prueba improvisados.
Parar el mando no demuestra que la prensa, el volante, la transmisión, el aire, la gravedad y la tira hayan quedado sin energía. Aislamiento, verificación, apertura de resguardos, inspección interna y retorno a operación corresponden a personal autorizado.
Revisar la función de liberación sin convertirla en un ajuste
Qué datos enviar para una revisión técnica
Prepare placa, manual disponible, prensa e interfaz mecánica, material, paso, ritmo, modo, síntoma, alarma, última operación normal, historial y cambios recientes. Adjunte fotos generales y video continuo ya obtenidos desde fuera del área peligrosa.
Indique expresamente lo que no pudo confirmarse. Esta información ayuda a decidir qué documento, repuesto o inspección se necesita; no autoriza una reparación remota ni garantiza que la unidad pueda volver a producir.
Equipos que intervienen en esta guía
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
- Equipos auxiliares para prensas Manejo de residuo, aspiración y equipos que completan la línea alrededor de la prensa.
Datos que conviene reunir antes de pedir apoyo
- Placa, modelo, serie y revisión del manual
- Prensa e interfaz mecánica realmente instaladas
- Material, ancho, espesor, acabado y lote
- Paso, ritmo mostrado y modo de trabajo
- Momento del síntoma: arranque, avance, liberación o paro
- Ruido, vibración, marca, deslizamiento o alarma exactos
- Estado exterior de disco, biela, cubiertas y fijaciones
- Estado visible de rodillos, guías y tira
- Última corrida normal y primer evento anormal
- Último mantenimiento autorizado y piezas documentadas
- Fotos generales y video existente desde una zona segura
- Datos no confirmados marcados como desconocidos
Preguntas frecuentes
¿Cada cuánto debe mantenerse un alimentador RFS?
No existe un intervalo universal. Use el manual de la configuración exacta, horas o ciclos, ambiente, material e historial de la planta.
¿Puedo lubricar la biela o la transmisión con una grasa equivalente?
No desde esta guía. Punto, producto, cantidad y frecuencia deben confirmarse para el modelo exacto y aplicarse por personal autorizado.
¿Una marca repetitiva demuestra que el rodillo está dañado?
No. Registre periodicidad, material, fase y estado visible; contaminación, presión, guiado, transmisión y troquel también requieren revisión.
¿Se puede ajustar la presión hasta que deje de patinar?
No por ensayo. Presión insuficiente y excesiva crean riesgos distintos. El ajuste requiere manual, material real, criterio de superficie y validación del proceso.
¿El alimentador debe girarse para observar el mecanismo?
No para completar esta guía. No reproduzca el ciclo ni mueva prensa o transmisión. Use evidencia existente y escale la inspección segura.
¿Qué diferencia hay entre mantenimiento y diagnóstico?
El mantenimiento sigue tareas y frecuencias aprobadas. El diagnóstico ordena síntomas y evidencia para determinar la causa; no deben confundirse ni improvisarse.
¿Qué video es útil para soporte?
Un video continuo ya obtenido desde una zona segura que relacione prensa, enlace exterior, alimentador, tira y momento del síntoma, sin retirar protecciones.
