Separe la desviación lateral del error de paso
La desviación lateral describe una tira que se mueve hacia el lado de operación o hacia el lado opuesto mientras avanza. Un error de paso describe una distancia longitudinal corta, larga o variable. Los dos síntomas pueden aparecer juntos, pero una medición de paso correcta no descarta que la tira esté cambiando de posición transversal.
Registre por separado el paso objetivo documentado, la distancia realmente observada y el desplazamiento lateral respecto de una referencia fija ya existente. No trace marcas ni acerque instrumentos al material durante la operación. Si sólo dispone de una pieza fuera de especificación, no deduzca todavía si el origen está en alimentación, guía, material o troquel.
La distinción evita una corrección equivocada: cambiar el paso no resuelve necesariamente una entrada lateral, y mover una guía no demuestra por qué varió la longitud. Si el problema principal es avance corto o largo, continúe en la guía de error de paso; esta página conserva únicamente la ruta transversal.
Localice el primer punto donde la tira empieza a irse hacia un lado

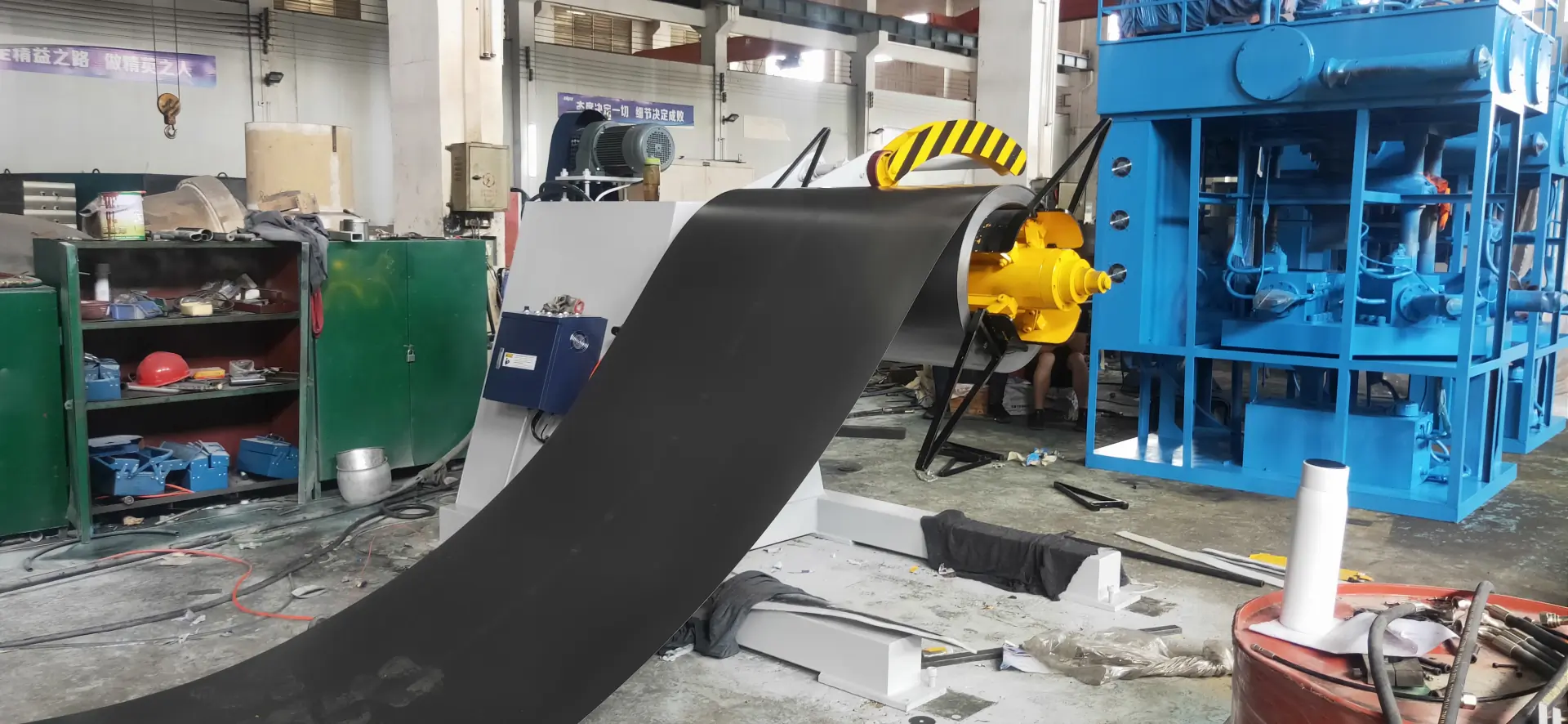

Divida la trayectoria en zonas visibles: salida de la bobina o enderezadora, lazo, entrada del alimentador, salida del alimentador, guía previa al troquel y boca del troquel. Con un video continuo ya disponible, identifique el último punto donde la tira permanece centrada y el primero donde cambia de lado.
Anote la dirección del desplazamiento en términos inequívocos, por ejemplo “hacia el lado de operación visto en el sentido de avance”. Registre también si el borde toca una guía, queda libre, oscila entre ambos lados o cambia de dirección. Una sola foto final no conserva la secuencia y puede mostrar únicamente el efecto acumulado.
No acerque una cámara, regla o mano a rodillos, guías, lazo o troquel. Si se necesita una prueba adicional, debe formar parte de un ensayo controlado por personal calificado, con resguardos, condiciones y criterios definidos para la línea exacta.
Compare cuándo aparece: desde el arranque, con velocidad o con el diámetro de bobina
Registre si la desviación aparece desde el primer avance, después de varios ciclos, al cambiar la velocidad, al disminuir el diámetro de la bobina o sólo con una receta determinada. También conviene comparar si el movimiento es continuo hacia un lado, alternante o intermitente.
Observe desde una posición permitida si al mismo tiempo cambia la forma o posición del lazo, la tensión aparente de la trayectoria o el punto donde la tira entra al alimentador. Esa coincidencia no confirma una causa; sólo permite relacionar el evento con la condición de proceso en que apareció.
Use datos ya registrados por la máquina, la orden o el historial. No aumente velocidad, no deje consumir una bobina y no cambie una receta sólo para provocar la desviación. Una condición que acerca el material al borde, al resguardo o al troquel debe detenerse según el procedimiento de la planta.
Documente el material y el estado real de la bobina
Incluya material, ancho, espesor, acabado, condición del borde y, si están disponibles, dureza o resistencia, diámetro interior, diámetro exterior y peso de bobina. Indique si la tira es recta, presenta curvatura lateral visible, borde irregular, rebaba, deformación o daño desde antes de entrar al equipo.
Compare, sin manipular la línea, si el síntoma aparece con una sola bobina, con varias bobinas del mismo lote o después de cambiar proveedor, lote, ancho o espesor. Una tira con memoria o curvatura lateral puede influir en la trayectoria, pero la apariencia por sí sola no demuestra que el material sea la causa.
Conserve una muestra sólo cuando ya haya sido retirada mediante el procedimiento autorizado. Identifique la cara, el borde, el sentido de avance y la posición aproximada en la bobina. No corte, enderece o tire del material dentro de la línea para preparar esa evidencia.
Revise la relación geométrica sin convertirla en un ajuste público
La revisión técnica puede necesitar comprobar la línea central entre desbobinado, enderezado, alimentación y entrada del troquel, además de la altura de paso y la relación de las guías con el ancho real. Esas referencias deben provenir de planos aprobados, mediciones controladas y la configuración instalada.
Registre qué equipo o troquel cambió, qué componente fue desplazado y qué trabajo de mantenimiento precedió al primer evento. Fotografías generales tomadas desde puntos seguros ayudan a mostrar la relación entre estaciones; una imagen cerrada de una guía no prueba que toda la trayectoria esté alineada.
No publique ni aplique una separación universal de guías, presión de rodillos, número de vueltas de resorte o corrección de centro. La geometría, la sujeción y la liberación dependen del material, la máquina, el troquel y el proyecto; cualquier intervención corresponde a personal calificado con las energías controladas.
Consultar capacidades y configuración del alimentador servo NC
Prepare un video que conserve toda la secuencia visible
Si ya existe un video seguro, seleccione un tramo continuo donde se vean una referencia fija, la salida del alimentador, la entrada del troquel y la dirección de avance. Añada fecha, receta, material, velocidad mostrada y número aproximado de ciclos desde el arranque hasta que aparece la desviación.
Una vista desde arriba puede ayudar a reconocer el movimiento lateral, pero no debe obtenerse colocando el teléfono sobre la tira, el lazo o el punto de operación. Tampoco retire resguardos ni ingrese al perímetro para mejorar el ángulo. Si no hay una vista permitida, describa la limitación en lugar de crear una exposición adicional.
Adjunte una foto de la placa del alimentador, una vista general de la línea y acercamientos seguros de cualquier contacto o marca ya visible. Oculte personas, órdenes reales, datos de clientes y otra información confidencial antes de compartir el expediente.
Cuándo detener la observación y escalar la revisión
Detenga el proceso conforme al procedimiento de la planta si la tira se acerca a un resguardo, se pliega, se monta sobre una guía, entra inclinada al troquel, produce piezas anormales o genera un movimiento inesperado. No continúe ciclos para determinar cuánto puede desviarse antes de fallar.
Un paro o un mando en posición de apagado no garantiza por sí solo que todas las energías estén controladas. Medir alineación, liberar material, abrir rodillos, mover guías o intervenir el troquel exige aislamiento, verificación y personal autorizado según la máquina y el procedimiento local.
El paquete para ingeniería debe indicar dónde comienza el movimiento lateral, dirección, material, bobina, receta, ritmo, estado del lazo, primer evento y último cambio conocido. Con esa secuencia se puede definir una revisión dirigida sin presentar una observación como diagnóstico confirmado.
Revisar las familias de alimentadores sin convertir la falla en una selección automática
Equipos que intervienen en esta guía
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
- Enderezadoras y niveladoras Ocho tipos de enderezadora y niveladora según espesor, ancho y exigencia de planitud.
Datos que conviene reunir antes de pedir apoyo
- Foto legible de placa, modelo y serie del alimentador
- Tipo de línea y esquema de estaciones desde la bobina hasta el troquel
- Material, ancho, espesor, acabado y condición visible de ambos bordes
- Diámetro interior, diámetro exterior, peso y lote de bobina, si están disponibles
- Paso objetivo documentado y medición disponible, para separarlo del movimiento lateral
- Dirección exacta de la desviación vista en el sentido de avance
- Último punto centrado y primer punto donde aparece el desplazamiento
- Condición al aparecer: arranque, receta, ritmo, diámetro de bobina y forma del lazo
- Foto general de feeder, guía y entrada del troquel desde una posición segura
- Video continuo ya disponible, sin cortes que oculten la secuencia
- Alarmas, piezas anormales y último cambio o mantenimiento documentado
- Datos desconocidos marcados como no confirmados
Preguntas frecuentes
¿Una tira desviada significa que el paso está mal?
No necesariamente. El paso es la distancia longitudinal; la desviación lateral es el movimiento hacia un lado. Registre ambas dimensiones por separado.
¿Puedo centrar la tira moviendo una guía durante la producción?
No desde esta guía. No intervenga guías, rodillos ni troquel con la línea en movimiento. La revisión debe seguir el manual, el aislamiento y el procedimiento autorizado.
¿La curvatura lateral del material confirma que la bobina es la causa?
No por sí sola. Es un dato importante, pero debe compararse con la trayectoria, otras bobinas, la alineación y el momento exacto en que comienza la desviación.
¿Qué punto conviene mostrar en el video?
Desde una posición permitida, muestre una referencia fija, la salida del alimentador, la entrada del troquel y el primer punto donde la tira deja de estar centrada.
¿Cambiar a otro tipo de alimentador elimina el problema?
No puede afirmarse sin revisar material, bobina, lazo, geometría, guías, troquel e integración. Esta página no recomienda un equipo a partir de un solo síntoma.
¿Cuándo debo detener la línea?
Cuando la tira se pliega, toca o supera una guía, se acerca a un resguardo, entra inclinada al troquel, produce piezas anormales o presenta movimiento inesperado.
