Guía técnica/Manejo de bobina· 29 jul 2026

El desbobinador no se detiene: diagnóstico del sensor de lazo

Si el desbobinador sigue entregando material cuando el lazo ya llegó a la zona de paro, no conviene cambiar el sensor ni ajustar el relevador por prueba y error. La misma señal visible puede venir del recorrido del lazo, el método de detección, la superficie del material, la temporización, el accionamiento o la demanda aguas abajo.

Paso 01 Ruta 01/09

Primero distinga si no se detiene, no arranca o responde de forma intermitente

Un desbobinador que sigue girando cuando el lazo ya alcanzó la zona prevista, uno que no vuelve a arrancar cuando la reserva baja y uno que responde de forma intermitente presentan síntomas distintos. Sepárelos antes de atribuir la falla al sensor.

Registre desde una zona segura un ciclo continuo: arranque, formación del lazo, llegada a la zona de detección, cambio visible de señal y respuesta del equipo. Anote si el mandril mantiene la marcha, se detiene tarde, continúa por inercia o recibe una nueva demanda del equipo aguas abajo.

Defina también qué necesita informar el sistema: un punto de contacto, uno o varios niveles del lazo, una distancia continua o el cambio del diámetro exterior de la bobina. Son señales diferentes y deben corresponder a la lógica real del equipo.

Comparar las familias de desbobinadores y su función en la línea

Paso 02 Ruta 02/09

Confirme que el lazo entra en una ventana estable

El alimentador controla el avance; la enderezadora o niveladora trabaja la forma del material; el desbobinador libera tira antes de esas máquinas. El lazo desacopla la demanda aguas abajo de la inercia de la bobina, pero sólo si su recorrido permanece dentro de una zona útil.

Si el desbobinador entrega poco material, la reserva puede quedar demasiado tensa. Si entrega de más, el lazo puede crecer, desplazarse lateralmente, tocar el piso o interferir con la estructura. Un sensor sólo puede responder a la condición que realmente alcanza su campo de detección.

Observe el recorrido sin entrar al área móvil. Verifique si el lazo cruza siempre la misma zona, si el síntoma aparece durante arranque o paro, si cambia a medida que disminuye la bobina y si la máquina siguiente modifica su demanda.

Ver cómo la demanda de tira participa en la marcha y el paro

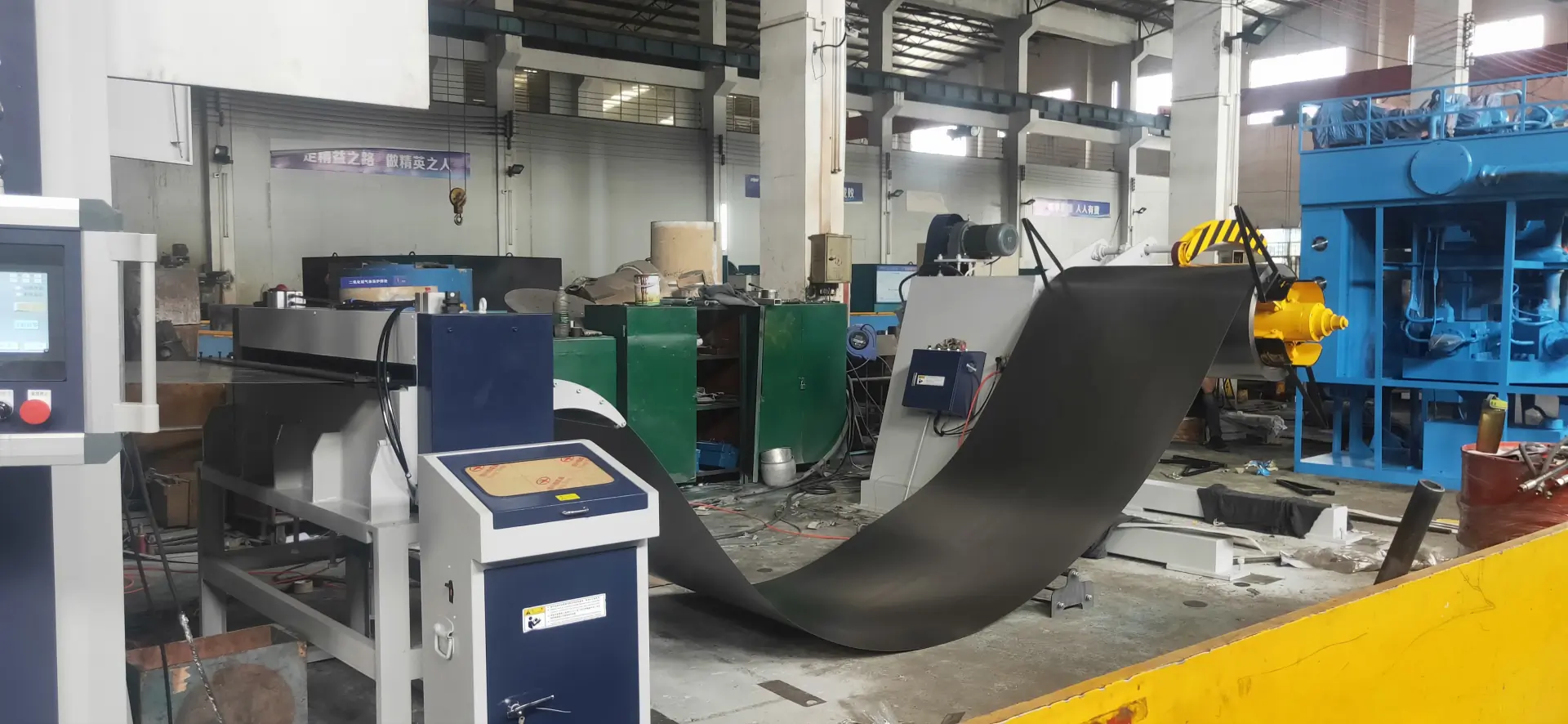

Tira ancha formando un lazo entre el desbobinador y el equipo aguas abajo
Confirme que el lazo trabaja dentro de una ventana estable antes de culpar al sensor.
Paso 03 Ruta 03/09

Brazo o soporte de contacto: cuándo basta y cuándo no

Una varilla, brazo o soporte de contacto detecta que el lazo tocó o liberó un punto previsto. Según el diseño, la señal puede depender de un interruptor mecánico, de continuidad eléctrica o de otra lógica propia del equipo; no debe suponerse que todos los sistemas de contacto funcionan igual.

Es una opción a evaluar cuando el recorrido es repetible, el contacto ligero es aceptable y la superficie es compatible. Si el diseño utiliza continuidad, también debe confirmarse que el material y la cara expuesta puedan cerrar la señal.

La película protectora, la pintura, una capa aislante, el aceite o la suciedad pueden volver intermitente una señal que depende de continuidad. No retire el recubrimiento como solución general: confirme qué principio genera el cambio, qué cara puede tocarse y si el indicador visible responde.

Revisar la configuración específica del desbobinador ligero CR

Paso 04 Ruta 04/09

Sensor fotoeléctrico: detección sin contacto y por niveles

Un sistema fotoeléctrico puede detectar el lazo cuando la tira interrumpe un haz, sin presionar su superficie. Varias zonas de detección pueden informar posiciones discretas del lazo si el control de la máquina está preparado para interpretarlas.

Puede evaluarse cuando no conviene tocar una superficie pulida, recubierta, pintada o protegida con película, o cuando el material no permite una señal conductiva estable. Esto no convierte al sensor fotoeléctrico en una solución universal.

Niebla de aceite, polvo, scrap, luz directa, vibración, desalineación o un bloqueo ajeno a la tira pueden producir señales falsas o ausentes. Valide la arquitectura óptica, el recorrido lateral del lazo, cuántos niveles necesita el proceso y qué respuesta debe corresponder a cada zona.

Revisar las opciones de integración en desbobinado pesado

Niveladora TUS tipo S de alta velocidad vista de frente
La detección sin contacto informa por niveles: revise dónde queda cada punto de disparo.
Paso 05 Ruta 05/09

Sensor ultrasónico: cuándo conviene medir la distancia de forma continua

Un sensor ultrasónico mide sin contacto la distancia entre su cara y el lazo. Cuando el controlador puede utilizar esa señal, ofrece una referencia más continua que un contacto o un haz colocado en un solo nivel.

Puede evaluarse cuando la línea necesita acompañar cambios de demanda aguas abajo y mantener el lazo dentro de una ventana controlada. La respuesta no depende sólo del sensor: también intervienen el accionamiento, la lógica, el frenado y la mecánica del desbobinador.

Una tira muy estrecha, el aleteo, un movimiento inclinado, corrientes de aire, niebla de aceite o estructuras cercanas pueden afectar la lectura. Confirme que exista un objetivo visible durante todo el recorrido y que el control pueda recibir y utilizar el tipo de señal previsto.

Conocer una arquitectura de lazo para producción de alta velocidad

Paso 06 Ruta 06/09

Feedback de diámetro exterior: qué anticipa y qué no puede medir

A medida que la bobina se consume, su diámetro exterior disminuye. Por cada giro del mandril cambia la cantidad de tira liberada, por lo que una orden de velocidad constante puede producir un comportamiento diferente entre una bobina llena y otra cercana a su final.

La retroalimentación por diámetro exterior puede ayudar al controlador a anticipar ese cambio y compensar la entrega cuando la arquitectura lo permite. El sensor de lazo, en cambio, informa lo que ocurre realmente entre el desbobinador y la máquina siguiente.

Esta opción merece revisión si el comportamiento cambia durante el consumo de la bobina. Confirme cómo se obtiene el diámetro, qué accionamiento existe y qué señales recibe el control; el feedback de OD no mide por sí solo la posición real del lazo ni reemplaza su detección.

Reunir los datos de bobina necesarios antes de definir el control

Paso 07 Ruta 07/09

Un sensor no equivale a control automático de tensión

Añadir un sensor no convierte por sí solo al desbobinador en un sistema de tensión automática. Ese resultado depende de cómo se combinan el motor o servo, el variador, el freno o embrague, la retroalimentación y la lógica de control.

Según el proceso, una arquitectura puede usar contacto, varios niveles fotoeléctricos, distancia ultrasónica, dancer, feedback de OD, célula de carga u otras señales. La selección debe partir del material, la bobina, la ventana del lazo y la demanda aguas abajo, no del nombre aislado del sensor.

En líneas rápidas o con aceleraciones frecuentes, una señal adecuada todavía necesita una respuesta coordinada del conjunto. Ningún método debe prometer por sí solo tensión constante, ausencia de rayas o eliminación de paros.

Ver cómo velocidad, demanda y recorrido afectan un lazo de alta velocidad

Paso 08 Ruta 08/09

Si cambia la señal pero el mandril continúa: control, freno e inercia

Si el indicador del sensor cambia, pero el mandril continúa girando, la causa puede estar después de la detección. Según el equipo, la cadena puede incluir lógica de control, selector de modo, temporización, variador, servo, freno, embrague o la inercia de la bobina.

Distinga una orden que nunca llega de una orden correcta seguida por una detención tardía. Un tambor pesado puede continuar por inercia; una nueva demanda aguas abajo puede ordenar otro avance; y un freno o accionamiento puede responder de forma distinta según el diseño.

No abra el gabinete, mida con tensión presente ni cambie parámetros por tanteo. La comprobación interna corresponde a personal calificado, con las energías aisladas, el diagrama exacto y el procedimiento de la planta.

Separar una falla de señal de un problema de frenado e inercia

Paso 09 Ruta 09/09

Qué datos enviar para seleccionar o diagnosticar el sistema

Comparta el modelo y la disposición de la línea, el síntoma exacto y un video continuo obtenido desde una zona segura. Muestre el mandril, el lazo, el sensor, los indicadores visibles y la demanda aguas abajo sin entrar en áreas móviles ni retirar resguardos.

Añada material, superficie, conductividad, ancho, espesor, datos de la bobina, velocidad o SPM, patrón de arranque y paro, espacio del lazo, máquina siguiente y nivel de control requerido: marcha y paro, varios niveles, señal continua o control de tensión.

Incluya el tipo de accionamiento, freno y feedback existentes, además del diagrama disponible. HENLI puede revisar qué método e interfaz deben validarse antes de cambiar componentes; la selección final depende del conjunto real.

Preparar los datos de la línea para una revisión técnica

Equipos que intervienen en esta guía

Datos que conviene reunir antes de pedir apoyo

  • Modelo del desbobinador y disposición de la línea
  • Síntoma exacto: no se detiene, no arranca, se detiene tarde o responde de forma intermitente
  • Video continuo y seguro del mandril, lazo, sensor, indicadores y equipo aguas abajo
  • Fotos del sensor, su montaje, la trayectoria del lazo y los indicadores visibles
  • Material, condición superficial, conductividad, aceite, pintura, recubrimiento o película
  • Ancho y espesor mínimo y máximo de la tira
  • Peso, diámetro interior y diámetro exterior de la bobina
  • Velocidad de línea o SPM y patrón de arranque, aceleración, producción y paro
  • Máquina aguas abajo y señal de demanda o interfaz disponible
  • Espacio del lazo, recorrido lateral, obstáculos y existencia de foso
  • Nivel de control requerido: marcha y paro, varios niveles, señal continua o control de tensión
  • Tipo de accionamiento, freno y feedback existentes; diagrama eléctrico o de control disponible
Abrir RFQ directo

Preguntas frecuentes

¿Qué sensor de lazo conviene para un desbobinador?

No existe uno universal. El contacto puede servir cuando la superficie admite una señal puntual; el fotoeléctrico evita tocar la tira y puede leer varios niveles; el ultrasónico mide distancia de forma más continua; y el feedback por diámetro exterior complementa el control al cambiar el tamaño de la bobina.

¿Todos los sensores de contacto dependen de la conductividad de la tira?

No. Algunos diseños usan continuidad eléctrica y otros un accionamiento mecánico u otra lógica. Debe confirmarse el principio real del modelo antes de atribuir la falla a una película, pintura o material no conductor.

¿Un sensor fotoeléctrico evita por sí solo las rayas?

No. Evita que el elemento detector presione la tira, pero no corrige guías, bordes, acumulación, vibración ni otros puntos de contacto. También requiere alineación y protección contra aceite, polvo, luz y bloqueos falsos.

¿Cuándo conviene un sensor ultrasónico?

Cuando el proceso necesita conocer la distancia al lazo de manera más continua que con puntos fijos y el controlador puede utilizar esa señal. Deben validarse el objetivo, el movimiento de la tira, el entorno y la integración del control.

¿Un sensor de diámetro exterior sustituye al sensor de lazo?

No. El feedback de OD informa cómo cambia la bobina durante el desenrollado; el sensor de lazo informa qué ocurre con la reserva entre el desbobinador y la máquina siguiente. Pueden complementarse, pero no son intercambiables.

¿Un sensor de lazo equivale a control automático de tensión?

No. El control de tensión o de lazo depende del conjunto de accionamiento, frenado, retroalimentación y lógica, definido para la bobina, el material y la demanda aguas abajo.

¿Por qué no se detiene aunque la tira toque la varilla?

El contacto visible no confirma que la señal haya cambiado ni que llegue a la orden de paro. Deben validarse el principio de detección del modelo, la superficie del material y, por personal calificado, la cadena entre sensor, control y accionamiento.

¿Debe ajustarse el relevador o el VFD por prueba y error?

No. Primero se confirma la geometría del lazo, el cambio de señal y la respuesta externa. La revisión interna sólo corresponde a personal calificado, con las energías aisladas, el diagrama exacto y el procedimiento de la planta.
