Serie CL · tira ligera y bobina de núcleo no estándar

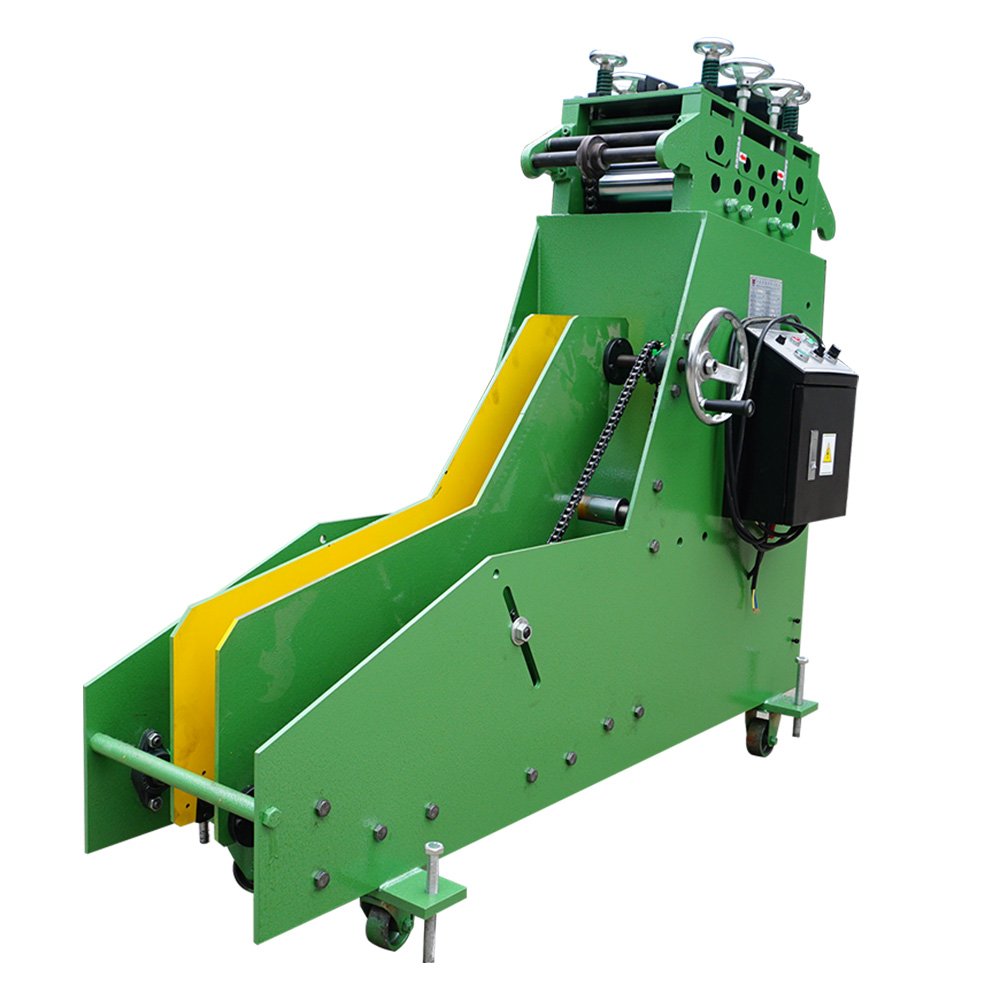

Desbobinador enderezador CL 2 en 1 para tira de 0,35 a 3,2 mm
Sujete la bobina entre dos placas, enderece la tira en una estructura vertical y elija por separado el alimentador que controla cada avance hacia la prensa.
- CL estándar
- 0,35–2,2 mm
- CL-A
- 0,35–3,2 mm
- Ancho nominal
- 150–400 mm
- Carga publicada
- 400–800 kg
Primera decisión
Elija CL cuando la prioridad sea una bobina ligera, un núcleo poco común y una celda compacta
La CL está orientada a tira fina y estrecha cuando no hay exigencias especiales de acabado superficial. Si aumentan el peso, el ancho, la resistencia o la sensibilidad a marcas, envíe primero los datos del material para evaluar otro modelo o una serie de mayor capacidad.
Diámetro interior no estándar
Las placas laterales evitan depender del rango de expansión de un mandril. Confirme igualmente la geometría y la estabilidad de la bobina.
Tira ligera y estrecha
Use la matriz de ancho por espesor; el ancho nominal no permanece disponible en todo el rango.
Cambio entre estaciones

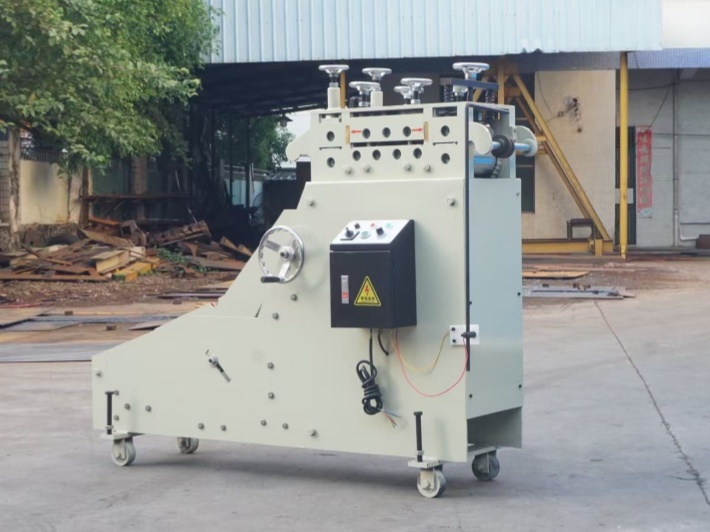

Las ruedas ayudan a mover la unidad. Para producir, inmovilice, nivele y alinee la máquina con el equipo posterior.

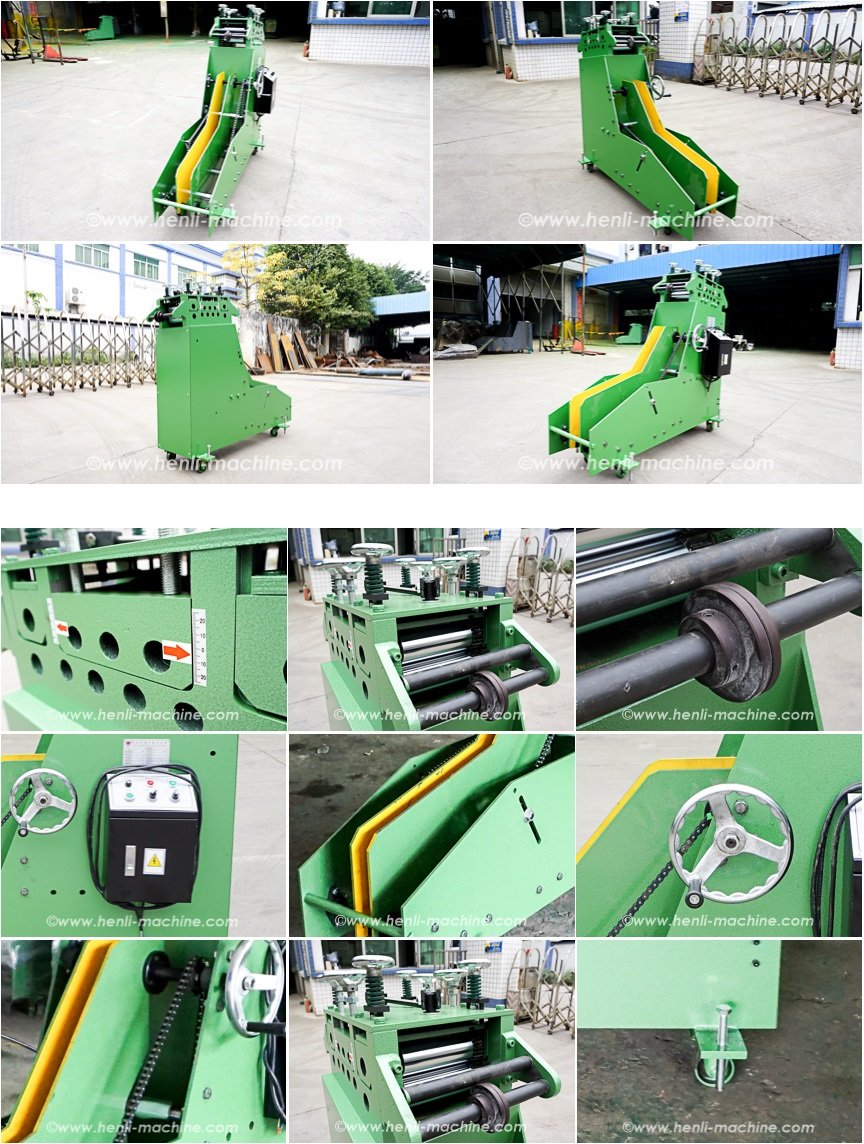

Recorrido y ajuste
La CL sostiene, desenrolla y endereza; un equipo separado controla el paso

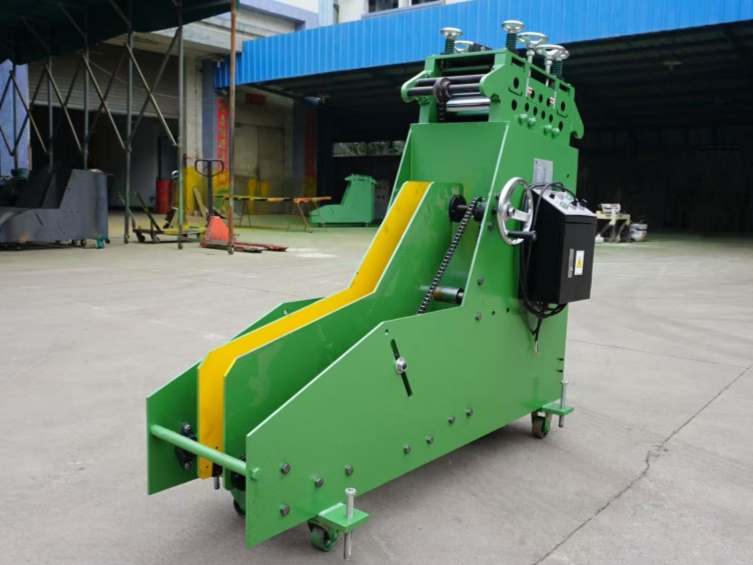

- 01Sujetar la bobina
Las dos placas laterales contienen el rollo sin expandir un mandril dentro del núcleo.
- 02Guiar la tira
Centre los bordes y presente el material al cabezal sin forzar la alineación.
- 03Ajustar el enderezado
La regulación en cuatro puntos permite corregir la presión sobre la tira.
- 04Crear una reserva
Deje un lazo adecuado entre la CL y el alimentador para separar el trabajo continuo del avance de la prensa.
Modelos y capacidad
Seleccione primero el rango general de cada modelo y después cruce el espesor con el ancho real
La serie comparte una velocidad de 15 m/min y un diámetro exterior publicado de 1.000 mm. El material de referencia para la matriz tiene un límite elástico de 235 N/mm².
Cuatro tamaños, cada uno con versión estándar y versión A
| Tipo | Modelo estándar | Modelo A | Ancho nominal | Espesor estándar | Espesor A | Potencia publicada | Carga estándar | Carga A |
|---|---|---|---|---|---|---|---|---|
| 150 | CL-150 | CL-150A | 150 mm | 0,35–2,2 mm | 0,35–3,2 mm | 0,75 kW | 400 kg | 500 kg |
| 200 | CL-200 | CL-200A | 200 mm | 0,35–2,2 mm | 0,35–3,2 mm | 0,75–1,5 kW | 500 kg | 600 kg |
| 300 | CL-300 | CL-300A | 300 mm | 0,35–2,2 mm | 0,35–3,2 mm | 1,5 kW | 550 kg | 700 kg |
| 400 | CL-400 | CL-400A | 400 mm | 0,35–2,2 mm | 0,35–3,2 mm | 1,5–2,2 kW | 600 kg | 800 kg |
La ausencia de un rango fijo de mandril solo se refiere al diámetro interior; la capacidad sigue limitada por el peso, la geometría y la estabilidad de la bobina. Envíe el diámetro interior real para confirmar la selección.
Ancho máximo a cada espesor publicado
Los puntos por encima de 2,2 mm requieren la variante A. No extrapole los valores si la resistencia supera 235 N/mm².
| Modelo | 0,35 mm | 0,8 mm | 1,2 mm | 1,5 mm | 2 mm | 2,5 mm | 2,8 mm | 3,2 mm |
|---|---|---|---|---|---|---|---|---|
| CL-150 | 150 mm | 150 mm | 150 mm | 135 mm | 90 mm | 75 mm | 60 mm | 45 mm |
| CL-200 | 200 mm | 200 mm | 200 mm | 180 mm | 120 mm | 100 mm | 80 mm | 60 mm |
| CL-300 | 300 mm | 300 mm | 300 mm | 280 mm | 240 mm | 180 mm | 120 mm | 85 mm |
| CL-400 | 400 mm | 400 mm | 400 mm | 360 mm | 280 mm | 220 mm | 180 mm | 120 mm |
Equipo posterior
El alimentador se elige por el paso y la velocidad de la tira, no por la variante CL o CL-A
Son dos decisiones combinables: la elección entre CL y CL-A depende del material y la bobina; la del alimentador, del paso, la velocidad, los cambios de receta, la precisión y el presupuesto.

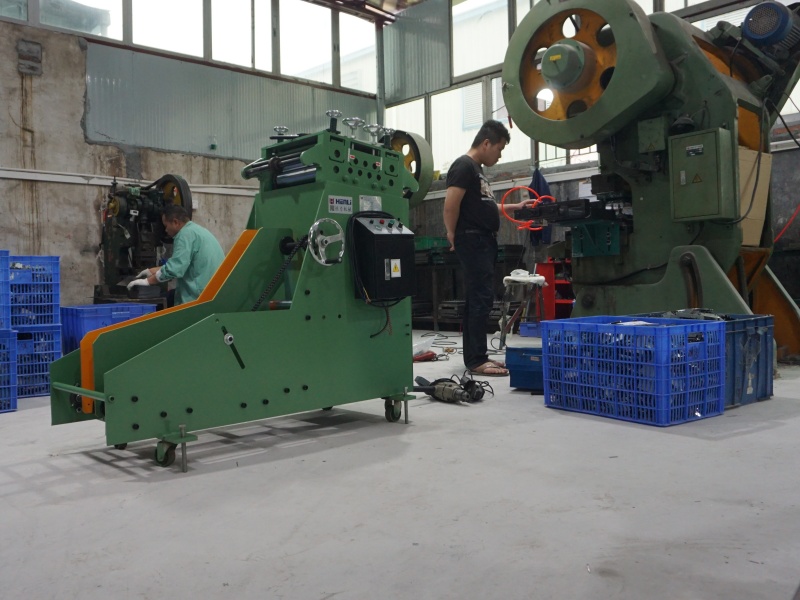

Alimentador neumático
Considérelo para piezas simples, troqueles dedicados y proyectos donde la facilidad de mantenimiento y la inversión inicial pesan más que los cambios frecuentes de longitud.
Ver alimentador neumático

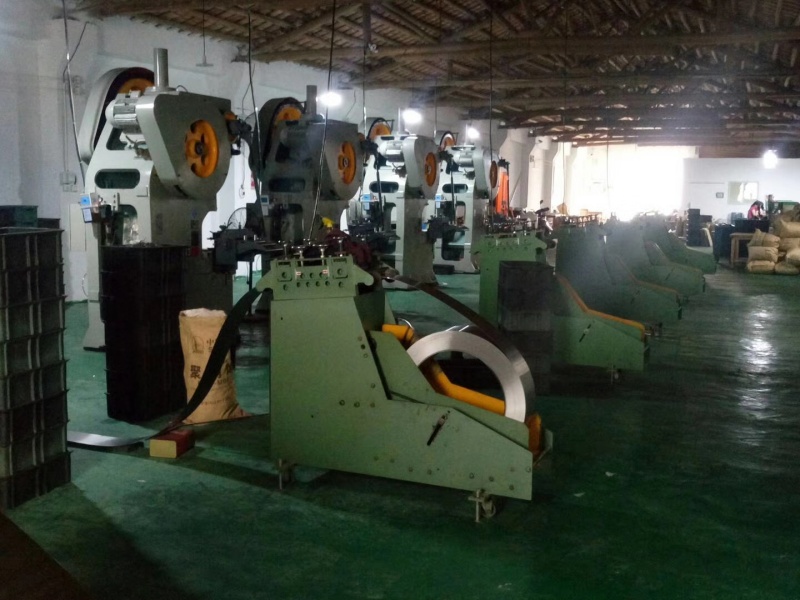

Alimentador mecánico de rodillos
Adecuado para procesos repetitivos con longitud de avance fija y sincronización mecánica con la prensa.
Ver alimentador de rodillos

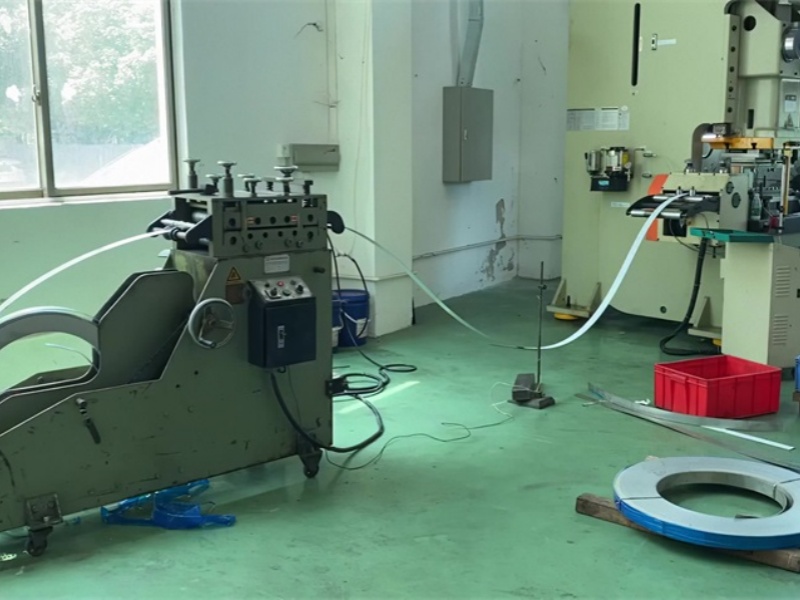

Alimentador servo
Para cambiar longitudes, guardar recetas o adaptar una celda a referencias distintas sin cambiar el principio de sujeción de la CL.
Ver alimentador servoInstalación real

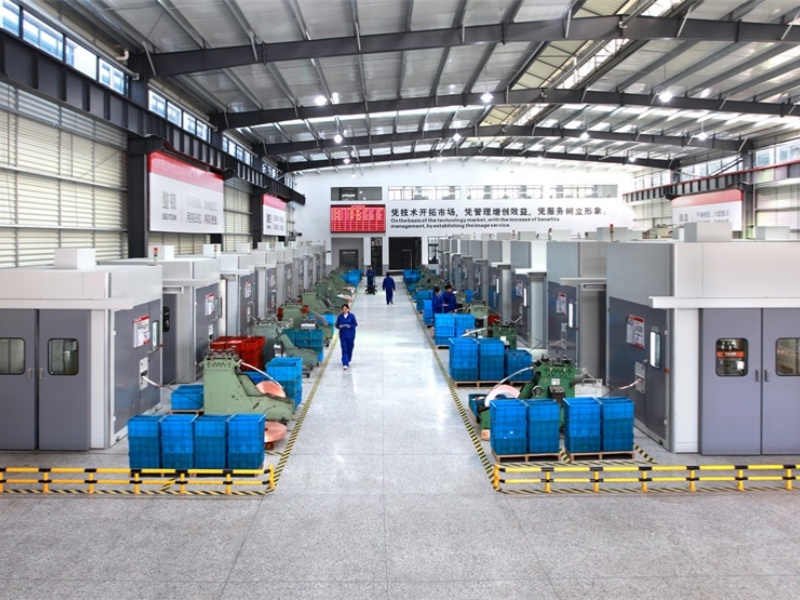

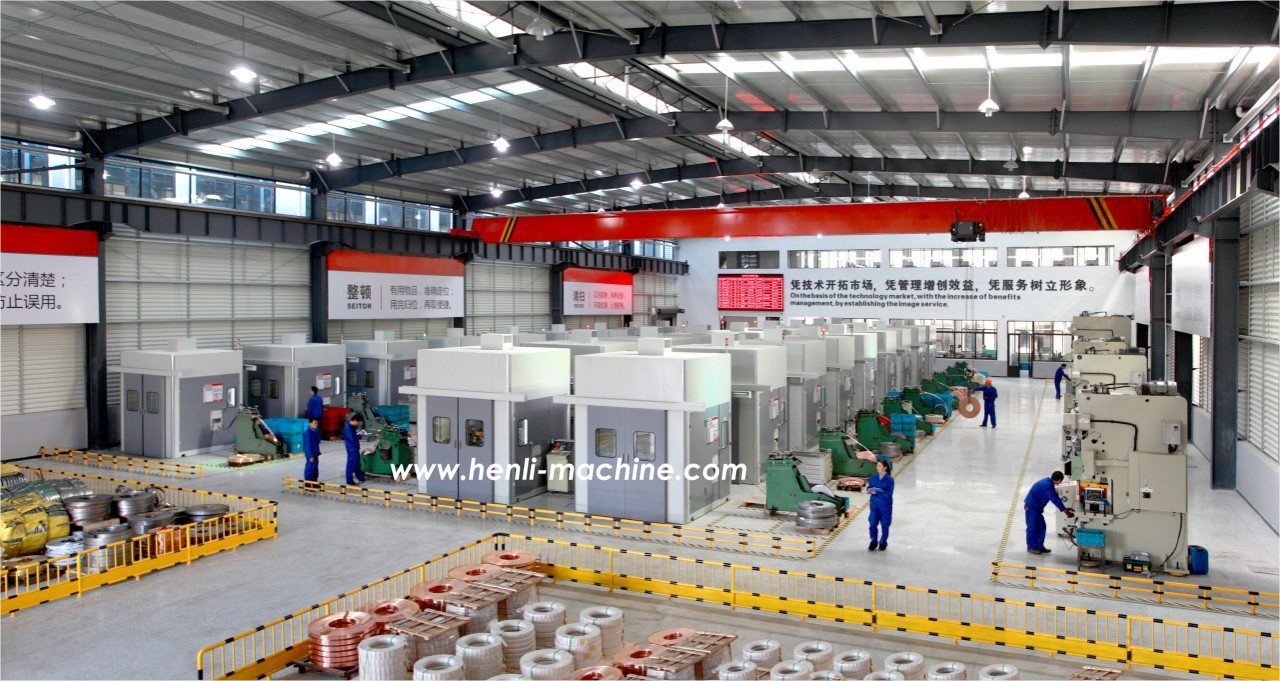

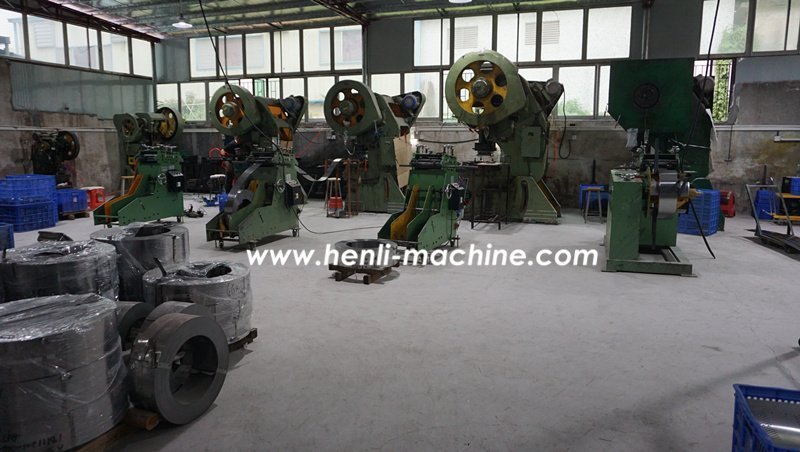

Una instalación compacta debe conservar acceso, alineación y una ruta estable de material
Use las referencias de taller para definir el corredor del operador, el espacio de la bobina, el lazo, la posición del alimentador y el centro de la prensa.
Antes de fijar la posición
- Confirme el sentido de trabajo y la altura de salida.
- Reserve acceso a ajustes, protecciones y transmisión.
- Defina la distancia necesaria para un lazo estable.
- Inmovilice, nivele y alinee cada estación.
- Confirme voltaje, frecuencia y conexión con la prensa.

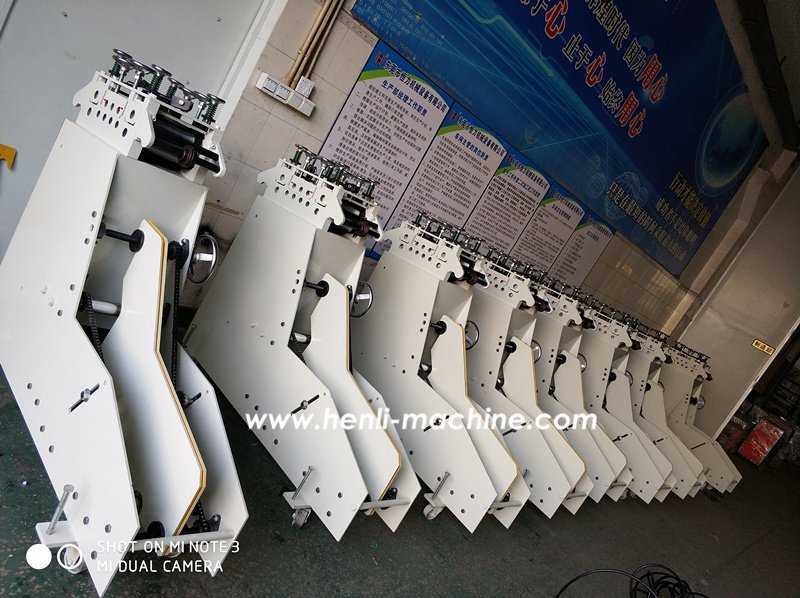

Fabricación y entrega
Confirme el modelo y las conexiones de cada celda
La cotización debe especificar el modelo, la variante, el sentido de trabajo, la altura, el alimentador posterior, la alimentación eléctrica y el destino. Cada instalación requiere confirmar estos datos para su prensa.
Selección y cotización
Envíe primero lo que ya conoce; el correo es el único dato obligatorio
Para una preselección útil, indique material y resistencia, ancho y espesor, peso y diámetros de bobina, alimentador posterior, prensa y velocidad prevista. Puede completar la instalación y las opciones durante la revisión.
- 01Material
Calidad, resistencia, acabado y riesgo de marcas.
- 02Tira
Ancho y espesor de cada referencia.
- 03Bobina
Peso, diámetro interior, diámetro exterior y forma de apoyo.
- 04Línea
Alimentador, prensa, troquel, velocidad y espacio disponible.
Selección y cotización
Solicite una preselección de la serie CL
El correo electrónico es el único campo obligatorio. Añada los datos que ya tenga y complete lo demás después.
Preguntas antes de cotizar
Capacidad, movilidad y automatización de la serie CL
Use estas respuestas para preparar la consulta; HENLI confirma la combinación final con el material, la bobina y la prensa reales.
01 ¿La serie CL limita el diámetro interior de la bobina?
No utiliza el rango fijo de un mandril expansible: dos placas laterales sujetan bobinas con diámetro interior pequeño o no estándar. Aun así, envíe el diámetro interior real, el diámetro exterior, el peso y la forma de apoyo para confirmar estabilidad.
02 ¿Qué diferencia hay entre CL estándar y CL-A?
CL estándar cubre de 0,35 a 2,2 mm y CL-A amplía el rango hasta 3,2 mm. El ancho máximo disminuye a medida que aumenta el espesor; compruebe la matriz y la resistencia del material antes de elegir.
03 ¿CL-400A procesa 400 mm de ancho a 3,2 mm de espesor?
No. La matriz publica un ancho máximo de 120 mm a 3,2 mm para la fila CL-400, con material de referencia de 235 N/mm². Los espesores superiores a 2,2 mm requieren la variante A y la capacidad debe confirmarse con el material real.
04 ¿La serie CL puede formar una línea automática de estampado?
Sí. CL desbobina y endereza; después se combina con un alimentador neumático, mecánico de rodillos o servo programable. El equipo posterior controla el avance hacia la prensa y se elige por paso, cambios de receta, velocidad, precisión y presupuesto.
05 ¿Las ruedas permiten producir sin fijar la máquina?
No. Las cuatro ruedas facilitan mover la CL entre estaciones. En cada posición de trabajo debe quedar inmovilizada, nivelada y alineada con el alimentador, la prensa y el centro del troquel.
06 ¿Cómo están preparados los rodillos de enderezado?
Los rodillos de enderezado son de acero al cromo 40Cr, con tratamiento térmico, endurecimiento por inducción de alta frecuencia, cromado duro y dureza superficial HRC60. Informe también si la superficie de la pieza queda visible o presenta riesgo de marcas.
07 ¿Qué datos necesita HENLI para seleccionar una CL?
Envíe material y límite elástico, ancho y espesor, peso y diámetros de bobina, alimentador posterior, prensa y velocidad prevista. El correo electrónico es el único dato obligatorio para iniciar la consulta; puede completar lo demás después.
