Empiece por el recorrido completo de la bobina
El proyecto debe representar el trayecto desde la zona donde el equipo de planta entrega la bobina hasta el área de transferencia, el mandril y la salida de la tira hacia la siguiente estación. El croquis debe identificar el lado de carga, los accesos, las obstrucciones, el espacio de giro y la relación con el equipo posterior.
Este mapa sirve para definir interfaces y medidas, no para publicar una secuencia de operación. La maniobra real, las zonas de exclusión y el uso de cada equipo deben quedar en los planos, el manual de la máquina, la evaluación de riesgos y el procedimiento aprobado por la planta.
Qué resuelve un carro de carga y qué no
Según el diseño del equipo, el carro puede recibir la bobina en una zona de transferencia definida, ajustar su altura dentro del recorrido previsto y acercarla al mandril. Su conveniencia depende del peso, el ancho, el diámetro exterior, la frecuencia de cambio, la visibilidad, el acceso y la repetibilidad que exige el proyecto.
El carro no aumenta por sí solo la capacidad del desbobinador, no corrige un rango de mandril incompatible y no reemplaza la cimentación, el control de lazo, la preparación de la tira ni la integración con la siguiente estación. Cada una de esas decisiones necesita una confirmación separada.
Tres alineaciones distintas: altura, posición axial y passline
La altura de centro compara el eje del diámetro interior de la bobina con el eje del mandril. La posición axial define dónde queda la bobina a lo largo del mandril respecto de la referencia de la máquina. Ambas condiciones deben comprobarse con el plano y la configuración reales.
La línea de paso o passline es otra referencia: describe cómo sale la tira hacia la enderezadora, el alimentador, la prensa o la siguiente estación. Una bobina alineada con el mandril no demuestra por sí sola que la ruta completa del material esté alineada, y una passline correcta tampoco confirma la posición axial sobre el mandril.
Piso, rieles, recorrido y espacio de maniobra
El layout debe reservar la envolvente del carro, el recorrido previsto, la zona de transferencia, el retorno, el acceso del equipo de manejo y el espacio de mantenimiento. También conviene ubicar gabinetes, unidad hidráulica, columnas, guardas, pasillos y cualquier interferencia entre la zona de carga y el equipo posterior.
El croquis de planta debe incluir medidas y condiciones conocidas del piso o la cimentación, pero una guía pública no define rieles, anclajes ni obra civil. La solución final se confirma con el modelo, las cargas, los planos del proveedor y la revisión de ingeniería de la planta.
Montacargas, grúa y coil car cumplen funciones diferentes
El montacargas o la grúa pueden encargarse del movimiento dentro de la planta hasta una zona de entrega aprobada, mientras que el carro puede resolver el último posicionamiento dentro de la arquitectura de la máquina. La división exacta depende del layout, el equipo disponible, la bobina y el plan de manejo definido para el sitio.
No existe una jerarquía universal entre estos medios ni un carro que sustituya automáticamente al equipo de planta. La cotización debe mostrar dónde ocurre la transferencia, qué espacio necesita cada sistema, cuál es el lado de carga y qué restricciones de acceso deben respetarse.
Ver la carga como una decisión distinta de accionamiento y expansión

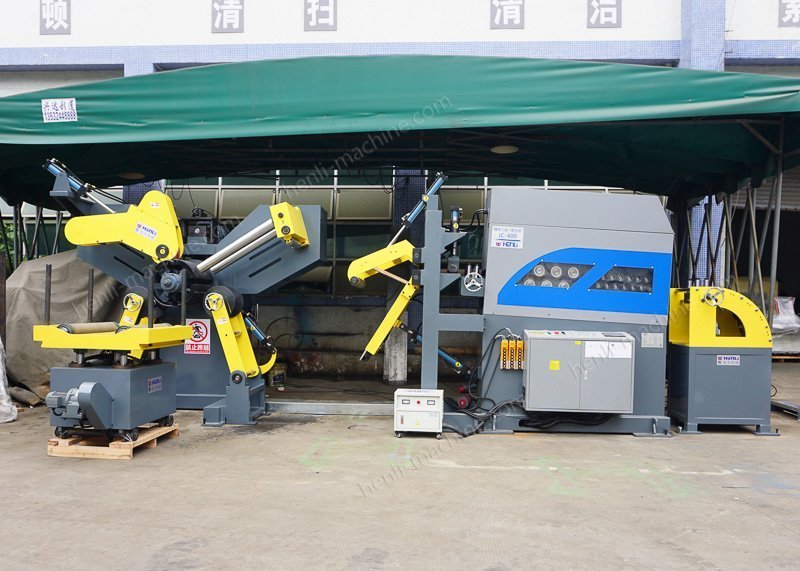

Mandril, soporte exterior y brazo presor: interfaces separadas
El mandril sujeta la bobina desde su diámetro interior; un soporte exterior puede evaluarse para el extremo libre en ciertas configuraciones; y un brazo presor puede ayudar a controlar las vueltas exteriores cuando la aplicación lo requiere. El carro cumple otra función: trasladar y posicionar la bobina dentro de su recorrido de diseño.
Estos elementos no forman un paquete estándar para todas las máquinas. La expansión, el accionamiento, el soporte, el brazo presor y el carro deben confirmarse por modelo, material, bobina y riesgo del proyecto, sin deducir su presencia o su lógica de control a partir de una fotografía.
Qué cambia si la bobina tiende a abrirse
Si las vueltas exteriores tienden a separarse o expandirse durante el desbobinado, no trate el problema como si un solo accesorio resolviera toda la carga y la alimentación. Registre cuándo aparece, cuánto cambia con el diámetro y si coincide con arranque, paro o demanda intermitente. Peso, ancho, espesor, grado o resistencia, ID, OD, condición de enrollado y tendencia de recuperación son datos para revisión; no forman un umbral universal.
Mandril: sostiene la bobina por el diámetro interior. Su rango, expansión y capacidad se confirman para el modelo y la bobina reales; no controla por sí solo las vueltas exteriores.
Retención lateral: ayuda a establecer la posición axial o lateral de la bobina cuando la configuración la incorpora. No sustituye la sujeción interior, no ejerce la función radial de un brazo presor y no debe confundirse con un soporte exterior del extremo libre del mandril.
Brazo presor: mediante un rodillo de contacto puede ayudar a mantener asentadas las vueltas exteriores mientras se libera material. No soporta el peso de la bobina, no la centra lateralmente y no gobierna el lazo.
Carro de carga: traslada la bobina dentro del recorrido previsto y ayuda a presentar su centro al mandril durante la carga. No contiene las vueltas exteriores durante producción ni controla la demanda aguas abajo.
Detección de lazo: informa al control sobre la condición de la reserva de tira para coordinar la respuesta del desbobinador con la demanda aguas abajo. No retiene físicamente la bobina ni reemplaza el brazo presor; la respuesta exacta depende del diseño eléctrico y de control suministrado.
Estas funciones no constituyen un paquete estándar ni deben suponerse presentes por una fotografía. Confirme por separado mandril, retención lateral, soporte exterior cuando exista, brazo presor, carro, sensores, accionamiento y lógica de control según el modelo, la orden y la evaluación del proyecto.
Una vuelta exterior abierta o un material con energía elástica almacenada puede desplazarse de forma inesperada. Si se observa esa condición durante carga o desbobinado, detenga la actividad, mantenga a las personas fuera de la zona de liberación y aplique el control de energías de la planta. No entre entre vueltas, no presione el material con la mano, no retire flejes ni improvise una sujeción desde esta guía; la evaluación y cualquier maniobra corresponden a personal calificado con el manual y el procedimiento aprobados para la máquina y la bobina reales.
Para la revisión de ingeniería, reúna peso, ancho, espesor, grado o resistencia, ID/OD, método de carga, layout, equipo aguas abajo y fotografías o video ya existentes que muestren la apertura desde una zona segura. No vuelva a operar ni intervenga la bobina solo para producir evidencia.
Energía, control, mantenimiento y equipo aguas abajo
El expediente debe identificar la alimentación eléctrica disponible, la ubicación prevista de la unidad hidráulica y el gabinete, las interfaces de control que el fabricante debe confirmar y la relación con la enderezadora, el alimentador, la prensa o la reserva de material. La altura y el centro de la ruta deben revisarse como parte de la línea, no solo del desbobinador.
El plan de mantenimiento debe obtenerse para el modelo suministrado y cubrir únicamente los puntos, medios y frecuencias que indique su documentación. Las inspecciones internas eléctricas, hidráulicas o mecánicas corresponden a personal calificado, con las energías aisladas y conforme al procedimiento de la planta; este artículo no sustituye esas instrucciones.
Datos para validar el layout antes de cotizar
Una revisión útil combina material, rango de espesores y anchos, peso, ID, OD, frecuencia de cambio, ritmo de producción, lado de carga, centro del mandril, ruta de material, espacio, accesos, equipo de manejo y configuración existente. Los datos desconocidos deben quedar marcados para confirmar, no reemplazarse por valores genéricos.
Las fotos y el croquis ayudan cuando muestran el área completa y las medidas relevantes. Deben obtenerse solo desde una condición aprobada, sin exponer personas a una maniobra ni enviar información personal innecesaria. Con este expediente se pueden definir las interfaces pendientes antes de seleccionar y cotizar el equipo.
Equipos que intervienen en esta guía
- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Enderezadoras y niveladoras Ocho tipos de enderezadora y niveladora según espesor, ancho y exigencia de planitud.
Datos que conviene reunir antes de pedir apoyo
- Material, grado o resistencia y requisito de superficie
- Espesor mínimo y máximo; ancho mínimo y máximo
- Peso máximo, ID y OD de la bobina
- Frecuencia de cambio y ritmo de producción
- Sentido de alimentación y lado previsto de carga
- Altura del centro del mandril y centro de la ruta hacia la siguiente estación
- Espacio disponible, recorrido previsto y croquis con medidas
- Método de entrega: montacargas, grúa u otro; pasillo, giro y restricciones de acceso
- Desbobinador, 2 en 1 o 3 en 1; soporte exterior, brazo presor, hidráulica y control existentes
- Fotos seguras del área, piso o cimentación disponible, acceso de mantenimiento, voltaje, país y requisitos de planta
Preguntas frecuentes
¿Cuándo conviene evaluar un carro de carga para bobina?
Se evalúa con el peso, el ancho, el diámetro exterior, la frecuencia de cambio, el acceso, la visibilidad, la necesidad de repetir la posición y el equipo de manejo disponible. No existe un umbral de tonelaje que sirva para todas las máquinas y plantas.
¿El coil car reemplaza al montacargas o a la grúa?
No necesariamente. El equipo de planta puede llevar la bobina hasta una zona de transferencia y el carro puede resolver el posicionamiento final dentro de la arquitectura prevista. La división de funciones debe quedar definida en el layout y el plan de manejo del sitio.
¿Qué significa alinear la bobina con el mandril?
Significa confirmar al menos la altura del centro del diámetro interior y la posición axial sobre el mandril. Además, se verifica por separado la línea de paso de la tira hacia la siguiente estación.
¿La bobina y la prensa deben quedar siempre en una línea recta?
Deben respetar la ruta de material aprobada para la línea real. Una instalación puede incluir una enderezadora, un alimentador, una reserva de material u otras estaciones, por lo que el plano del proyecto define alturas, centros y cambios de dirección.
¿Un carro de carga sirve para cualquier desbobinador, 2 en 1 o 3 en 1?
No se puede asumir. Deben confirmarse la compatibilidad del modelo, la altura, el recorrido, el lado de carga, las interfaces hidráulicas y eléctricas, la estructura, el espacio y la ruta hacia el equipo posterior.
¿El soporte exterior o el brazo presor vienen siempre con el carro?
No. El soporte exterior, el brazo presor y el carro resuelven funciones diferentes. Su disponibilidad, necesidad y relación de control dependen del modelo, la bobina y la evaluación del proyecto.
¿Qué mantenimiento necesita un coil car?
Debe usarse el plan del modelo suministrado para conocer puntos de revisión, medios y frecuencias. Las tareas internas corresponden a personal calificado, con las energías aisladas y de acuerdo con el manual y el procedimiento de la planta.
¿Qué debe enviar el comprador antes de cotizar?
Material, espesores y anchos, peso, ID, OD, frecuencia de cambio, lado de carga, centro del mandril, equipo posterior, croquis con medidas, método de entrega y configuración existente. Las fotos solo deben obtenerse desde una condición aprobada y sin incluir información personal innecesaria.
