Tira continua · lubricación por gravedad
Alimentador de aceite CT para lubricar ambas caras antes de la prensa

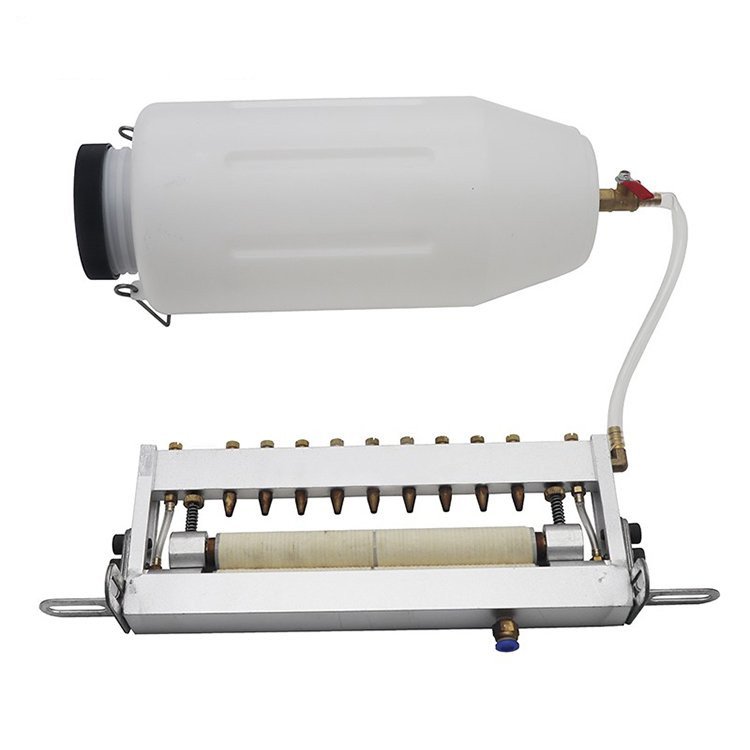

El depósito de 4 L alimenta una barra de microajuste; los rodillos superiores e inferiores transfieren una película de aceite a la tira antes del troquel. Ocho tamaños CT cubren anchos de 65 a 1.200 mm.
Para seleccionar el tamaño, confirme ancho y espesor de la tira, aceite, velocidad de línea y espacio disponible antes de la prensa.
- Ancho de material
- 65–1.200 mm
- Espesor por modelo
- 0,1–6,0 mm
- Depósito estándar
- 4 L · gravedad
- Aplicación
- Dos caras · rodillos de fieltro
01 · Aplicación correcta
Lubricación simple en línea para tira continua

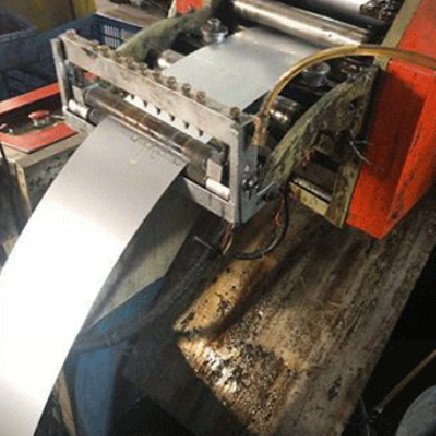

La gravedad alimenta el conjunto sin convertirlo en una estación automática con bomba. La tira cruza entre dos rodillos antes de entrar al alimentador o al troquel.
Corresponde cuando
Necesita aceite continuo en ambas caras
- Material en tira de 65 a 1.200 mm
- Alimentación por gravedad desde un depósito de 4 L
- Ajuste de caudal por zonas sobre el ancho
Si requiere bomba o señales
Revise una estación para bobina
Una bomba, tanque mayor, circulación o señal de prensa exige definir otro sistema de lubricación.
Ver lubricador de bobinaSi trabaja con formatos
Use una estación para lámina cortada
La carga y el retorno de piezas individuales requieren otra arquitectura de manipulación.
Ver opción para lámina02 · Circuito de trabajo
Cuatro puntos para controlar la película de aceite

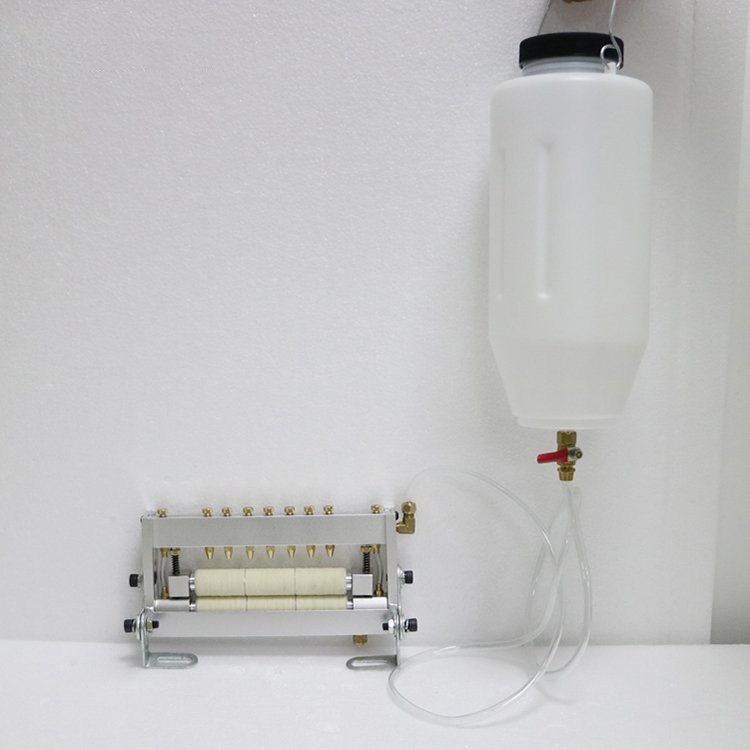

La regulación empieza en el depósito y termina en el contacto de los rodillos con las dos caras de la tira.
- 01Depósito de 4 L
El aceite desciende por gravedad.
- 02Barra de distribución
Las válvulas ajustan el caudal por zonas.
- 03Fieltro superior e inferior
Los segmentos transfieren aceite a las dos caras.
- 04Salida hacia la prensa
La tira continúa al alimentador o al troquel.
03 · Control y mantenimiento

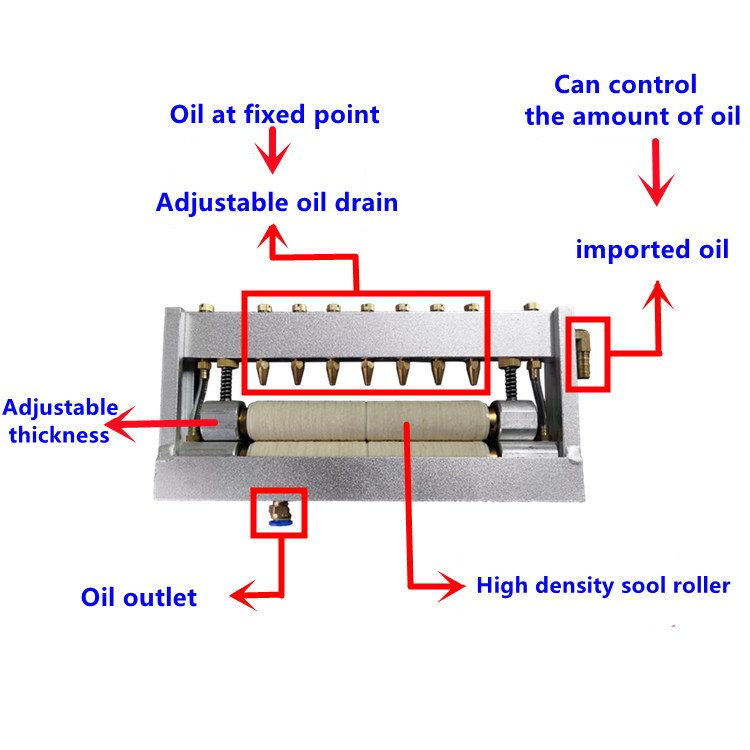

Microajuste por zonas y fieltro reemplazable por segmentos
Cada válvula alimenta una zona del rodillo. El ajuste permite concentrar el caudal donde realmente pasa la tira y reducir exceso de aceite fuera del ancho útil.
- Caudal
- Microajuste individual por salida
- Contacto
- Rodillos superior e inferior
- Construcción
- Fieltro de lana de alta densidad
- Servicio
- Segmentos desmontables para limpieza o cambio
04 · Selección CT
Ocho anchos útiles, desde 65 hasta 1.200 mm
El número del modelo indica el largo útil del rodillo de fieltro. Seleccione un tamaño igual o mayor que el ancho real de la tira.
Deslice horizontalmente para ver largo total y espesor.
| Modelo | Ancho máx. de tira | Largo total | Espesor |
|---|---|---|---|
| CT-65 | 65 mm | 165 mm | 0,1–3,0 mm |
| CT-80 | 80 mm | 180 mm | 0,1–3,0 mm |
| CT-100 | 100 mm | 200 mm | 0,1–3,0 mm |
| CT-150 | 150 mm | 250 mm | 0,1–3,0 mm |
| CT-200 | 200 mm | 300 mm | 0,1–3,0 mm |
| CT-250 | 250 mm | 350 mm | 0,1–3,0 mm |
| CT-300 | 300 mm | 400 mm | 0,1–3,0 mm |
| CT-1200 | 1.200 mm | 1.300 mm | 0,1–6,0 mm |
CT-65 a CT-300: espesor de 0,1 a 3,0 mm. CT-1200: espesor de 0,1 a 6,0 mm. Confirme el material y el aceite antes de cotizar.

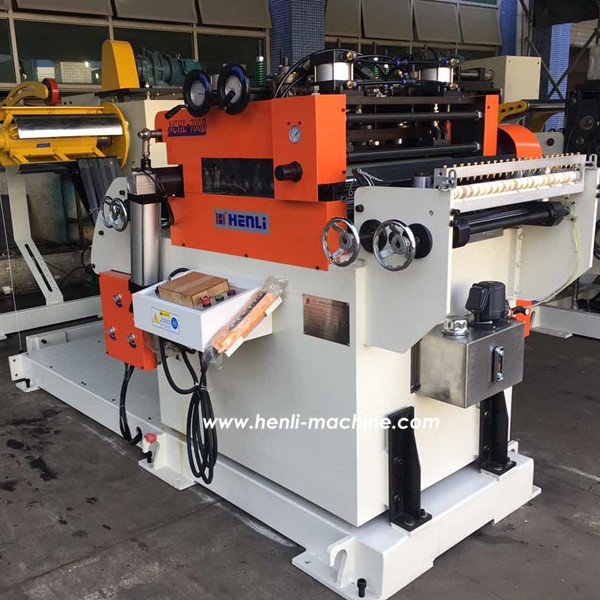

05 · Integración
Defina el punto de montaje con la línea completa

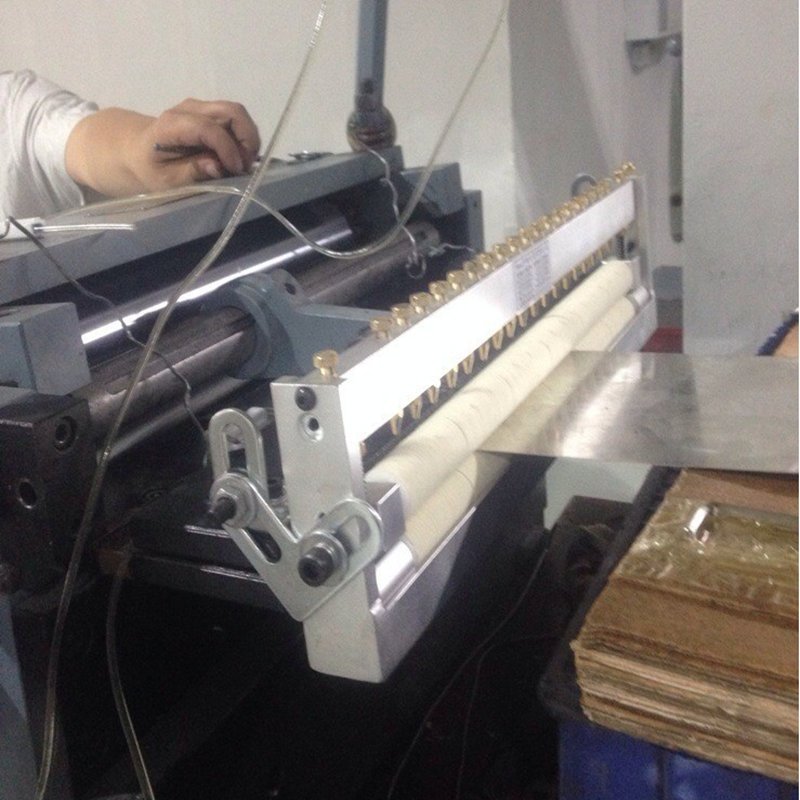

El conjunto puede instalarse en la ruta de la tira antes del alimentador o cerca de la entrada a la prensa. La posición final debe conservar la alineación y dejar acceso al depósito, válvulas y rodillos.
- Ancho y altura de la tira en el punto de paso
- Distancia disponible entre alimentador y prensa
- Acceso para rellenar el depósito y limpiar el fieltro
- Velocidad de línea o golpes por minuto

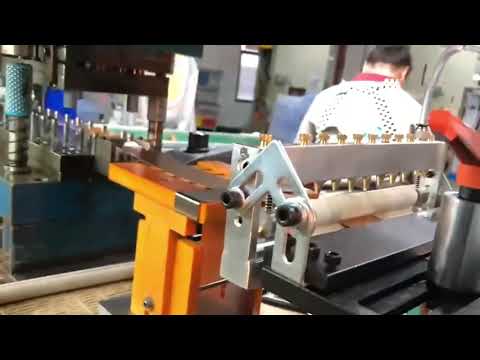

06 · Operación real
Trabajo del alimentador de aceite de dos caras
Observe el contacto de los rodillos y el paso real del material antes de definir ancho, espesor y posición de montaje.
Ver operación en YouTube07 · Antes de cotizar
Preguntas de selección
Reúna ancho, espesor, aceite, velocidad y espacio de montaje para recibir una recomendación de tamaño CT.
¿El alimentador CT aplica aceite en una o en dos caras?
Los rodillos superior e inferior entran en contacto con la tira y distribuyen aceite en ambas caras antes de que el material llegue al troquel.
¿Cómo se elige el tamaño CT?
El número CT corresponde al largo útil del rodillo de fieltro. Seleccione un largo igual o mayor que el ancho real de la tira; por ejemplo, CT-300 cubre material de hasta 300 mm.
¿Cuánto espacio ocupa el conjunto?

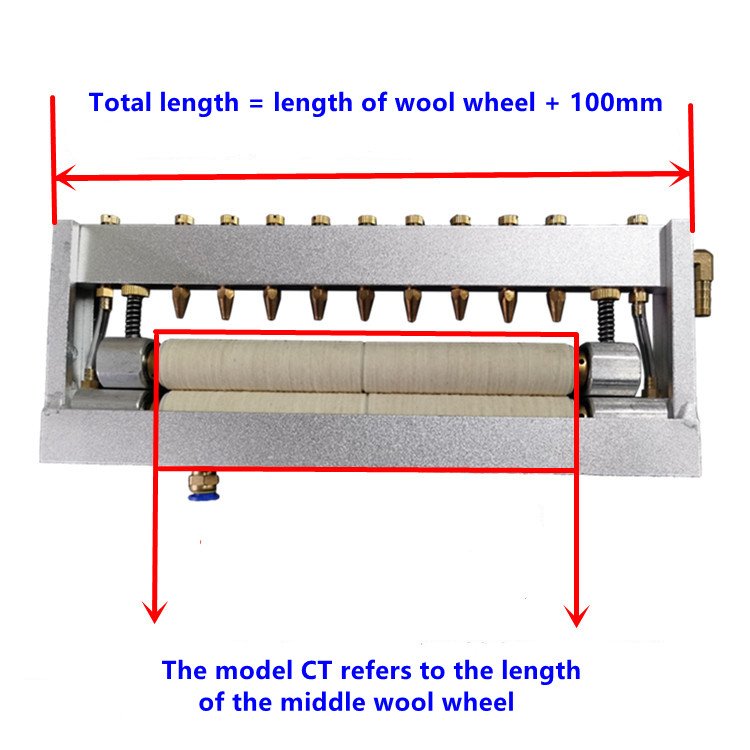

La longitud total publicada es el largo útil del rodillo más 100 mm. Además de esa medida, confirme espacio para el depósito, la manguera y el acceso de ajuste.
¿Qué mantenimiento requieren los rodillos?
El fieltro de alta densidad está formado por segmentos. Esta construcción facilita limpiar o sustituir secciones sin tratar el rodillo como una sola pieza.
¿Cuándo conviene revisar otro sistema de lubricación?
Si necesita bomba, circulación, señal de prensa, un tanque de mayor capacidad o una estación para formatos cortados, indique ese requisito para seleccionar el sistema correspondiente.
08 · Selección y cotización
Comparta los datos de la tira y el punto de montaje
Con ancho, espesor, tipo de aceite y velocidad se puede confirmar el largo útil, el rango de espesor y el espacio del conjunto.
Ancho y espesor máximos
02Material, acabado y aceite
03Velocidad o SPM
04Foto o plano del punto de montaje
Selección y cotización
Solicite el tamaño CT adecuado
El correo electrónico es el único campo obligatorio. Complete los datos técnicos que ya tenga.
