Formatos cortados · lubricación antes de prensa
Lubrique ambas caras de la lámina y recíbala del mismo lado
La estación recibe formatos cortados, aplica aceite con rodillos superiores e inferiores y devuelve cada lámina al punto de carga. Se integra junto a prensas hidráulicas, de embutido o formado.
Para seleccionar la estación se confirma el formato máximo, el aceite, la forma de carga y el espacio real junto a la prensa.
- Material de entrada
- Formatos cortados
- Aplicación
- Cara superior + inferior
- Ancho de trabajo
- Hasta 1.200 mm
- Manipulación
- Manual, robot o estación
01 · Aplicación correcta
Una estación para láminas que ya están cortadas
Esta arquitectura cambia el flujo de una tira continua por un ciclo de carga, lubricación y retorno de cada formato.
La aplicación corresponde cuando
La lámina se lleva individualmente a una prensa hidráulica
- Aceite necesario en la cara superior e inferior
- Carga manual, por robot o desde una estación
- Descarga y transferencia desde el mismo lado
Si el material llega como bobina
Use una solución para tira continua
El lubricador CT trabaja en línea antes del alimentador o troquel, sin devolver formatos cortados.
Ver lubricador de bobina CTSi solo falta aceite en un punto
Revise primero dónde debe aplicarse
Una necesidad localizada sobre el troquel no exige necesariamente una estación de rodillos para toda la lámina.
Qué definir para lubricar discos metálicos antes del embutido

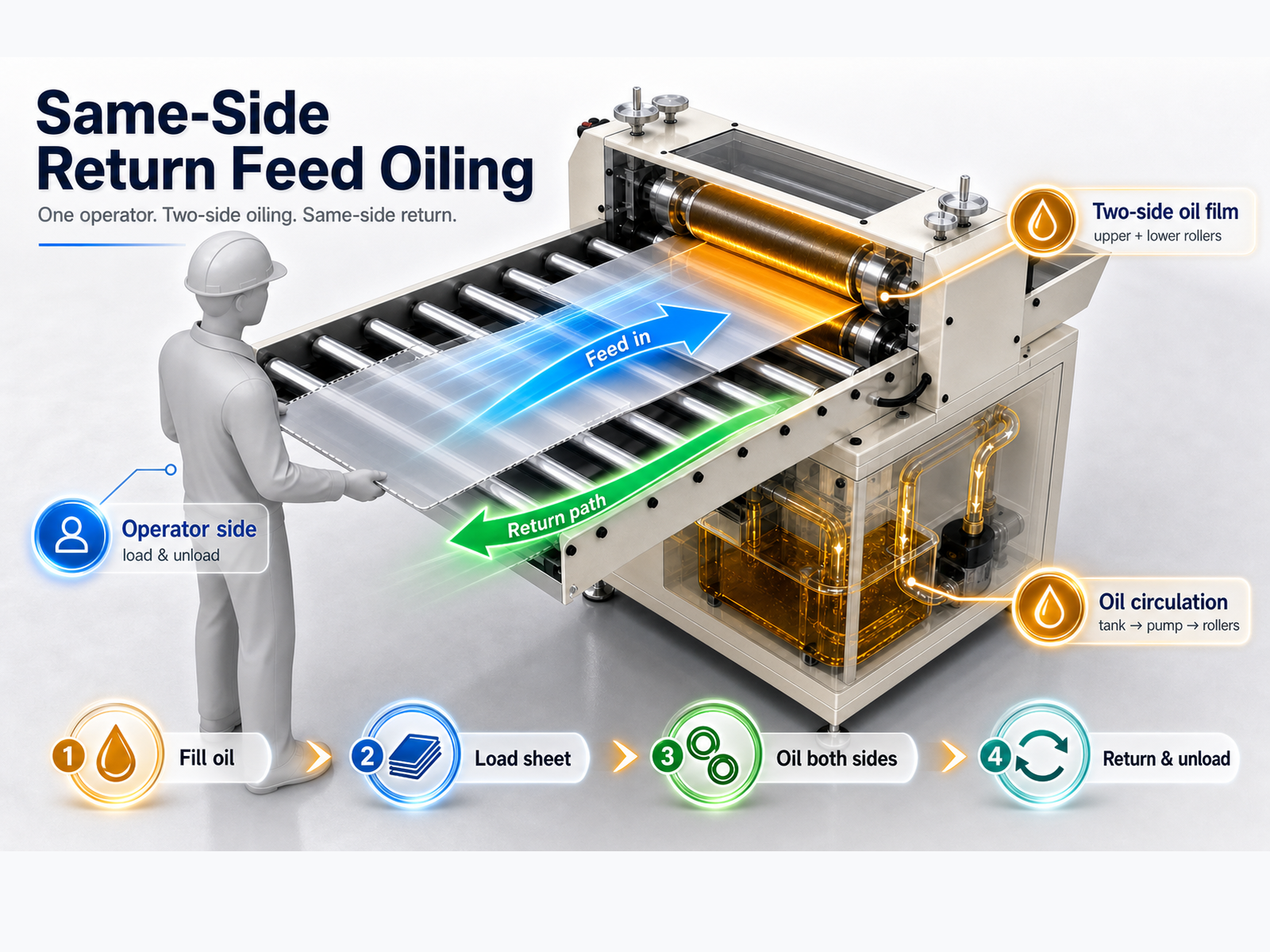

02 · Recorrido
Cuatro movimientos, un solo lado de operación
El retorno paralelo mantiene carga y descarga frente al operador o al sistema automático que alimenta la prensa.
- 01
Cargar
El operador, robot o estación coloca la lámina cortada sobre la mesa.
- 02
Detectar

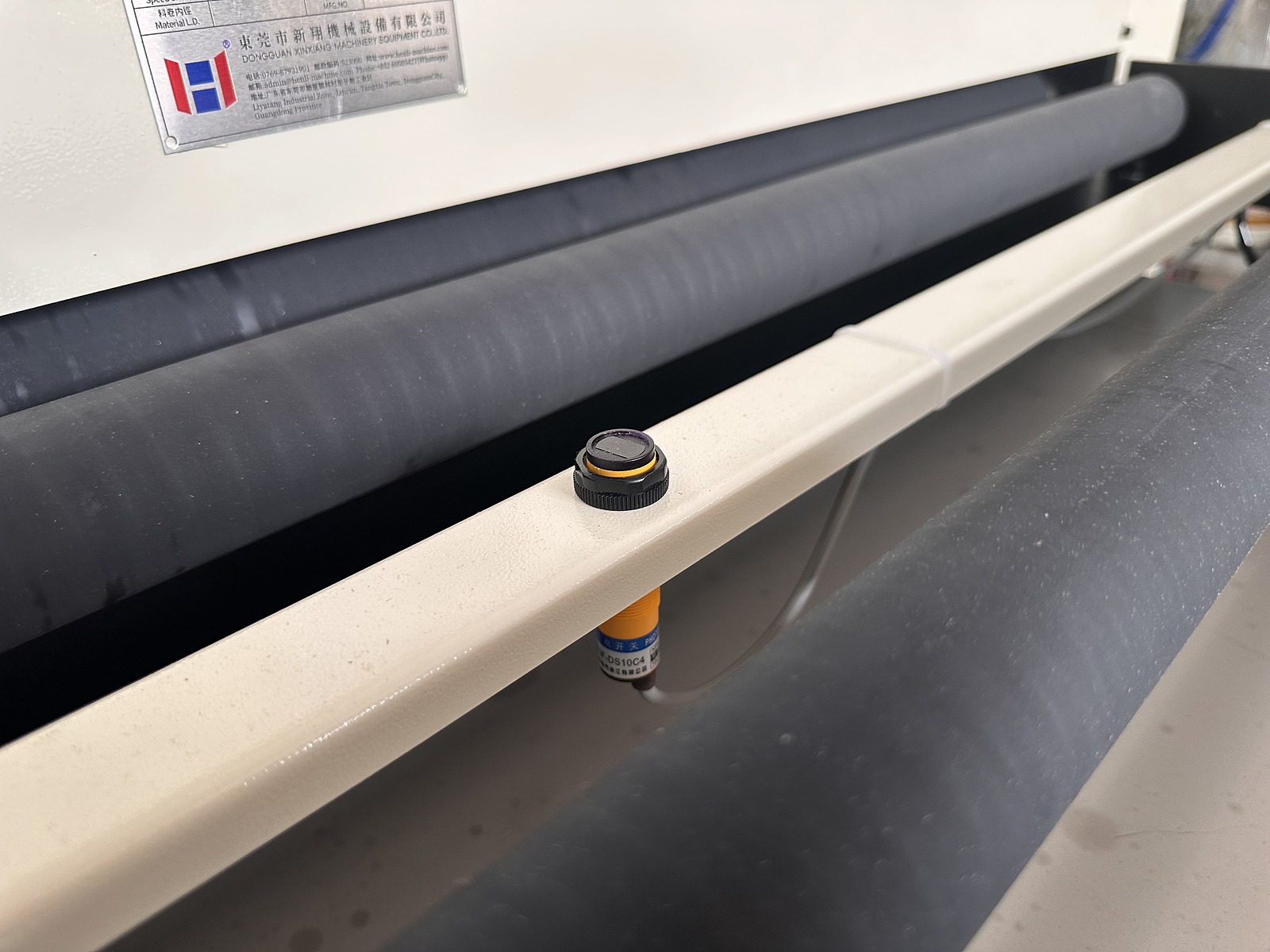

El sensor fotoeléctrico reconoce la entrada y habilita el ciclo configurado.
- 03
Lubricar
Los rodillos superiores e inferiores distribuyen el aceite sobre las dos caras.
- 04
Retornar
La lámina vuelve al mismo lado para su descarga y transferencia a la prensa.
03 · Ancho de estación
Compare el ancho de trabajo con su formato mayor
Empiece por el ancho máximo y confirme también largo, peso y método de manipulación para dimensionar la estación.

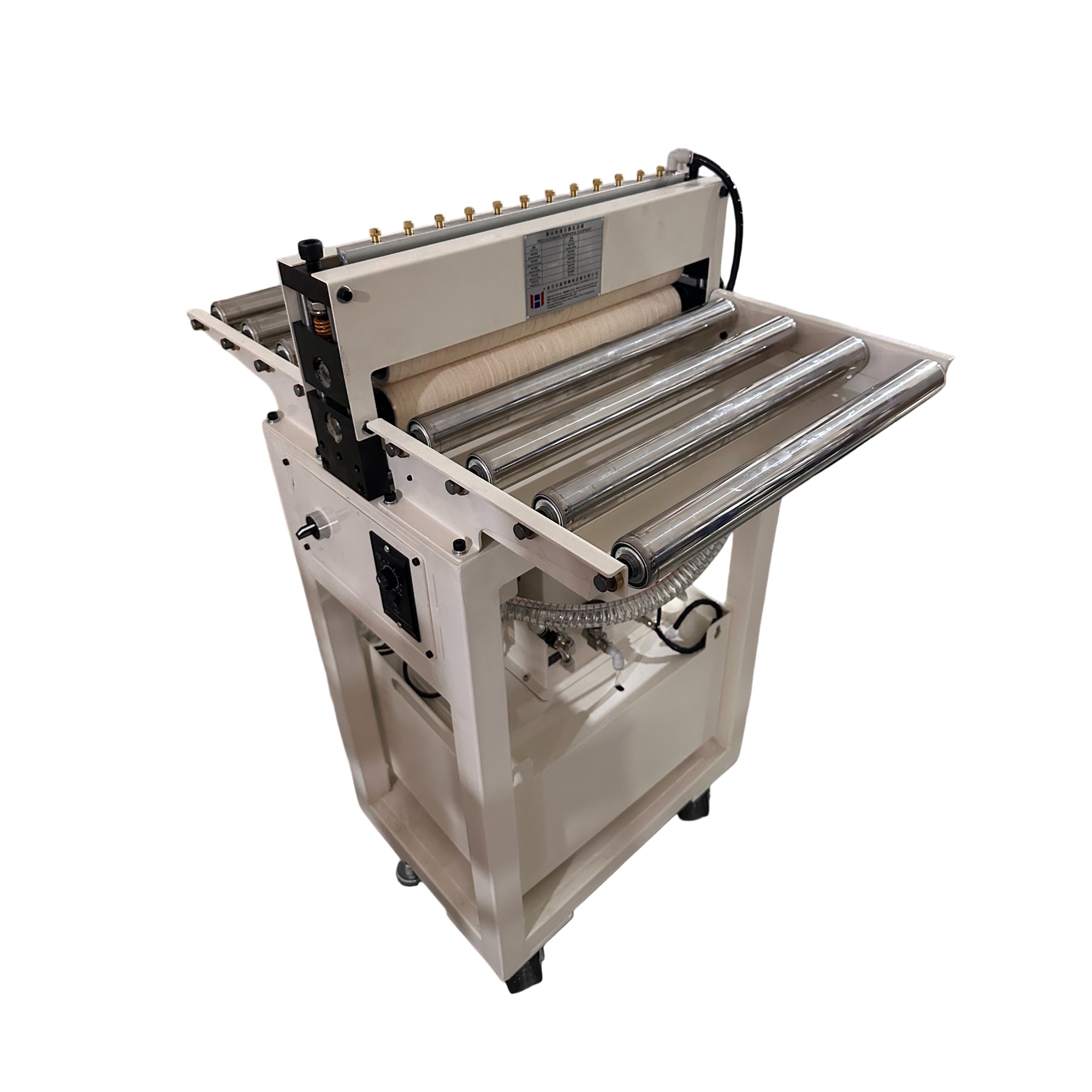

Estación compacta
Para formatos compactos; confirme largo, peso y espacio de manipulación.

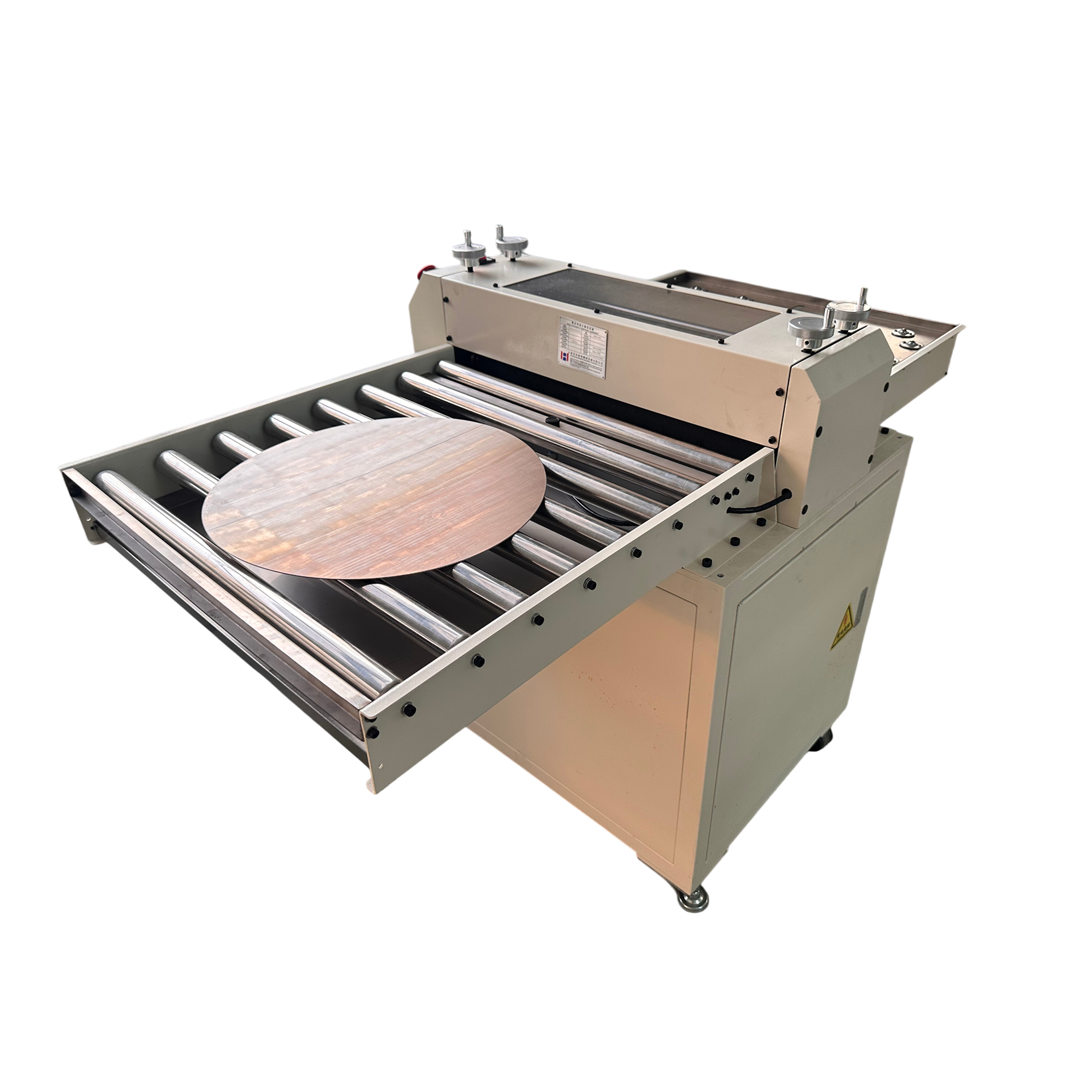

Formato intermedio
Para formatos intermedios con carga individual, manual o automatizada.

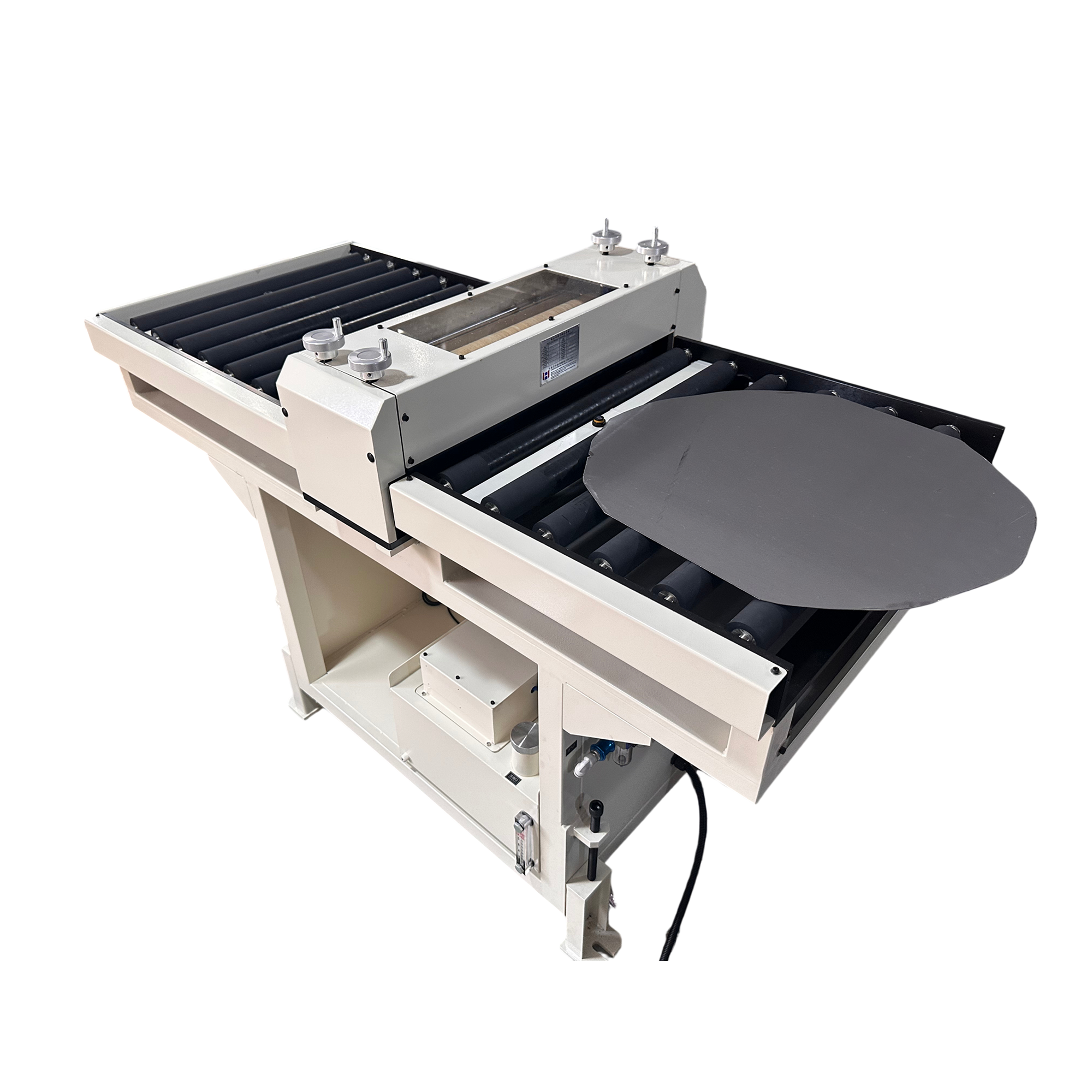

Retorno de doble mesa
Entrada y retorno paralelos para operar desde el mismo lado de la estación.

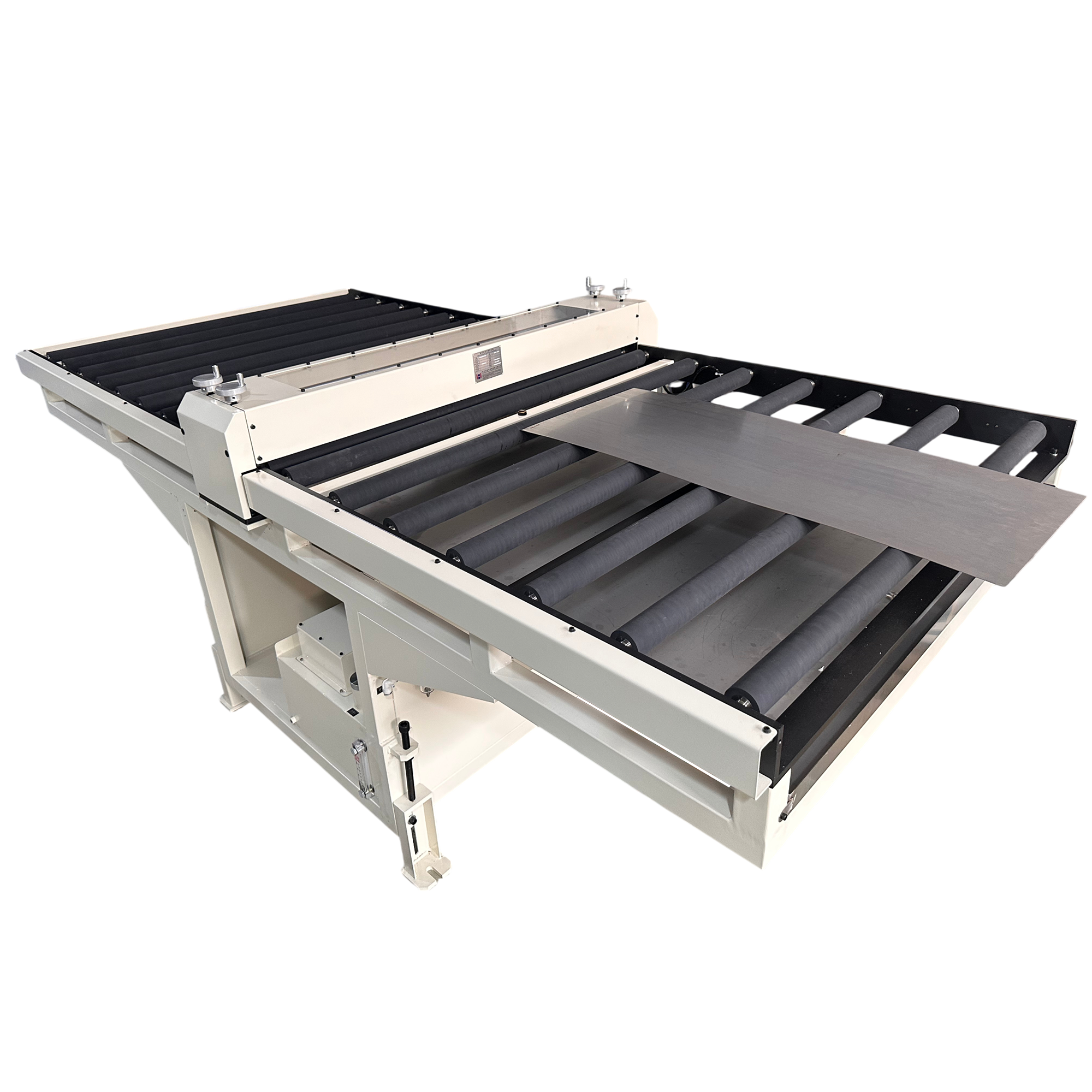

Formato ancho
Para formatos anchos; el soporte y la manipulación se definen con cada proyecto.
Para formatos estrechos puede solicitar una versión compacta desde 100 mm. El ancho final se adapta al formato dentro del límite de 1.200 mm.

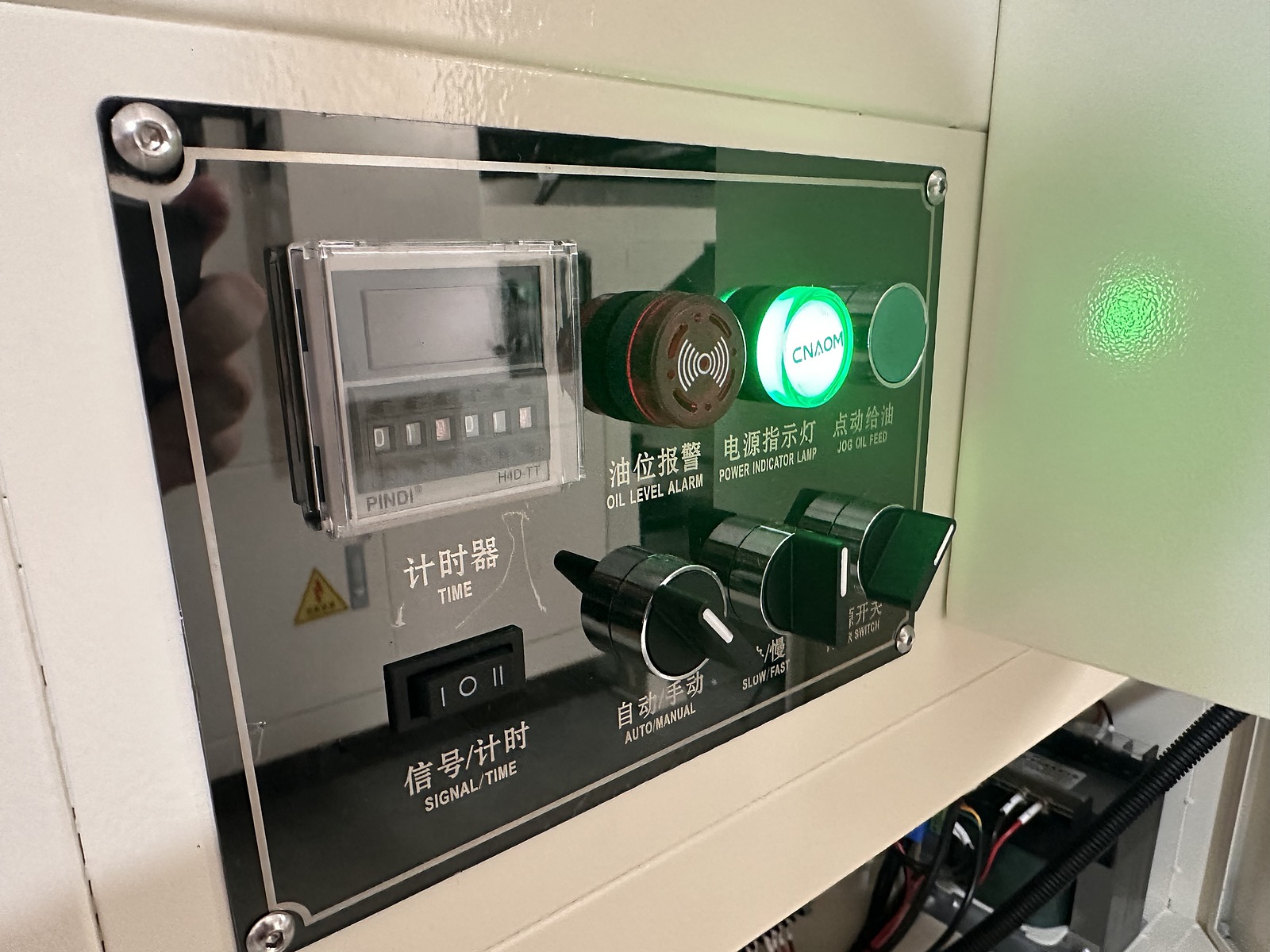

04 · Control del ciclo
Detectar la lámina, ejecutar el movimiento y vigilar el aceite

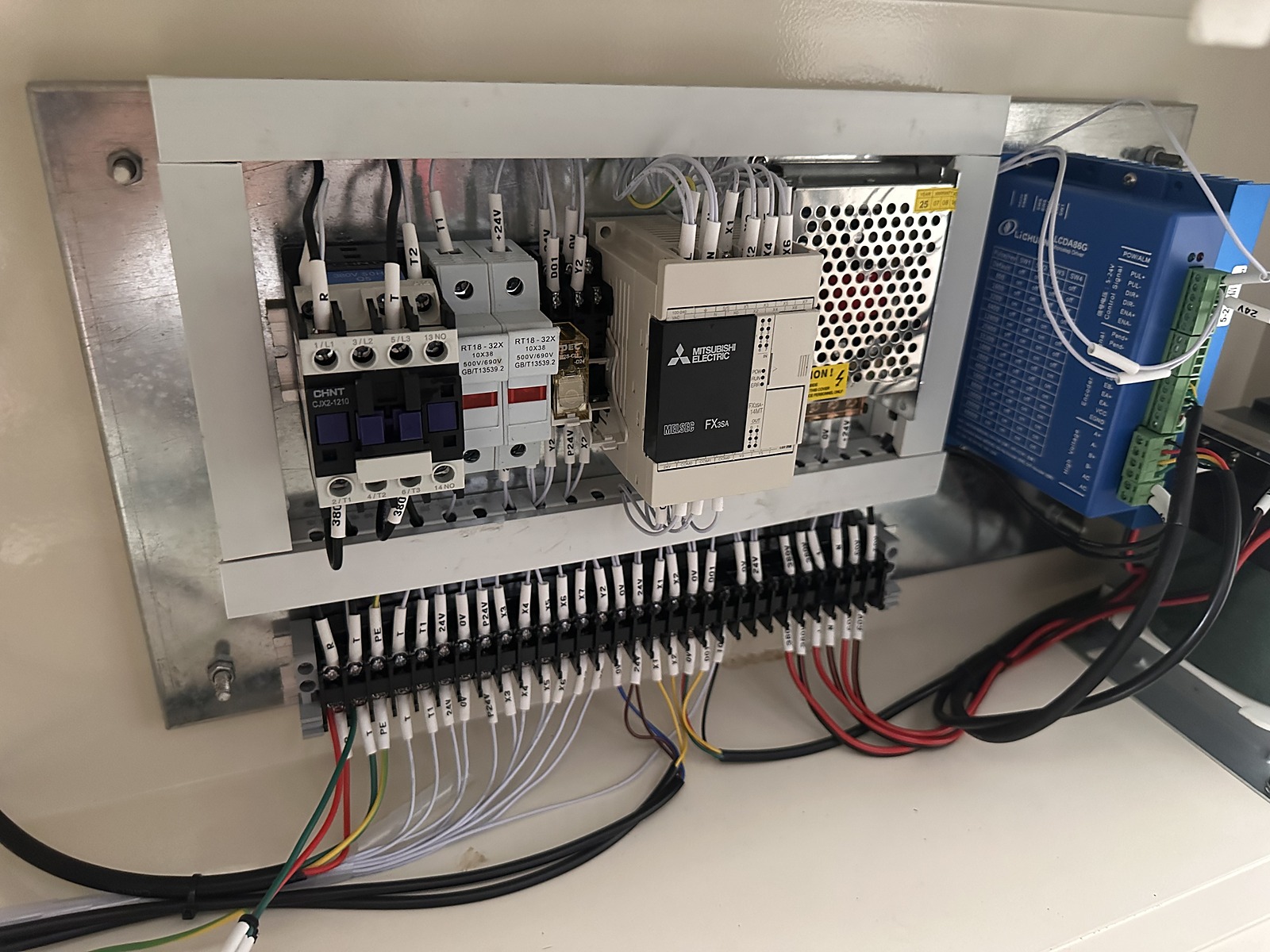

El panel, el sensor y el gabinete coordinan el ciclo. Las señales y la tensión se definen con la automatización disponible en planta.

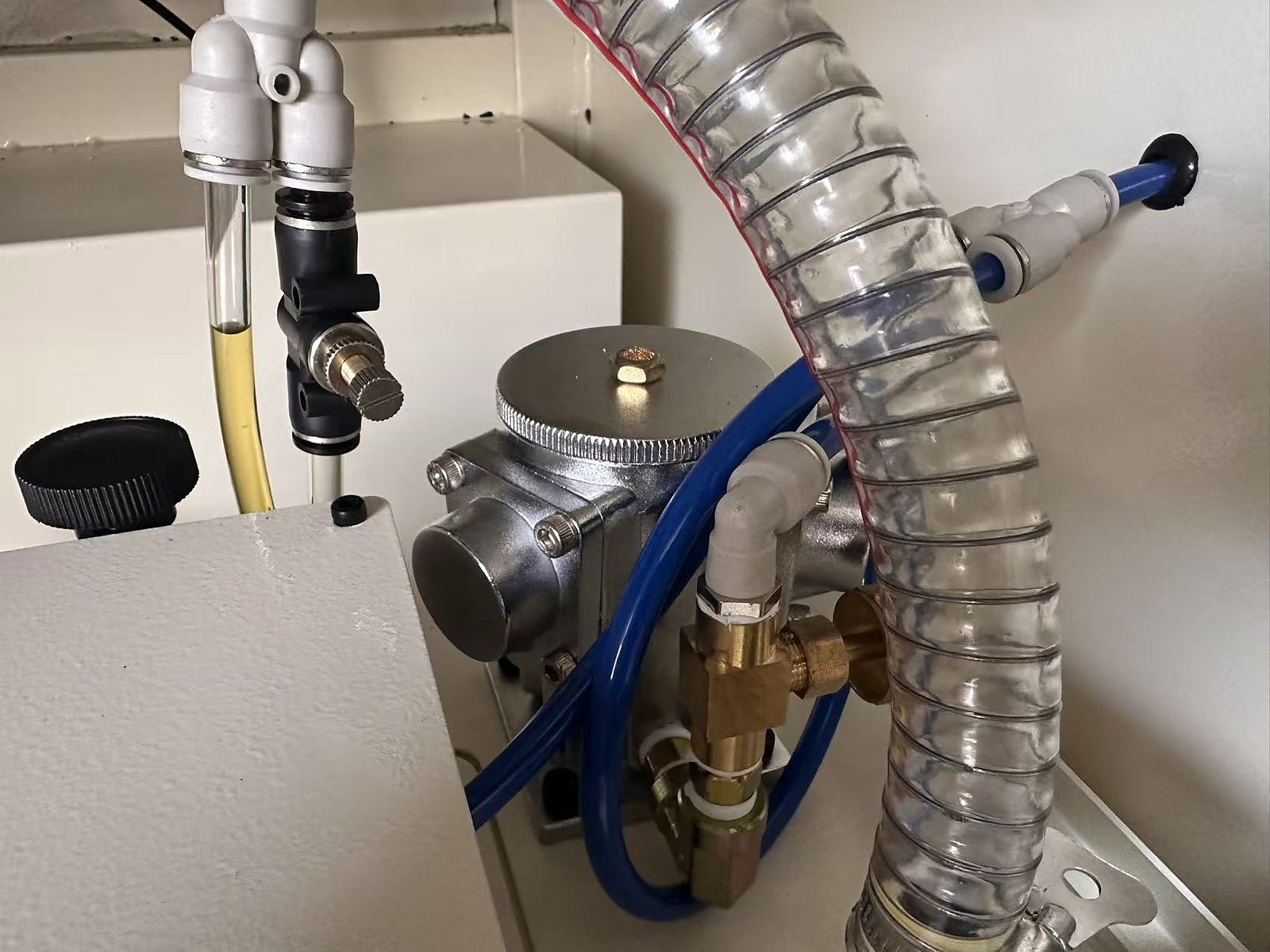

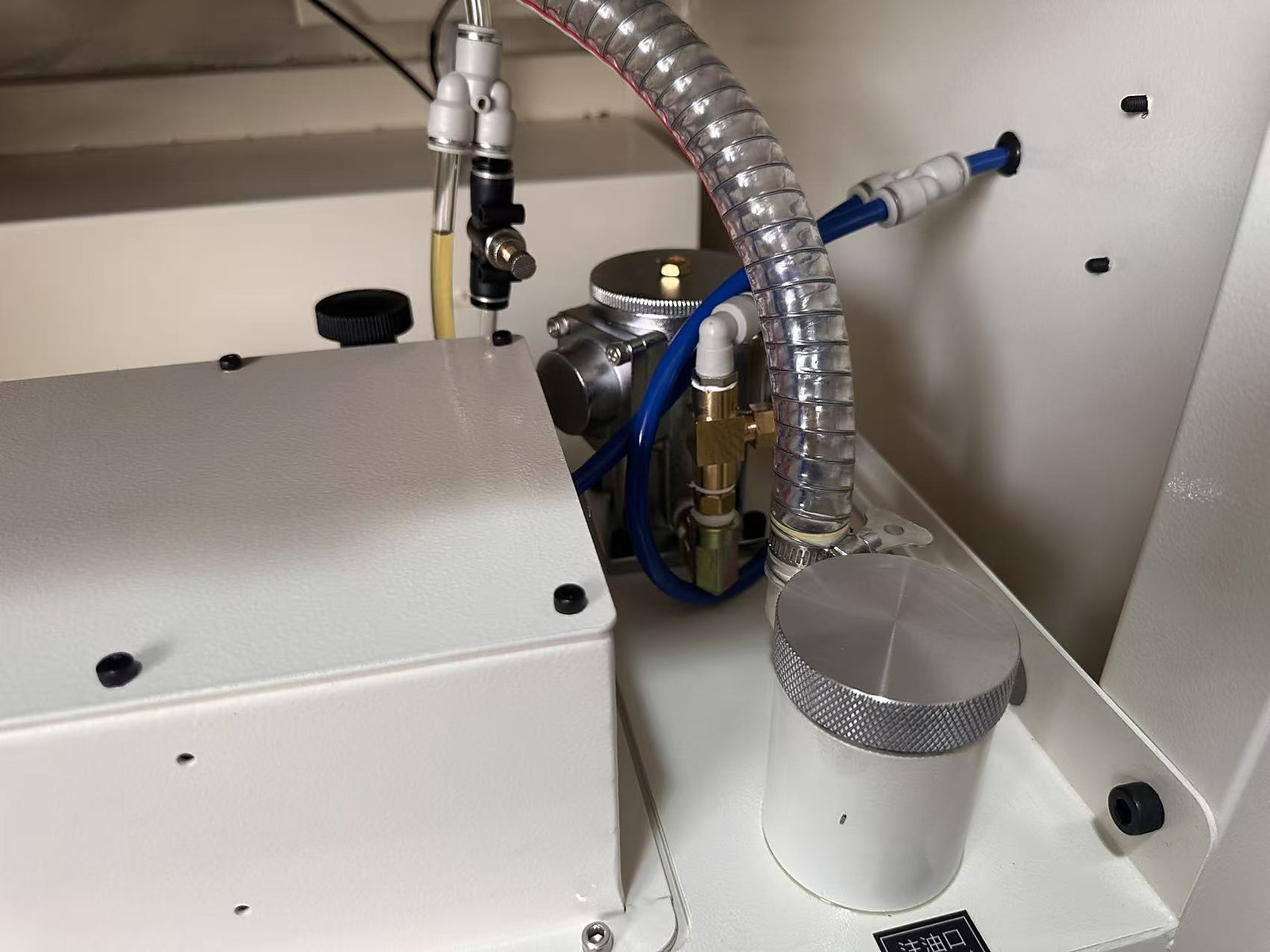

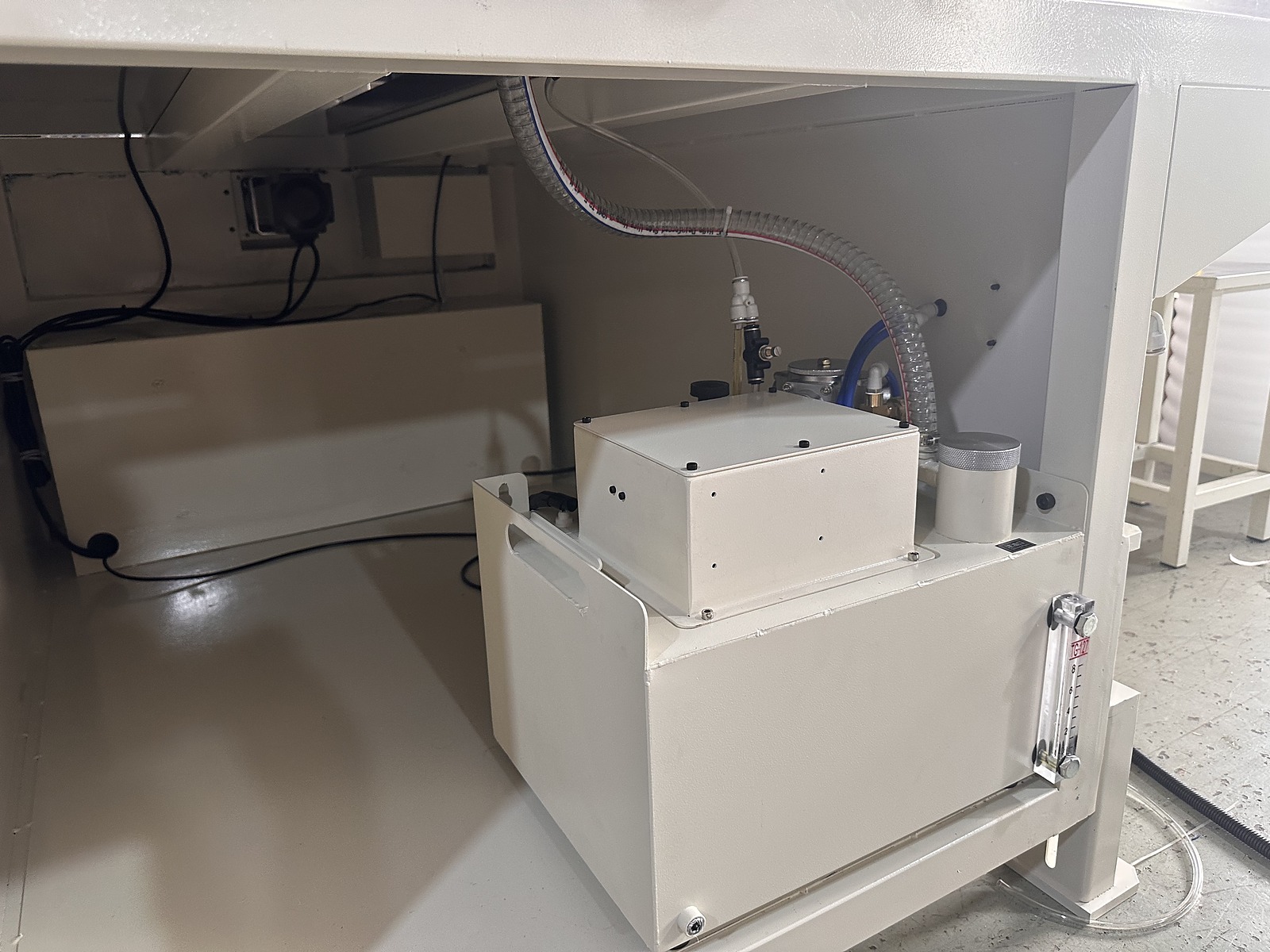

05 · Circuito de aceite
Depósito, impulsión, regulación y retorno en un circuito integrado
Antes de definir bomba, filtro y tubería se comprueba el lubricante: ligero, para embutido, anticorrosivo o especial.

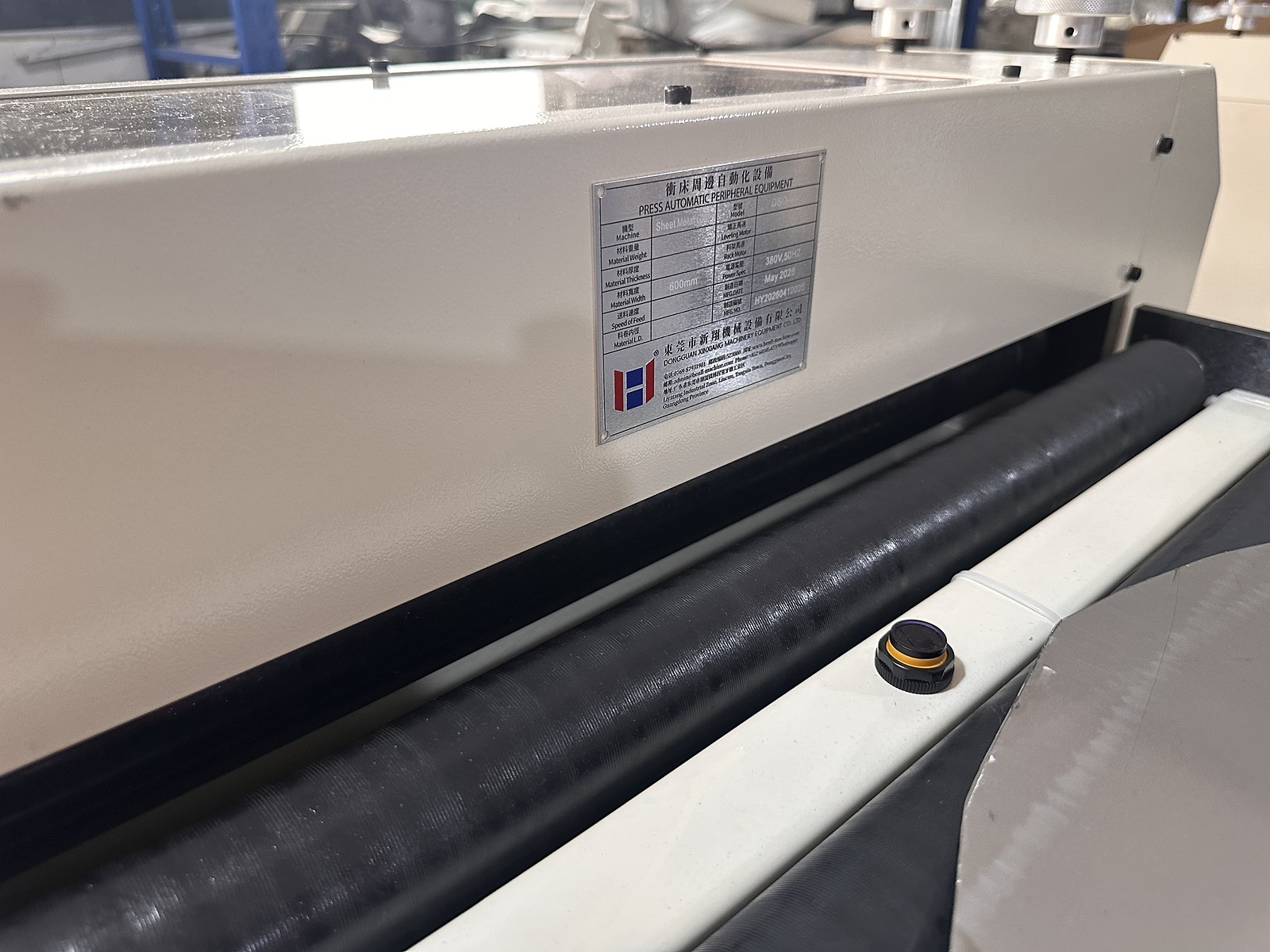

06 · Contacto con la lámina
Defina la aplicación de aceite para su lámina

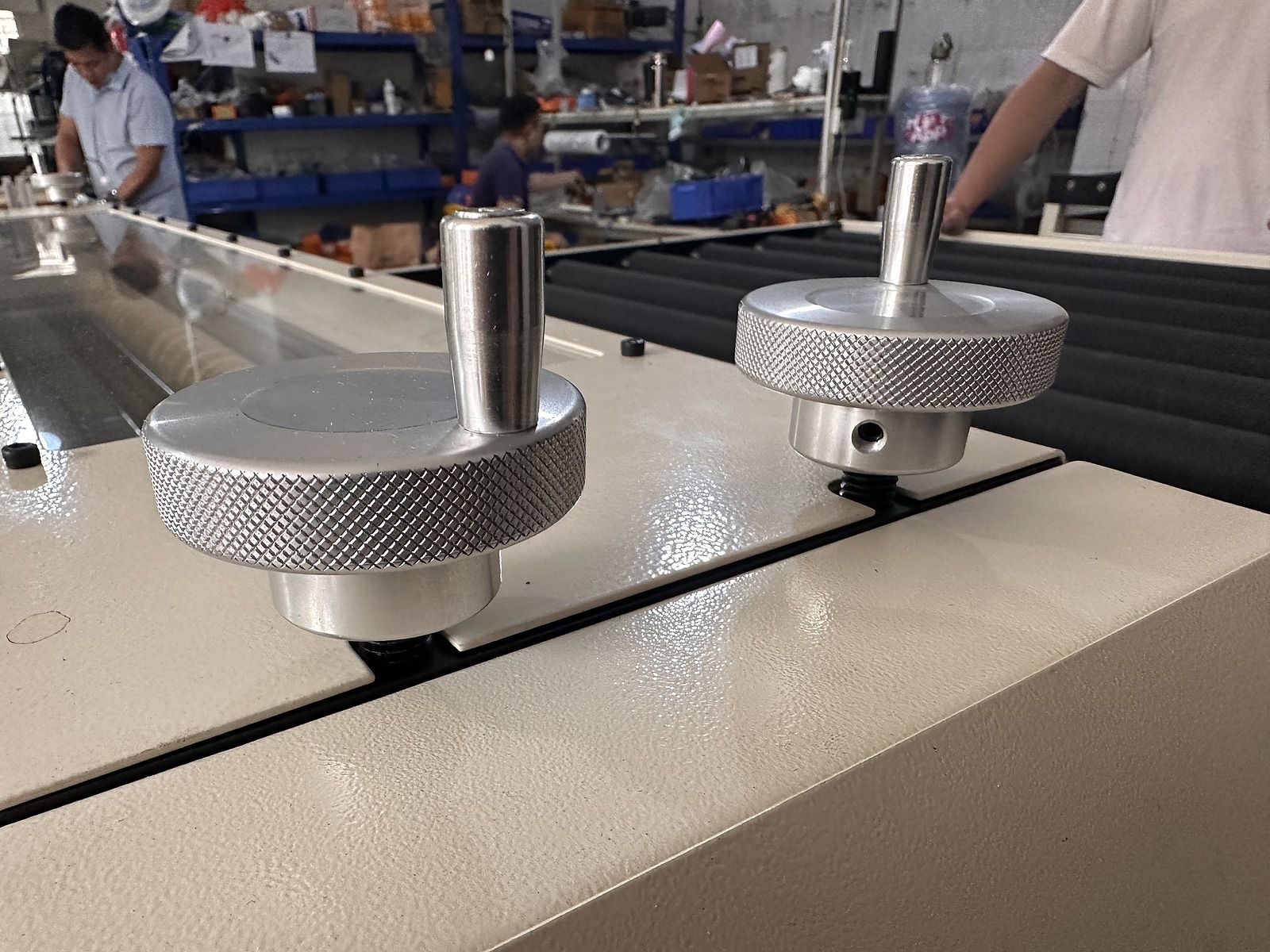

Indique material, espesor, estado de la superficie y lubricante. Con esos datos se configuran la separación de los rodillos y el caudal para aplicar aceite en ambas caras antes del conformado.
- Material: acero al carbono, inoxidable, aluminio, cobre u otro
- Superficie: acabado visible, sensible o con protección especial
- Lubricación: tipo de aceite y cantidad requerida
- Proceso posterior: formado, embutido, estirado u otra prensa
07 · Datos de selección
Cuatro grupos de datos evitan una estación sobredimensionada
Si todavía no dispone de todos los valores, envíe una foto del formato y del espacio junto a la prensa.
- 01
Lámina
Ancho, largo, espesor, peso, material y sensibilidad de la superficie.
- 02
Lubricante
Tipo de aceite, viscosidad y cantidad requerida para el proceso posterior.
- 03
Manipulación
Carga manual, robot o estación automática, además del lado de operación.
- 04
Celda
Prensa posterior, ritmo de trabajo, espacio, tensión y señales disponibles.
Preguntas frecuentes
Antes de definir la configuración
Confirme espesor, ritmo de trabajo, aceite y alimentación eléctrica para definir depósito, accionamiento y control.
¿Esta estación trabaja con bobina continua?
No es su aplicación principal. Está pensada para láminas o formatos ya cortados que se manipulan uno por uno. Para tira continua antes del troquel se revisa un lubricador de rodillos CT.
¿Qué significa retorno al mismo lado?
La lámina entra, pasa por los rodillos de aceite y vuelve al lado desde el que fue cargada. Así puede descargarse y transferirse a la prensa sin rodear la estación.
¿Los 300, 500, 600 y 1.200 mm son modelos fijos?
Estos anchos permiten iniciar la selección. Confirme el tamaño real de la lámina, su peso, la forma de carga y el espacio disponible antes de cerrar la configuración.
¿Puede trabajar con distintos aceites?
Puede trabajar con aceite ligero, aceite para embutido, anticorrosivo y lubricantes especiales. Indique el producto exacto para verificar la compatibilidad de bomba, filtro, tubería y rodillos.
¿Qué información necesita HENLI para cotizar?
Ancho, largo, espesor, peso, material y acabado de la lámina; tipo de aceite; método de carga; prensa posterior; ritmo de trabajo; espacio, tensión y señales disponibles.
