Localice la referencia real de entrada, no solo la matriz inferior
La superficie de la matriz inferior no siempre es la referencia completa de alimentación. Consulte la documentación liberada del troquel o la hoja de trazado de tira para identificar el punto de entrada correcto y dónde debe quedar soportado el material.
El troquel debe estar montado y asegurado en su estado de alineación especificado antes de medir. Una referencia tomada con el troquel suelto o a medio montar no representa la condición de trabajo.
Registre esa referencia por escrito. Cuando cambie el troquel o se modifique la altura de cierre de la prensa, ese registro es lo que permite volver a comprobar sin repetir todo el proceso.
Reconozca los síntomas de una altura incorrecta
Los indicios habituales son material que sube o baja entre el alimentador y el troquel, un borde que roza contra guías o superficies de montaje, agujeros piloto que entran con tirón o restricción, y variaciones de paso en movimiento pese a una receta correcta.
Esos síntomas se confunden con facilidad con un problema de alimentación. Si la tira mantiene la longitud pero entra forzada, revise primero la geometría antes de tocar presión de rodillos o parámetros del servo.
Observe también hacia qué lado ocurre. Un rozamiento en un solo borde suele indicar que el alimentador está inclinado o fuera de escuadra, no simplemente alto o bajo.
Ajuste por incrementos, con el alimentador soportado
El procedimiento tiene cinco pasos: soportar el alimentador y verificar el rango de ajuste permitido; liberar únicamente los puntos de bloqueo identificados según el procedimiento aprobado; hacer movimientos pequeños comprobando altura, nivel y escuadra en cada paso; confirmar que la tira recorre sin fuerza hacia arriba, hacia abajo ni hacia un lado; y asegurar y documentar la referencia final.
Soporte el alimentador antes de aflojar cualquier interfaz de montaje. Un equipo que queda colgando de sus tornillos durante el ajuste puede desplazarse y dañar la interfaz o lesionar al personal.
No copie tamaños de tornillo, sentidos de giro ni valores de apriete de otra máquina o de otra guía. Cada modelo y cada montaje tienen sus propios puntos de bloqueo y sus propios límites.
Coincidir en un punto no basta si el alimentador está inclinado
Una coincidencia de altura en un solo punto no demuestra una alineación correcta. Hay que comprobar el nivel vertical y la alineación lateral a lo largo de toda la trayectoria de la tira.
No use las ruedas o guías laterales para forzar una tira mal alineada, ni incline el alimentador para disimular un error lateral. Esas correcciones trasladan la carga a otro punto y suelen reaparecer como marca, desgaste o pérdida de paso.
Si el rango de ajuste disponible no alcanza para llegar a la referencia del troquel, el problema es de montaje o de selección de base, y conviene detener el ajuste y revisar el proyecto de instalación.
Verifique en cuatro etapas antes de producir

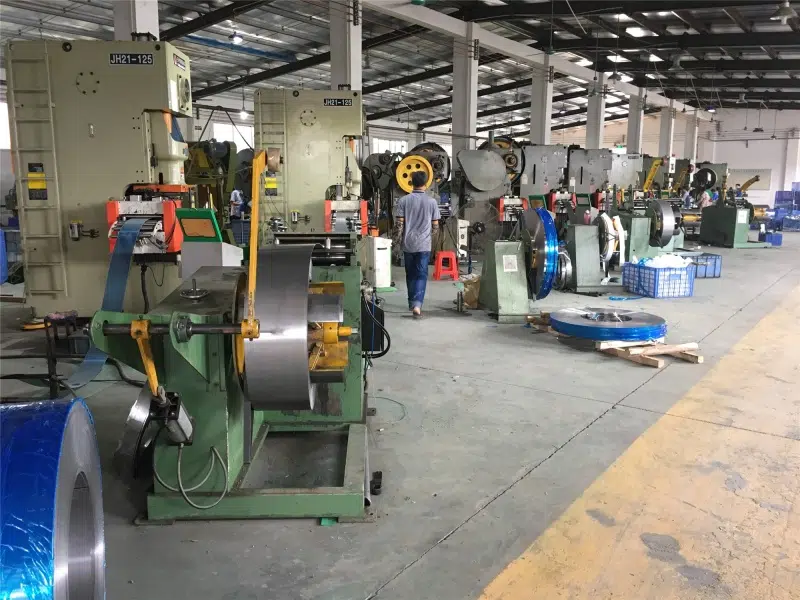

Primero la trayectoria estática: sin curvaturas continuas, sin roce de borde, sin pinzamiento en guías. Segundo, con avance manual autorizado: la tira se mueve sin subir, bajar ni tirar hacia un lado.
Tercero, con un solo golpe: la entrada al troquel queda libre de conflicto visible. Cuarto, con avances repetidos: los resultados de paso se mantienen estables.
Aísle el movimiento peligroso según los procedimientos aprobados de la planta durante todas estas comprobaciones. Solo cuando las cuatro etapas se cumplen conviene subir al ritmo de producción.
Equipos que intervienen en esta guía
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
- Enderezadoras y niveladoras Ocho tipos de enderezadora y niveladora según espesor, ancho y exigencia de planitud.
Datos que conviene reunir antes de pedir apoyo
- Referencia de entrada del troquel documentada
- Altura de línea actual y rango de ajuste disponible
- Estado de montaje y tipo de base del alimentador
- Síntoma observado y hacia qué lado ocurre
- Altura de cierre de la prensa y cambios recientes
- Resultado de las cuatro etapas de verificación
Preguntas frecuentes
¿La altura correcta es la de la matriz inferior?
No siempre. La superficie de la matriz inferior no es necesariamente la referencia completa de alimentación. El punto de entrada correcto y el apoyo del material se identifican en la documentación liberada del troquel o en la hoja de trazado de tira.
¿Cuánto debo mover el alimentador?
Esta guía no fija medidas porque dependen del troquel, la prensa y el modelo instalado. El método es hacer movimientos pequeños comprobando altura, nivel y escuadra después de cada uno.
¿Puedo usar las guías laterales para corregir el desvío?
No conviene. Forzar una tira mal alineada con las guías, o inclinar el alimentador para disimular un error lateral, traslada la carga a otro punto y suele reaparecer como marca, desgaste o pérdida de paso.
¿Cuándo hay que volver a comprobar la altura?
Después de un cambio de troquel, si se modifica la altura de cierre de la prensa, o cuando aparecen síntomas de roce, subida o bajada de la tira. Por eso conviene documentar la referencia final.
¿Qué hago si el rango de ajuste no alcanza?
Detenga el ajuste. Si el alimentador no llega a la referencia del troquel dentro de su rango permitido, el problema está en el montaje o en la base seleccionada y debe revisarse el proyecto de instalación.
