Retiro ordenado y rebobinado junto a la línea
Recoge de forma controlada película protectora, papel antiadherente (liner) o papel soporte para que no se acumulen junto a la línea. Puede trabajar como estación auxiliar independiente o colocarse junto al equipo que realiza el retiro.
Primero, confirme material y lugar de instalación
La preselección comienza con el tipo de material, el ancho, el rollo final, el núcleo y la posición donde el rebobinador trabajará respecto a la línea.

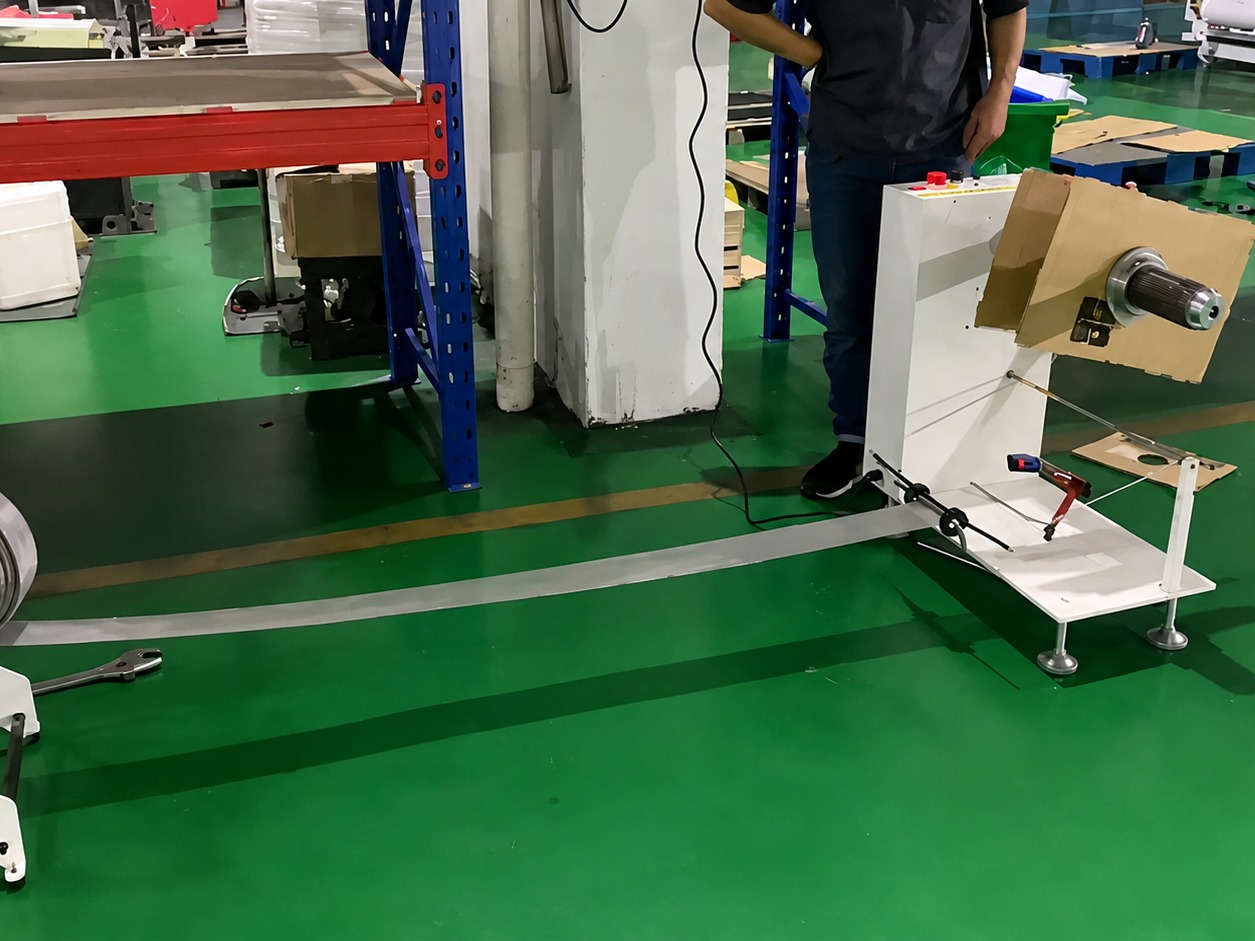

La película sale separada del proceso en un punto definido; el papel soporte puede seguir la misma ruta.
La banda llega al PFR sin cruces ni interferencias.
El eje y la camisa sostienen el diámetro interior confirmado.
El material se recoge con dirección y control definidos.
El núcleo no se fuerza para entrar

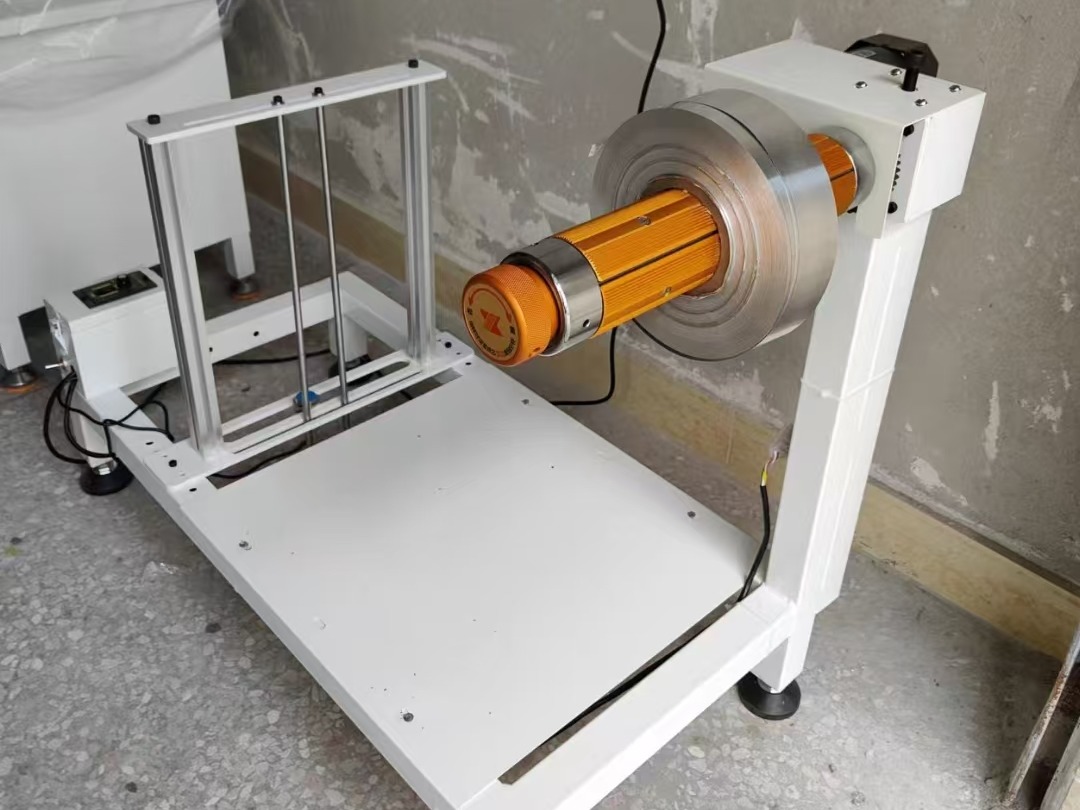

Una camisa aumenta el diámetro efectivo de apoyo del eje. El núcleo conserva su propio diámetro interior y la selección final considera también el peso y las bridas.

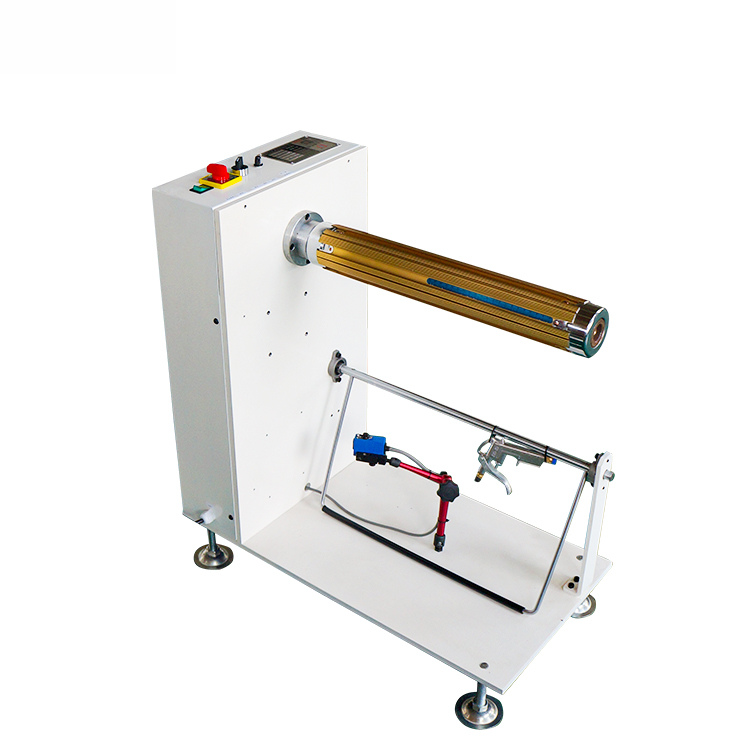

El eje neumático de 3 in es la base; los núcleos mayores requieren una camisa adaptadora.
La camisa aumenta el diámetro efectivo de apoyo; no modifica el diámetro interior del núcleo.
Los valores corresponden a 102, 152 y 203 mm, aproximadamente 4, 6 y 8 in. Comparta el diámetro interior medido, el material del núcleo, el ancho, el peso y el diámetro exterior final para definir camisa y apoyo.
Mando según la relación con la línea
El conjunto combina un bastidor vertical compacto, eje de bobinado accionado, panel de mando y base móvil. El control se define según la relación real con la línea.
Conviene cuando el operador controla directamente el momento de recogida y puede vigilar la formación del rollo.
Se confirma cuando la presencia o la posición de la película debe gobernar el movimiento. El tipo y la ubicación dependen de la ruta real.
Requiere definir velocidad, tensión admisible, señal disponible, sentido de bobinado y respuesta esperada. No se asume como configuración incluida.
Configuración por ancho, carga y geometría
PFR-100, PFR-200 y PFR-300 corresponden a 100, 200 y 300 mm de ancho útil. La fabricación se confirma con el ancho real, la carga, el diámetro exterior, el núcleo y la posición de trabajo.
Deslice horizontalmente para comparar todas las columnas →
| Configuración | Ancho útil | Carga | Diámetro exterior | Diámetro interior típico | Uso inicial |
|---|---|---|---|---|---|
| PFR-100 | 100 mm | 100 o 200 kg | 200–500 mm | 102 / 152 / 203 mm | Película estrecha, papel antiadherente o papel soporte en una estación compacta. |
| PFR-200 | 200 mm | 100 o 200 kg | 200–500 mm | 102 / 152 / 203 mm | Recogida junto a equipos de enderezado, alimentación, inspección o corte. |
| PFR-300 | 300 mm | 100 o 200 kg | 200–500 mm | 102 / 152 / 203 mm | Película, papel antiadherente o papel protector de mayor ancho dentro del rango confirmado. |
El diámetro final se define dentro de este rango según el ancho, el peso, el núcleo y el material.
Es una condición ilustrativa; no es un límite ni sustituye el rango de 200–500 mm.
Se fabrica por pedido después de confirmar el ancho real y las condiciones del rollo.
Aplicaciones habituales
La película o el papel ligero se recoge fuera del área de trabajo siempre que el ancho, el peso, el diámetro, el núcleo y la sensibilidad a la tensión queden dentro de la configuración confirmada.
Lámina protegida, panel espejo, panel para electrodomésticos y superficies decorativas donde la película debe retirarse y recogerse con orden.
Paneles de aluminio, lámina recubierta y materiales sensibles donde la película o el liner debe alejarse de la zona de trabajo.
Como estación independiente o junto a una enderezadora, un alimentador, una laminadora o un dispositivo auxiliar de retiro de película.
Recogida de película ligera, papel antiadherente o papel intercalado alrededor de operaciones de corte, recorte e inspección.
Materiales ligeros seleccionados cuando el peso, el diámetro exterior, el ancho y el núcleo permanecen dentro del rango confirmado.
Instalaciones compactas junto a equipos existentes cuando no se necesita un rebobinador grande para tira metálica pesada.
La ruta real decide la posición

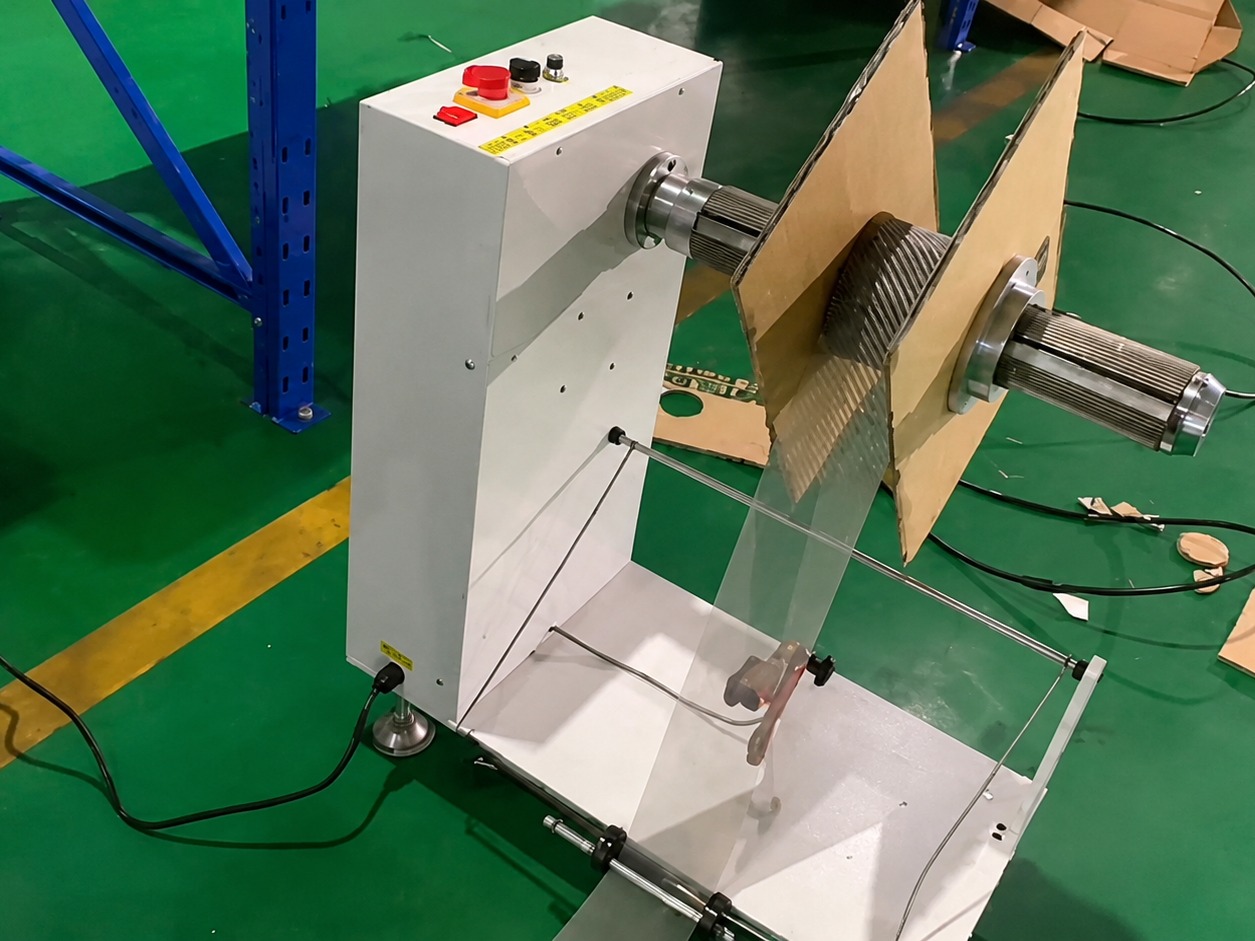

Envíe un plano de planta o un video corto con el sentido de avance, la altura de salida, el espacio de cambio de núcleo y el paso del operador.
La ruta se define para que la película llegue alineada, forme un rollo uniforme y no interfiera con el proceso principal.
La posición real se define para que la película llegue sin cruces, tirones ni interferencia con el paso del operador.
El eje, la base y la guía se preparan según el espacio disponible y el sentido de bobinado.
El material recogido define la familia de equipo
Este rebobinador se configura para película, papel antiadherente, papel soporte o una banda ligera compatible. Una salida de metal, terminales o esqueleto continuo exige revisar carga, tensión, carrete, orientación y estructura con un rebobinador dedicado.

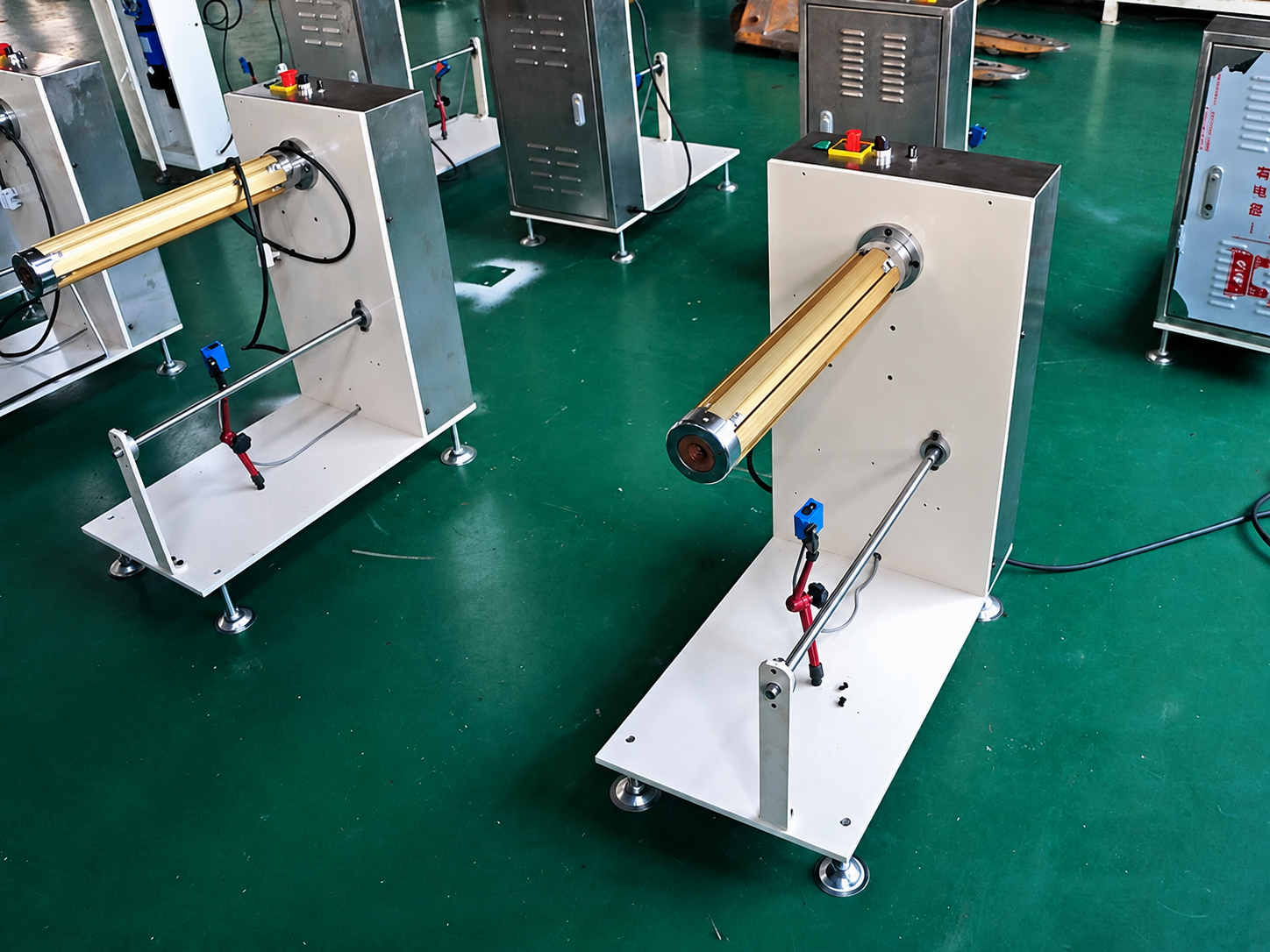

Configuraciones de la máquina
El ancho del eje, la posición del mando y la orientación de la base se configuran según el rollo, el núcleo, el control y el recorrido de la película.
El ancho del eje y la disposición del mando se preparan según la aplicación y los datos del rollo.

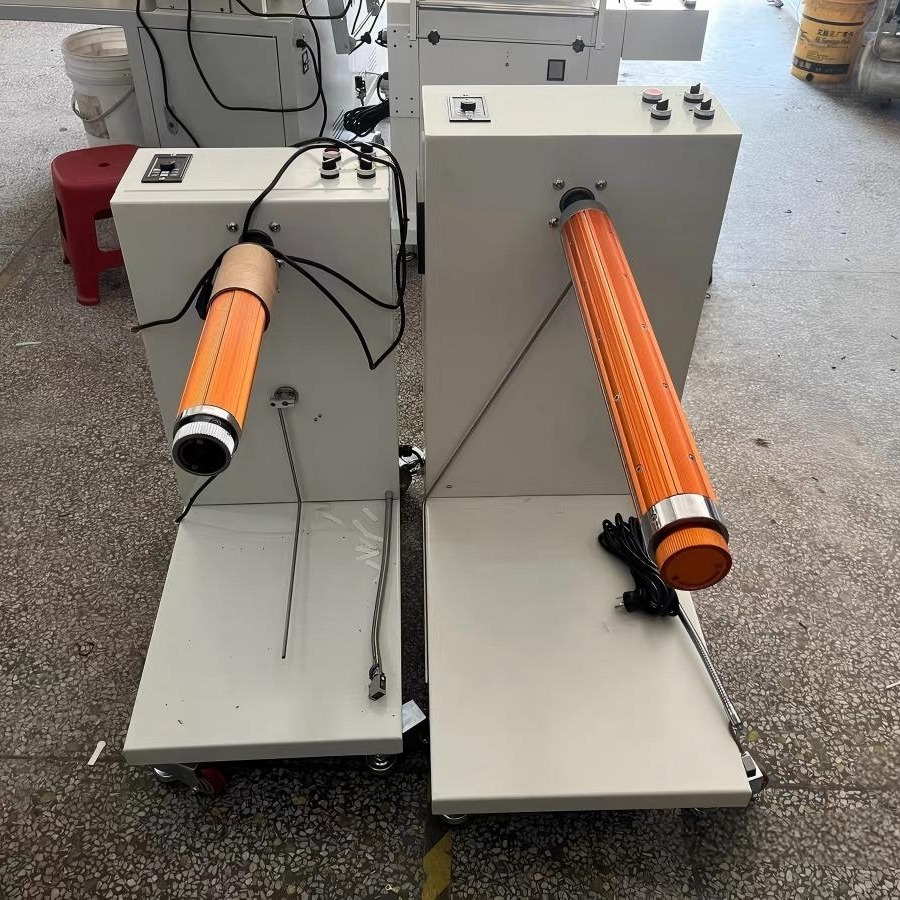

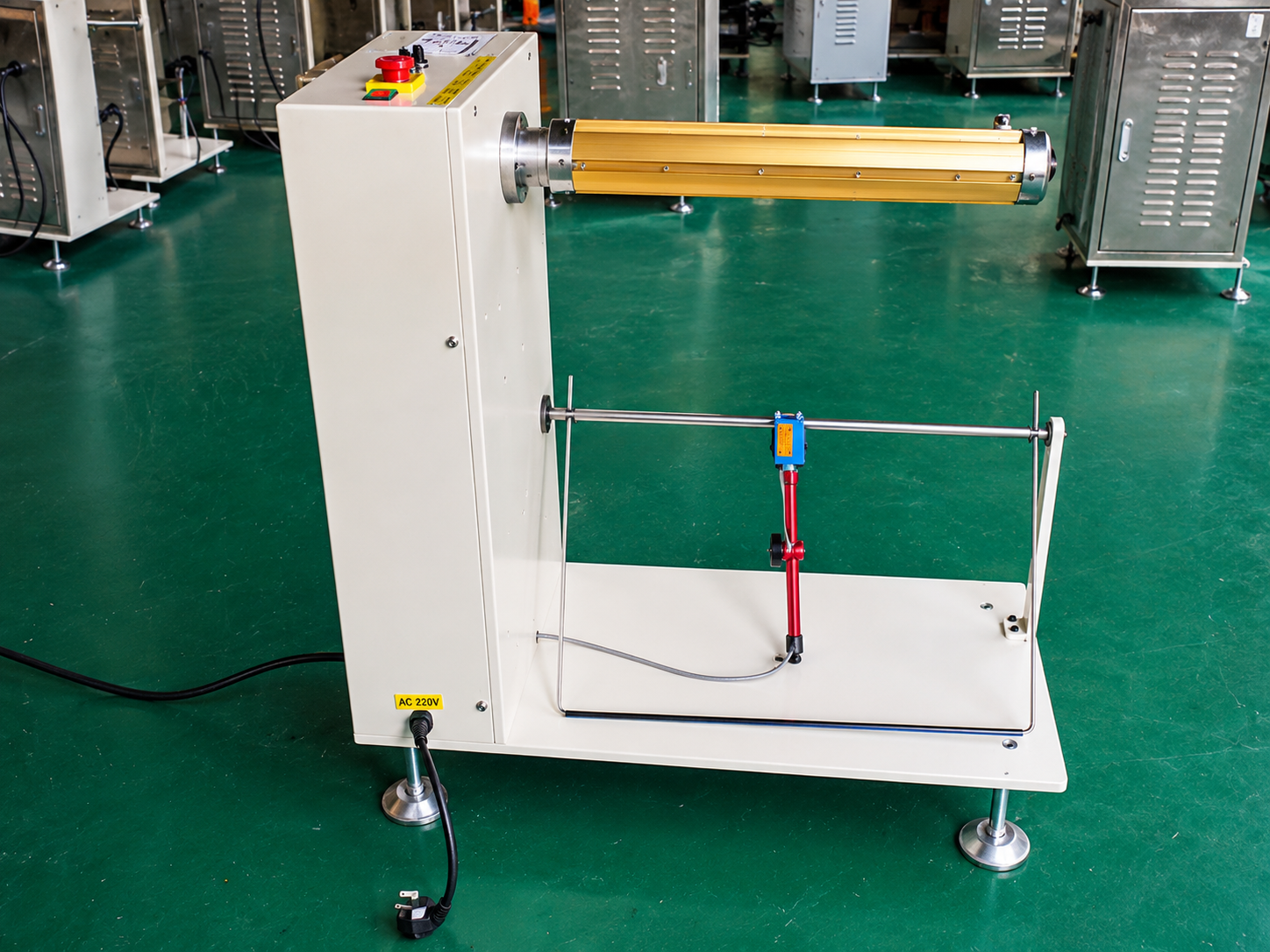

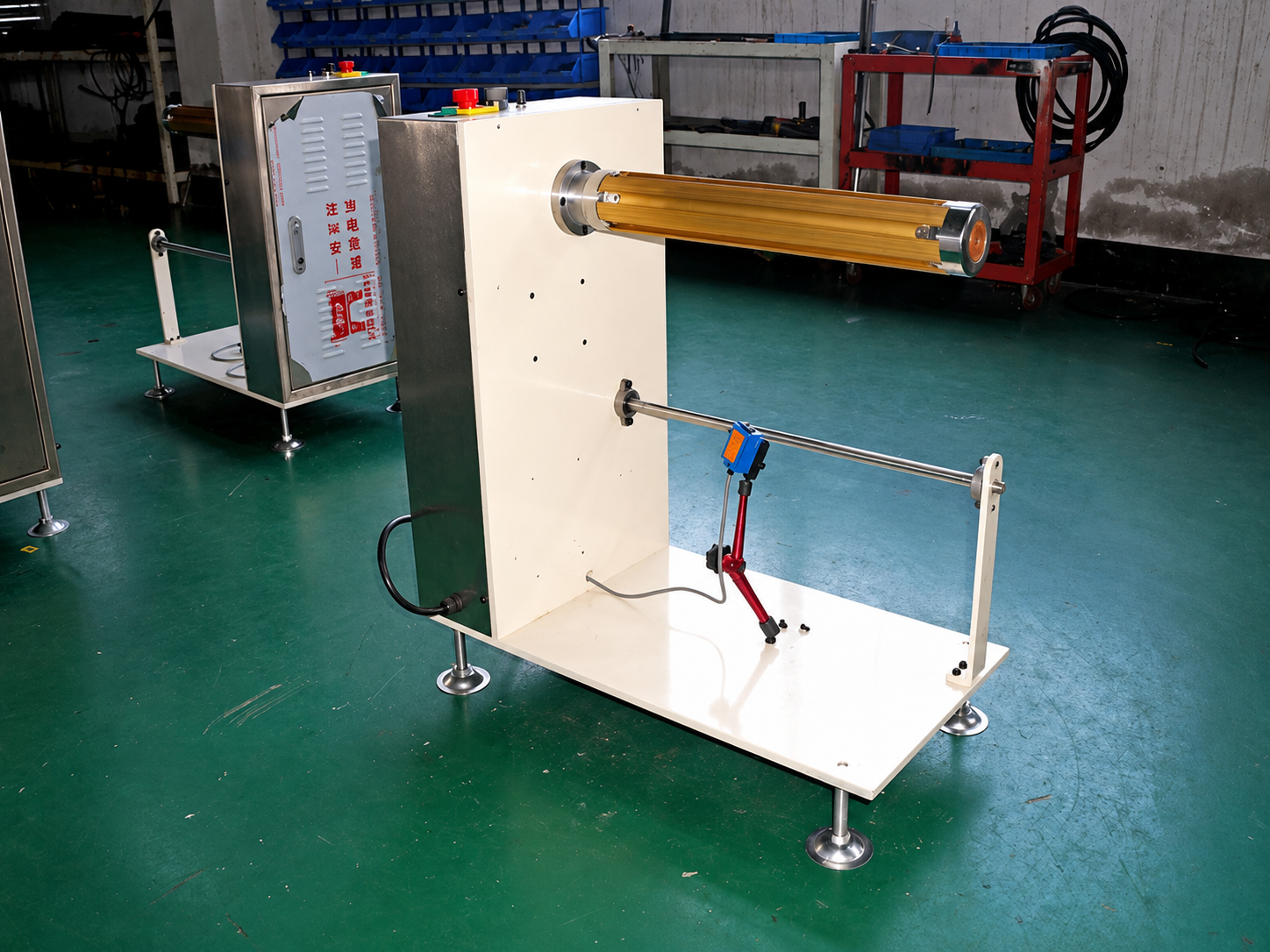

Configuración de perfil con eje expansible, guía inferior y acceso lateral.
La orientación del eje y el espacio libre alrededor de la base se definen según el recorrido de la película.

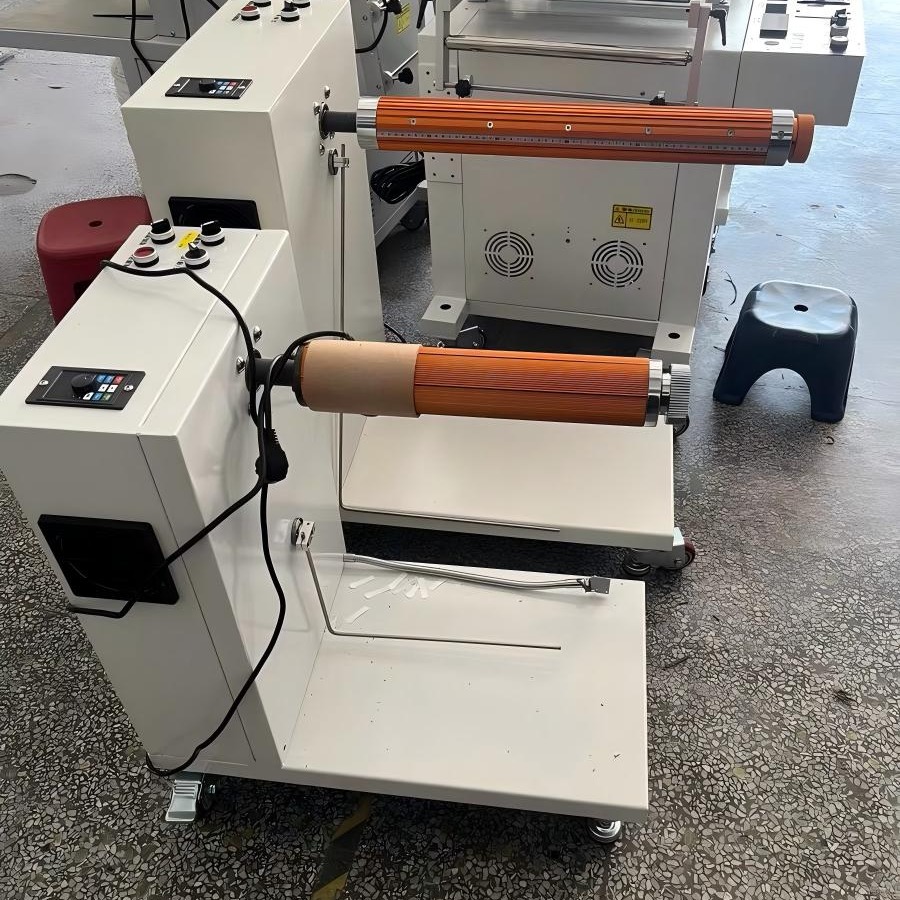

Configuraciones con diferente ancho de eje, disposición del mando y acceso para retirar el rollo terminado.
Datos mínimos para una primera configuración
No necesita tener resuelta toda la ingeniería. Con estos datos HENLI puede identificar las primeras incompatibilidades y pedir solo lo que falte.
Película, papel antiadherente o papel soporte; ancho real y espesor si se conoce.
Peso previsto, diámetro exterior final, diámetro interior y material del núcleo.
Velocidad, tensión admisible y sentido de bobinado.
Equipo anterior, altura de salida, espacio y foto o video.
Selección y cotización
El correo electrónico es el único campo obligatorio. Comparta los datos del rollo y la línea que ya tenga.
Preguntas de selección
Confirme estas variables antes de seleccionar el ancho, la camisa adaptadora y el sistema de control.
Sí. Puede instalarse como una estación auxiliar independiente o colocarse junto al equipo que retira la película, una enderezadora, un alimentador, una máquina de corte u otro proceso. Para definir la disposición se confirman la posición de salida, el sentido de bobinado, la velocidad y la sensibilidad a la tensión.
La primera preselección se hace por 100, 200 o 300 mm de ancho útil (3,94, 7,87 u 11,81 in), correspondientes a PFR-100, PFR-200 y PFR-300. Después se confirman el ancho real del cliente, el peso del rollo, su diámetro exterior final, el núcleo, el material, la velocidad, la tensión admisible y la ubicación.

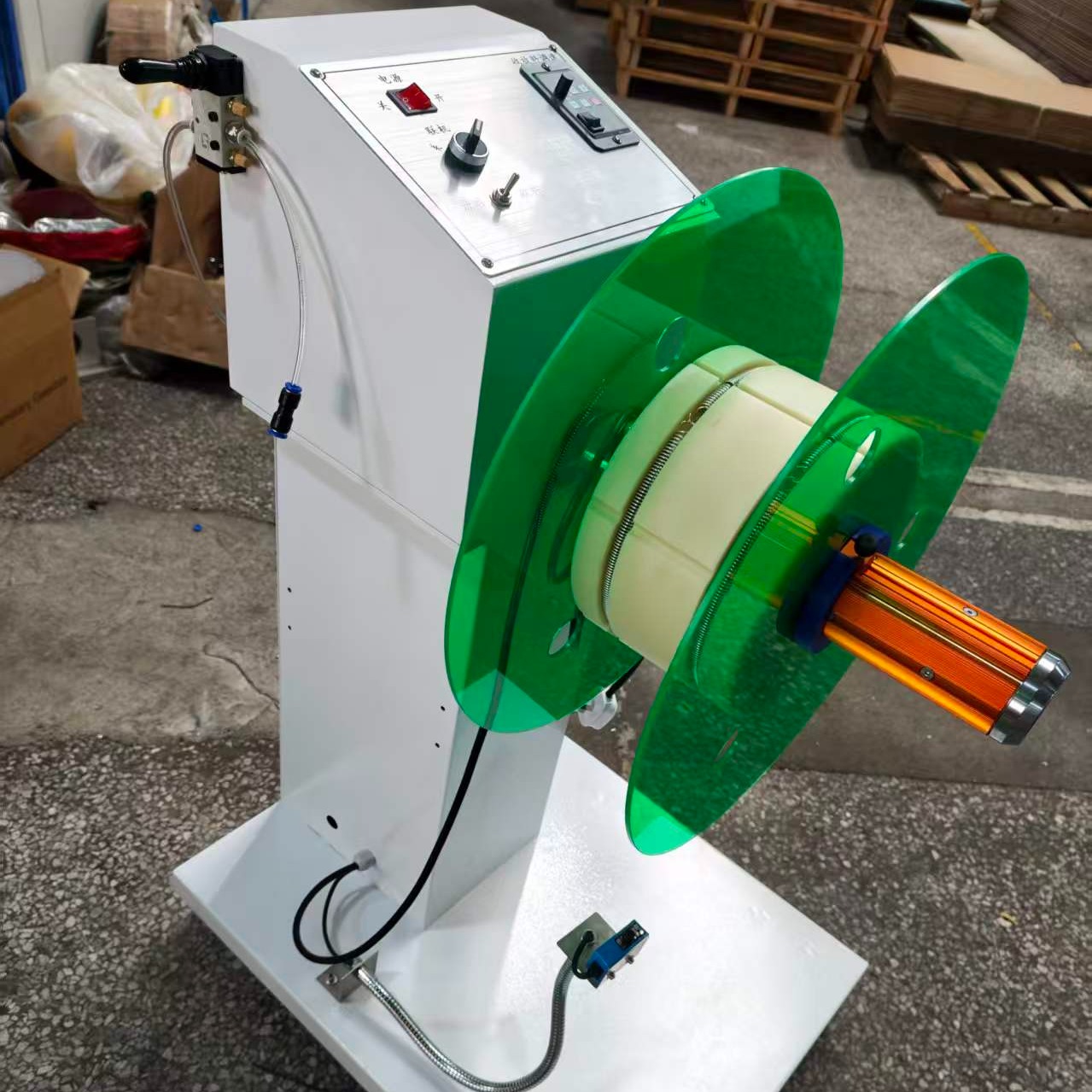

Sí, cuando se define la camisa adaptadora y el apoyo de bridas correctos. El eje base mide 3 in (76,2 mm) y el núcleo nominal de 8 in tiene aproximadamente 203 mm de diámetro interior. La camisa aumenta el diámetro efectivo del eje; no cambia el diámetro interior del núcleo del cliente.
No. Los 406 mm (15,98 in) son una condición de referencia. El rango de diámetro exterior es de 200 a 500 mm (7,87 a 19,69 in); el valor final se confirma con ancho, peso, núcleo, material y disposición.

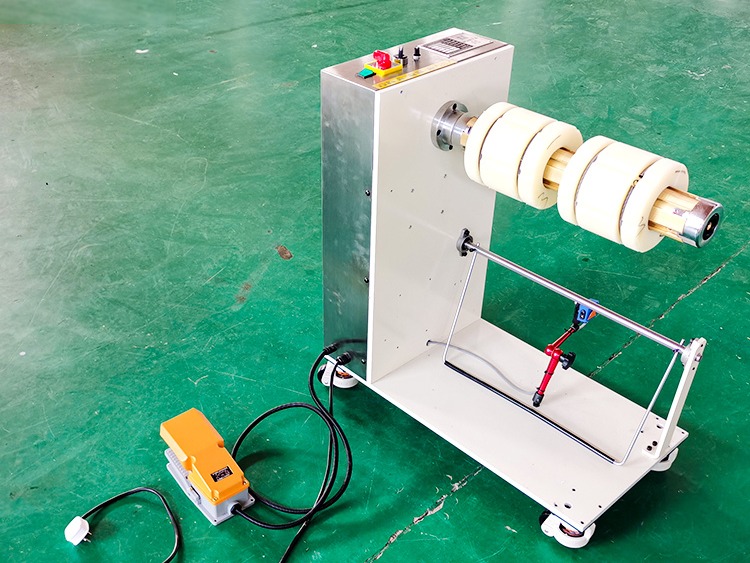

No debe darse por hecho. El pedal se usa para arranque y paro desde la estación. La detección fotoeléctrica, la detección por desplazamiento y la sincronización con el equipo principal se definen según la ruta de la película, la velocidad y la sensibilidad a la tensión.
No es la selección prevista para material metálico pesado, tira estampada, terminales o esqueleto continuo. Esas salidas requieren un rebobinador de tira metálica o de terminales dimensionado por carga, tensión, carrete y orientación.
