Tres arquitecturas, no solo dos
En una línea 2 en 1, el desbobinador y la enderezadora forman un conjunto, mientras el alimentador que controla el paso hacia la prensa permanece independiente. En una 3 en 1, desbobinado, enderezado y alimentación servo se integran en una misma celda. En una línea separada, las tres funciones conservan módulos propios.
Esta diferencia define dónde quedan las interfaces de material y control. No determina por sí sola el costo, la velocidad, la huella total ni el tiempo de cambio; esos resultados dependen de la configuración completa y de las condiciones reales del proyecto.
2 en 1: desbobinado y enderezado juntos, alimentador separado
El equipo 2 en 1 sostiene y desenrolla la bobina y después corrige la curvatura de la tira. No incorpora el alimentador por paso: ese módulo se selecciona después según la prensa, el troquel, la longitud de avance, la precisión requerida, la velocidad y las señales disponibles.
Para evaluar esta arquitectura, confirme el material y la planitud requerida, los datos de bobina, el espacio de lazo y la distancia hasta el alimentador. No debe presentarse como una solución universalmente más barata, más rápida o más compacta; es una topología válida cuando conviene compartir la base de desbobinado y enderezado y conservar el avance por separado.
3 en 1: tres funciones integradas en una misma celda
Una línea 3 en 1 integra desbobinado, enderezado y alimentación servo. Puede ser una candidata cuando la bobina, el cabezal de rodillos, el avance y la sincronización con la prensa deben revisarse como un solo conjunto.
El nombre 3 en 1 no garantiza capacidad ni resultado. Deben validarse material, resistencia, espesor y ancho simultáneos, peso y diámetros de bobina, enderezado requerido, paso, SPM, prensa, troquel, altura, señales y accesos de carga y mantenimiento.

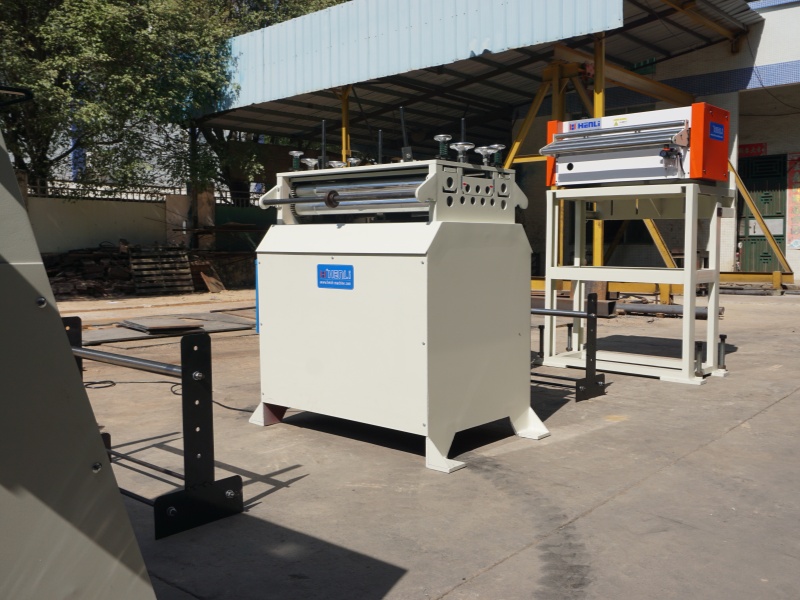

Equipos separados: libertad para definir layout, lazo y acceso
Con equipos separados, desbobinador, enderezadora y alimentador se instalan como estaciones independientes. Esta ruta puede convenir cuando se reutilizan módulos compatibles, se necesita una disposición especial, un lazo más largo o acceso independiente para operación y mantenimiento.
La libertad de disposición también crea más interfaces que deben coordinarse: alturas de línea, recorrido de la tira, detección de lazo, guiado, sincronización y espacios de servicio. Por eso una línea separada tampoco debe describirse como automáticamente más grande, más sencilla o más flexible sin revisar el layout propuesto.
Compare la ruta del material, la carga y el acceso, no solo la huella
El plano debe incluir recepción y aproximación de la bobina, lado de carga, recorrido de carro o montacargas, lazo, distancia hasta la prensa, apertura y limpieza del cabezal, gabinetes, hidráulica y pasillos de operación y mantenimiento.
Integrar funciones puede reducir separaciones entre módulos, pero la huella total depende de esos accesos y movimientos. La comparación válida se hace con dos o tres layouts a la misma escala y con la misma bobina, prensa y método de carga.
Material, bobina y planitud deben cruzarse antes de elegir
Defina grado o resistencia del material, espesor y ancho simultáneos, condición superficial, curvatura de bobina y planitud requerida. Una configuración integrada o separada no compensa una capacidad de enderezado insuficiente ni una ruta de contacto inadecuada para la superficie.
Después confirme peso, diámetro interior y exterior, sentido de desenrollado y método de carga. Estos datos cambian el mandril, la contención, el apoyo, el acceso y las opciones necesarias; no deben trasladarse rangos o accesorios de una serie a otra.
Paso, SPM, equipos existentes y mantenimiento
El alimentador debe recibir material estable y coordinar cada avance con la prensa y el troquel. Envíe longitud de avance, precisión objetivo, SPM, altura de alimentación, liberación piloto y señales disponibles. En una 2 en 1 o una línea separada, el alimentador se selecciona y sincroniza como módulo independiente; en una 3 en 1 está integrado, pero igualmente debe corresponder al proceso.
Si la planta ya tiene módulos, documente modelo, capacidad, altura, control, señales y estado. Reutilizarlos solo tiene sentido cuando siguen siendo compatibles. Ninguna arquitectura garantiza por sí sola cambios más rápidos o mantenimiento más simple; compare acceso, limpieza, ajuste, repuestos y alcance de integración.
Qué datos enviar antes de elegir la arquitectura
Para una primera revisión, reúna material, resistencia, espesor y ancho, peso, ID y OD de bobina, forma y lado de carga, planitud, paso, precisión, SPM, prensa, troquel, señales, equipos existentes y frecuencia de cambio.
Añada un plano o medidas del área y fotos laterales de la prensa y de la ruta de material. Compare propuestas con la misma capacidad, opciones, instalación y alcance de suministro; el precio de módulos distintos no permite concluir qué arquitectura conviene.
Equipos que intervienen en esta guía
- Líneas 3 en 1 Cinco series NCHL que integran desbobinado, enderezado y alimentación en una estructura.
- Desbobinadores enderezadores 2 en 1 Seis series que combinan desbobinado y enderezado antes del alimentador.
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
Datos que conviene reunir antes de pedir apoyo
- Material, grado, resistencia y condición superficial
- Espesor mínimo y máximo con el ancho correspondiente
- Peso, ID y OD de bobina
- Sentido de desenrollado y método de carga
- Curvatura actual y planitud requerida
- Paso, precisión objetivo y SPM
- Prensa, troquel, altura, liberación y señales
- Equipos existentes que se desean reutilizar
- Espacio de lazo y distancia hasta la prensa
- Plano, lado de carga y pasillos de mantenimiento
- Frecuencia y alcance del cambio de trabajo
- Opciones, voltaje y país de instalación
Preguntas frecuentes
¿Qué incluye exactamente una línea 2 en 1?
Combina desbobinado y enderezado o nivelado. El alimentador que controla el paso hacia la prensa permanece como un módulo independiente y debe seleccionarse y sincronizarse con la aplicación.
¿Cuál es la diferencia principal entre 2 en 1 y 3 en 1?
La 2 en 1 reúne desbobinador y enderezadora, pero conserva el alimentador por separado. La 3 en 1 integra también la alimentación servo dentro de la misma celda.
¿Una línea 2 en 1 siempre cuesta menos que una 3 en 1?
No. El costo depende de capacidad, alimentador posterior, manejo de bobina, opciones, controles, instalación y alcance de suministro. Deben compararse propuestas equivalentes, no solo el número de máquinas.
¿Una línea 3 en 1 siempre ocupa menos espacio?
No puede afirmarse de forma universal. Integra tres funciones y puede reducir separaciones entre módulos, pero la huella total también incluye carga de bobina, accesos, mantenimiento, recorrido hasta la prensa y equipos auxiliares.
¿Cuándo conviene evaluar equipos separados?
Cuando existen módulos compatibles que se desean reutilizar, se necesita un lazo o layout especial, el acceso independiente es importante o la bobina y el mantenimiento no encajan en una celda integrada.
¿Qué arquitectura es mejor para alta velocidad?
No hay una respuesta universal. Deben cruzarse SPM, paso, material, planitud, lazo, liberación, señales de prensa y alimentador. La velocidad objetivo por sí sola no decide entre 2 en 1, 3 en 1 o equipos separados.
¿Puedo conservar mi alimentador servo actual con una 2 en 1?
Puede evaluarse si su rango de material, fuerza de arrastre, paso, precisión, velocidad, altura, liberación y señales siguen siendo compatibles. El hecho de ser un módulo separado no garantiza compatibilidad.
¿Qué información necesita HENLI para comparar las tres rutas?
Material y resistencia, espesor y ancho, bobina, carga, planitud, paso, precisión, SPM, prensa, troquel, señales, equipos existentes, layout, frecuencia de cambio, opciones, voltaje y destino.
