Mesa plana · baja tensión · tira estrecha
La bobina descansa sobre un disco giratorio para desenrollar tiras delgadas de cobre, aluminio, acero inoxidable u otros aceros con menor tracción y menor riesgo de torsión antes del alimentador o la prensa.
Compatibilidad del material
La mesa horizontal protege rollos planos, delgados y estrechos durante el desenrollado. Las bobinas anchas, pesadas o que requieren sujeción por mandril necesitan el soporte de una solución vertical.
Por qué funciona
Límite de aplicación
| Criterio | Horizontal | Vertical |
|---|---|---|
| Material recomendado | Tira delgada y estrecha; comúnmente hasta 1,0 mm y 5–120 mm | Bobina más ancha y gruesa; hasta 3,0 mm y 10–2.000 mm según modelo |
| Diámetro interior | No necesita expansión dentro del ID | Debe coincidir con el mandril; referencia habitual 450–530 mm |
| Cambio de bobina | La opción de dos niveles permite preparar el siguiente rollo | Normalmente carga una bobina por vez; depende del método de manejo |
| Protección | Menor tensión y menos giro ayudan a proteger material delicado | Mejor soporte para bobina pesada, ancha o rígida |
| Aplicación | Terminales, cobre, aluminio, acero inoxidable estrecho y pequeñas piezas | Paneles, tiras gruesas, aplicaciones de servicio pesado y corte a longitud |
Las bobinas fuera del rango horizontal requieren más soporte. Para tiras superiores a 2,0 mm, material muy ancho o sujeción por mandril de alta capacidad, una solución vertical o hidráulica ofrece una base más adecuada.
Ventajas de la mesa plana
El apoyo horizontal reduce la tracción sobre el material, mientras el control del lazo y la estructura de la mesa se adaptan al ritmo, la carga y el espacio de producción.

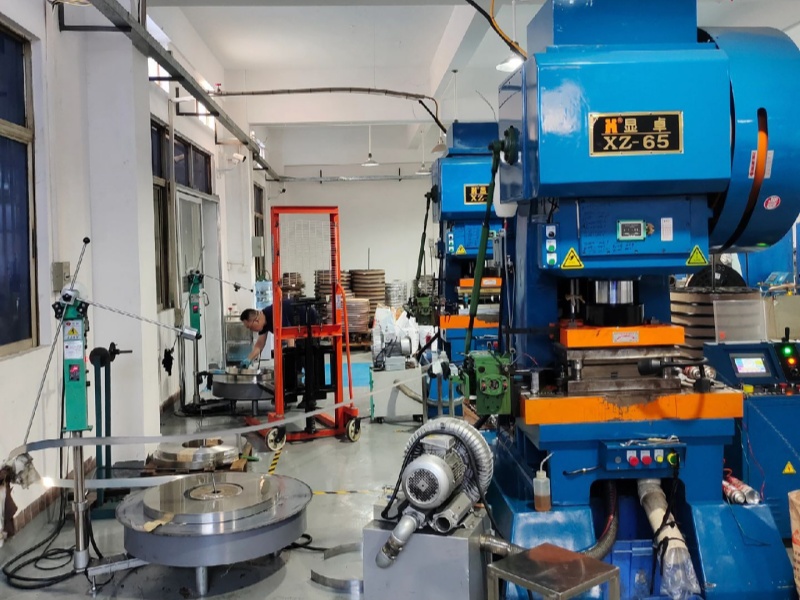

La bobina descansa sobre el disco y entrega material a baja altura, con menos tirones y menos riesgo de torsión antes del alimentador.
Tres opciones cubren inducción con arranque y paro, velocidad ajustable por variador o seguimiento del lazo en tiempo real.
La configuración de dos niveles permite preparar otra bobina en un disco independiente y reducir la espera durante el cambio.
La mini mesa ocupa menos espacio con rollos pequeños; las series estándar cubren mayores diámetros y cargas de producción.
Control del lazo
YTE trabaja con arranque y paro por inducción, YTF añade velocidad ajustable por variador y YTG sigue el lazo en tiempo real cuando cambia el consumo.

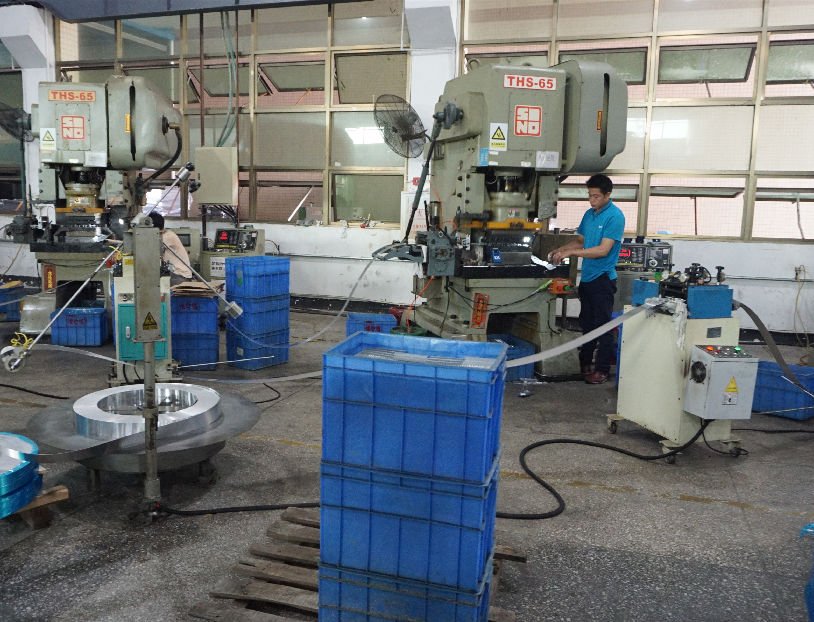

YTE combina un motor con núcleo de cobre, tres ruedas portantes de servicio pesado y control por inducción para líneas con demanda uniforme.

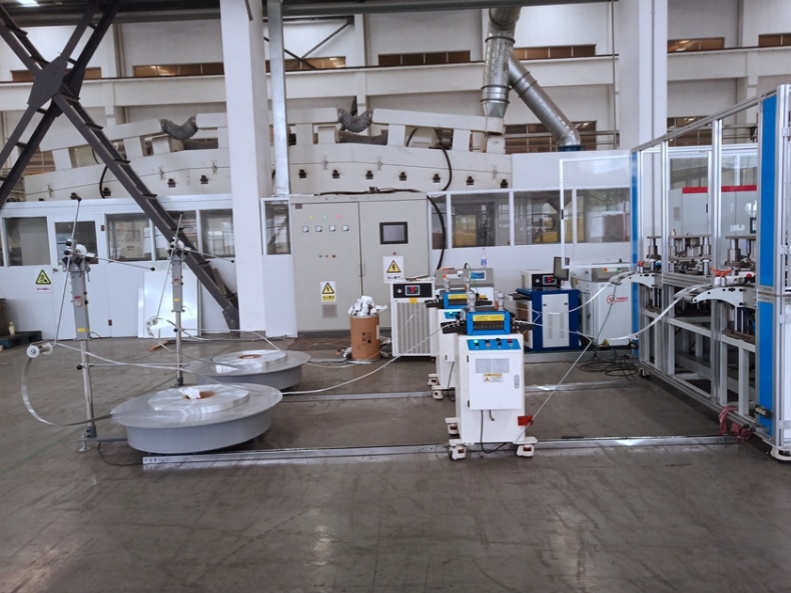

YTF permite regular manualmente la velocidad para acompañar cambios de ritmo entre productos o condiciones de trabajo.

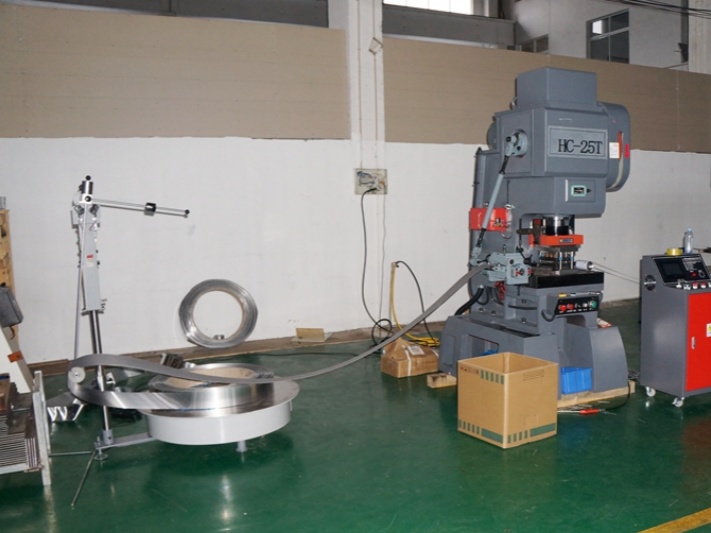

YTG responde continuamente al estado del lazo, reduciendo cambios bruscos de tensión cuando varían el paso o la demanda.
Capacidad por modelo
Los tamaños 800, 1000, 1200 y 1500 corresponden al OD máximo de bobina. YTE soporta 500 kg; YTF y YTG alcanzan hasta 2000 kg según el modelo.
| Ancho estándar | 5–120 mm; anchos mayores para material delgado, disponibles bajo pedido |
|---|---|
| Espesor máximo estándar | Hasta 1,2 mm; mini normalmente por debajo de 0,5 mm |
| Carga | Según serie: 500–2000 kg; configuraciones habituales de 1000 o 1500 kg |
| ID de bobina | El apoyo plano evita el rango fijo de expansión de un mandril |
| OD máximo de bobina | 800, 1000, 1200 o 1500 mm |
Arranque y paro por demanda del lazo; motor con núcleo de cobre, tres ruedas portantes de servicio pesado y velocidad de referencia de 20 m/min.
En pantallas pequeñas, deslice la tabla horizontalmente.
| Dato | YTE-800 | YTE-1000 | YTE-1200 | YTE-1500 |
|---|---|---|---|---|
| Espesor | Hasta 1,2 mm | Hasta 1,2 mm | Hasta 1,2 mm | Hasta 1,2 mm |
| Ancho | 5–120 mm | 5–120 mm | 5–120 mm | 5–120 mm |
| Capacidad | 500 kg | 500 kg | 500 kg | 500 kg |
| OD máximo de bobina | 800 mm | 1000 mm | 1200 mm | 1500 mm |
| Altura apilada máx. | 600 mm | 600 mm | 600 mm | 600 mm |
| Velocidad | 20 m/min | 20 m/min | 20 m/min | 20 m/min |
| Dirección | De izquierda a derecha | De izquierda a derecha | De izquierda a derecha | De izquierda a derecha |
Ajuste manual de velocidad para acompañar cambios de ritmo; referencia de 30 m/min.
En pantallas pequeñas, deslice la tabla horizontalmente.
| Dato | YTF-800 | YTF-1000 | YTF-1200 | YTF-1500 |
|---|---|---|---|---|
| Espesor | Hasta 1,2 mm | Hasta 1,2 mm | Hasta 1,2 mm | Hasta 1,2 mm |
| Ancho | 5–120 mm | 5–120 mm | 5–120 mm | 5–120 mm |
| Capacidad | 500 kg | 1000 kg | 1000 kg | 2000 kg |
| OD máximo de bobina | 800 mm | 1000 mm | 1200 mm | 1500 mm |
| Altura apilada máx. | 600 mm | 600 mm | 600 mm | 600 mm |
| Velocidad | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Dirección | De izquierda a derecha | De izquierda a derecha | De izquierda a derecha | De izquierda a derecha |
Seguimiento del lazo en tiempo real para material sensible o una demanda más variable.
En pantallas pequeñas, deslice la tabla horizontalmente.
| Dato | YTG-800 | YTG-1000 | YTG-1200 | YTG-1500 |
|---|---|---|---|---|
| Espesor | Hasta 1,2 mm | Hasta 1,2 mm | Hasta 1,2 mm | Hasta 1,2 mm |
| Ancho | 5–120 mm | 5–120 mm | 5–120 mm | 5–120 mm |
| Capacidad | 500 kg | 1000 kg | 1000 kg | 2000 kg |
| OD máximo de bobina | 800 mm | 1000 mm | 1200 mm | 1500 mm |
| Altura apilada máx. | 600 mm | 600 mm | 600 mm | 600 mm |
| Velocidad | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Dirección | De izquierda a derecha | De izquierda a derecha | De izquierda a derecha | De izquierda a derecha |
Cambio de bobina y espacio
Dos discos independientes permiten preparar el siguiente rollo sin detener antes de tiempo la producción. La versión mini mantiene una huella reducida con bobinas pequeñas.

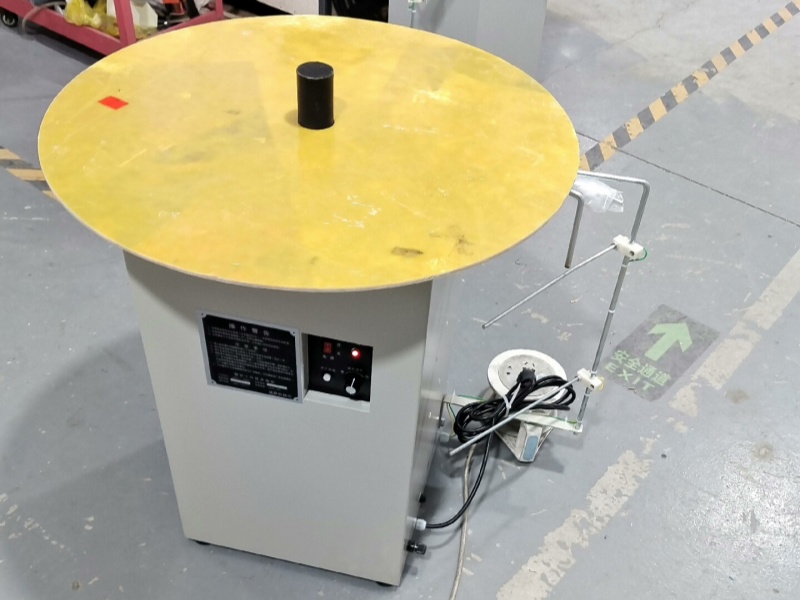

Dos discos y dos accionamientos independientes permiten alternar bobinas con menos espera y mantener preparada la siguiente bobina.

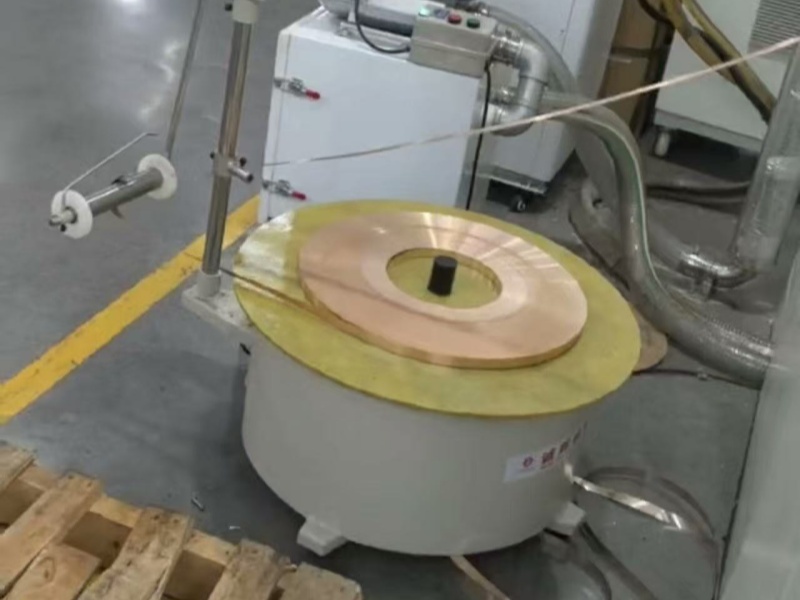

Opción compacta con arranque y paro automáticos por inducción para electrónica de precisión, lotes pequeños, pruebas o espacios que no justifican una mesa pesada.

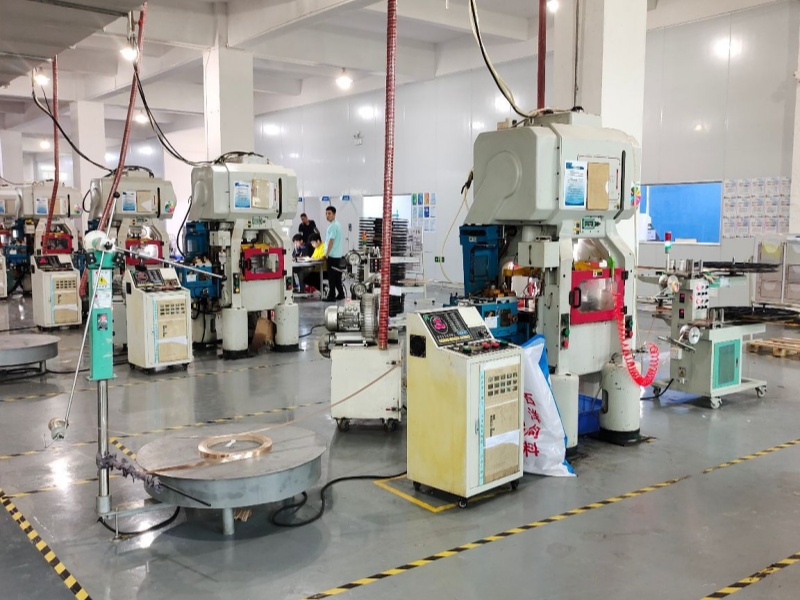

Alimentación estable de la prensa

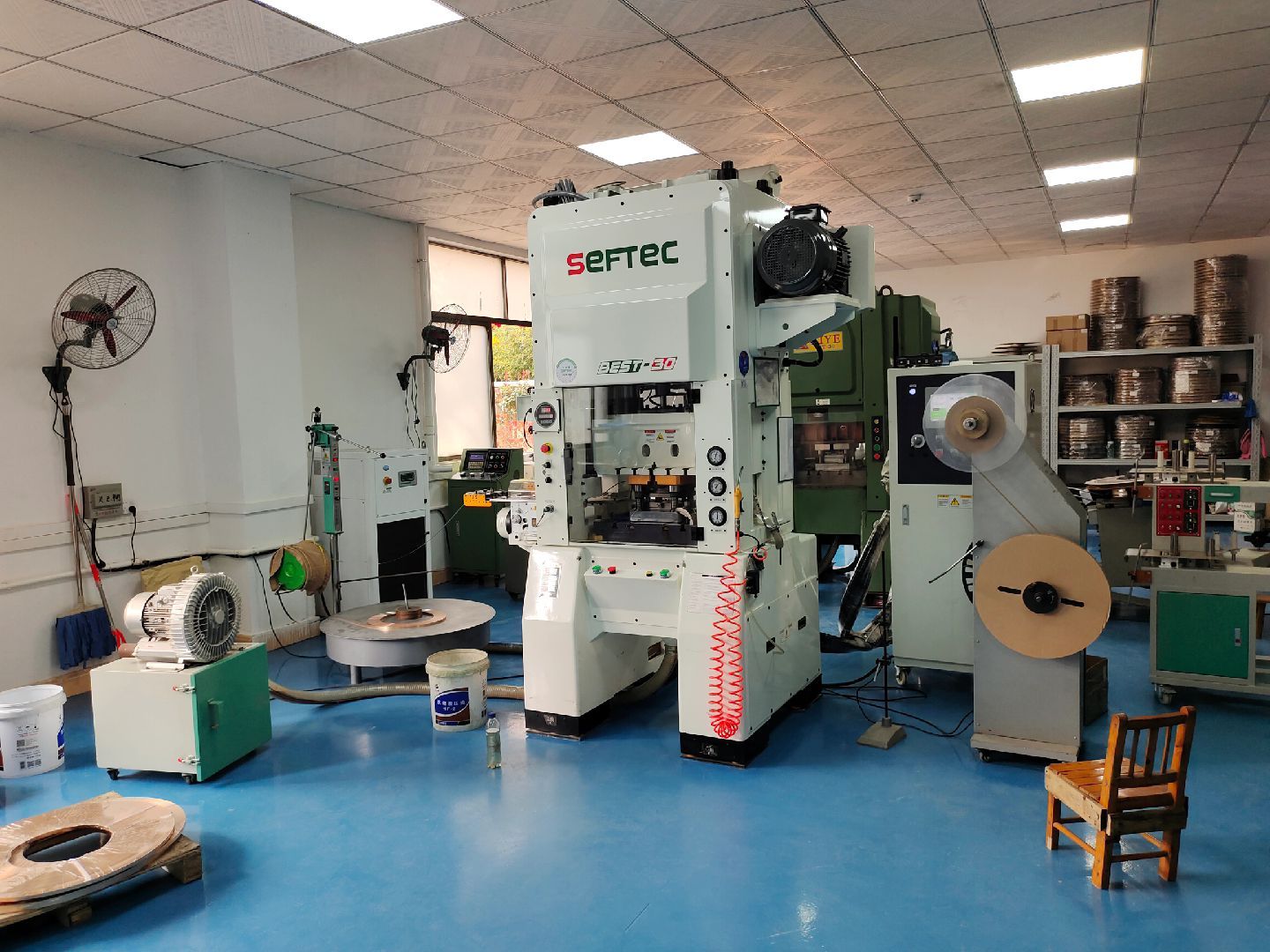

La reserva de tira desacopla el giro de la bobina del avance intermitente del alimentador, reduciendo tirones cuando la prensa cambia de ritmo.
La reserva de tira evita que la prensa arrastre directamente la bobina y ayuda a sostener ciclos repetitivos.
La entrega horizontal separa el desenrollado del consumo intermitente y ayuda a mantener estable la alimentación.
Dudas de aplicación
El control, la forma de apoyo y el equipo posterior determinan cómo se comporta la tira durante la producción.
No queda sujeto al rango fijo de expansión de un mandril. La bobina se apoya en plano sobre el disco y debe mantener una base estable durante el giro.
Sí. El desbobinador crea la reserva de tira antes del equipo posterior. La necesidad de una enderezadora depende del material, el espesor y la planitud requerida por el proceso.
YTG sigue el lazo en tiempo real y responde a cambios de consumo. YTF permite ajustar la velocidad de entrega, mientras YTE cubre ciclos estables con arranque y paro por inducción.
Sí. Sus dos discos y accionamientos independientes permiten preparar otra bobina mientras la línea trabaja con la primera, reduciendo la espera entre rollos.
La mini mesa está pensada para material de hasta 0,5 mm, rollos de 50–200 kg y líneas donde una mesa estándar ocuparía espacio innecesario.
Una bobina muy ancha, gruesa o pesada, o que necesite sujeción por mandril, requiere mayor soporte. Para tiras superiores a 2,0 mm, conviene evaluar primero una solución vertical o hidráulica.
