La pieza debe permitir un patrón alternado
El caso típico es disco, formato redondo o pieza repetitiva donde el troquel puede trabajar con posiciones desplazadas lateralmente.
Si la geometría no permite anidado o el troquel no está diseñado para zigzag, el alimentador no creará ahorro de material por sí mismo.
El ahorro de material se decide con troquel y ancho de bobina
La pregunta no es solo si el alimentador se mueve lateralmente. Hay que revisar diámetro de pieza, paso longitudinal, movimiento lateral, ancho de bobina, borde de seguridad y residuo.
Un pequeño cambio de ancho o patrón puede cambiar el aprovechamiento, por eso la disposición de corte debe revisarse antes de confirmar la línea.

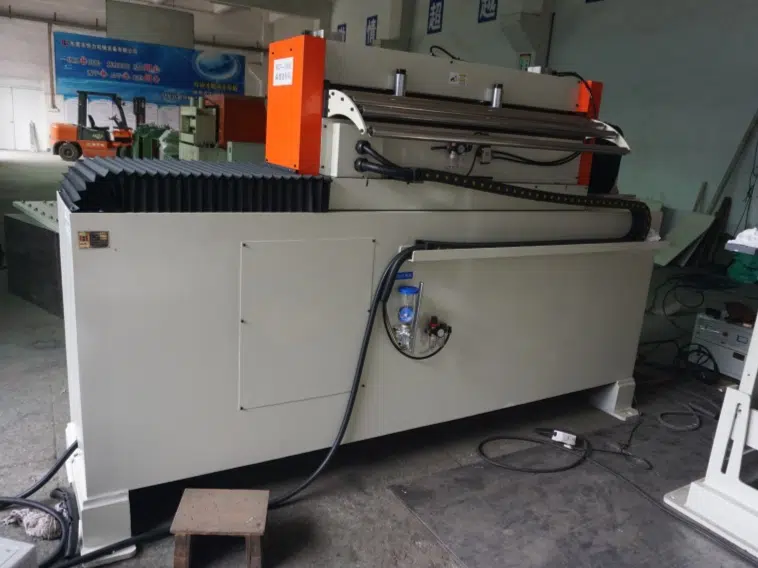

La alimentación sigue necesitando bobina estable
Aunque el movimiento sea zigzag, la tira debe llegar con tensión controlada y planitud suficiente. Desbobinador, enderezadora y lazo siguen siendo importantes.
Si el material entra arqueado o con tensión irregular, el movimiento lateral puede volverse inestable.
No lo compare solo contra un alimentador servo recto
El zigzag se justifica por material ahorrado, volumen de producción, patrón de pieza y estabilidad del proceso.
Para lotes pequeños o piezas que no aprovechan anidado, un alimentador servo recto puede ser más simple y suficiente.
Equipos que intervienen en esta guía
- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
- Desbobinadores de bobina Siete tipos de desbobinador según peso, diámetro y forma de carga de la bobina.
- Enderezadoras y niveladoras Ocho tipos de enderezadora y niveladora según espesor, ancho y exigencia de planitud.
Datos que conviene reunir antes de pedir apoyo
- Diámetro o geometría del formato cortado
- Ancho y espesor de bobina
- Patrón de anidado esperado
- SPM, prensa y troquel
- Objetivo de ahorro de material
Preguntas frecuentes
¿El zigzag siempre ahorra material?
No. Solo cuando la pieza, el troquel y el patrón permiten aprovechar mejor el ancho de bobina.
¿Qué se debe enviar para evaluar zigzag?
Dibujo o diámetro de pieza, ancho de bobina, espesor, material, patrón deseado, SPM, prensa y fotos del espacio.
¿Puede trabajar con línea 3 en 1?
Depende del espacio y de cómo se integre el movimiento zigzag con la entrada al troquel. Debe revisarse la ruta completa de material.
