Congele el componente y su contexto de ensamble
Antes de seleccionar equipo deben quedar fijos el plano de la pieza y su contexto de ensamble para la soldadura posterior. Sin ese contexto, los criterios de aceptación quedan sin referencia.
Se congelan además grado y resistencia del material, espesor, ancho y recubrimiento; la progresión del troquel con paso, pilotos y estaciones de formado; y el modelo de prensa con su ventana de alimentación, liberación y ciclo.
Los criterios de inspección —superficie, rebaba, posición de característica y aceptación de la pieza formada— se acuerdan en esta etapa, no después de la primera corrida.
La ruta de proceso en cuatro puertas
Primero, identificar el componente del bastidor de que se trata. Segundo, mapear el trazado de tira y la progresión del troquel. Tercero, indexar con avance y liberación servo. Cuarto, medir la aceptación del componente.
Cada puerta genera su registro: registro de configuración, registro de tiempos, muestras testigo y reporte de inspección.
Ese conjunto es lo que después permite discutir una desviación con datos y no con impresiones.
Familias mixtas: una fila de aplicación por miembro
Un bastidor incluye varios miembros distintos. Cuando la producción abarca familias mixtas, cada miembro necesita su propia fila de aplicación con su material, su paso y su ventana.
Tratar todas las piezas como un solo punto de operación lleva a dimensionar contra un peor caso inventado, o a quedarse corto en el miembro más exigente.
Si la frecuencia de cambio entre miembros es alta, la capacidad de guardar recetas pasa a ser un criterio de selección, no un accesorio.
Condiciones de paro: restricción de tira y deriva de piloto
Dos condiciones disparan paro: la restricción de la tira y la deriva acumulada de piloto. Ambas se manifiestan progresivamente y pueden pasar inadvertidas si solo se mide la primera pieza.
La deriva acumulada importa especialmente en progresiones largas: un error pequeño por estación se suma a lo largo del recorrido.
Por eso la medición de aceptación cubre posición de característica, no únicamente el paso nominal entre dos avances consecutivos.
Lo que no puede apoyarse solo en el alimentador
El ajuste de ensamble del bastidor soldado no puede sostenerse únicamente con el desempeño del alimentador. Intervienen el formado, el troquel, el material y el proceso de soldadura.
El movimiento del alimentador es un contribuyente a la geometría de la pieza formada, no su causa única. Declararlo así en la especificación evita criterios de aceptación imposibles de verificar.
Lo que el equipo sí puede demostrar es avance repetible, liberación en el momento acordado y estabilidad a lo largo de la corrida, con registro.
Equipos que intervienen en esta guía

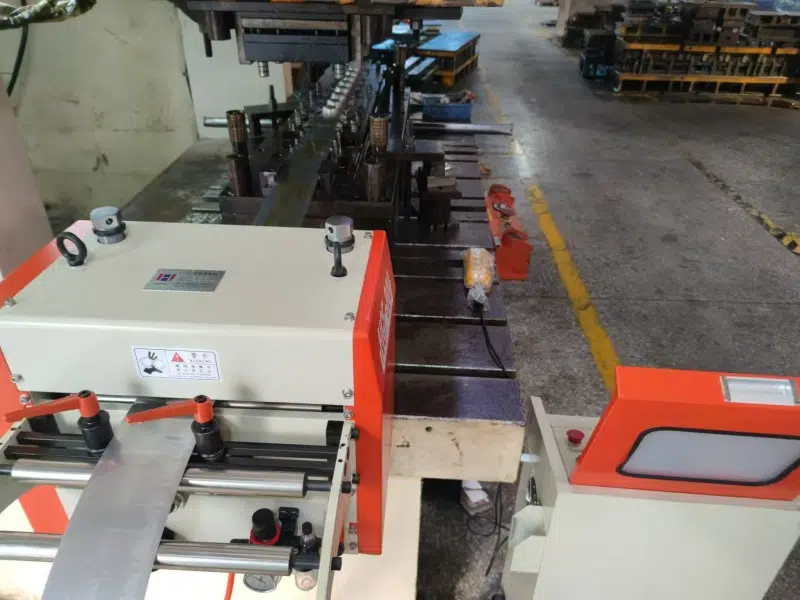

- Alimentadores para prensa Compare nueve tipos de alimentador y en qué condiciones se usa cada uno.
Datos que conviene reunir antes de pedir apoyo
- Plano del componente y contexto de ensamble soldado
- Material: grado, resistencia, espesor, ancho y recubrimiento
- Progresión del troquel, paso, pilotos y estaciones de formado
- Prensa: modelo, ventana de alimentación y ciclo
- Una fila de aplicación por cada miembro del bastidor
- Criterios de superficie, rebaba y posición de característica
- Condiciones de paro por restricción y deriva de piloto
Preguntas frecuentes
¿El alimentador garantiza el ajuste del bastidor soldado?
No. El ajuste de ensamble depende del formado, el troquel, el material y la soldadura. El movimiento del alimentador es solo uno de los aportes a la geometría de la pieza formada.
¿Puedo usar un solo punto de operación para todo el bastidor?
No conviene. Las familias mixtas requieren una fila de aplicación por miembro, con su material, paso y ventana propios.
¿Qué condiciones deben detener la línea?
La restricción de la tira y la deriva acumulada de piloto. Ambas se desarrollan progresivamente, por lo que la medición debe cubrir posición de característica y no solo el paso nominal.
¿Qué registros se generan?
Registro de configuración, registro de tiempos, muestras testigo y reporte de inspección, uno por cada puerta de la ruta de proceso.
¿Qué material y espesor aplican?
La fuente no publica valores. Grado, resistencia, espesor, ancho y recubrimiento salen del plano del componente y se cruzan con la capacidad del modelo.
